Ситова рама для горизонтальних просіювачів і спосіб її виготовлення

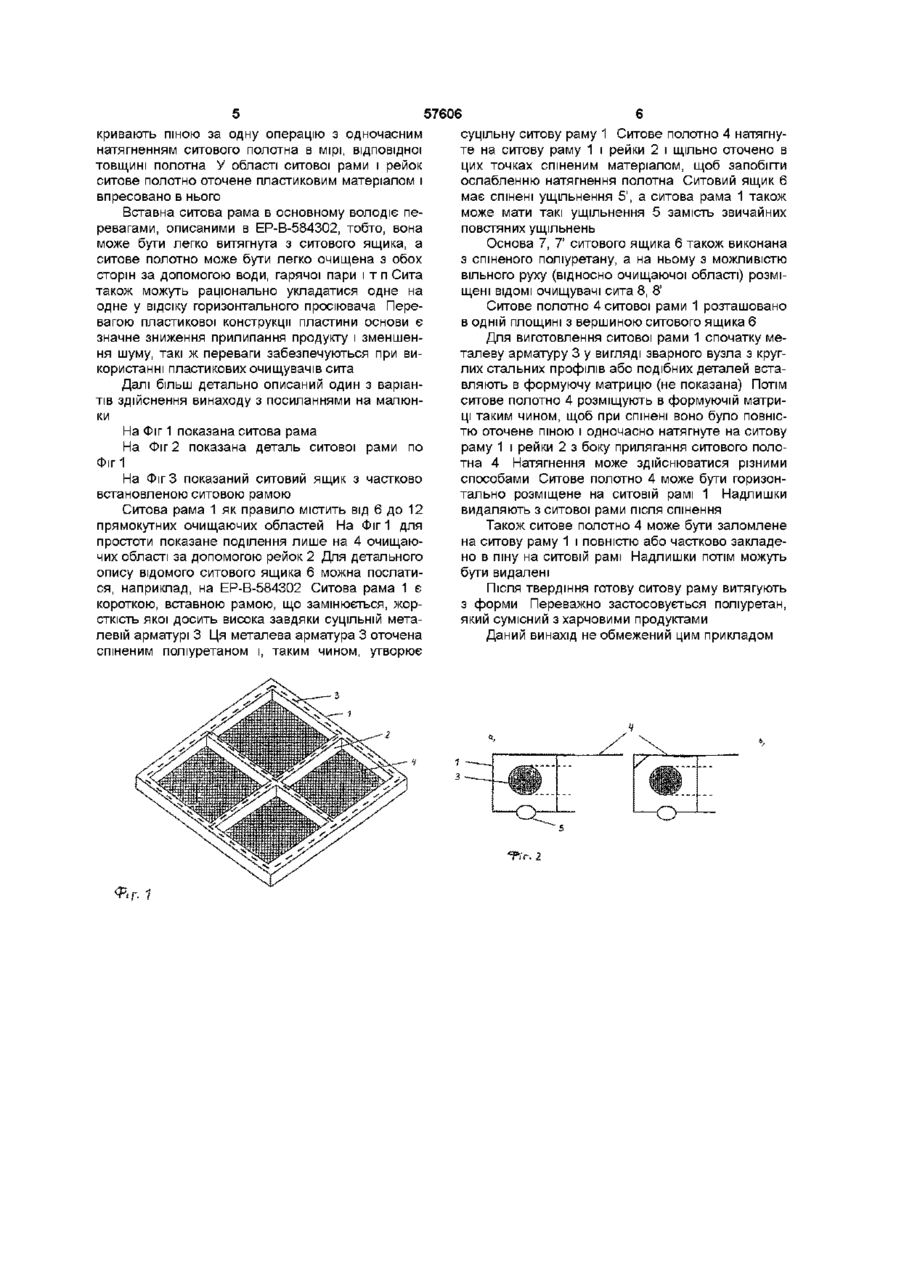

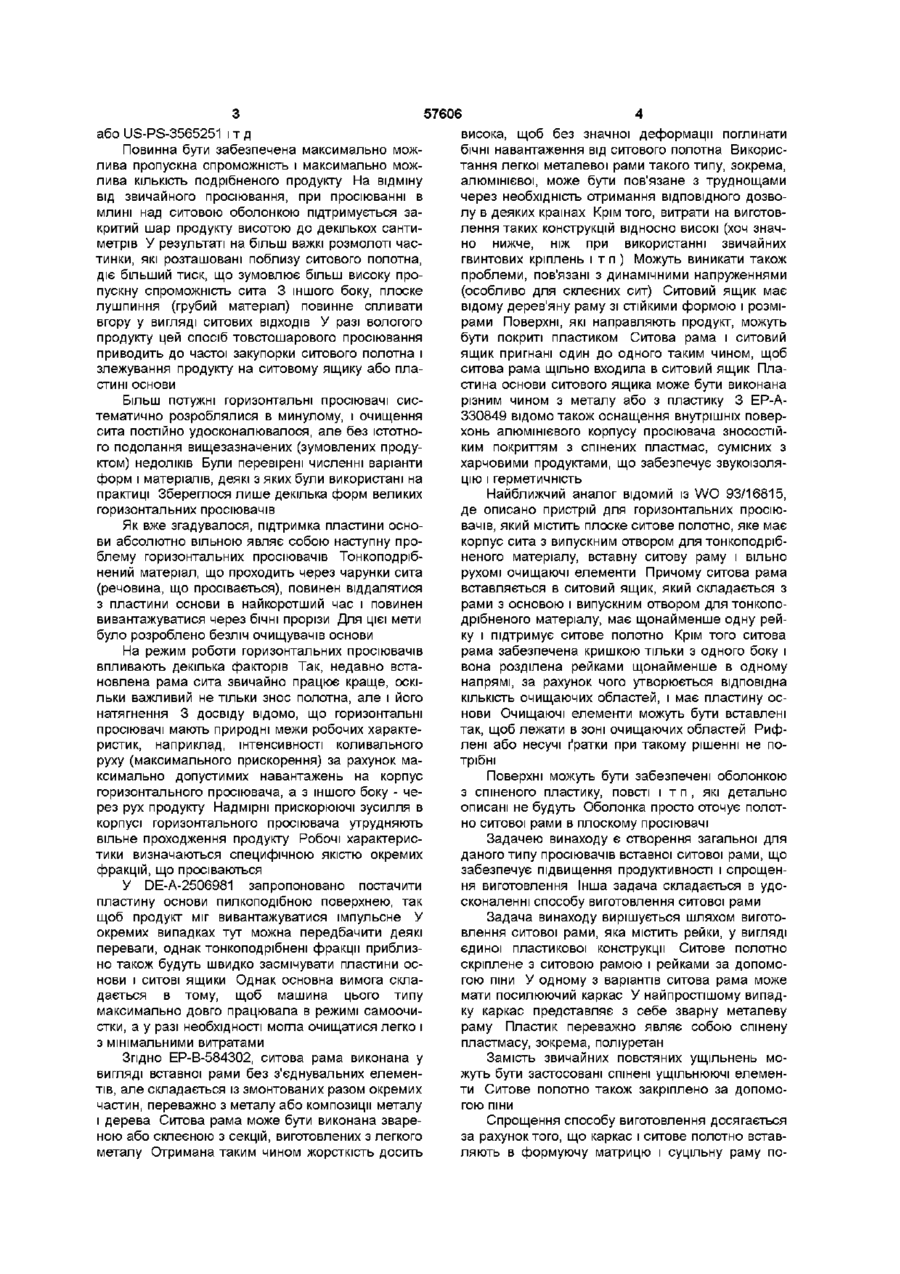

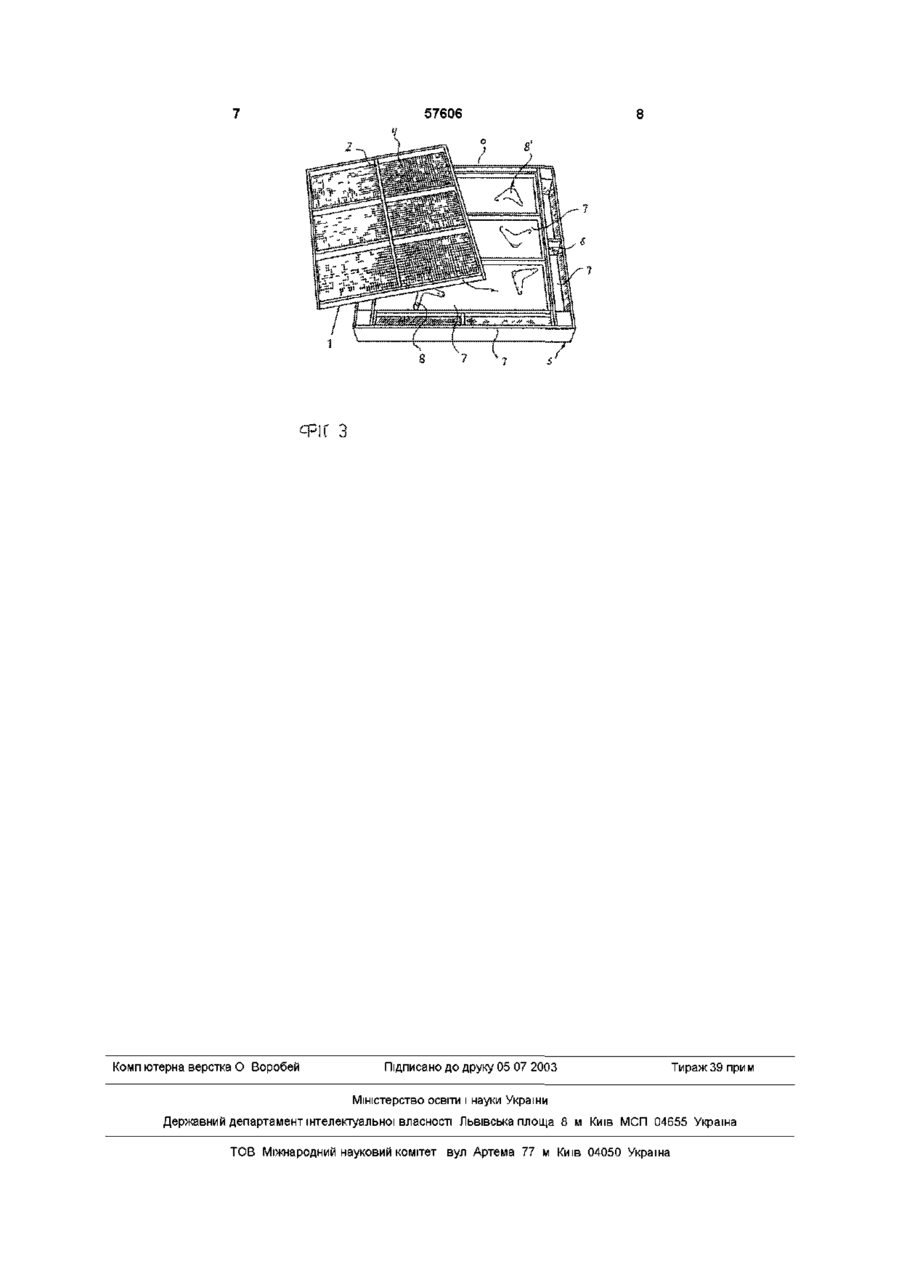

1 Ситова рама для горизонтальних просіювачів, яка може бути вставлена або надіта на ситовий ящик (6), що складається з рами з основою (7) і випускним отвором для тонкоподрібненого матеріалу, де ситова рама (1) з щонайменше однією рейкою (2) підтримує ситове полотно, яка відрізняється тим, що ситова рама (1) і ситова рейка (рейки) (2) виконані з пластика у вигляді єдиної конструкції, а ситове полотно (4) прикріплене до ситової рами (1) і рейки (рейок) (2) за допомогою піни 2 Ситова рама за п 1, яка відрізняється тим, що ситова рама (1) і ситова рейка (рейки) (2) мають суцільний каркас 3 Ситова рама за п 2, яка відрізняється тим, що каркас виконаний з металевої арматури 4 Ситова рама за п 1 і 2, яка відрізняється тим, що пластик являє собою поліуретанову піну 5 Ситова рама за п 1, яка відрізняється тим, що вона може бути вставлена в ситовий ящик (6), який, включаючи основу (7), складається з спіненого поліуретану 6 Спосіб виготовлення ситової рами для горизонтальних просіювачів шляхом спінення поліуретану в матриці, який відрізняється тим, що каркас (3) вміщують в матрицю разом з натягнутим ситовим полотном (4), що розміщують на відстані від каркаса, та матрицю заповнюють піною для утворення ситової рами (1) з рейкою (рейками) (2), і за допомогою піни ситове полотно (4) скріпляють з ситовою рамою (1) і рейкою (рейками) (2) 7 Спосіб за п 6, який відрізняється тим, що ситове полотно (4) натягують індивідуально, тобто зі змінним натягненням в залежності від типу ситової оболонки 8 Спосіб за п 6, який відрізняється тим, що як каркас в матриці встановлюють металеву арматуРУ(3) О (О о (О Винахід відноситься до ситової рами для горизонтальних просіювачів, зокрема, вставної ситової рами, яку вставляють в ситовий ящик сита, і до способу виготовлення таких ситових рам Горизонтальний просіювач, зокрема, великий горизонтальний просіювач або квадратний горизонтальний просіювач має прямокутну форму з великими плоскими елементами і його використовують для просіювання кукурудзи, продуктів подрібнення зерна у вигляді січки і муки, а також для сортування різних типів крупи і т п Для багатьох операцій розділення, наприклад, при переробці продуктів, відомий прийом зниження вологості продукту, якщо це необхідне, для того, щоб не відбувалося закупорки пристрою розділення 3 іншого боку, для переробки мелених зернових продуктів в муку, січку, дріб і т д бажана певна оптимальна вологість Однак, оскільки в крупяному млині доводиться проводити повторні операції розмелу і просіювання, вологість регулюють ВІДПОВІДНО до умов подрібнення, а не ВІДПОВІ ДНО до найкращого ефекту просіювання Відомо, ЩО багато які фракції помелу мають погану текучість і погано просіваються через вологу, що міститься в них У горизонтальному просіювачі використовуються всі можливі розміри чарунок сита, від ~ 80мкм і вище Максимальна продуктивність просіювання повинна бути схожою для всіх розмірів, без засмічення чарунок сита Ситове полотно натягнуте на раму сита, яка, в свою чергу, вставлена в ситовий ящик, що містить пластину основи і випускний отвір для тонкоподрібненого матеріалу, а також вільно рухомі очищаючі елементи, як це описане, наприклад, в ЕР-В-584302, ЕР-А-330846 ю 57606 висока, щоб без значної деформації поглинати бічні навантаження від ситового полотна Використання легкої металевої рами такого типу, зокрема, алюмінієвої, може бути пов'язане з труднощами через необхідність отримання ВІДПОВІДНОГО дозволу в деяких країнах Крім того, витрати на виготовлення таких конструкцій відносно високі (хоч значно нижче, ніж при використанні звичайних гвинтових кріплень і т п ) Можуть виникати також проблеми, пов'язані з динамічними напруженнями (особливо для склеєних сит) Ситовий ящик має відому дерев'яну раму зі стійкими формою і розмірами Поверхні, які направляють продукт, можуть бути покриті пластиком Ситова рама і ситовий ящик пригнані один до одного таким чином, щоб ситова рама щільно входила в ситовий ящик Пластина основи ситового ящика може бути виконана різним чином з металу або з пластику З ЕР-АБільш потужні горизонтальні просіювачі сис330849 відомо також оснащення внутрішніх повертематично розроблялися в минулому, і очищення хонь алюмінієвого корпусу просіювача зносостійсита постійно удосконалювалося, але без істотноким покриттям з спінених пластмас, сумісних з го подолання вищезазначених (зумовлених продухарчовими продуктами, що забезпечує звукоізоляктом) недоліків Були перевірені численні варіанти цію і герметичність форм і матеріалів, деякі з яких були використані на практиці Збереглося лише декілька форм великих Найближчий аналог відомий із WO 93/16815, горизонтальних просіювачів де описано пристрій для горизонтальних просіювачів, який містить плоске ситове полотно, яке має Як вже згадувалося, підтримка пластини оснокорпус сита з випускним отвором для тонкоподрібви абсолютно вільною являє собою наступну проненого матеріалу, вставну ситову раму і вільно блему горизонтальних просіювачів Тонкоподрібрухомі очищаючі елементи Причому ситова рама нений матеріал, що проходить через чарунки сита вставляється в ситовий ящик, який складається з (речовина, що просівається), повинен віддалятися рами з основою і випускним отвором для тонкопоз пластини основи в найкоротший час і повинен дрібненого матеріалу, має щонайменше одну рейвивантажуватися через бічні прорізи Для цієї мети ку і підтримує ситове полотно Крім того ситова було розроблено безліч очищувачів основи рама забезпечена кришкою тільки з одного боку і На режим роботи горизонтальних просіювачів вона розділена рейками щонайменше в одному впливають декілька факторів Так, недавно встанапрямі, за рахунок чого утворюється відповідна новлена рама сита звичайно працює краще, оскіКІЛЬКІСТЬ очищаючих областей, і має пластину осльки важливий не тільки знос полотна, але і його нови Очищаючі елементи можуть бути вставлені натягнення 3 досвіду відомо, що горизонтальні так, щоб лежати в зоні очищаючих областей Рифпросіювачі мають природні межи робочих характелені або несучі ґратки при такому рішенні не пористик, наприклад, інтенсивності коливального трібні руху (максимального прискорення) за рахунок максимально допустимих навантажень на корпус Поверхні можуть бути забезпечені оболонкою горизонтального просіювача, а з іншого боку - чез спіненого пластику, повсті і т п , які детально рез рух продукту Надмірні прискорюючі зусилля в описані не будуть Оболонка просто оточує полоткорпусі горизонтального просіювача утрудняють но ситової рами в плоскому просіювачі вільне проходження продукту Робочі характерисЗадачею винаходу є створення загальної для тики визначаються специфічною якістю окремих даного типу просіювачів вставної ситової рами, що фракцій, що просіваються забезпечує підвищення продуктивності і спрощення виготовлення Інша задача складається в удоУ DE-A-2506981 запропоновано постачити сконаленні способу виготовлення ситової рами пластину основи пилкоподібною поверхнею, так щоб продукт міг вивантажуватися імпульсне У Задача винаходу вирішується шляхом виготоокремих випадках тут можна передбачити деякі влення ситової рами, яка містить рейки, у вигляді переваги, однак тонкоподрібнені фракції приблизєдиної пластикової конструкції Ситове полотно но також будуть швидко засмічувати пластини осскріплене з ситовою рамою і рейками за допомонови і ситові ящики Однак основна вимога склагою піни У одному з варіантів ситова рама може дається в тому, щоб машина цього типу мати посилюючий каркас У найпростішому випадмаксимально довго працювала в режимі самоочику каркас представляє з себе зварну металеву стки, а у разі необхідності могла очищатися легко і раму Пластик переважно являє собою спінену з мінімальними витратами пластмасу, зокрема, поліуретан Згідно ЕР-В-584302, ситова рама виконана у Замість звичайних повстяних ущільнень мовигляді вставної рами без з'єднувальних елеменжуть бути застосовані спінені ущільнюючі елементів, але складається із змонтованих разом окремих ти Ситове полотно також закріплено за допомочастин, переважно з металу або композиції металу гою піни і дерева Ситова рама може бути виконана звареСпрощення способу виготовлення досягається ною або склеєною з секцій, виготовлених з легкого за рахунок того, що каркас і ситове полотно вставметалу Отримана таким чином жорсткість досить ляють в формуючу матрицю і суцільну раму поабо US-PS-3565251 і т д Повинна бути забезпечена максимально можлива пропускна спроможність і максимально можлива КІЛЬКІСТЬ подрібненого продукту На відміну від звичайного просіювання, при просіюванні в млині над ситовою оболонкою підтримується закритий шар продукту висотою до декількох сантиметрів У результаті на більш важкі розмолоті частинки, які розташовані поблизу ситового полотна, діє більший тиск, що зумовлює більш високу пропускну спроможність сита 3 іншого боку, плоске лушпиння (грубий матеріал) повинне спливати вгору у вигляді ситових ВІДХОДІВ У разі вологого продукту цей спосіб товстошарового просіювання приводить до частої закупорки ситового полотна і злежування продукту на ситовому ящику або пластині основи 57606 суцільну ситову раму 1 Ситове полотно 4 натягнукривають піною за одну операцію з одночасним те на ситову раму 1 і рейки 2 і щільно оточено в натягненням ситового полотна в мірі, відповідної цих точках спіненим матеріалом, щоб запобігти товщині полотна У області ситової рами і рейок ослабленню натягнення полотна Ситовий ящик 6 ситове полотно оточене пластиковим матеріалом і має спінені ущільнення 5', а ситова рама 1 також впресовано в нього може мати такі ущільнення 5 замість звичайних Вставна ситова рама в основному володіє пеповстяних ущільнень ревагами, описаними в ЕР-В-584302, тобто, вона може бути легко витягнута з ситового ящика, а Основа 7, 7 ситового ящика 6 також виконана ситове полотно може бути легко очищена з обох з спіненого поліуретану, а на ньому з можливістю сторін за допомогою води, гарячої пари і т п Сита вільного руху (відносно очищаючої області) розмітакож можуть раціонально укладатися одне на щені ВІДОМІ очищувачі сита 8, 8' одне у відсіку горизонтального просіювача ПереСитове полотно 4 ситової рами 1 розташовано вагою пластикової конструкції пластини основи є в одній площині з вершиною ситового ящика 6 значне зниження прилипання продукту і зменшенДля виготовлення ситової рами 1 спочатку меня шуму, такі ж переваги забезпечуються при виталеву арматуру 3 у вигляді зварного вузла з кругкористанні пластикових очищувачів сита лих стальних профілів або подібних деталей вставляють в формуючу матрицю (не показана) Потім Далі більш детально описаний один з варіанситове полотно 4 розміщують в формуючій матритів здійснення винаходу з посиланнями на малюнці таким чином, щоб при спінені воно було повніски тю оточене піною і одночасно натягнуте на ситову На Фіг 1 показана ситова рама раму 1 і рейки 2 з боку прилягання ситового полоНа Фіг 2 показана деталь ситової рами по тна 4 Натягнення може здійснюватися різними Фіг 1 способами Ситове полотно 4 може бути горизонНа Фіг 3 показаний ситовий ящик з частково тально розміщене на ситовій рамі 1 Надлишки встановленою ситовою рамою видаляють з ситової рами після спінення Ситова рама 1 як правило містить від 6 до 12 прямокутних очищаючих областей На Фіг 1 для Також ситове полотно 4 може бути заломлене простоти показане поділення лише на 4 очищаюна ситову раму 1 і повністю або частково закладечих області за допомогою рейок 2 Для детального но в піну на ситовій рамі Надлишки потім можуть опису відомого ситового ящика 6 можна послатибути видалені ся, наприклад, на ЕР-В-584302 Ситова рама 1 є Після твердіння готову ситову раму витягують короткою, вставною рамою, що замінюється, жорз форми Переважно застосовується поліуретан, сткість якої досить висока завдяки суцільній метаякий сумісний з харчовими продуктами левій арматурі 3 Ця металева арматура 3 оточена Даний винахід не обмежений цим прикладом спіненим поліуретаном і, таким чином, утворює V. І 57606 7 S' ФІГ З Комп ютерна верстка О Воробей Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
