Елемент брукування

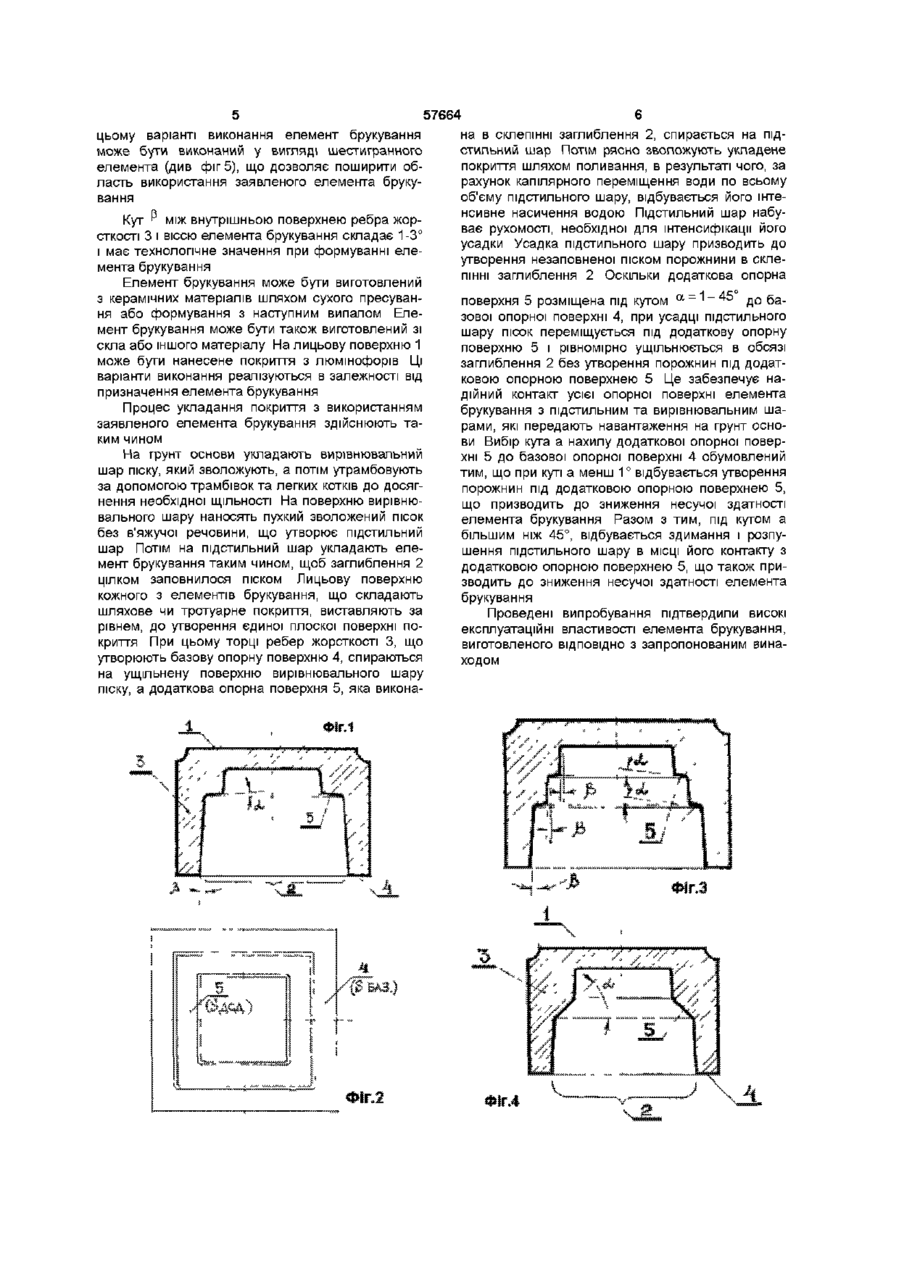

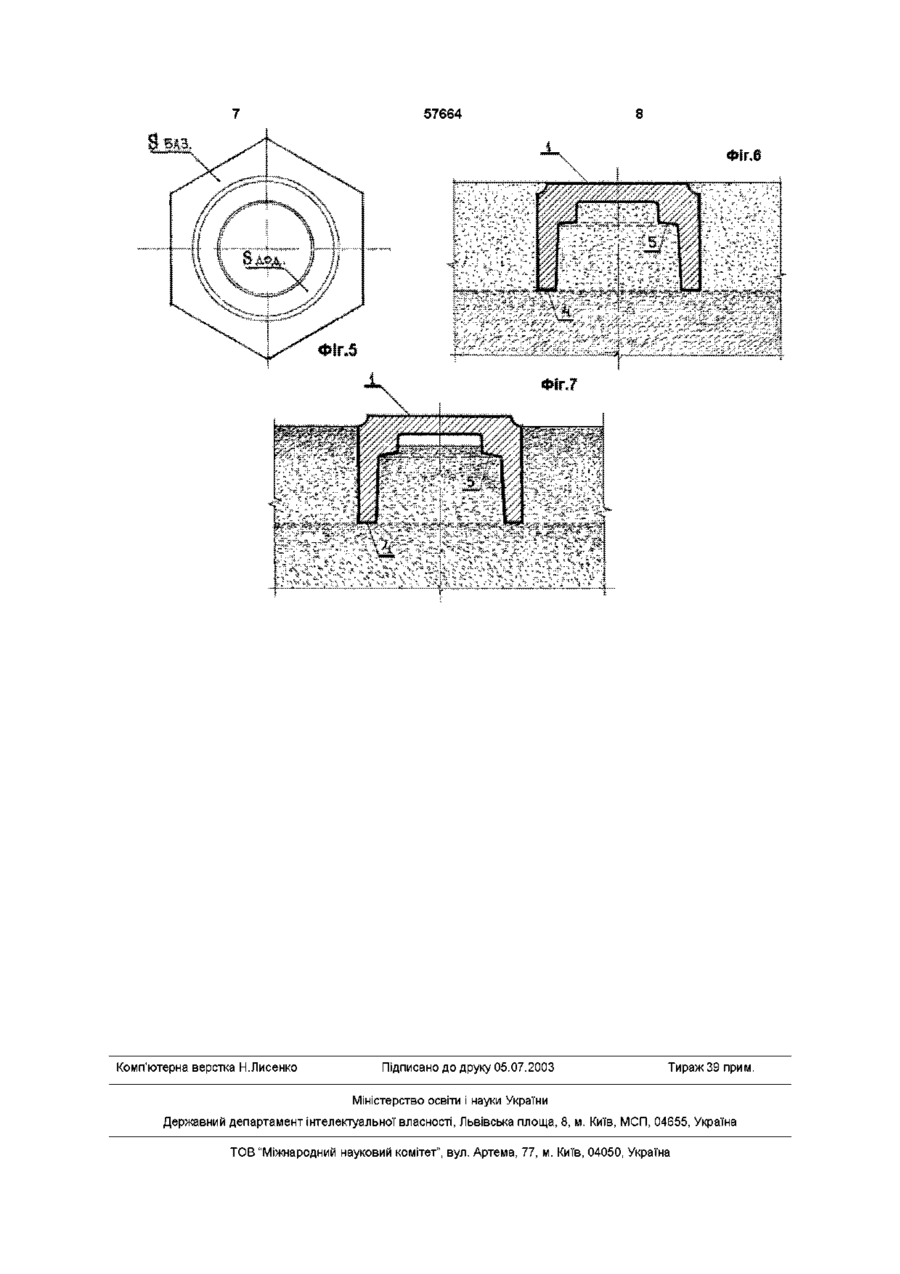

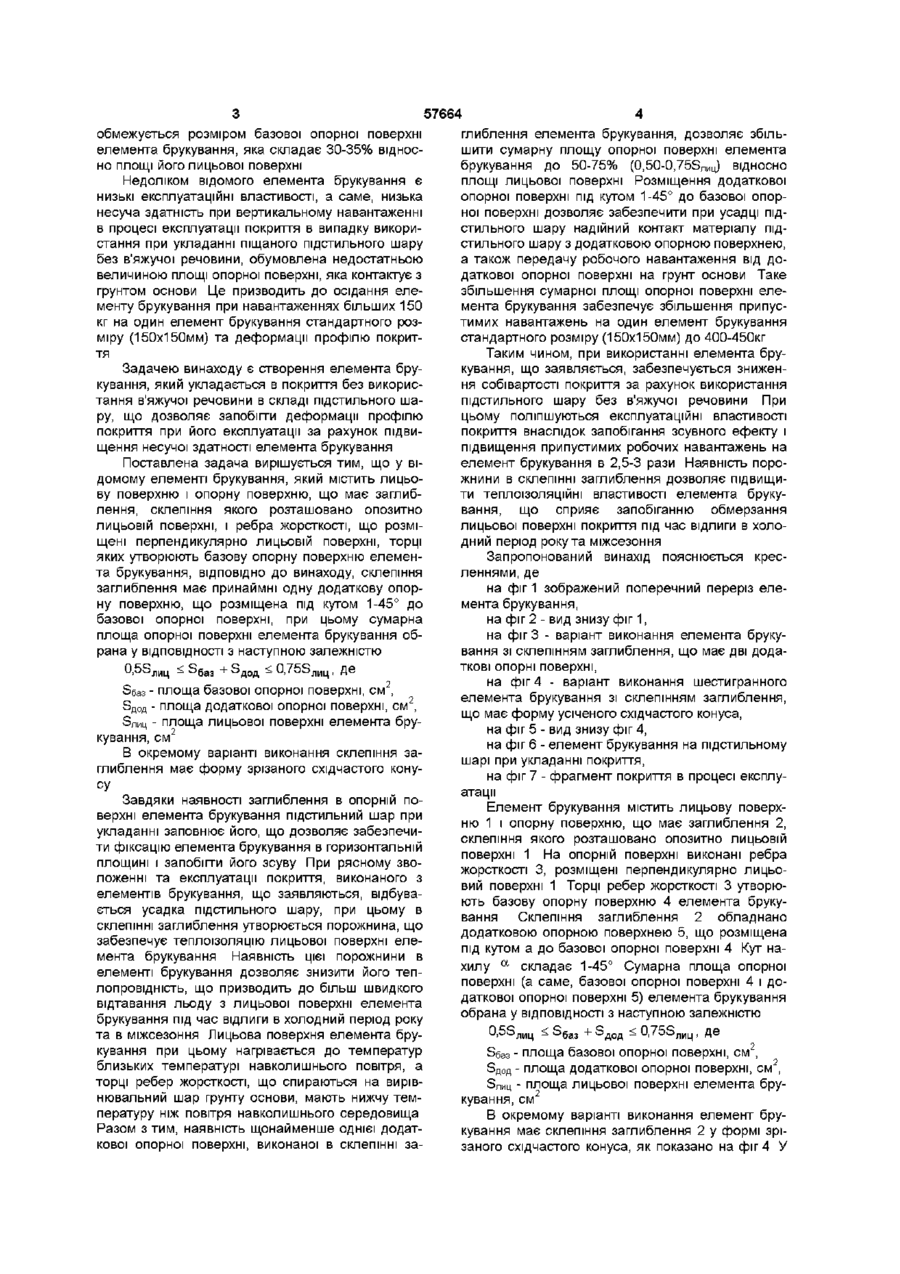

1 Елемент брукування, який містить лицьову поверхню і опорну поверхню, що має заглиблення, склепіння якого розташовано опозитно лицьовій поверхні, і ребра жорсткості, що розміщені перпендикулярно лицьовій поверхні, торці яких утворюють базову опорну поверхню елемента брукування, який відрізняється тим, що склепіння заглиблення має принаймні одну додаткову опор Винахід стосується шляхового будівництва та може бути використаний при створенні дорожнього або тротуарного покриття Відомий елемент брукування, що має лицьову та опорну поверхні (див ГОСТ 17608-91, с 10), при цьому опорна поверхня виконана у вигляді плоскої основи, що укладається на підстильний шар (гарцовку) з суміші піску та цементу при співвідношенні вказаних інгредієнтів 8-10 1 Недоліками відомого елемента брукування є його низькі експлуатаційні властивості і необхідність використання в складі підстильного шару в'яжучої речовини (цементу), що призводить до подорожчання будівництва дорожнього або тротуарного покриття У випадку відсутності в'яжучої речовини відомий елемент брукування піддається зсувному зміщенню, що призводить до його бокового переміщення і деформації профілю дорожнього або тротуарного покриття Відсутність порожнин у відомому елементі брукування визначає його високу теплопровідність, що не дозволяє зберігати перепад температур між лицьовою поверхнею елемента брукування і грунтом основи Це, в свою чергу, призводить до уповільнення відтавання льоду з лицьової поверхні елемента брукування під час відлиги в холодний період року, а також в період міжсезоння, оскільки лицьова поверхня погано прогрівається від температури навколишнього середовища та від сонячних променів, ну поверхню, що розміщена під кутом 1-45° до базової опорної поверхні, при цьому сумарна площа опорної поверхні елемента брукування вибрана у ВІДПОВІДНОСТІ З наступною залежністю 0,5S лиц < s баз ДЄ Ббаз - площа базової опорної поверхні, см , Здод - площа додаткової опорної поверхні, см 2 , Элиц - площа лицьової поверхні елемента брукування, см 2 2 Елемент брукування за п 1, який відрізняється тим, що склепіння заглиблення має форму зрізаного східчастого конуса із-за контакту опорної поверхні елемента брукування з промерзлим фунтом основи, який має нижчу температуру ніж температура навколишнього середовища В результаті, лицьова поверхня елемента брукування протягом холодного періоду року піддається обмерзанню, що погіршує експлуатаційні властивості покриття Відомий елемент брукування, який містить лицьову поверхню і опорну поверхню, що має заглиблення, склепіння якого розташовано опозитно лицьовій поверхні, і ребра жорсткості, що розміщені перпендикулярно лицьовій поверхні, торці яких утворюють базову опорну поверхню елемента брукування (див опис винаходу до авт свід СРСР №1423661, М кл Е01СЗ/06, опубл 15 09 88р ) Вказаний елемент брукування може використовуватись при укладанні дорожнього або тротуарного покриття без використання в складі підстильного шару в'яжучої речовини Оскільки опорна поверхня виконана із заглибленням, підстильний шар при укладанні елемента брукування заповнює заглиблення, перешкоджаючи тим самим виникненню зсувного ефекту при експлуатації покриття При цьому, внаслідок усадки підстильного шару, при експлуатації покриття в склепінні заглиблення виникає порожнина не заповнена підстильним шаром, в результаті чого, площа опорної поверхні, що контактує з фунтом основи і передає навантаження на грунт основи, (О (О ю 57664 обмежується розміром базової опорної поверхні елемента брукування, яка складає 30-35% відносно площі його лицьової поверхні Недоліком відомого елемента брукування є низькі експлуатаційні властивості, а саме, низька несуча здатність при вертикальному навантаженні в процесі експлуатації покриття в випадку використання при укладанні піщаного підстильного шару без в'яжучої речовини, обумовлена недостатньою величиною площі опорної поверхні, яка контактує з грунтом основи Це призводить до осідання елементу брукування при навантаженнях більших 150 кг на один елемент брукування стандартного розміру (150x150мм) та деформації профілю покриття Задачею винаходу є створення елемента брукування, який укладається в покриття без використання в'яжучої речовини в складі підстильного шару, що дозволяє запобігти деформації профілю покриття при його експлуатації за рахунок підвищення несучої здатності елемента брукування Поставлена задача вирішується тим, що у відомому елементі брукування, який містить лицьову поверхню і опорну поверхню, що має заглиблення, склепіння якого розташовано опозитно лицьовій поверхні, і ребра жорсткості, що розміщені перпендикулярно лицьовій поверхні, торці яких утворюють базову опорну поверхню елемента брукування, ВІДПОВІДНО до винаходу, склепіння заглиблення має принаймні одну додаткову опорну поверхню, що розміщена під кутом 1-45° до базової опорної поверхні, при цьому сумарна площа опорної поверхні елемента брукування обрана у ВІДПОВІДНОСТІ з наступною залежністю де 0 Д
