Спосіб визначення структури завалу зруйнованої будівлі

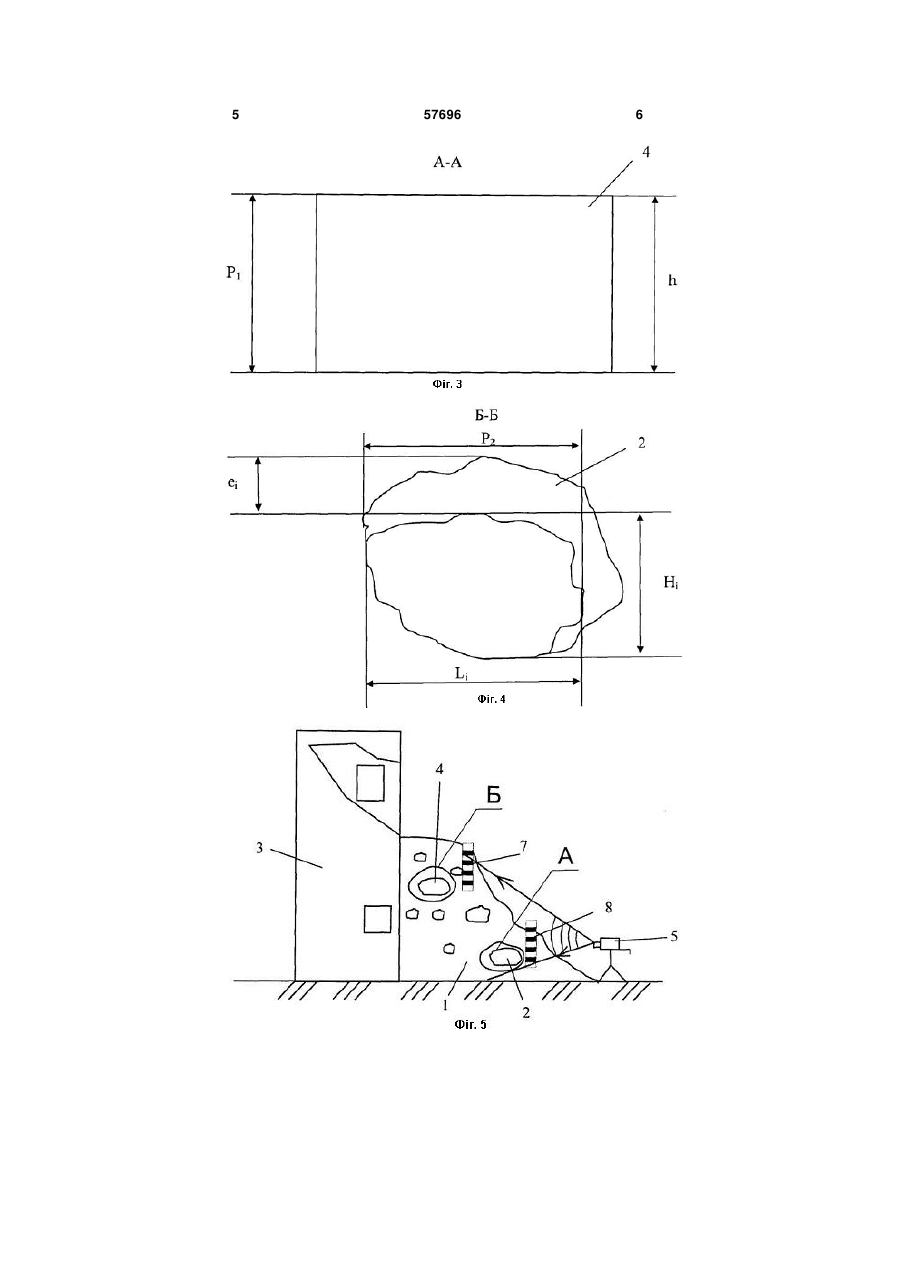

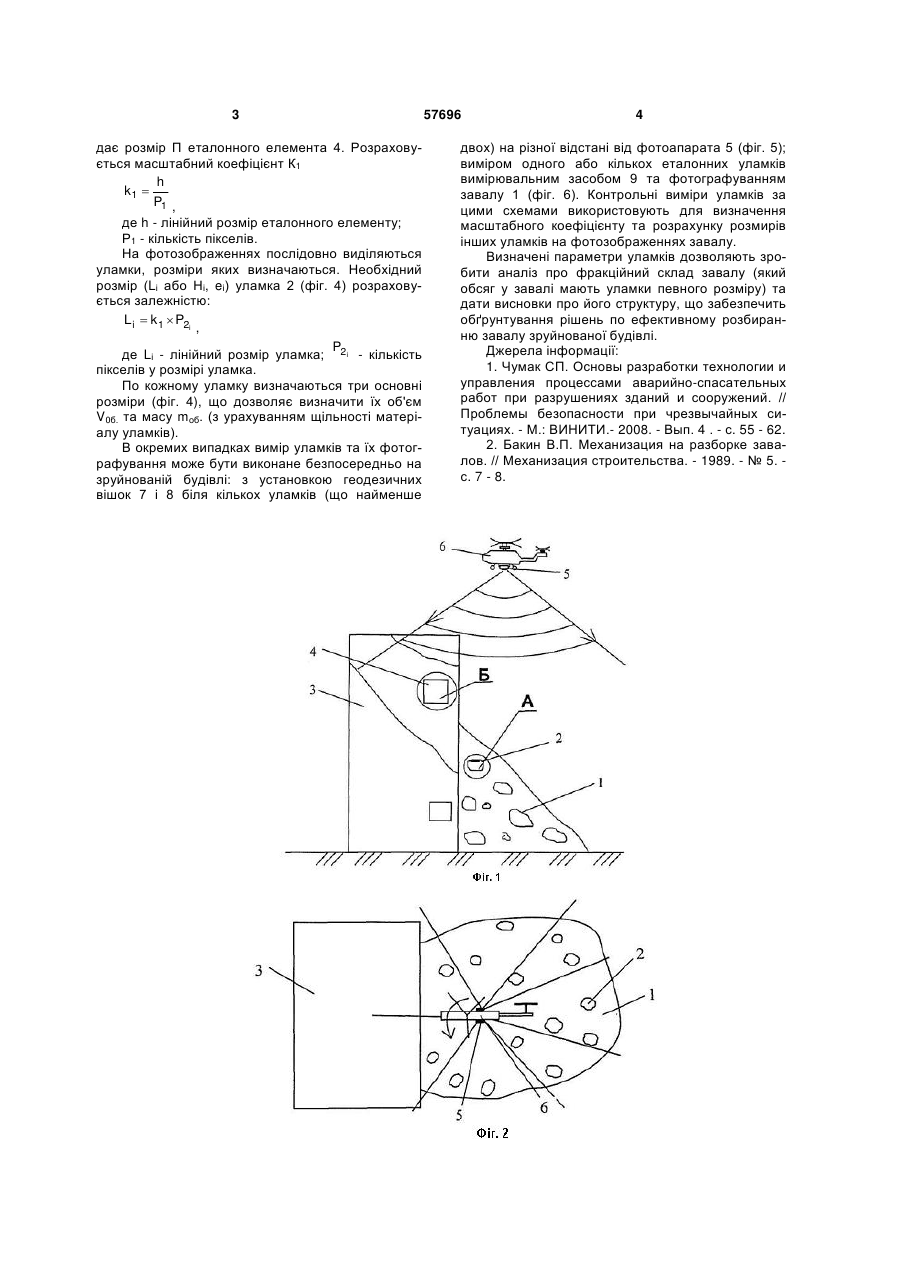

Спосіб визначення структури завалу зруйнованої будівлі шляхом аналізу його фракційного складу, який відрізняється тим, що аналіз фракційного складу завалу здійснюють раструванням ракурсних фотозображень завалу та еталонного елемента будівлі, з подальшим визначенням масштабного коефіцієнта для розрахунку розмірів уламків. (19) (21) u201009645 (22) 02.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, МАХНИЦЬКИЙ ОЛЕКСАНДР ВАСИЛЬОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, МАХНИЦЬКИЙ ОЛЕКСАНДР 3 дає розмір П еталонного елемента 4. Розраховується масштабний коефіцієнт К1 h k1  P1 , де h - лінійний розмір еталонного елементу; Р1 - кількість пікселів. На фотозображеннях послідовно виділяються уламки, розміри яких визначаються. Необхідний розмір (Lі або Ні, eі) уламка 2 (фіг. 4) розраховується залежністю: L i  k 1  P2i , P де Lі - лінійний розмір уламка; 2i - кількість пікселів у розмірі уламка. По кожному уламку визначаються три основні розміри (фіг. 4), що дозволяє визначити їх об'єм V0б. та масу mоб. (з урахуванням щільності матеріалу уламків). В окремих випадках вимір уламків та їх фотографування може бути виконане безпосередньо на зруйнованій будівлі: з установкою геодезичних вішок 7 і 8 біля кількох уламків (що найменше 57696 4 двох) на різної відстані від фотоапарата 5 (фіг. 5); виміром одного або кількох еталонних уламків вимірювальним засобом 9 та фотографуванням завалу 1 (фіг. 6). Контрольні виміри уламків за цими схемами використовують для визначення масштабного коефіцієнту та розрахунку розмирів інших уламків на фотозображеннях завалу. Визначені параметри уламків дозволяють зробити аналіз про фракційний склад завалу (який обсяг у завалі мають уламки певного розміру) та дати висновки про його структуру, що забезпечить обґрунтування рішень по ефективному розбиранню завалу зруйнованої будівлі. Джерела інформації: 1. Чумак СП. Основы разработки технологии и управления процессами аварийно-спасательных работ при разрушениях зданий и сооружений. // Проблемы безопасности при чрезвычайных ситуациях. - М.: ВИНИТИ.- 2008. - Вып. 4 . - с. 55 - 62. 2. Бакин В.П. Механизация на разборке завалов. // Механизация строительства. - 1989. - № 5. с. 7 - 8. 5 57696 6 7 Комп’ютерна верстка Г. Паяльніков 57696 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
