Спосіб емульсійного жирування і гідрофобізації шкір

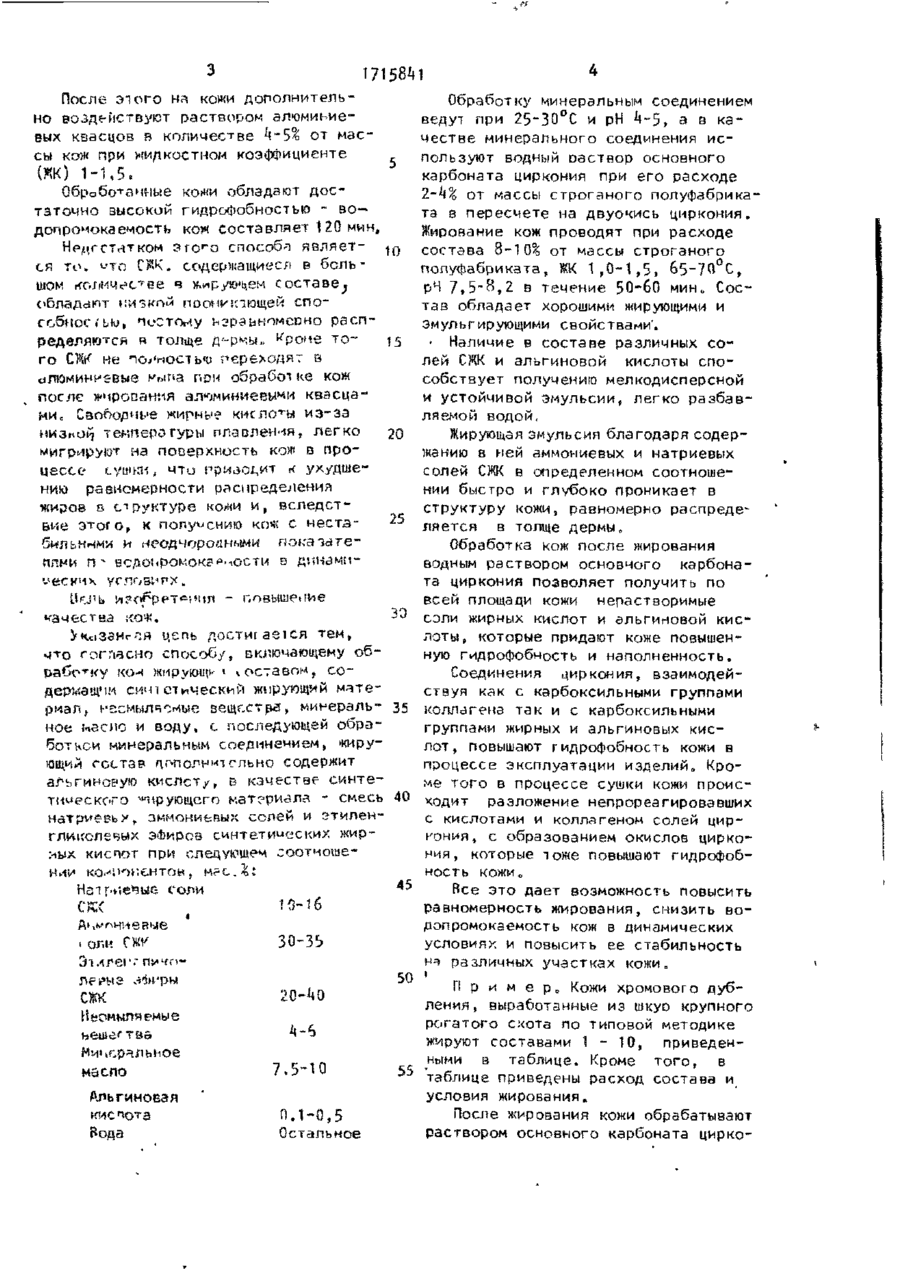

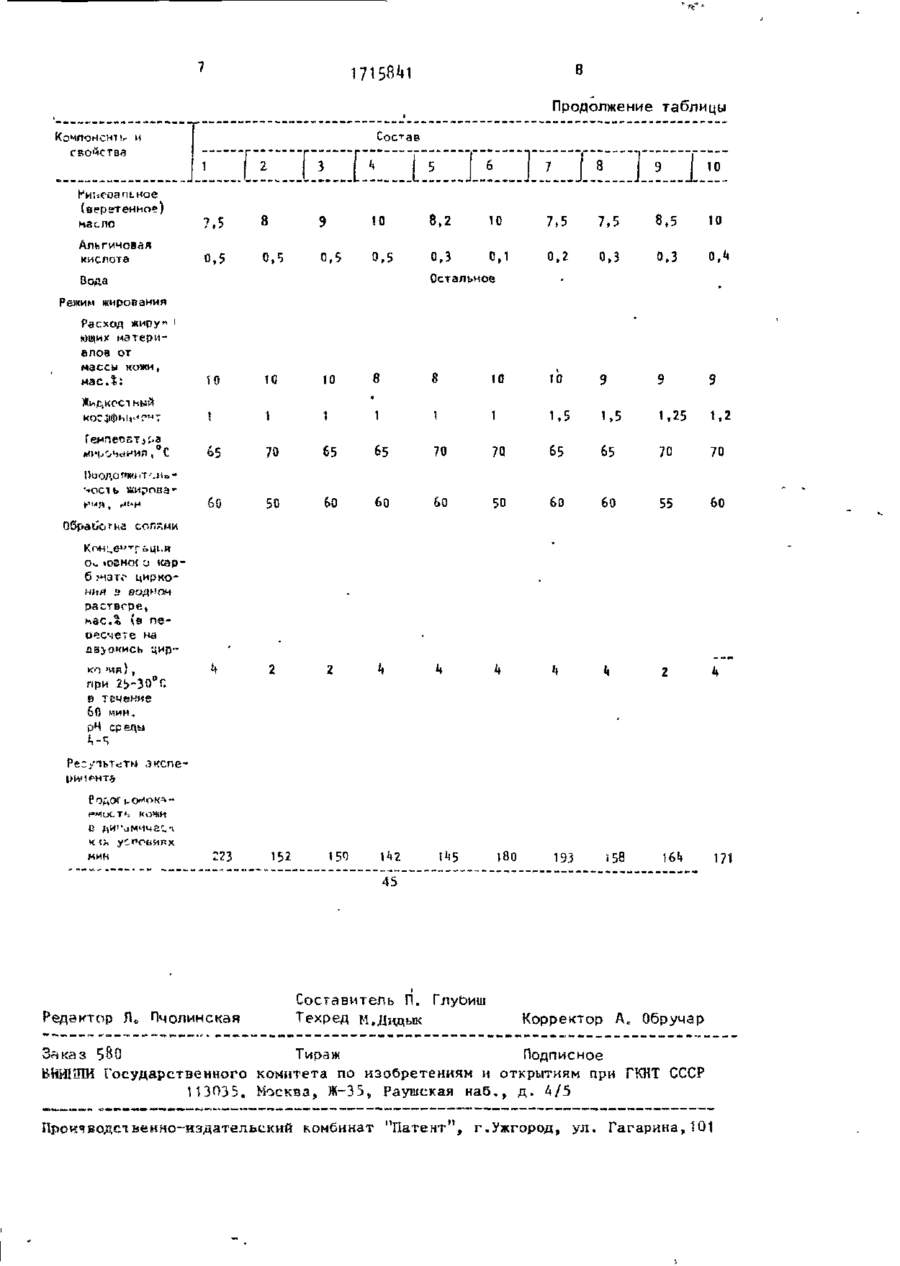

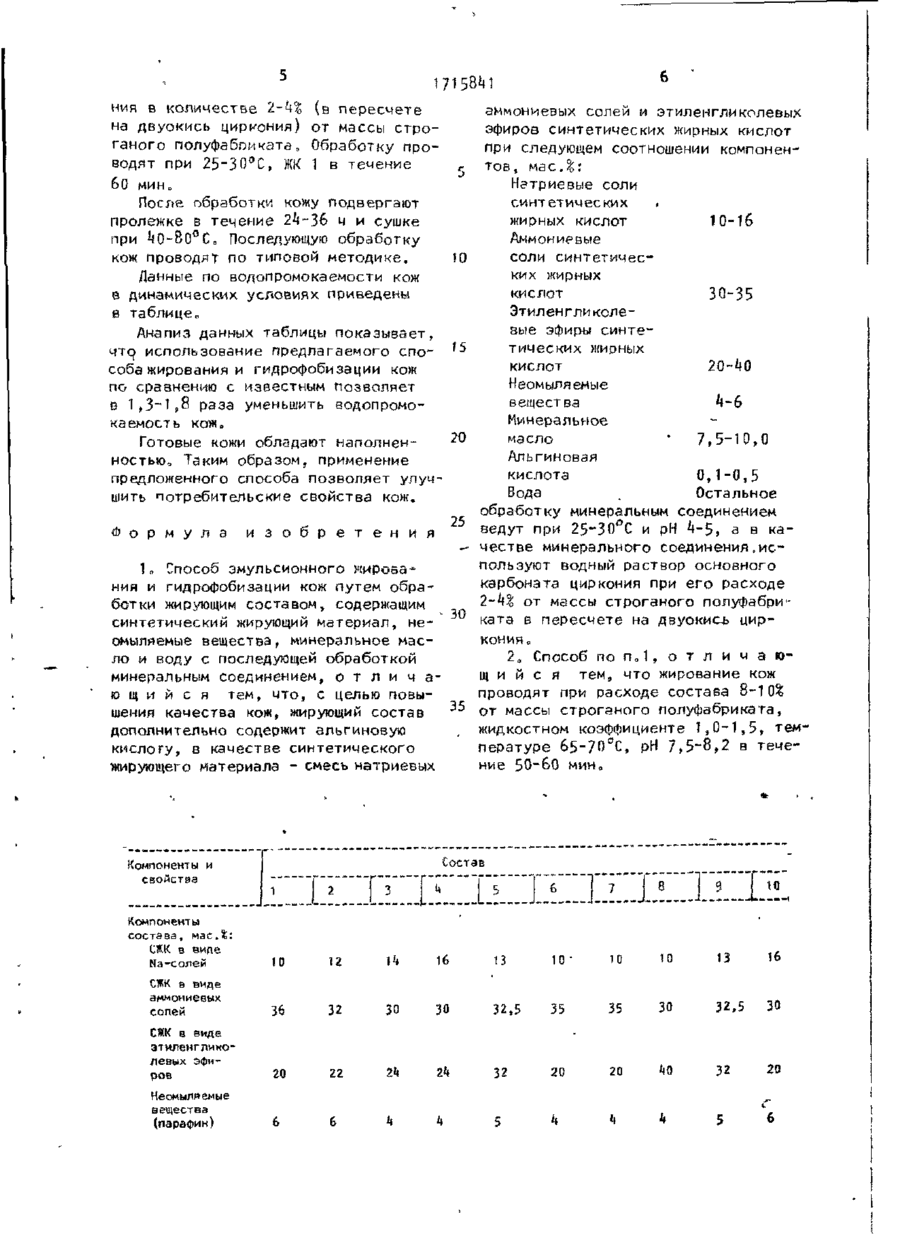

Изобретение относится к кожевенной промышленности и позволяет повы Изобретение относится к способам химической обработки кож и может быть использовано в кожевенной промышленности „ Известны способы жирования и гидрофобизации кож путем обработки полуфабриката жирующими составами на основе синтетических жирных кислот и их солей, неомыляемых веществ, минерального масла и воды с последующим дублением солями хрома или алюминия = Наиболее близким к предлагаемому является способ эмульсионного жирова' ния и гидрофобизации кож, заключаюW W, сить качество кож. Кожи для верха обуви хромового дубления, полученные по типовой методике, жируют составом, м а с Д : натриевые соли С К 10-16; амЖ мониевые соли СЖК 30-35; зтиленгликолевые эфиры С К 2 0 - ^ 0 ; неомыляеЖ мые вещества h~(>; минеральное масло 7 , 5 - Ю ; альгиновая кислота 0 , 1 - 0 , 5 и вода остальное, Жирование проводят при жидкостном коэффициенте 1 , 0 - 1 , 5 , температуре 65~70°C f рН - 7 , 5 - 8 , 2 в течение 50-60 мин при расуоде состава 8-10% от массы строганого полуфабриката . Далее кожи обрабатывают при температуре 25~30 С и рН 4-5 водным раствором основного карбоната циркония при его расходе 2~k% от массы строганого полуфабриката в пересчете на двуокись циркония, 1 з „ п о ф-лы, 1 табл. щийся в том, что полуфабрикат обрабатывают жирующим составом, содержащим синтетические жирные кислоты (СЖК), неомыляемые вещества, аммонийное мыло, минеральное масло и воду при следующем соотношении компонентов, мас„%: Синтетические жирные кислоты 50-70 Аммониевое мыло 8-12 Неомыляемые вещест8-12 ва Минеральное 6-12 масло Остальное Вода 171 5841 З После этого на кожи дополнительно воздействуют раствором алюмиьиееых квасцов в количестве k~S% от массы кож при жидкостном коэффициенте (КК) 1-1,5= Обработанные кожи обладают достэтомно высокой гидрофобностью - во— допронокаечость кож составляет 1 20 мин, Недсстнтком З Г О О способа является т о . L'TO СКК„ содержащиеся в большом количестве ч жирующем составе^ обладают низкой проникающей способное tbiu» пестоиу ьзраькомерно распределяются в толще Д'-рчы„ к 'роне т о J5 го СЖ не НСІ'І-ЮСТ ьчз переводят в олюмини'евые Mrjna пои обрабої ке кож после жмропан'ля алюминиевыми квасцами* Свободные жирные кислоты из-зэ низко- темперогуры плавленая, легко 20 мигрируют на поверхность кож в процессе сутк»^ чти рриэох,ит к ухудшению равномерности распределения жиров в структуре кожи и, вследствие э т о г о , к получению кож с неста25 бильными и ^еодчороднмми покаісітєплнй n • lacAOttpOMOKep-iOCTw Б динамически*, у г лози г ^ . » Г Обработку минеральным соединением ведут при 25~30°С и рН ^ - 5 , а а качестве минерального соединения используют ВОДНЫЙ D3CTBOP ОСНОВНОГО карбоната циркония при его расходе 2-Ц% от массы строганого полуфабриката а пересмете \^а двуокись циркония. Жирование кож проводят при расходе состава 8-10% от массы строганого полуфабриката, Ж 1,0-1,5, 65~7О°С, К рЧ 7»5-8,2 в течение 50-60 мин„ Состав обладает хорошими жирующими и эмульгирующими свойствами'. * Наличие в составе различных солей СЖ и альгиновой кислоты способствует получению мелкодисперсной и устойчивой эмульсии, легко разбавляемой водой, Жирующая эмульсия благодаря содержанию в ней аммониевых и натриевых солей С К в определенном соотношеЖ нии быстро и глубоко проникает в структуру кожи, равномерно распределяется в толще дермы„ Обработка кож после жирования водным раствором основного карбоната циркония позволяет получить по ilpj^b іп?с>^рет*=і'нл - повышение всей площади кожи нерастворимые ^'Эчестна к о * , сэли жирных кислот и альгиновой кис>ке13вНг^я цепь достиг аеіся тем, лоты, которые придают коже повышенгоггіасно способу, включающему обную гидрофобность и наполненность. iTjfv ко-і Жтірvtomv * v оста вом ^ со~ Соединения циркония, взаимодейдермащмм сичістический жирующий матествуя как с карбоксильными группами риал г иесмылчемые вещг-страг, минераль- 35 коллагена так и с карбоксильными ное йасло и воду, с последующей обрагруппами жирных и альгиновых кисботкой минеральным соединением, «кирулот, повышают гидрофобность кожи в ющиЙ состав дополнительно содержит процессе эксплуатации изделий,* Кроа/'ьгинорую киелсту, в качестве синтеме того в процессе сушки кожи проистического пирующего материала - смесь 40 ходит разложение непрореагировавших натриевьх, аммониевых солей и этиленс кислотами и коллагеном солей циргликолевых эонмсь цирКО 'Ия) , при 2!>-30Ч и течение 60 мин. .экспе мин 152 150 Й2 180 133 58 45 Редактор Л о Пчолинская Составитель П. ГлуЬиш Техред М.Ддцык Корректор А„ Обручар з 580 Тираж Подписное БНШИІИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ПЭП35. Москва, Ж-35» Раушская н а б . , д . Прончводслвенно-издательекий комбинат "Патент", г.Ужгород, ул. Гагарина,101 171
