Пристрій для виготовлення багатошарових пористих виробів з порошкових матеріалів
Номер патенту: 61772
Опубліковано: 25.07.2011
Формула / Реферат
Пристрій для виготовлення багатошарових пористих виробів з порошкових матеріалів, що містить живильник, розділений перегородкою на окремі секції для кожного виду порошку, матрицю, верхній пуансон, нижні пуансони, між якими встановлена перегородка з можливістю переміщення по висоті, який відрізняється тим, що перегородка живильника розміщена коаксіально, при цьому знизу живильника розташовані заслінка з можливістю осьового переміщення та ущільнювач.
Текст

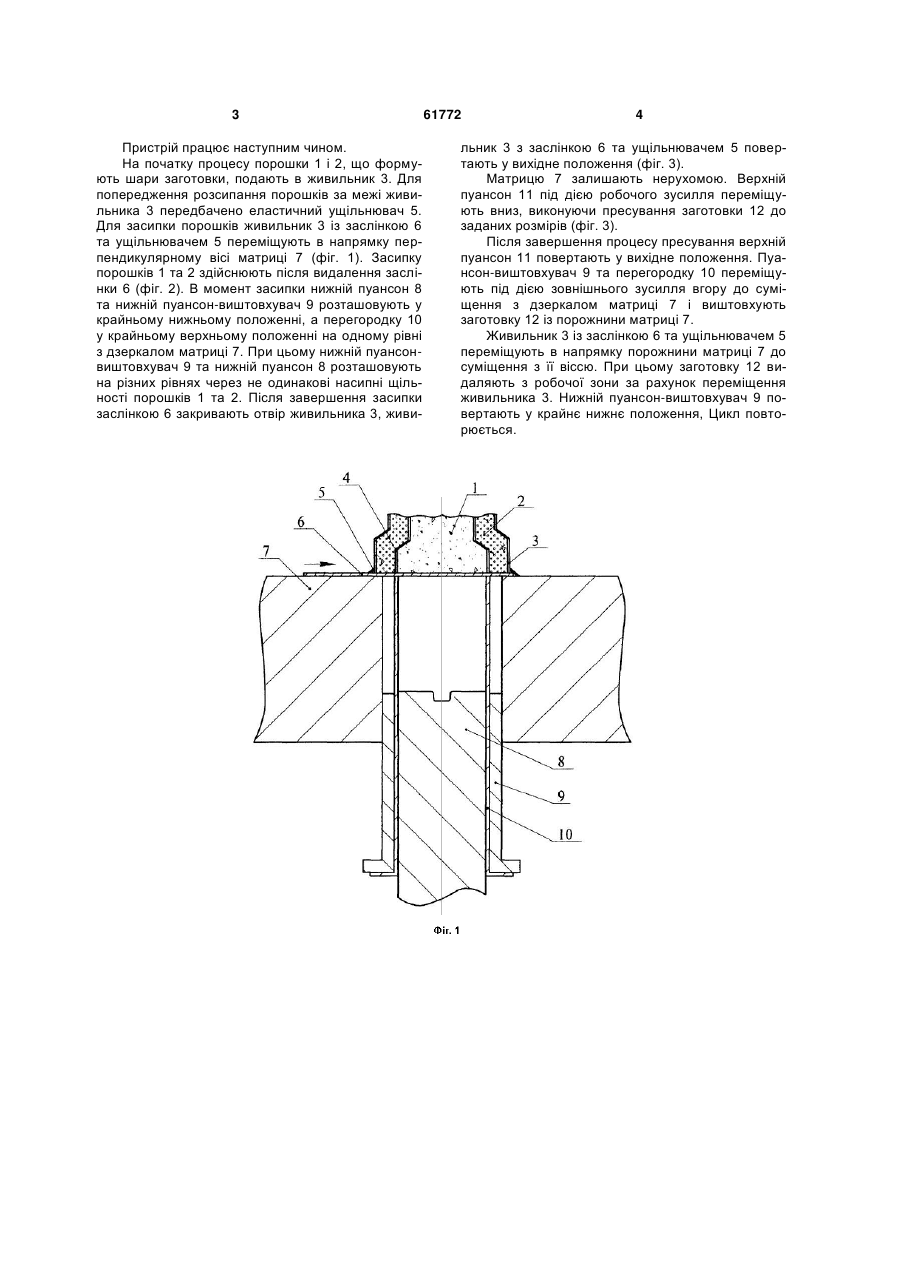

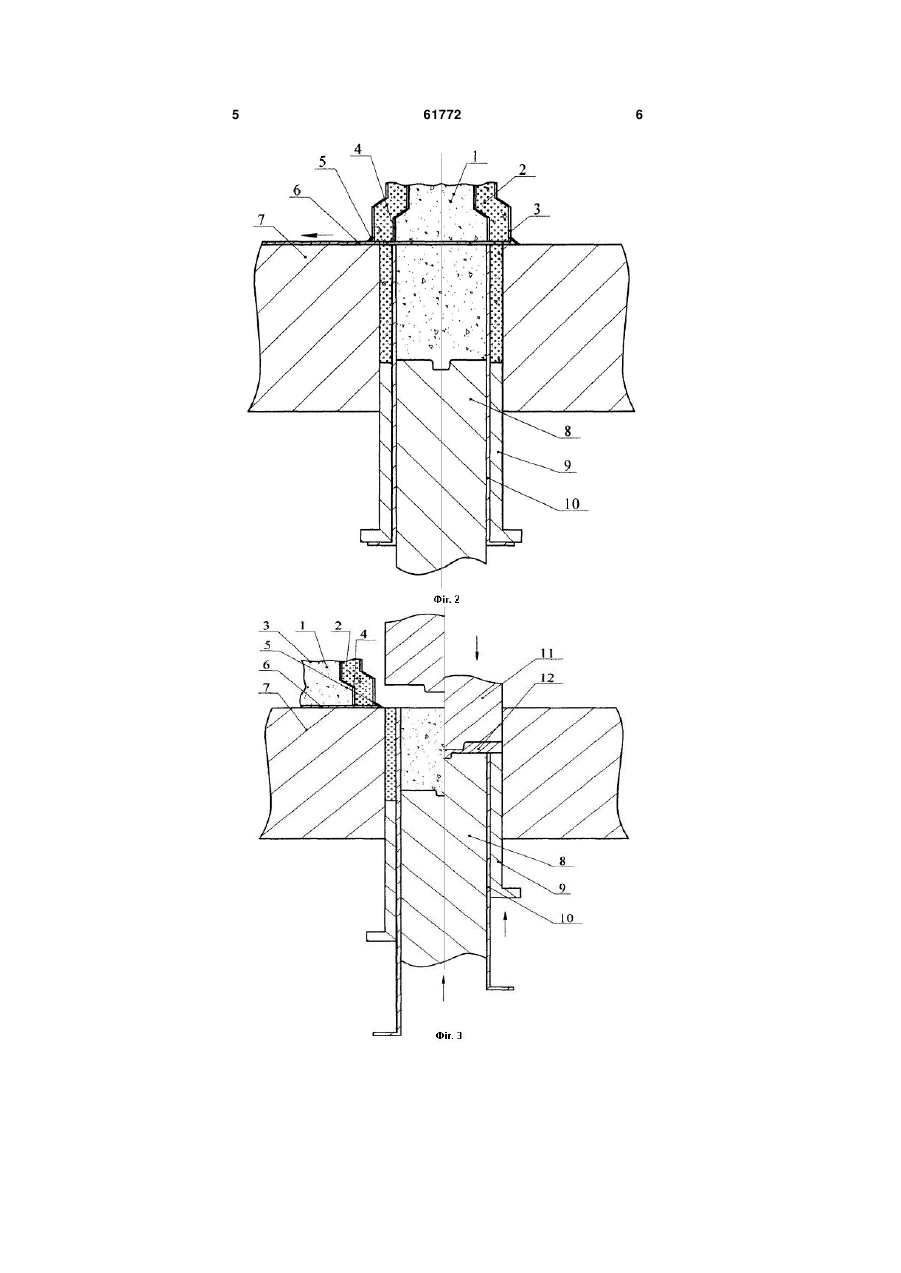

Пристрій для виготовлення багатошарових пористих виробів з порошкових матеріалів, що 3 Пристрій працює наступним чином. На початку процесу порошки 1 і 2, що формують шари заготовки, подають в живильник 3. Для попередження розсипання порошків за межі живильника 3 передбачено еластичний ущільнювач 5. Для засипки порошків живильник 3 із заслінкою 6 та ущільнювачем 5 переміщують в напрямку перпендикулярному вісі матриці 7 (фіг. 1). Засипку порошків 1 та 2 здійснюють після видалення заслінки 6 (фіг. 2). В момент засипки нижній пуансон 8 та нижній пуансон-виштовхувач 9 розташовують у крайньому нижньому положенні, а перегородку 10 у крайньому верхньому положенні на одному рівні з дзеркалом матриці 7. При цьому нижній пуансонвиштовхувач 9 та нижній пуансон 8 розташовують на різних рівнях через не одинакові насипні щільності порошків 1 та 2. Після завершення засипки заслінкою 6 закривають отвір живильника 3, живи 61772 4 льник 3 з заслінкою 6 та ущільнювачем 5 повертають у вихідне положення (фіг. 3). Матрицю 7 залишають нерухомою. Верхній пуансон 11 під дією робочого зусилля переміщують вниз, виконуючи пресування заготовки 12 до заданих розмірів (фіг. 3). Після завершення процесу пресування верхній пуансон 11 повертають у вихідне положення. Пуансон-виштовхувач 9 та перегородку 10 переміщують під дією зовнішнього зусилля вгору до суміщення з дзеркалом матриці 7 і виштовхують заготовку 12 із порожнини матриці 7. Живильник 3 із заслінкою 6 та ущільнювачем 5 переміщують в напрямку порожнини матриці 7 до суміщення з її віссю. При цьому заготовку 12 видаляють з робочої зони за рахунок переміщення живильника 3. Нижній пуансон-виштовхувач 9 повертають у крайнє нижнє положення, Цикл повторюється. 5 61772 6 7 Комп’ютерна верстка Л. Купенко 61772 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing multi-layer porous products from powdered materials
Автори англійськоюHaponova Oksana Petrivna, Zhurenko Alina Yuriivna
Назва патенту російськоюУстройство для изготовления многослойных пористых изделий из порошковых материалов
Автори російськоюГапонова Оксана Петровна, Журенко Алина Юрьевна
МПК / Мітки
МПК: B22F 3/24
Мітки: пристрій, виготовлення, багатошарових, порошкових, матеріалів, пористих, виробів
