Пристрій для класифікації твердих часток

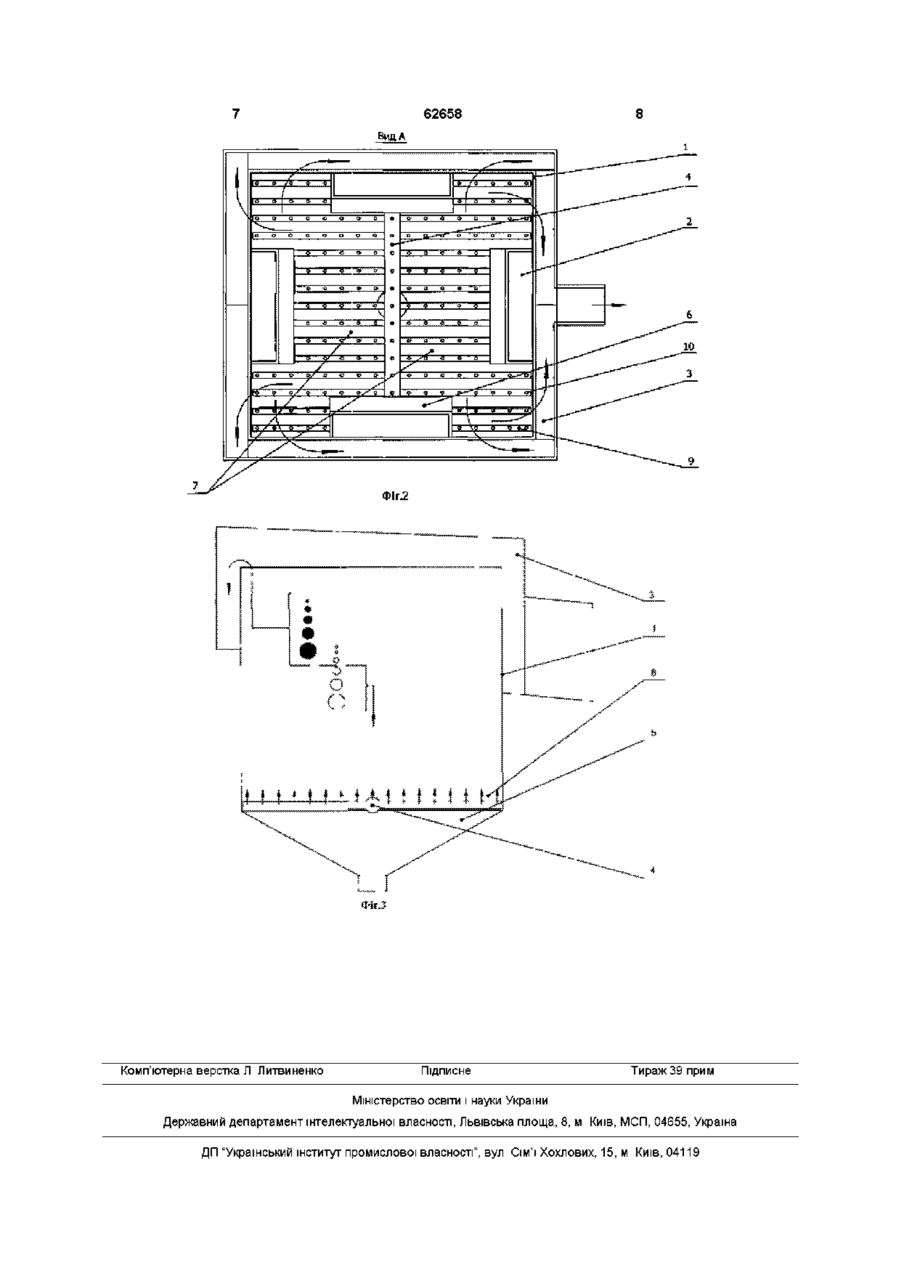

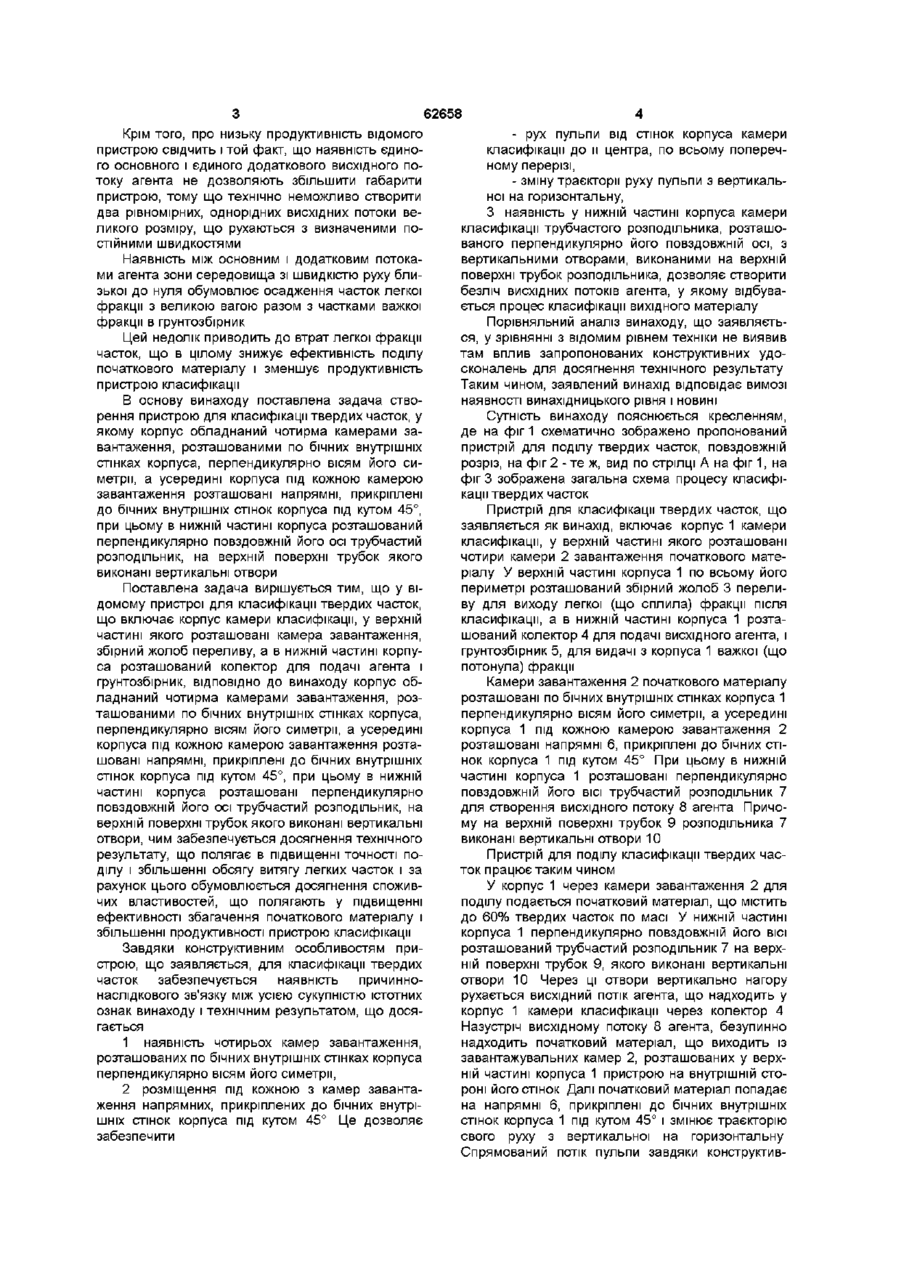

Пристрій для класифікації твердих часток, що включає корпус камери класифікації, у верхній частині якої розташовані камери завантаження, збірний жолоб переливу, а в нижній частині корпусу розташований колектор для подачі агента і грунтозбірник, який відрізняється тим, що корпус обладнаний чотирма камерами завантаження, що розташовані по бічних внутрішніх стінках корпусу перпендикулярно осям його симетрії, а всередині корпусу під кожною камерою завантаження розташовані напрямні, прикріплені до бічних стінок корпусу під кутом 45°, при цьому у нижній частині корпусу розташований перпендикулярно повздовжній його осі трубчастий розподільник, на верхній поверхні якого виконані вертикальні отвори Винахід відноситься до збагачення корисних копалин і може бути використаний у вугільній, металургійній, будівельній і ІНШІЙ галузях промисловості Відомо аналогічний пристрій - гідравлічний класифікатор, що включає приймально-розділову камеру, у якій СПІВВІСНО розташований патрубок, що підходить зверху, і камеру класифікації, з'єднану в нижній частині з водяним колектором, причому верхня частина камери класифікації має щілини зі зростаючою по висоті площею живих перерізів, що сполучаються з кільцевим колектором, і обладнана регулятором величини щілин (Див , наприклад, А С 342671 із пріоритетом від 26 08 69р , МПК ВОЗВЗ/34, опубліковано 22 06 72, БВ №20) Основним недоліком відомого пристрою класифікації є низька точність поділу часток Це обумовлено тим, що поділ твердих часток, у камері класифікації відбувається по їх вазі в суміші матеріалу, завантаженого у вертикальну ємність, у висхідному потоці агента, що має непостійну швидкість Швидкість потоку агента змінюється від нуля до максимального значення в шарі, що рухається нагору по осі потоку Наслідком цього є велике взаємне засмічення поділюваного матеріалу Засмічення відбувається таким чином у районі висхідного потоку з максимальною швидкістю в перелив виносяться всі легкі і багато важких часток У районах зі швидкістю висхідного потоку, що знижується до нуля, відбувається осадження в грунтозбірник багато легких і усі важкі частки З відомих рішень найбільш близьким по технічній сутності і результату, що досягається, є спосіб класифікації твердих часток, і пристрій для його здійснення, описані в А С №975088 із пріоритетом від 16 04 81р. ЗМПК В03В5/62, опубліковані 23 11 82уБВ№43 Сутність відомого способу класифікації твердих часток полягає у введенні початкового матеріалу в зону поділу, розділення його у висхідному потоці агента, виведенню дрібної фракції висхідним потоком агента, у впливі на дрібну фракцію додатковим потоком агента, що вводиться по контуру основного висхідного потоку, при цьому швидкість додаткового потоку вище швидкості витання часток Відомий спосіб класифікації твердих часток здійснюється за допомогою пристрою для класифікації твердих часток, узятого як прототип Відомий пристрій для класифікації твердих часток, включає корпус камери класифікації, у верхній частині якого розташована камера завантаження, збірний жолоб переливу, а в нижній частині корпуса розташований колектор для подачі агента і грунтозбірник Основним недоліком технічного рішення, узятого як прототип, є низька точність поділу часток, оскільки поділ твердих часток відбувається за рахунок сил гравітації в основному висхідному потоці агента, що мас визначену постійну швидкість Цей недолік обумовлює малу швидкість поділу часток, що є причиною низької продуктивності відомого пристрою класифікації 00 ю (О (О 62658 Крім того, про низьку продуктивність відомого пристрою свідчить і той факт, що наявність єдиного основного і єдиного додаткового висхідного потоку агента не дозволяють збільшити габарити пристрою, тому що технічно неможливо створити два рівномірних, однорідних висхідних потоки великого розміру, що рухаються з визначеними постійними швидкостями Наявність між основним і додатковим потоками агента зони середовища зі швидкістю руху близької до нуля обумовлює осадження часток легкої фракції з великою вагою разом з частками важкої фракції в грунтозбірник Цей недолік приводить до втрат легкої фракції часток, що в цілому знижує ефективність поділу початкового матеріалу і зменшує продуктивність пристрою класифікації В основу винаходу поставлена задача створення пристрою для класифікації твердих часток, у якому корпус обладнаний чотирма камерами завантаження, розташованими по бічних внутрішніх стінках корпуса, перпендикулярно вісям його симетрії, а усередині корпуса під кожною камерою завантаження розташовані напрямні, прикріплені до бічних внутрішніх стінок корпуса під кутом 45°, при цьому в нижній частині корпуса розташований перпендикулярно повздовжній його осі трубчастий розподільник, на верхній поверхні трубок якого виконані вертикальні отвори Поставлена задача вирішується тим, що у відомому пристрої для класифікації твердих часток, що включає корпус камери класифікації, у верхній частині якого розташовані камера завантаження, збірний жолоб переливу, а в нижній частині корпуса розташований колектор для подачі агента і грунтозбірник, ВІДПОВІДНО до винаходу корпус обладнаний чотирма камерами завантаження, розташованими по бічних внутрішніх стінках корпуса, перпендикулярно вісям його симетрії, а усередині корпуса під кожною камерою завантаження розташовані напрямні, прикріплені до бічних внутрішніх стінок корпуса під кутом 45°, при цьому в нижній частині корпуса розташовані перпендикулярно повздовжній його осі трубчастий розподільник, на верхній поверхні трубок якого виконані вертикальні отвори, чим забезпечується досягнення технічного результату, що полягає в підвищенні точності поділу і збільшенні обсягу витягу легких часток і за рахунок цього обумовлюється досягнення споживчих властивостей, що полягають у підвищенні ефективності збагачення початкового матеріалу і збільшенні продуктивності пристрою класифікації Завдяки конструктивним особливостям пристрою, що заявляється, для класифікації твердих часток забезпечується наявність причиннонаслідкового зв'язку між усією сукупністю істотних ознак винаходу і технічним результатом, що досягається 1 наявність чотирьох камер завантаження, розташованих по бічних внутрішніх стінках корпуса перпендикулярно вісям його симетрії, 2 розміщення під кожною з камер завантаження напрямних, прикріплених до бічних внутрішніх стінок корпуса під кутом 45° Це дозволяє забезпечити - рух пульпи від стінок корпуса камери класифікації до и центра, по всьому поперечному перерізі, - зміну траєкторії руху пульпи з вертикальної на горизонтальну, З наявність у нижній частині корпуса камери класифікації трубчастого розподільника, розташованого перпендикулярно його повздовжній осі, з вертикальними отворами, виконаними на верхній поверхні трубок розподільника, дозволяє створити безліч висхідних потоків агента, у якому відбувається процес класифікації вихідного матеріалу Порівняльний аналіз винаходу, що заявляється, у зрівнянні з відомим рівнем техніки не виявив там вплив запропонованих конструктивних удосконалень для досягнення технічного результату Таким чином, заявлений винахід відповідає вимозі наявності винахідницького рівня і новині Сутність винаходу пояснюється кресленням, де на фіг 1 схематично зображено пропонований пристрій для поділу твердих часток, повздовжній розріз, на фіг 2 - те ж, вид по стрілці А на фіг 1, на фіг 3 зображена загальна схема процесу класифікації твердих часток Пристрій для класифікації твердих часток, що заявляється як винахід, включає корпус 1 камери класифікації, у верхній частині якого розташовані чотири камери 2 завантаження початкового матеріалу У верхній частині корпуса 1 по всьому його периметрі розташований збірний жолоб 3 переливу для виходу легкої (що сплила) фракції після класифікації, а в нижній частині корпуса 1 розташований колектор 4 для подачі висхідного агента, і грунтозбірник 5, для видачі з корпуса 1 важкої (що потонула) фракції Камери завантаження 2 початкового матеріалу розташовані по бічних внутрішніх стінках корпуса 1 перпендикулярно вісям його симетрії, а усередині корпуса 1 під кожною камерою завантаження 2 розташовані напрямні 6, прикріплені до бічних стінок корпуса 1 під кутом 45° При цьому в нижній частині корпуса 1 розташовані перпендикулярно повздовжній його ВІСІ трубчастий розподільник 7 для створення висхідного потоку 8 агента Причому на верхній поверхні трубок 9 розподільника 7 виконані вертикальні отвори 10 Пристрій для поділу класифікації твердих часток працює таким чином У корпус 1 через камери завантаження 2 для поділу подається початковий матеріал, що містить до 60% твердих часток по масі У нижній частині корпуса 1 перпендикулярно повздовжній його ВІСІ розташований трубчастий розподільник 7 на верхній поверхні трубок 9, якого виконані вертикальні отвори 10 Через ці отвори вертикально нагору рухається висхідний потік агента, що надходить у корпус 1 камери класифікації через колектор 4 Назустріч висхідному потоку 8 агента, безупинно надходить початковий матеріал, що виходить із завантажувальних камер 2, розташованих у верхній частині корпуса 1 пристрою на внутрішній стороні його стінок Далі початковий матеріал попадає на напрямні 6, прикріплені до бічних внутрішніх стінок корпуса 1 під кутом 45° і змінює траєкторію свого руху з вертикальної на горизонтальну Спрямований потік пульпи завдяки конструктив ному розташуванню завантажувальних камер 2 і напрямних 6 у камері класифікації рухається від стінок корпуса до його центра перпендикулярно руху висхідного потоку агента При цьому у висхідному потоці агента починається процес поділу класифікації твердих часток по всьому перерізі корпуса Частки початкового матеріалу, поперемінно потрапляючи у ВИСХІДНІ ПОТОКИ агента, що чергуються, з високою і низькою вертикальною швидкістю починають розділятися по вазі Більш легкі частки рухаються нагору (фіг 3), піднімаючись струменями висхідного потоку 8 агента Таким чином, відбувається формування двох шарів верхнього - з легких часток, і нижнього - з важких часток Легкі частки після розділення видаляються із сепаратора через збірний жолоб 3 переливу за рахунок постійного надходження в камеру класиВид А ФІГ.1 62658 фікації пристрою - пульпи та агента, які подаються через чотири камери 2 завантаження, колектор 4 і трубчастий розподільник 7 ВІДПОВІДНО Важкі частки, опускаючись між струменями висхідного потоку, проходять між трубками 9 розподільника 7, накопичуючись в нижній пірамідальній частині сепаратора, ЗВІДКІЛЯ видаляються через патрубок назовні Пристрій для класифікації твердих часток, що заявляється, - сепаратор гравітаційний для збагачення дрібних часток - при його реалізації дозволяє забезпечити досягнення технічного результату Цей результат полягає в підвищенні точності поділу (класифікації) твердих часток пульпи й у збільшенні КІЛЬКОСТІ витягу легкої фракції За рахунок цього забезпечується підвищення ефективності поділу дрібних часток і збільшення продуктивності сепаратора в цілому 62658 Вид А Фіг.2 Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
