Пристрій для перемішування рідких компонентів

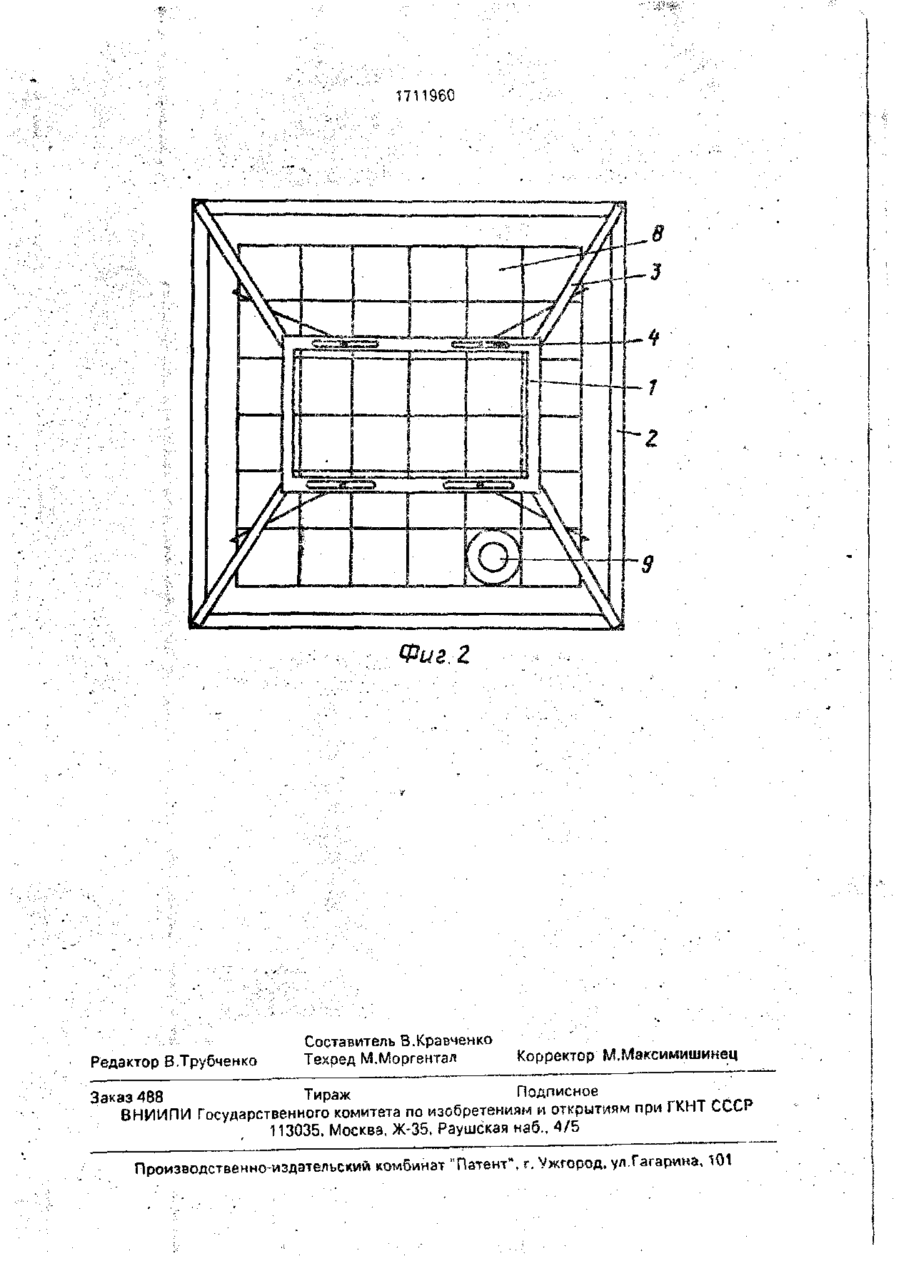

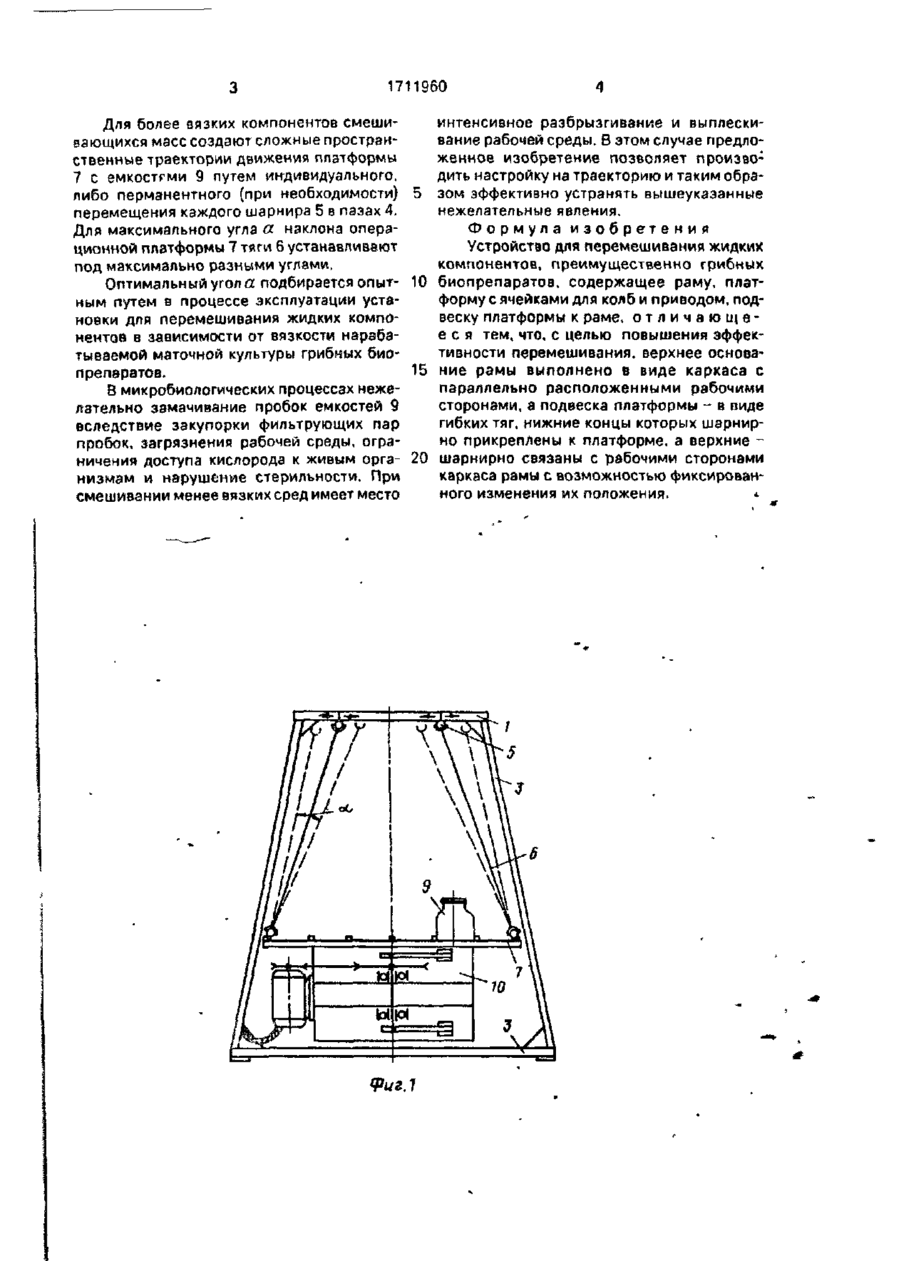

Изобретение относится к устройствам для перемешивания жидких материалов и может быть использовано для п микробиологических и химических исследований. Цель - повышзние эффективности перемешивания достигается выполнением верхнего основания рамы в виде каркаса с параллельно расположенными рабочими сторонами Подвеска платформы для колб выполнена в виде гибких тяг 6, нижние концы которых шарнирно прикреплены к платформе 7 Верхние концы тяг шарнирно связаны с рабочими сторонами чаркасл рамы с возможностью фиксированного изменения их положения. Повышение эффективности перемешивания обеспечивается за счет сложных пространстзьичых траекторий ДВИЖЄНУЯ платформы. 2 ил. Изобретение относится к устройствам перемешивания жидких материалов и может быть использовано для проведения микробиологических и химических исследований. Цель изобретения - повышение эффективности перемешивания. На фиг 1 изображена установка, вид спереди; на фиг 2 - то же, вид сверху. Установка содержит раму с верхним 1 и нижним 2 основаниями, объединенными стойками 3. Верхнее основание 1 рамы выполнено Б виде каркаса с параллельными рабочими сторонами имеющими продольные пазы 4, в которых расположены шарниры 5 гибких тяг 6 установленных с возможностью перемещения вдоль рабочих сторон каркаса верхнего основания 1 и имеющие средства индивидуальной фиксации, например, с помощью винтовой пары (на чедтеже не показано). На нижних концах гибких тяг 6 закреплена операционная платформа 7 с ячейками 8 для размещений емкостей 8, например, колб, бутылей и т п с жидкими компонентами. Угол наклона тяг к вертикали изменяется в зависимости от потребности (на чертеже край.ние положения шарнирных связей 6 показаны пунктирными линиями). Под операционной платформой 7 находится жестко закрепленный с ней привод 10 с дисбалансами Установка для перемешивания жидких компонентов работав г следующим образом Емкости 3 размещают в ячейки 8 операционной платформы 7 Угол а накгзчаічгб к вертикали устанавливают в зависимости от геометрической формы боковой стпнки емкости. Так, если емкость имеет наклонные внутрь боковых поверхности, например, колбы, качалочные, то угол г? выбирают минимальным, а при вертикальных стенках емкости - максимальным. 1711960 Для более вязких компонентов смешивающихся масс создают сложные пространственные траектории движения платформы 7 с емкостгми 9 путем индивидуального, либо перманентного (при необходимости) перемещения каждого шарнира 5 в пазах 4. ДЛИ максимального угла а наклона операционной платформы 7 тяги 6 устанавливают под максимально разными углами. Оптимальный угол а подбирается опытным путем в процессе эксплуатации установки для перемешивания жидких компонентов в зависимости от вязкости нарабатываемой маточной культуры грибных биопрепаратов. В микробиологических процессах нежелательно замачивание пробок емкостей 9 вследствие закупорки фильтрующих пар пробок, загрязнения рабочей среды, ограничения доступа кислорода к живым организмам и нарушение стерильности. При смешивании менее вязких сред имеет место 5 10 15 20 Фиг.1 интенсивное разбрызгивание и выплескивание рабочей среды. В этом случае предложенное изобретение позволяет произво : дить настройку на траекторию и таким образом эффективно устранять вышеуказанные нежелательные явления. Формула изобретения Устройство для перемешивания жидких компонентов, преимущественно грибных биопрепаратов, содержащее раму, платформу с ячейками для колб и приводом, подвеску платформы к раме, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности перемешивания, верхнее основание рамы выполнено в виде каркаса с параллельно расположенными рабочими сторонами, а подвеска платформы - в пиде гибких тяг, нижние концы которых шарнирно прикреплены к платформе, а верхние шарнирно связаны с рабочими сторонами каркаса рамы с возможностью фиксированного изменения их положения. * T711960 2 Редактор В.Трубченко Составитель В.Кравченко Техред М.Моргентал Корректор М.Максимишинец Заказ 488 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при і к.м і 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издэтельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
