Спосіб обмірювання складських одиниць

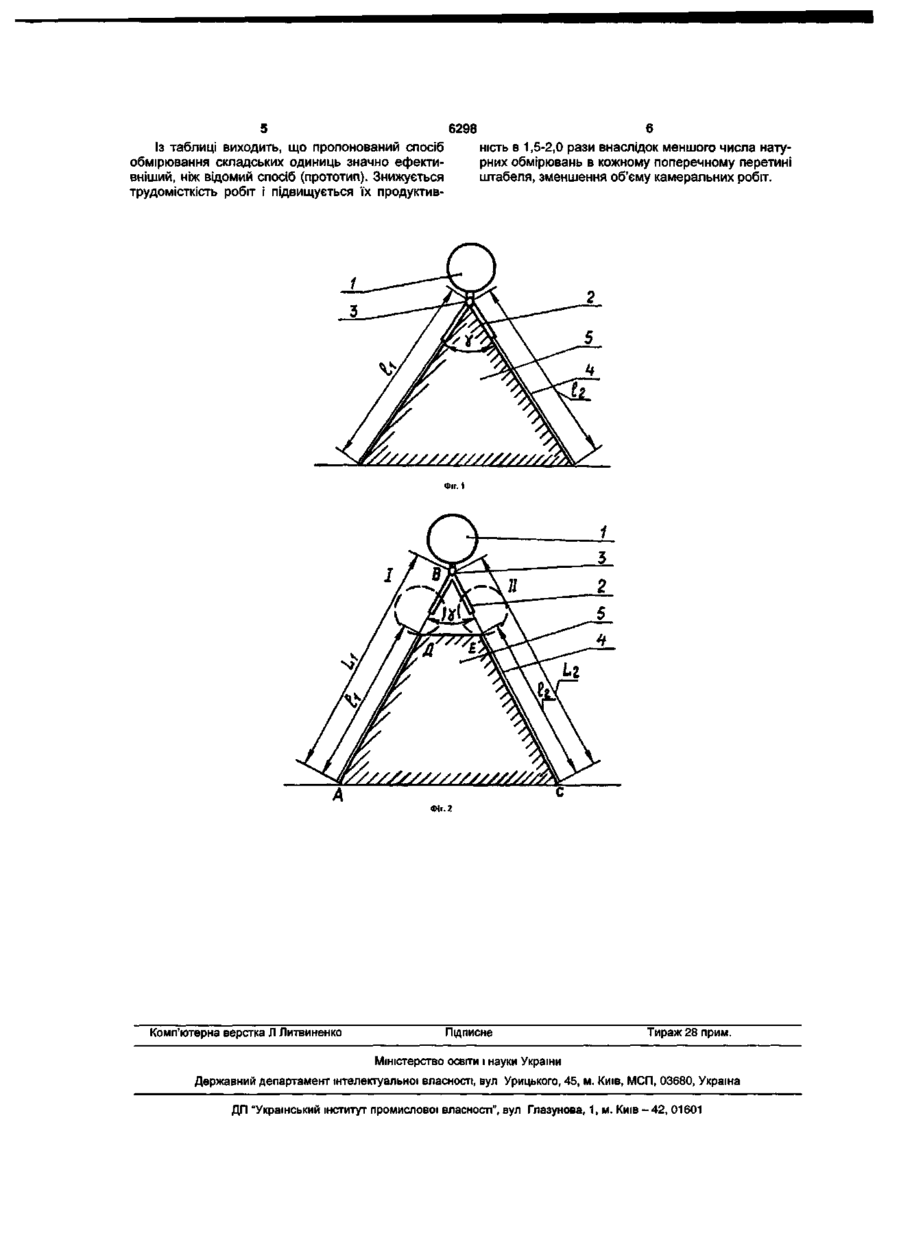

Спосіб обмірювання складських одиниць, що включає натурні обмірювання мірною стрічкою довжин укосів штабеля на кожному пікеті, який відрізняється тим, що мірні стрічки закріплені на гребені штабеля в підйомному елементі, наприклад, у повітряній оболонці, при цьому кут при вершині штабеля фіксують потенціометром боків штабеля вздовж його довжини до відстані 0,5-1,0м від основи трасують візирні лінії, за якими призначають пікети, тобто місця натурних обмірювань елементів штабеля з метою наступного визначення по них поперечних перетинів та об'єму штабеля загалом Пікети призначають під час добування торфу бункерними машинами і через 50м під час добування торфу перевалочними машинами Вимірювання штабеля виконується обліковою бригадою з трьох чоловік, при цьому один з членів бригади знаходиться на гребені штабеля, а два інших - по обидва боки штабеля біля його основи Але існуючий спосіб обмірювання складських одиниць торфу характеризується багатоопераційністю, трудомюкютю і малою продуктивністю На обмірювання одного тільки штабеля витрачається до 2,5чол -год Крім того для виконання обмірювання одному з членів облікової бригади необхідно постійно знаходитися на гребені штабеля, що приводить до руйнування поверхні гребеня штабеля, скупченню в них атмосферних опадів і отже, до додаткового зволоження штабеля і втрат торфу під час зберігання В основу корисної моделі поставлена задача спростити виконання робіт з обмірювання складських одиниць і підвищити їх продуктивність Рішення поставленої задачі забезпечується тим, що в способі обмірювання складських одиниць, який включає натурні обмірювання мірною стрічкою довжин укосів штабеля на кожному пікеті, мірні стрічки закріплені на гребені штабеля у підйомному елементі, наприклад, повітряній оболонці, при цьому кут при вершині штабеля фіксують потенціометром Сутність корисної моделі пояснюється крес ео 00 о СЧІ CD О) 6298 леннями, де: Фіг.1 - схема обмірювання штабеля з трикутним поперечним перетином; Фіг.2 - схема обмірювання штабеля з трапецієподібним поперечним перетином. Спосіб обмірювання складських одиниць заснований на використанні підйомного елемента 1 на якому закріплені пластмассові пластини 2, зміна кута повороту між якими реєструють потенціометром 3. До кінців пластин кріпляться мірні стрічки 4, за допомогою яких вимірюють довжини укосів 1\ і $2 перетину штабеля 5. В якості підйомного елемента 1 використовують латексну оболонку N20, застосовану в аерології для кулепілотних спостережень [див. книгу Н.А. Зайцева, В.И. Шляхов "Аерологія". Л., Пдрометеовидав, с.30-35]. Пластмасові пластини 2 закріплені з можливістю повороту, при цьому змінюється омічний опір потенціометра 3, в якості якого використовують перемінний дротяний потенціометр ПП-200 з внутрішньою зворотною пружиною. Сигнал з потенціометра 3 надходить на вимірювальний прилад, попередньо тарований в кутах повороту між пластинами. Спосіб вимірювання складських одиниць виконують в наступній послідовності. На кожному пікеті робітники облікової бригади з двох боків штабеля 5 (Фіг.1, 2) за допомогою мірних стрічок 4 опускають підйомний елемент 1 на гребінь штабеля, розташовують пластмасові пластини 2 по його укосах і тим самим фіксуючи кут у при вершині штабеля. За мірними стрічками 4 визначають довжини укосів £-\ і І2 штабеля і за вимірювальним приладом кут у при вершині штабеля 5, після чого площа трикутного профіля поперечного перетину штабеля розраховується за спрощеною формулою F Якщо штабель має трапецієподібний профіль поперечного перетину (Фіг.2), то в цьому випадку підйомний елемент 1 утримують над штабелем на такій висоті, щоб мірні стрічки 4 розташовувались по укосах штабеля, утворюючи умовний трикутний 4 перетин ABC. В цьому положенні виміряють кут у і довжини укосів Ц і І_2 цього умовного трикутного перетину. Після чого підйомний елемент опускається на один із кутів гребеня штабеля Д (положення 1), виміряється довжина одного укосу £-\, а потім переміщається на другий кут гребеня штабеля Е (положения II) і виміряється вже другий укіс штабеля І2 • Шукана площа поперечного перетину в цьому випадку визначається як різниця площ трикутників ABC і ДВЕ і розраховується за формулою: Використання пропонованого способу вимірювання складських одиниць порівняно з прототипом забезпечує: - ліквідується операція тросування візирних ліній вздовж штабеля; - ліквідуються заміри на кожному пікеті відстані від візирних ліній до основи штабеля; - спрощується і скорочується об'єм камеральних розрахунків площ поперечних перетинів на кожному пікеті; - скорочується на одного число членів облікової бригади, оскільки відпадає необхідність присутності члена бригади на гребені штабеля; - по цій же причині ліквідуються пошкодження поверхні гребеня штабеля і, отже, зменшуються втрати паливного торфу внаслідок зволоження гребеня штабеля атмосферними опадами. Усе вищевикладене спрощує роботу з обмірювання складських одиниць торфу і підвищує їх продуктивність. Приклад: З метою виявлення ефективності пропонованого способу відносно прототипу проводились порівнювальні польові натурні обмірювання штабелів торфу як трикутної, так і трапецієподібної форм поперечного перетину. В якості підйомного елемента використовувалась стандартна латексна оболонка N20. Результати порівнювального аналізу наведені в таблиці. Таблиця № пп 1 2 3 4 5 6 Назва показників Кількість натурних вимірювань в одному штабелі: а) при трикутному перетині профіля б) при трапецієподібному перетині профіля Кількість арифметичних дій для розрахунків об'єму одного штабеля: а) при трикутному перетині б) при трапецієподібному перетині Трудомісткість на один штабель год/час: а) польових робіт б) камеральних робіт Погрішність визначення штабеля, % Склад облікової бригади, чол. Кількість обміряних штабелів за зміну облікової бригади Відомий спосібпрототип Пропонований спосіб 30-36 18-21 48-54 40-45 77 40 114 2,55 2,28 0,27 8,6 3 12-15 72 1,23 1,05 0,18 7,9 2 25-30 5 6298 6 Із таблиці виходить, що пропонований спосіб нють в 1,5-2,0 рази внаслідок меншого числа натуобмірювання складських одиниць значно ефектирних обмірювань в кожному поперечному перетині вніший, ніж відомий спосіб (прототип). Знижується штабеля, зменшення об'єму камеральних робіт, трудомісткість робіт і підвищується їх продуктив Фіг. 1 Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
