Пружна муфта з круговим пружним елементом
Номер патенту: 63695
Опубліковано: 25.10.2011
Автори: Настасенко Валентин Олексійович, Веремеєнко Антон Юрійович, Луняка Клара Василівна, Проценко Владислав Олександрович
Формула / Реферат
1. Пружна муфта з круговим пружним елементом, що складається з двох півмуфт, які сполучені пружним елементом, яка відрізняється тим, що пружним елементом є канат, який встановлений по периферії півмуфт колоподібно, жорстко закріплений у півмуфтах і має можливість деформації.
2. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у отворах торцевих виступів півмуфт гвинтами, що встановлені в радіальні різьбові отвори торцевих виступів півмуфт.
3. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у отворах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт.
4. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у торцевих кільцевих пазах торцевих виступів півмуфт гвинтами, що встановлені в радіальні різьбові отвори торцевих виступів півмуфт.
5. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у радіальних кільцевих пазах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт.
6. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у радіальних кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в радіальні різьбові отвори півмуфт.
7. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у радіальних кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в осьові різьбові отвори півмуфт.
8. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у торцевих кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в радіальні різьбові отвори півмуфт.
Текст

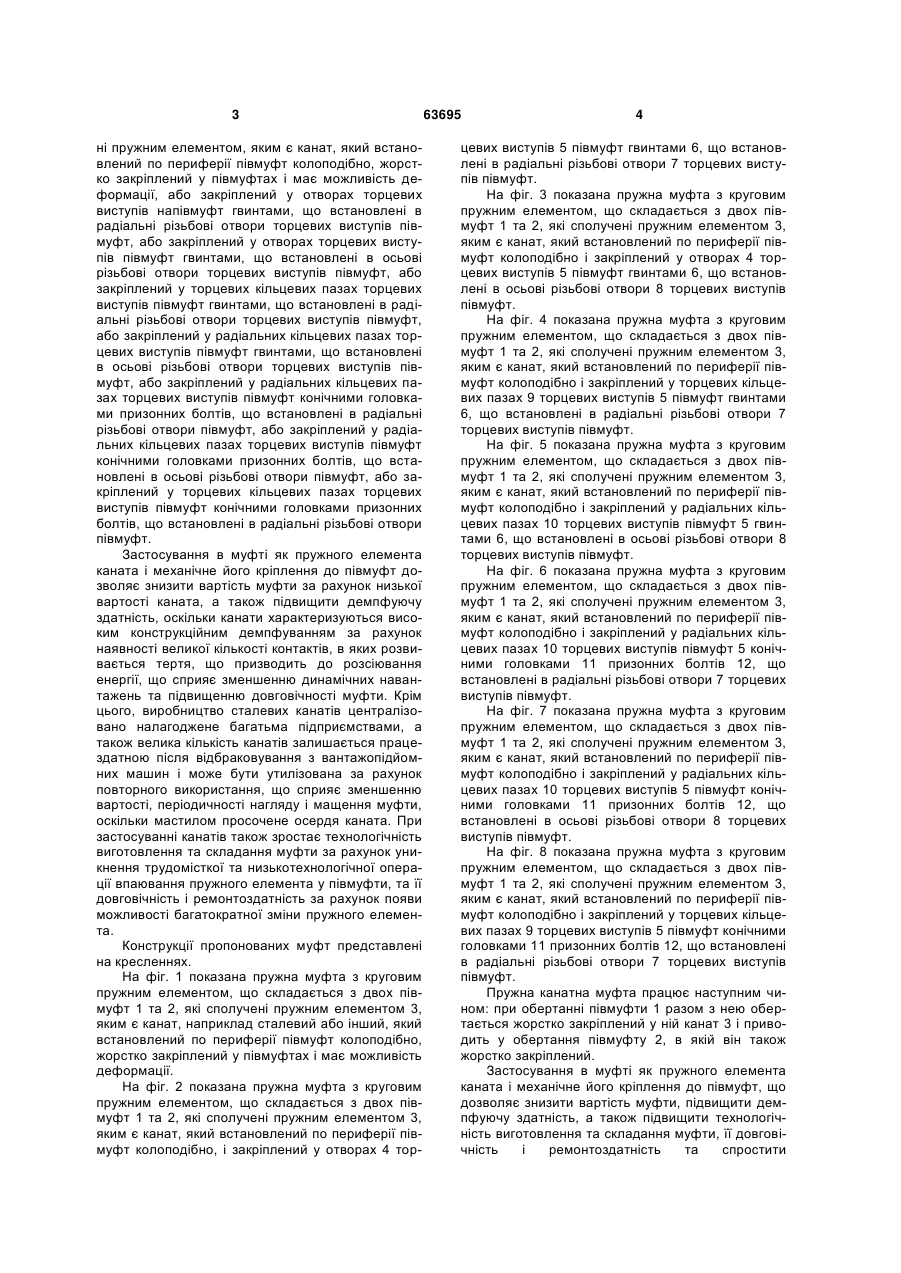

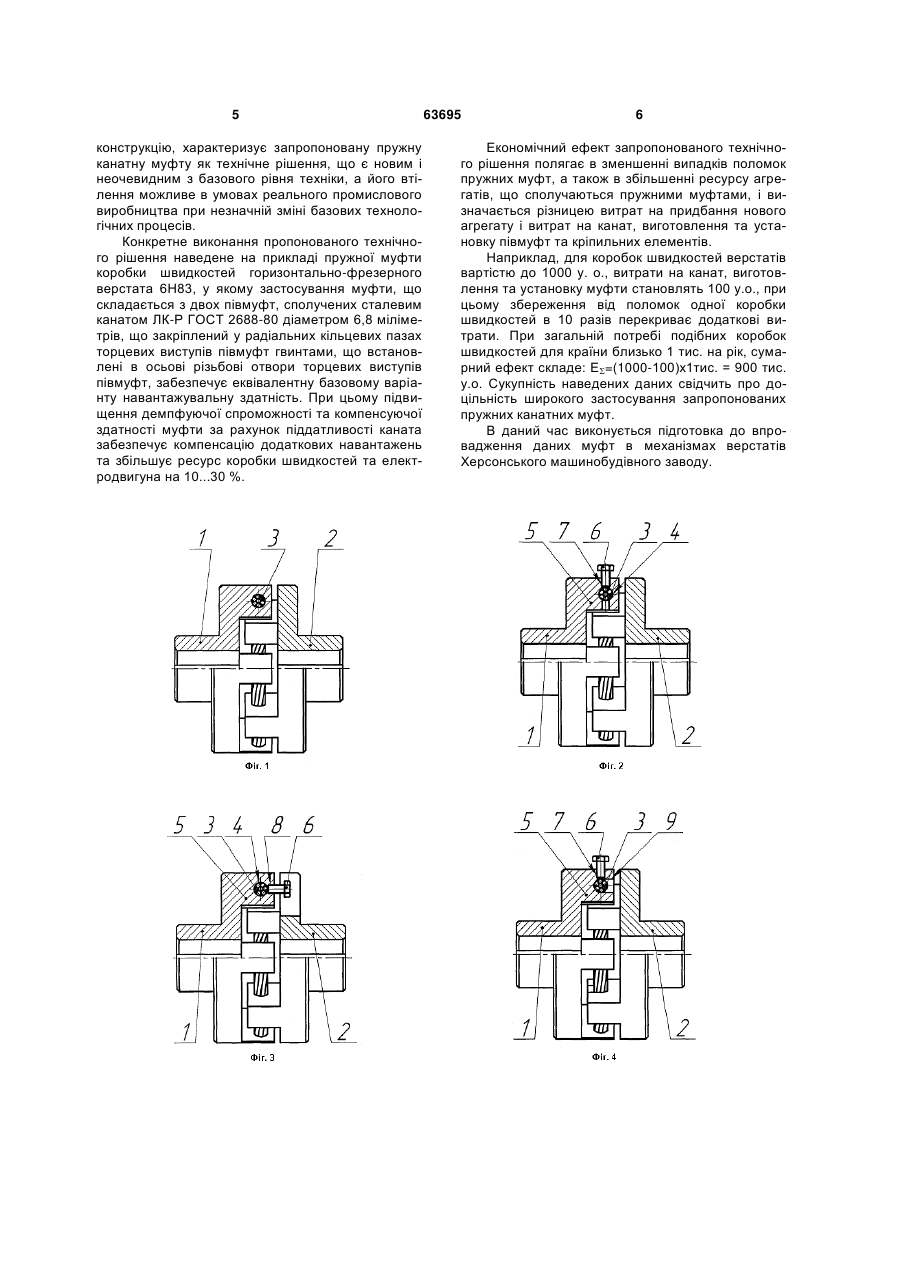

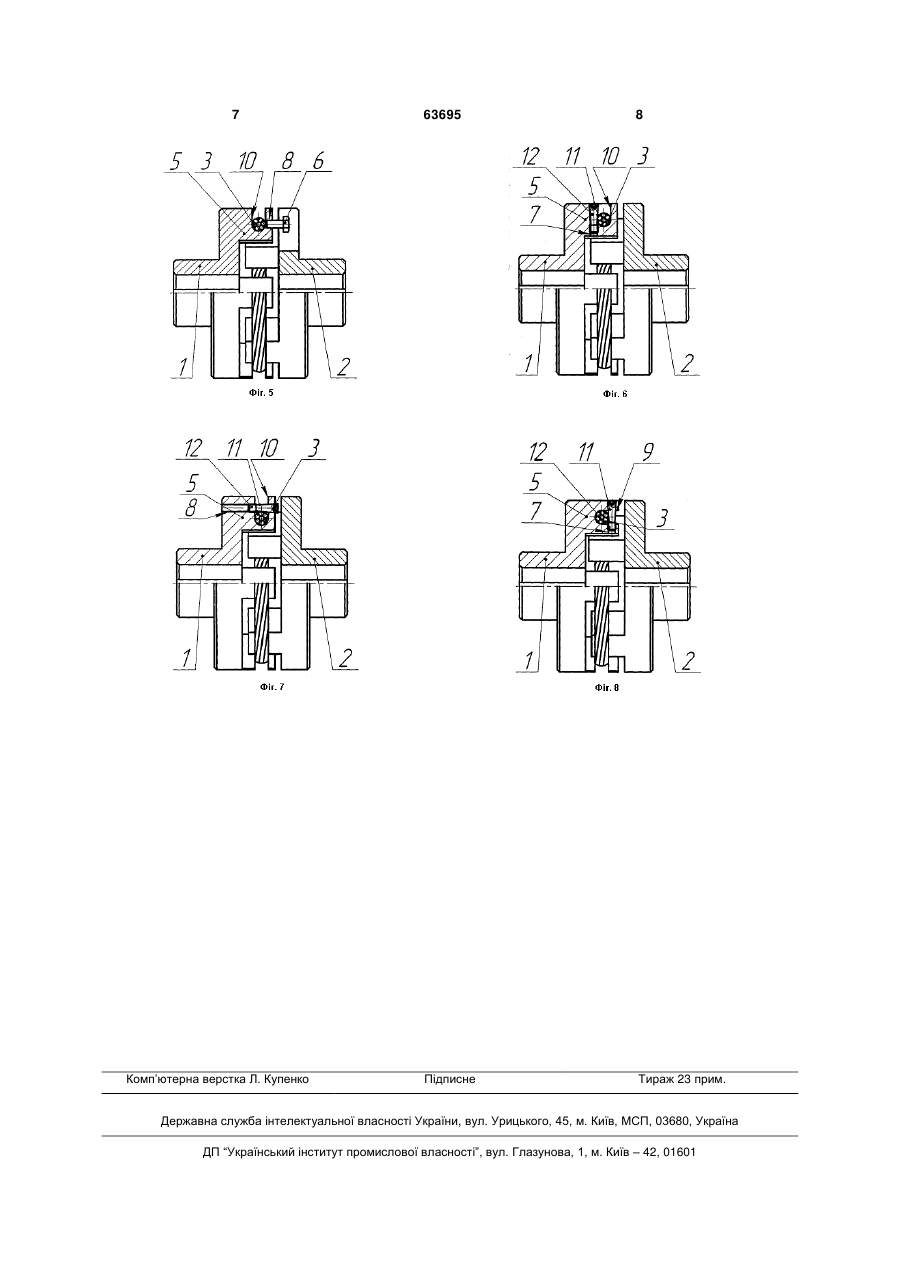

1. Пружна муфта з круговим пружним елементом, що складається з двох півмуфт, які сполучені пружним елементом, яка відрізняється тим, що пружним елементом є канат, який встановлений по периферії півмуфт колоподібно, жорстко закріплений у півмуфтах і має можливість деформації. 2. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у отворах торцевих виступів півмуфт гвинтами, що встановлені в радіальні різьбові отвори торцевих виступів півмуфт. 3. Пружна муфта з круговим пружним елементом за п. 1, яка відрізняється тим, що канат закріплений у отворах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт. U 2 (19) 1 3 ні пружним елементом, яким є канат, який встановлений по периферії півмуфт колоподібно, жорстко закріплений у півмуфтах і має можливість деформації, або закріплений у отворах торцевих виступів напівмуфт гвинтами, що встановлені в радіальні різьбові отвори торцевих виступів півмуфт, або закріплений у отворах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт, або закріплений у торцевих кільцевих пазах торцевих виступів півмуфт гвинтами, що встановлені в радіальні різьбові отвори торцевих виступів півмуфт, або закріплений у радіальних кільцевих пазах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт, або закріплений у радіальних кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в радіальні різьбові отвори півмуфт, або закріплений у радіальних кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в осьові різьбові отвори півмуфт, або закріплений у торцевих кільцевих пазах торцевих виступів півмуфт конічними головками призонних болтів, що встановлені в радіальні різьбові отвори півмуфт. Застосування в муфті як пружного елемента каната і механічне його кріплення до півмуфт дозволяє знизити вартість муфти за рахунок низької вартості каната, а також підвищити демпфуючу здатність, оскільки канати характеризуються високим конструкційним демпфуванням за рахунок наявності великої кількості контактів, в яких розвивається тертя, що призводить до розсіювання енергії, що сприяє зменшенню динамічних навантажень та підвищенню довговічності муфти. Крім цього, виробництво сталевих канатів централізовано налагоджене багатьма підприємствами, а також велика кількість канатів залишається працездатною після відбраковування з вантажопідйомних машин і може бути утилізована за рахунок повторного використання, що сприяє зменшенню вартості, періодичності нагляду і мащення муфти, оскільки мастилом просочене осердя каната. При застосуванні канатів також зростає технологічність виготовлення та складання муфти за рахунок уникнення трудомісткої та низькотехнологічної операції впаювання пружного елемента у півмуфти, та її довговічність і ремонтоздатність за рахунок появи можливості багатократної зміни пружного елемента. Конструкції пропонованих муфт представлені на кресленнях. На фіг. 1 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, наприклад сталевий або інший, який встановлений по периферії півмуфт колоподібно, жорстко закріплений у півмуфтах і має можливість деформації. На фіг. 2 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно, і закріплений у отворах 4 тор 63695 4 цевих виступів 5 півмуфт гвинтами 6, що встановлені в радіальні різьбові отвори 7 торцевих виступів півмуфт. На фіг. 3 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у отворах 4 торцевих виступів 5 півмуфт гвинтами 6, що встановлені в осьові різьбові отвори 8 торцевих виступів півмуфт. На фіг. 4 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у торцевих кільцевих пазах 9 торцевих виступів 5 півмуфт гвинтами 6, що встановлені в радіальні різьбові отвори 7 торцевих виступів півмуфт. На фіг. 5 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у радіальних кільцевих пазах 10 торцевих виступів півмуфт 5 гвинтами 6, що встановлені в осьові різьбові отвори 8 торцевих виступів півмуфт. На фіг. 6 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у радіальних кільцевих пазах 10 торцевих виступів півмуфт 5 конічними головками 11 призонних болтів 12, що встановлені в радіальні різьбові отвори 7 торцевих виступів півмуфт. На фіг. 7 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у радіальних кільцевих пазах 10 торцевих виступів 5 півмуфт конічними головками 11 призонних болтів 12, що встановлені в осьові різьбові отвори 8 торцевих виступів півмуфт. На фіг. 8 показана пружна муфта з круговим пружним елементом, що складається з двох півмуфт 1 та 2, які сполучені пружним елементом 3, яким є канат, який встановлений по периферії півмуфт колоподібно і закріплений у торцевих кільцевих пазах 9 торцевих виступів 5 півмуфт конічними головками 11 призонних болтів 12, що встановлені в радіальні різьбові отвори 7 торцевих виступів півмуфт. Пружна канатна муфта працює наступним чином: при обертанні півмуфти 1 разом з нею обертається жорстко закріплений у ній канат 3 і приводить у обертання півмуфту 2, в якій він також жорстко закріплений. Застосування в муфті як пружного елемента каната і механічне його кріплення до півмуфт, що дозволяє знизити вартість муфти, підвищити демпфуючу здатність, а також підвищити технологічність виготовлення та складання муфти, її довговічність і ремонтоздатність та спростити 5 конструкцію, характеризує запропоновану пружну канатну муфту як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Н83, у якому застосування муфти, що складається з двох півмуфт, сполучених сталевим канатом ЛК-Р ГОСТ 2688-80 діаметром 6,8 міліметрів, що закріплений у радіальних кільцевих пазах торцевих виступів півмуфт гвинтами, що встановлені в осьові різьбові отвори торцевих виступів півмуфт, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості каната забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10...30 %. 63695 6 Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канат, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1000 у. о., витрати на канат, виготовлення та установку муфти становлять 100 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: Е=(1000-100)х1тис. = 900 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружних канатних муфт. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів Херсонського машинобудівного заводу. 7 Комп’ютерна верстка Л. Купенко 63695 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCircular clutch with circular elastic element
Автори англійськоюProtsenko Vladyslav Oleksandrovych, Nastasenko Valentyn Oleksiiovych, Luniaka Klara Vasylivna, Veremeenko Anton Yuriiovych
Назва патенту російськоюУпругая муфта с круговым упругим элементом
Автори російськоюПроценко Владислав Александрович, Настасенко Валентин Алексеевич, Луняка Клара Васильевна, Веремеенко Антон Юрьевич
МПК / Мітки
МПК: F16D 3/52
Мітки: пружним, елементом, пружна, муфта, круговим
