Пристрій для перевезеня і монтажу довгомірних конструкцій

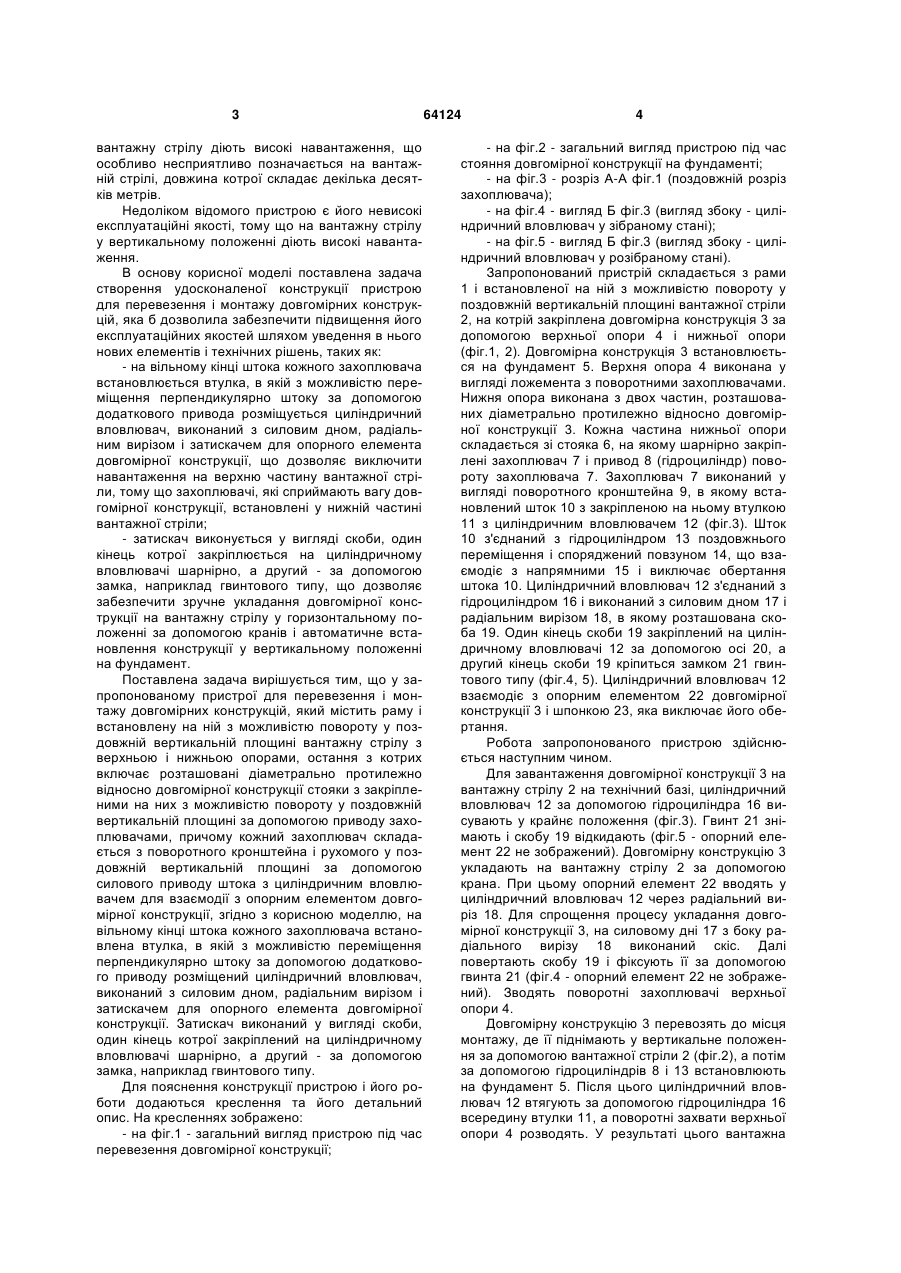

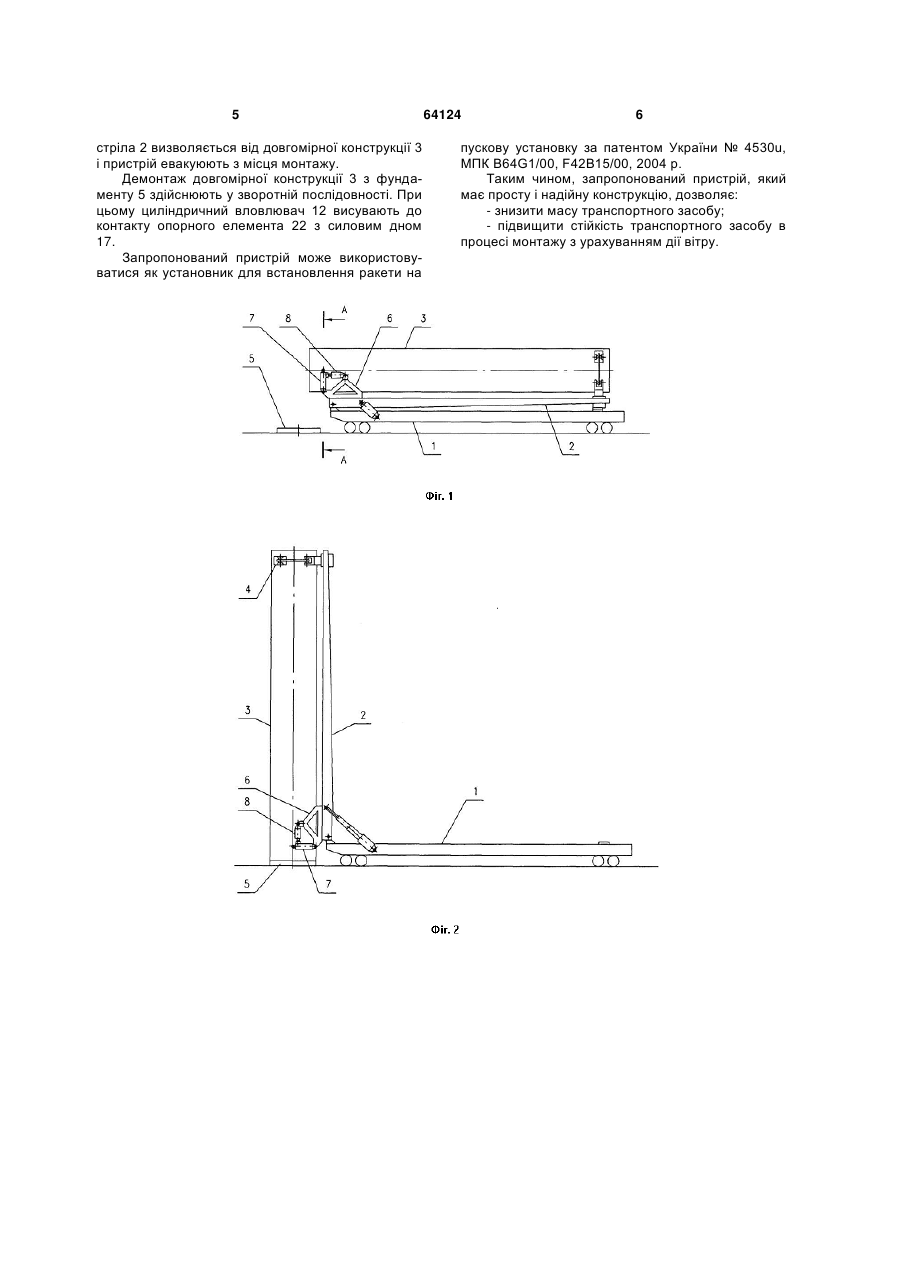

1. Пристрій для перевезення і монтажу довгомірних конструкцій, що містить раму і встановлену на ній з можливістю повороту у поздовжній вертикальній площині вантажну стрілу з верхньою і нижньою опорами, остання з котрих включає розташовані діаметрально протилежно відносно U 1 3 вантажну стрілу діють високі навантаження, що особливо несприятливо позначається на вантажній стрілі, довжина котрої складає декілька десятків метрів. Недоліком відомого пристрою є його невисокі експлуатаційні якості, тому що на вантажну стрілу у вертикальному положенні діють високі навантаження. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою для перевезення і монтажу довгомірних конструкцій, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - на вільному кінці штока кожного захоплювача встановлюється втулка, в якій з можливістю переміщення перпендикулярно штоку за допомогою додаткового привода розміщується циліндричний вловлювач, виконаний з силовим дном, радіальним вирізом і затискачем для опорного елемента довгомірної конструкції, що дозволяє виключити навантаження на верхню частину вантажної стріли, тому що захоплювачі, які сприймають вагу довгомірної конструкції, встановлені у нижній частині вантажної стріли; - затискач виконується у вигляді скоби, один кінець котрої закріплюється на циліндричному вловлювачі шарнірно, а другий - за допомогою замка, наприклад гвинтового типу, що дозволяє забезпечити зручне укладання довгомірної конструкції на вантажну стрілу у горизонтальному положенні за допомогою кранів і автоматичне встановлення конструкції у вертикальному положенні на фундамент. Поставлена задача вирішується тим, що у запропонованому пристрої для перевезення і монтажу довгомірних конструкцій, який містить раму і встановлену на ній з можливістю повороту у поздовжній вертикальній площині вантажну стрілу з верхньою і нижньою опорами, остання з котрих включає розташовані діаметрально протилежно відносно довгомірної конструкції стояки з закріпленими на них з можливістю повороту у поздовжній вертикальній площині за допомогою приводу захоплювачами, причому кожний захоплювач складається з поворотного кронштейна і рухомого у поздовжній вертикальній площині за допомогою силового приводу штока з циліндричним вловлювачем для взаємодії з опорним елементом довгомірної конструкції, згідно з корисною моделлю, на вільному кінці штока кожного захоплювача встановлена втулка, в якій з можливістю переміщення перпендикулярно штоку за допомогою додаткового приводу розміщений циліндричний вловлювач, виконаний з силовим дном, радіальним вирізом і затискачем для опорного елемента довгомірної конструкції. Затискач виконаний у вигляді скоби, один кінець котрої закріплений на циліндричному вловлювачі шарнірно, а другий - за допомогою замка, наприклад гвинтового типу. Для пояснення конструкції пристрою і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на фіг.1 - загальний вигляд пристрою під час перевезення довгомірної конструкції; 64124 4 - на фіг.2 - загальний вигляд пристрою під час стояння довгомірної конструкції на фундаменті; - на фіг.3 - розріз А-А фіг.1 (поздовжній розріз захоплювача); - на фіг.4 - вигляд Б фіг.3 (вигляд збоку - циліндричний вловлювач у зібраному стані); - на фіг.5 - вигляд Б фіг.3 (вигляд збоку - циліндричний вловлювач у розібраному стані). Запропонований пристрій складається з рами 1 і встановленої на ній з можливістю повороту у поздовжній вертикальній площині вантажної стріли 2, на котрій закріплена довгомірна конструкція 3 за допомогою верхньої опори 4 і нижньої опори (фіг.1, 2). Довгомірна конструкція 3 встановлюється на фундамент 5. Верхня опора 4 виконана у вигляді ложемента з поворотними захоплювачами. Нижня опора виконана з двох частин, розташованих діаметрально протилежно відносно довгомірної конструкції 3. Кожна частина нижньої опори складається зі стояка 6, на якому шарнірно закріплені захоплювач 7 і привод 8 (гідроциліндр) повороту захоплювача 7. Захоплювач 7 виконаний у вигляді поворотного кронштейна 9, в якому встановлений шток 10 з закріпленою на ньому втулкою 11 з циліндричним вловлювачем 12 (фіг.3). Шток 10 з'єднаний з гідроциліндром 13 поздовжнього переміщення і споряджений повзуном 14, що взаємодіє з напрямними 15 і виключає обертання штока 10. Циліндричний вловлювач 12 з'єднаний з гідроциліндром 16 і виконаний з силовим дном 17 і радіальним вирізом 18, в якому розташована скоба 19. Один кінець скоби 19 закріплений на циліндричному вловлювачі 12 за допомогою осі 20, а другий кінець скоби 19 кріпиться замком 21 гвинтового типу (фіг.4, 5). Циліндричний вловлювач 12 взаємодіє з опорним елементом 22 довгомірної конструкції 3 і шпонкою 23, яка виключає його обертання. Робота запропонованого пристрою здійснюється наступним чином. Для завантаження довгомірної конструкції 3 на вантажну стрілу 2 на технічний базі, циліндричний вловлювач 12 за допомогою гідроциліндра 16 висувають у крайнє положення (фіг.3). Гвинт 21 знімають і скобу 19 відкидають (фіг.5 - опорний елемент 22 не зображений). Довгомірну конструкцію 3 укладають на вантажну стрілу 2 за допомогою крана. При цьому опорний елемент 22 вводять у циліндричний вловлювач 12 через радіальний виріз 18. Для спрощення процесу укладання довгомірної конструкції 3, на силовому дні 17 з боку радіального вирізу 18 виконаний скіс. Далі повертають скобу 19 і фіксують її за допомогою гвинта 21 (фіг.4 - опорний елемент 22 не зображений). Зводять поворотні захоплювачі верхньої опори 4. Довгомірну конструкцію 3 перевозять до місця монтажу, де її піднімають у вертикальне положення за допомогою вантажної стріли 2 (фіг.2), а потім за допомогою гідроциліндрів 8 і 13 встановлюють на фундамент 5. Після цього циліндричний вловлювач 12 втягують за допомогою гідроциліндра 16 всередину втулки 11, а поворотні захвати верхньої опори 4 розводять. У результаті цього вантажна 5 стріла 2 визволяється від довгомірної конструкції 3 і пристрій евакуюють з місця монтажу. Демонтаж довгомірної конструкції 3 з фундаменту 5 здійснюють у зворотній послідовності. При цьому циліндричний вловлювач 12 висувають до контакту опорного елемента 22 з силовим дном 17. Запропонований пристрій може використовуватися як установник для встановлення ракети на 64124 6 пускову установку за патентом України № 4530u, МПК B64G1/00, F42B15/00, 2004 р. Таким чином, запропонований пристрій, який має просту і надійну конструкцію, дозволяє: - знизити масу транспортного засобу; - підвищити стійкість транспортного засобу в процесі монтажу з урахуванням дії вітру. 7 Комп’ютерна верстка Л. Ціхановська 64124 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
