Муфта для з’єднання труб

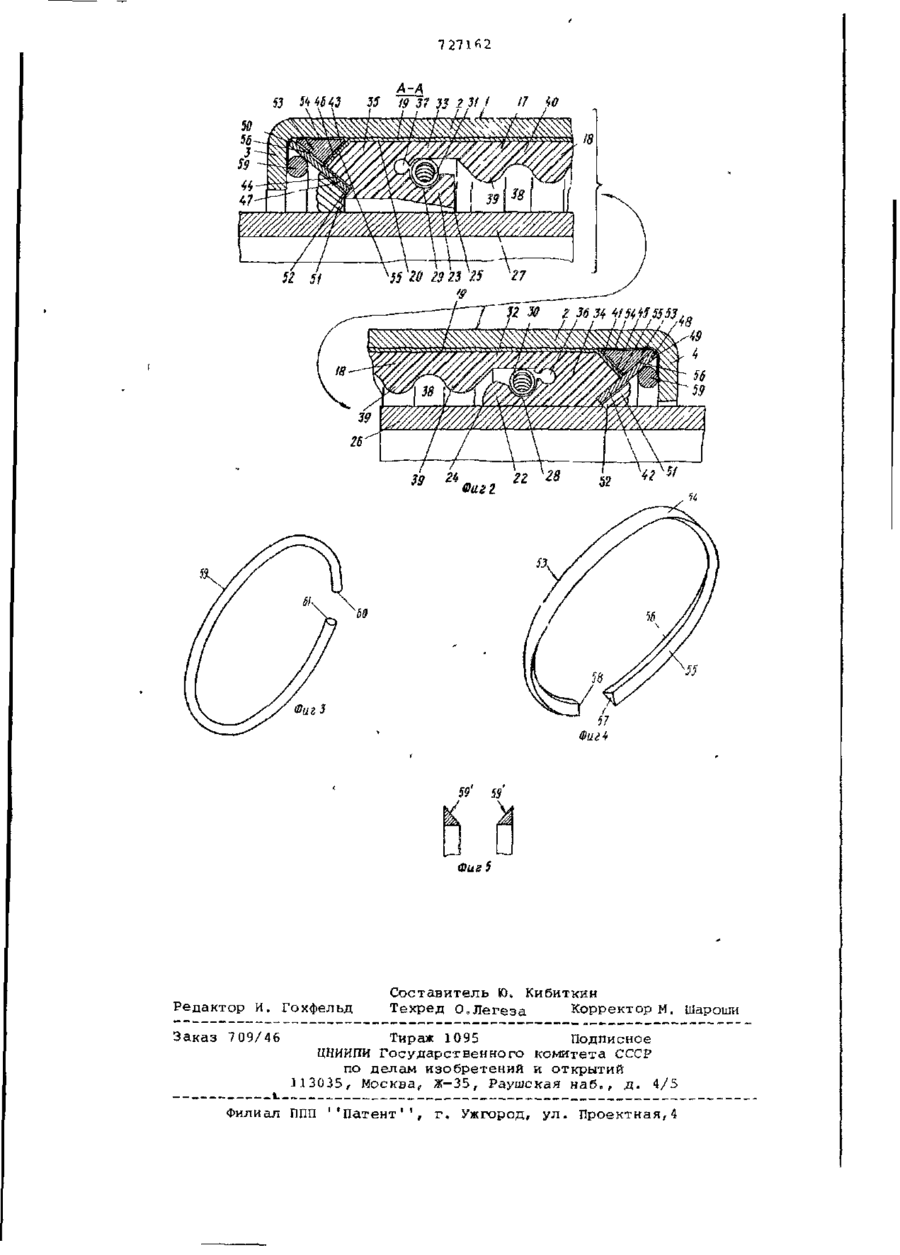

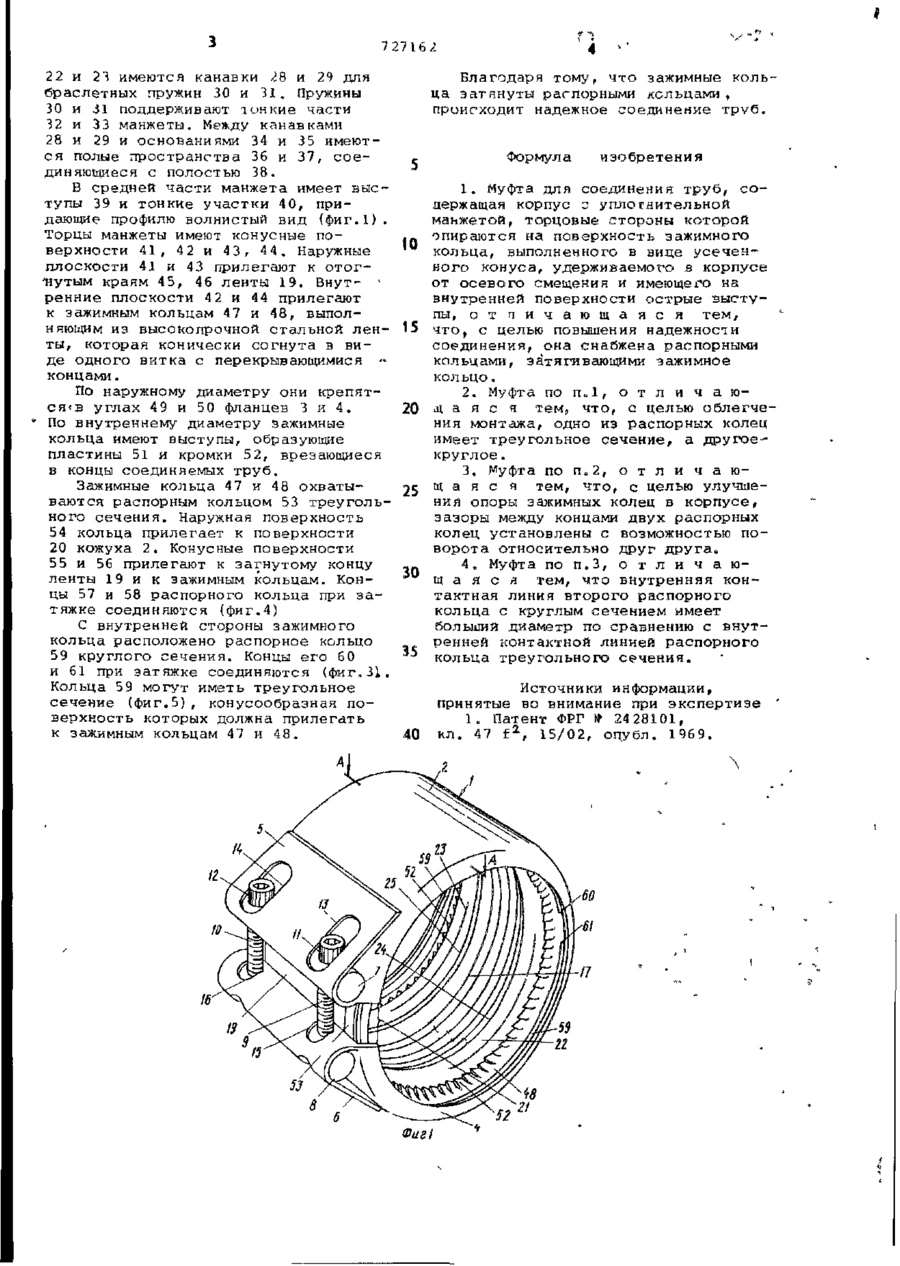

Союз Советских Социалистических Республик 727162 К ПАТЕНТУ (61) Дополнительный к патенту — (22) Заявлено 21,07.77 (21) 2507513/25-08 (23) Приоритет Государственный комитет СССР по делам изобретений и открытий ( З ! ) 2А5376/76 (51) М. Кл. (32) 2 1 . 0 7 . 7 6 F 16 J 15/02 (33) Австрия (53) УДК 6 2-7 6 2 (088.8) Опубликовано 050480. Бюллетень № 13 Дата опубликования описания 05.0480 (72) Автор изобретения Иностранец Иммануэль Штрауб (Швейцария) и (71) заявитель (54) МУФТА ДЛЯ СОЕДИНЕНИЯ ТРУБ 1 Изобретение относится к уплотнительной технике. Известны муфты для соединения труб, содержащие корпус с уплотнительной манжетой, торцовые стороны которой опираются на поверхность зажимного кольца, выполненного в виде усеченного конуса, удерживаемого в корпусе от осевого смещения и имеющего на внутренней поверхности острые выступы [1]• 2 Ча фиг. 1 показана предлагаемая муфта в сборе; на фиг. 2 - разрез А-А фиг.1 (правая часть разреза показана при жестко затянутом корпусе) ; на фиг. 3 - распорное кольцо круглого сечения; на фиг. 4 — то же, треугольного сечения; на фиг. 5 — вариант исполнемия кольца. Муфта содержит корпус 1, кожух которого 2 имеет цилиндрическую форму, а на торцах выполнены фланцы 3 и 4.В месте разъема кожуха имеются загнутые концы 5 и б, которые охваНедостатком их является ненадежтывают стяжные пальцы 7 и 8, соединое соединение труб при отсутствии ненные болтами 9 и 10. Концы 5 и 6 в них давления. можно приварить к кожуху 2. ГоловЦель изобретения — повышение наки 11, 12 болтов 9 и 10 проходят дежности соединения. через отверстия 13, 14 и завинчиЭто достигается тем, что предлаваются в резьбовых отверстиях пальгаемая муфта снабжена распорными 20 ца 8, проходя через отверстия в палькольцами, затягивающими зажимное це 7 и отверстия 15, 16. кольцо, при этом одно из распорных В корпусе расположена резиновая колец имеет треугольное сечение, а манжета 17, перегородка 18 которой другое — круглое, зазоры между конкасается стальной ленты 19, прилецами колец установлены с возможностью их поворота относительно друг друга. 25 ггіющей к внутренней поверхности 20 кожуха. 2 и служащей для перекрыВнутренняя контактная линия распортия зазора 2 1 . Манжета 17 имеет упного кольца с круглым сечением имеет лотнителъные выступы 22 и 23 с кромбольший диаметр по сравнению с внутками 24 и 25, прилегающими к соедиренней контактной линией распорного няемым трубам 26 и 27. На выступах кольца треугольного* сечения. 27162 22 и 24 имеются канавки Л8 и 29 для браслетных пружин 30 и 31„ Пружины 30 и 31 поддержив ают іон кие части 32 и 33 манжеты. Между канав ками 28 и 29 и основани ями 34 и 35 имеютс я полые пространства 36 и 37, с о е диняющиеся с полостью 38. В средней части манжета имеет выступы 39 и тонкие участки 40, придающие профилю волнистый вид ( ф и г . 1 ) . Торцы манжеты имеют конусные поверхности 4 1 , 42 и 4 3 , 44. Наружные плоскости 41 и 43 прилегают к о т о г - % нутым краям 45, 46 ленты 19. Внутренние плоскости 42 и 44 прилегают к зажимным кольцам 47 и 48, выполняющим из высокопрочной стальной л е н ты, которая конически согнута в виде одного витка с перекрывающимися 'концами. По наружному диаметру они крепятс ж в углах 49 и 50 фланцев 3 и 4. По внутреннему диаметру зажимные кольца имеют выступы, образующие пластины 51 и кромки 52, врезающиеся в концы соединяемых т р у б . Зажимные кольца 47 и 48 охватываются распорным кольцом 53 треугольного сечения. Наружная поверхность 54 кольца прилегает к поверхности 20 кожуха 2. Конусные поверхности 55 и 56 прилегают к загнутому концу ленты 19 и к зажимным кольцам. Концы 57 и 58 распорного кольца при з а тяжке соединяются {фиг.4) С внутренней стороны зажимного кольца расположено распорное кольцо 59 круглого сечения. Концы его 60 и 61 при затяжке соединяются ( ф и г , З і , Кольца 5 9 могут иметь треугольное сечение ( ф и г . 5 ) , конусообразная п о верхность которых должна прилегать к зажимным кольцам 47 и 48. Благодаря тому, что зажимные кольца затянуты распорными кольцами, происходит надежное соединение т р у б . Формула 10 15 20 25 30 изобретения 1. Муфта для соединения т р у б , с о держащая корпус с уплотнительной маьжетой, торцовые стороны которой опираются на поверхность зажимного кольца, выполненного в виде у с е ч е н ного конуса, удерживаемого з корпусе от осевого смещения и имеющего на внутренней поверхности острые выступы, о т п и ч а ю щ а я с я тем, что, с целью повышения надежности соединения, она снабжена распорными кольцами, затягивающими зажимное кольцо. 2. Муфта по п и 1 , о т л и ч а юІД а я с я тем, что, с целью облегчения монтажа, одно из распорных колец имеет треугольное сечение, а д р у г о е круглое . 3. Муфта по п . 2 , о т л и ч а ющ а я с я тем, ч т о , с целью улучшения опоры зажимных колец в корпусе, зазоры между концами двух распорных колец установлены с возможностью поворота относительно друг д р у г а . 4 ь Муфта по п . 3 , о т л и ч а ю щ а я с л тем, что внутренняя контактная линия второго распорного кольца с круглым сечением имеет больший диаметр по сравнению с внутренней контактной линией распорного кольца треугольного с е ч е н и я . Источники информации, принятые во внимание при экспертизе 1. Патент ФРГ № 24 28101, кл. 47 f2, 15/02, оігубл. 1969. 21 Фаг! 727162 A -A 51 51 '55 20 13 23 25 27 1Ї 30 Z 36 34 V505 5553, 51 Фиг 4 59 59 Фиг 5 Редактор И. Гохфельд Заказ 709/46 Составитель Ю, Кибиткин Техред О.Легеза Корректор М. Шароши Тираж 1095 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий Л13035, Москва, Ж-35, Раушская н а б , , д. 4/5 Филиал П П ' ' П а т е н т 1 ' , П г . Ужгород, ул. Проектная,4
