Пробовідбірник води

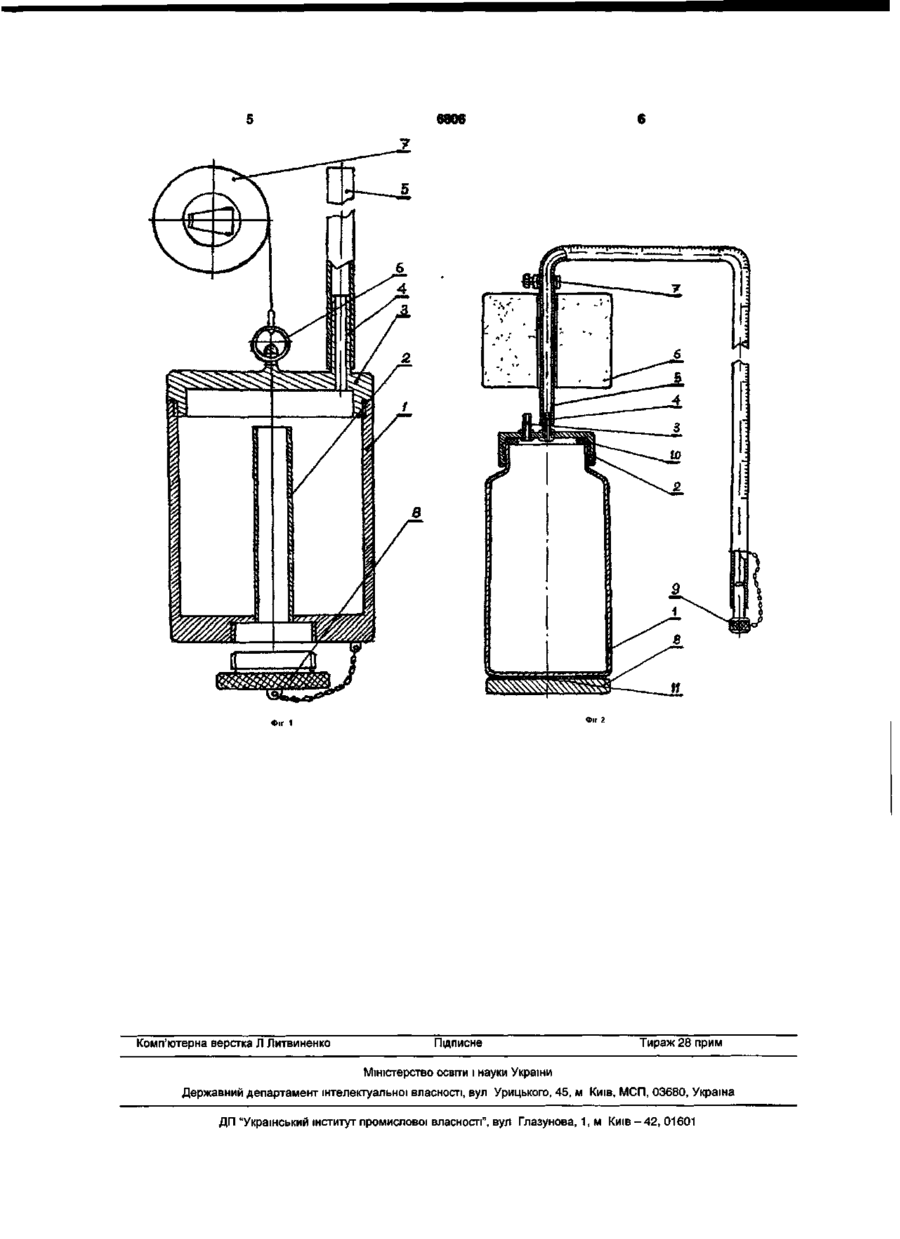

Пробовідбірник води, який включає циліндр з кришкою на різьбовому з'єднанні, один штуцер для наповнення циліндра водою, другий - під шланг із пробкою на зворотному його кінці, який відрізняється тим, що штуцер для наповнення циліндра водою розташований на кришці асиметрично до її центра, а на шланзі з мірними поділками, закріпленому на другому штуцері по центру кришки, установлений пересувний поплавок з обмежувачем, крім того, циліндр і шланг виготовлені із прозорого еластичного матеріалу (поліхлорвініл, фторопласт). Корисна модель відноситься до сільськогосподарського машинобудування, зокрема, до засобів, які використовуються при сучасних методиках як технічне забезпечення при визначенні якості води відкритих водотоків, ставків, водосховищ, каналів та свердловин. Відомий лот-пробовідбірник (Фіг. 1) для відбору разових проб води складається із металевого циліндра 1 зі штуцером 2 у дні, через який проходить заповнення циліндру водою, та верхньої кришки З зі штуцером 4 під гумовий шланг 5 і кріплення 6 під мірну стрічку 7. При замірюванні глибини водосховища нижній штуцер закривається пробкою 8 [1]. При відбиранні таким пробовідбірником проб води із водосховищ у відповідності з технікою безпеки праці необхідно обладнувати спеціальні робочі місця (мостики на греблі, березі, у човні), із яких операторові надається можливість синхронно розмотувати (змотувати) мірну стрічку і гумовий шланг, стабільно утримувати їх під час наповнення циліндра пробою води, але і в цьому випадку технологічність указаних операцій низька. Окрім цього, відбирання проби води у придонному шарі пов'язане із частковим засмоктуванням мулу та рослинних решток через нижній штуцер, що знижує достовірність відібраної проби, зменшує її придатність до аналізу. Поряд з цим, відбір проби води у стальний циліндр та безпосередній контакт її з гумовим шлангом не відповідає вимогам до приладів, які використовуються при мікробіологічних та радіоактивних дослідженнях; не дозволяє контролювати візуально заповнення циліндра пробою. Завданням корисної моделі є розробка пристрою, за допомогою якого вдавалося б відбирати необхідну кількість одноразових та найбільш достовірних проб для: - здійснення контролю якості води по номенклатурі та концентраціях забруднювачів для прийняття реанімаційних заходів тимчасового і довгострокового характеру; - аналіз джерел та причин їх забруднення [2, 3, 4]. Технічним результатом корисної моделі є порівняно кращі економічні, технічні і експлуатаційні показники нової розробки, менша собівартість виготовлення та забезпечення достатньої достовірності при відбиранні проб води. Конструкція пробовідбірника дозволяє закидати його з греблі (берега) у певне місце водосховища, річки та опускати у свердловину, при цьому потреба в спеціальних містках, човнах відсутня, що зменшує вимоги до дотримання оператором техніки безпеки праці при відбиранні одноразових проб. Прозорий матеріал циліндра та шланга дозволяє візуально контролювати як ступінь заповнення циліндра водою, так і наявність краплин води у шлангу від яких необхідно звільнятись при наступному відбиранні проби. При цьому утримання циліндра на певній глибині при наповненні його водою здійснюється за допомогою поплавка на (О 00 о О) 6806 гнучкому шланзі із сантиметровими поділками, на що оператор ніяких зусиль не докладає. На Фіг.2 поданий ескіз запропонованого пробовідбірника для відбору проб води, який складається із прозорого циліндра 1 об'ємом 0,5л (діаметр 80мм, довжина 100мм); кришки 2 із боковим штуцером 3, через який відбувається заповнення циліндра водою, та центральним штуцером 4, на якому закріплений прозорий шланг 5 з сантиметровими поділками довжиною 12м. Внутрішній діаметр шланга - у межах Змм, а штуцерів 3 і 4 3,5мм. На шлангу знаходиться поплавок 6 із твердого пінопласту М35 об'ємом 790см 3 (діаметр поплавка 86мм, довжина 140мм) та обмежувач 7. Урівнююча свинцева маса 8 вагою 710г занурює пустий циліндр у воду на глибину, що дорівнює віддалі від місця установки обмежувача 7 до кришки 2, а пробка 9 (відкриття чи закриття її) служить для керування процесом заповнення циліндра 1 водою. Прокладки 10 і 11 із пробкового матеріалу виконують герметизуючу функцію між кришкою 2, урівнюючою масою 8 та циліндром 1. Основні технологічні операції по підготовці пробовідбірника та принцип його дії такі: - на березі (греблі) водосховища, річки, ставка, свердловини оператор розкладає шланг 5, закриває його пробкою 9 та опускає циліндр 1 у воду для перевірки герметичності системи «циліндр 1 кришка 2 - шланг 5 - пробка 9», для чого достатньо занурити циліндр 1 у воду і протримати його 1,01,5хв. Якщо система герметична, то циліндр 1 водою не повинен наповнюватись і прокладки 10 і 11 виконують свою ущільнюючу роль. Потім на необхідній віддалі від кришки 2 циліндра 1 на шланзі 5 з допомогою обмежувача 7 встановлюється поплавок 6, і при закритій пробці 9 циліндр 1 з поплавком 6 і шлангом 5 однією рукою закидаються у певне місце водосховища (річки), а зворотний кінець шланга 5 притримується другою рукою. Урівнююча маса 8 занурює циліндр 1 на глибину, яка дорівнює віддалі від верхньої кришки 2 до обмежувача 7 на шлангу 5. При відкриванні пробки 9 через штуцер 3 протягом 1,0-1,5хв., відбувається заповнення циліндра 1 пробою води і поступове занурення поплавка 6, а коли його верхня частина залишиться не зануреною у межах 1,5-2,0см, це орієнтує оператора про повне заповнення циліндра 1 пробою води. Після цього пробка 9 закривається, циліндр 1 з допомогою шланга 5 підтягується до оператора і при відкритій пробці 9 через штуцер 3 або при знятій кришці 7 вода зливається у підготовану герметичну посудину із нейтрального матеріалу. При відбиранні наступної проби оператор при необхідності звільняє шляхом продування шланг 5 від водяних краплин і знову повторює операції по відбору проб. При замірюванні глибини водосховища, ставка, річки обмежувач 7 з поплавком 6 пересувається поступово в бік закритої пробки 9, а циліндр 1 періодично закидається у воду до тих пір, поки поплавок 6 із вертикального починає займати горизонтальне положення; відлік глибини проводиться по мітках на шлангу 5 у місці кріплення обмежувача 7. Результати лабораторних випробувань підтвердили конструктивну простоту та надійність пробовідбірника при відборі одноразових проб води, а також знизити окремі вимоги щодо техніки безпеки праці. Такий пробовідбірник може використовуватись широким колом відповідних спеціалістів навчальних, науково-дослідних закладів, станцій та інших організацій, які пов'язані з контролем якості води та контролюючими функціями. Собівартість виготовлення запропонованого пробовідбірника у порівнянні з прототипом менша на 30-40%, оскільки вартість матеріалу незначна, а потреба в токарних, зварювальних і слюсарних роботах на виготовлення основної деталі - циліндра - відсутня. У ролі циліндра може бути використаний існуючий промислової поставки прозорий посуд з кришкою на різьбовому з'єднанні об'ємом 0,5л, відлитий із поліхролвінілу чи фторопласту. Пробовідбірник може бути використаний для відбору проб світлих нафтопродуктів і розчинників, які зберігаються у горизонтальних (вертикальних) стальних резервуарах з метою аналізу вмісту механічних домішок, продуктів корозії та визначення октанового і цетанового числа. Література 1. Руденко А.И. Нефтехозяйство колхозов и совхозов. -М.: «Колос», 1975. 2. Руденко А.И., Ленский А.В. Нефтехозяйство колхозов и совхозов. -М.: «Колос», 1965. 3. Фомин ГС. Вода. Контроль химической, бактериальной и радиационной безопасности по международным стандартам. -М.: 2000. 4. Мазаев ВТ., Шлепнина Т.Г., Мадрыгин В.И. Контроль качества питьевой воды. -М.: «Колос», 1999. wmmmm Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
