Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів

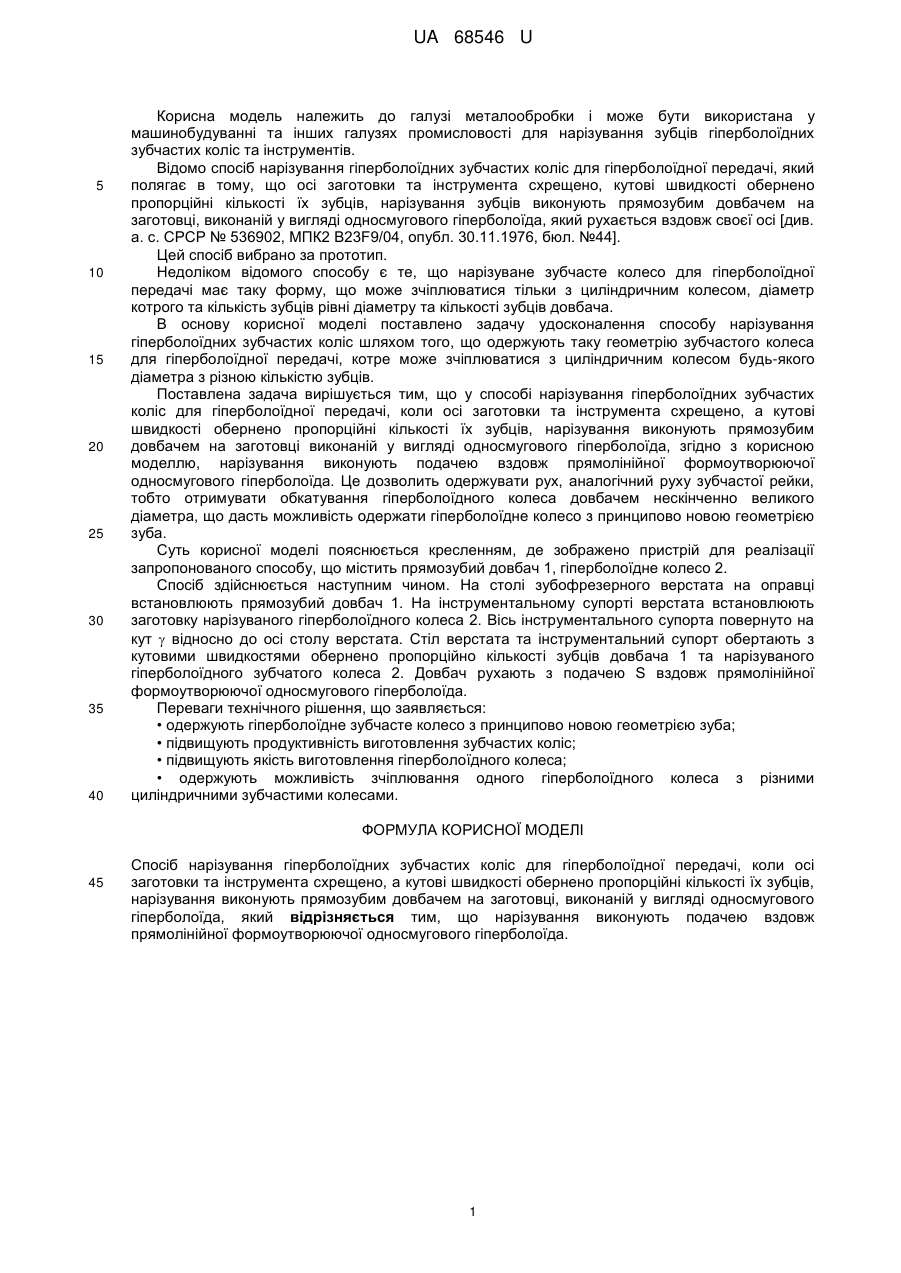

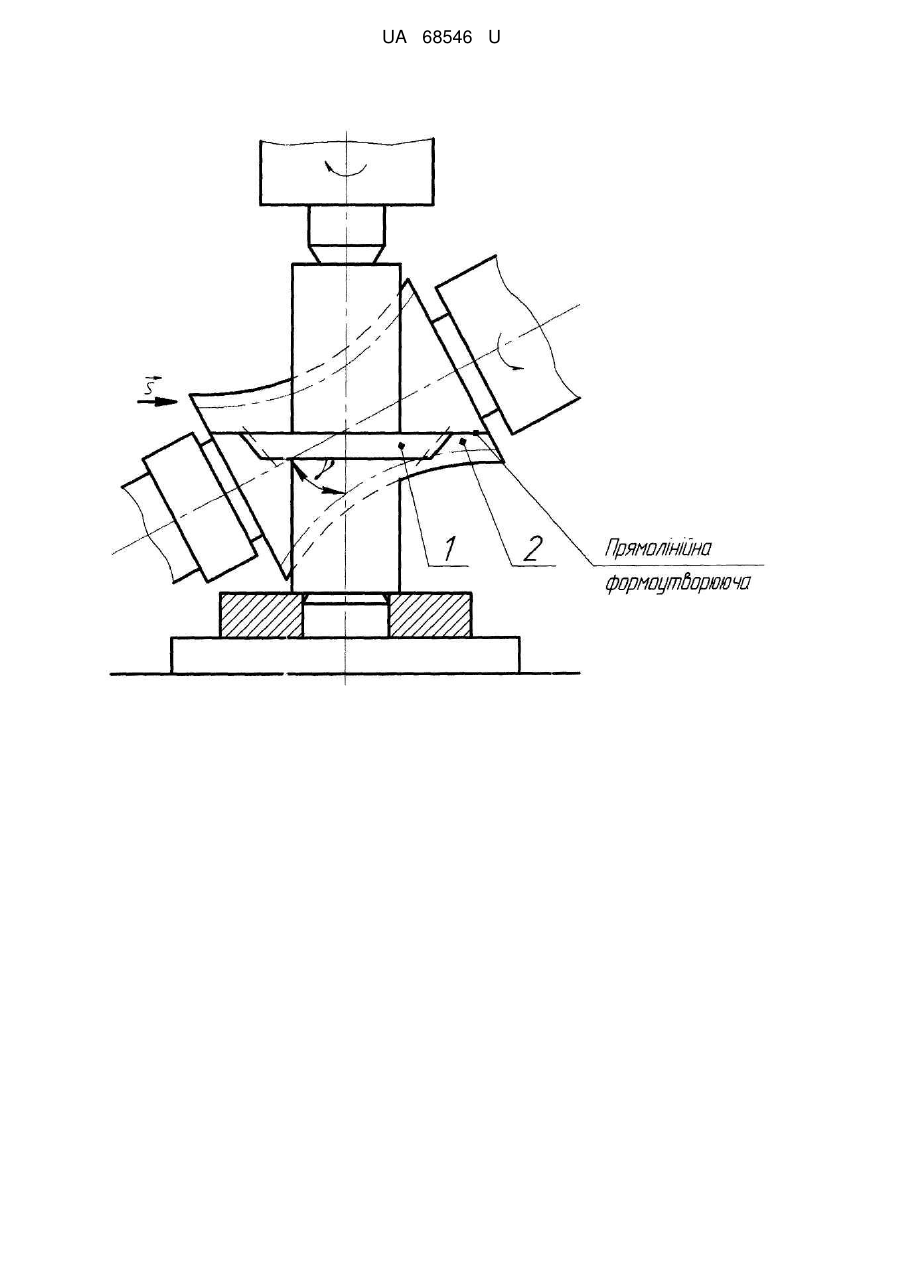

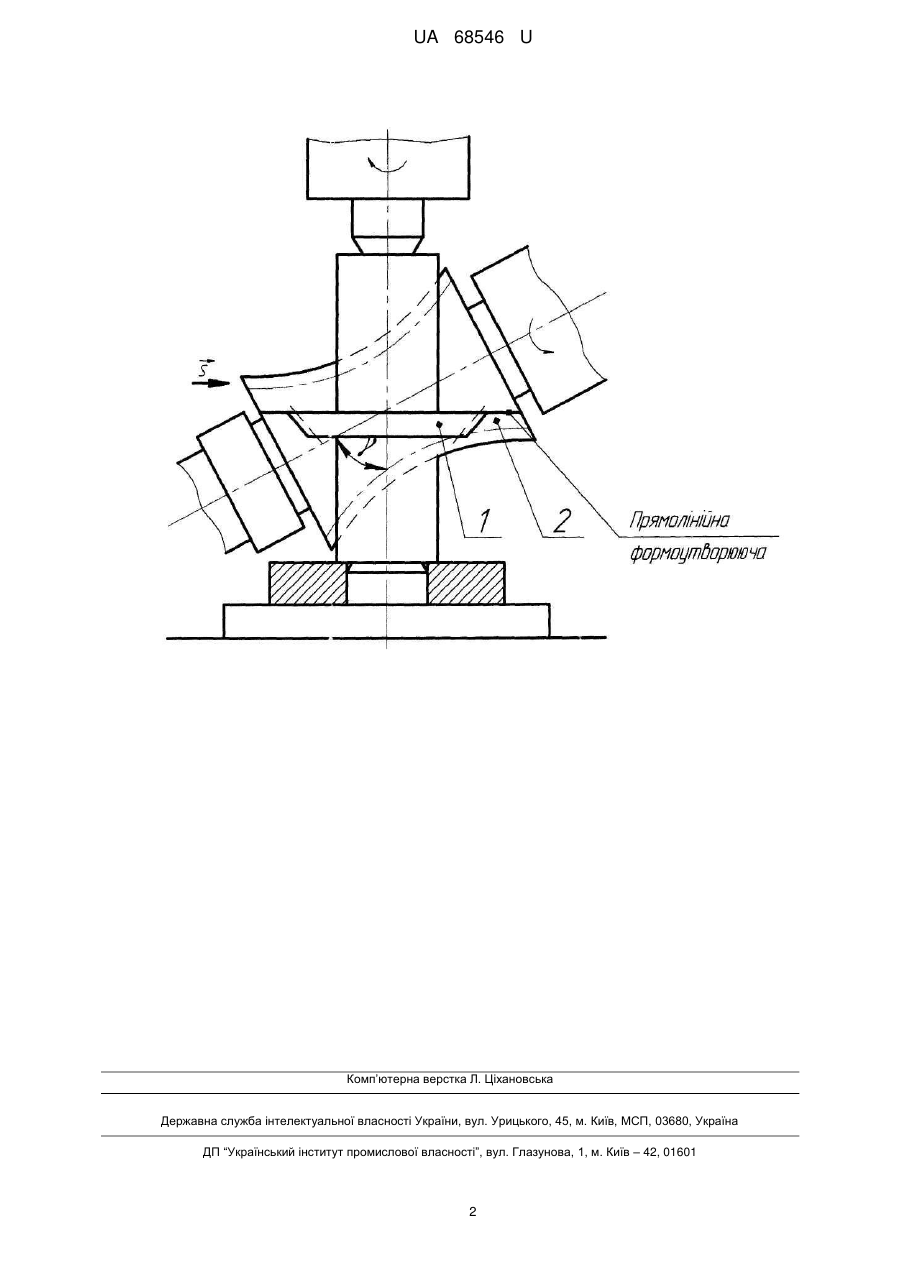

Реферат: Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, а нарізування виконують подачею вздовж прямолінійної формоутворюючої односмугового гіперболоїда. UA 68546 U (12) UA 68546 U UA 68546 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі металообробки і може бути використана у машинобудуванні та інших галузях промисловості для нарізування зубців гіперболоїдних зубчастих коліс та інструментів. Відомо спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, який полягає в тому, що осі заготовки та інструмента схрещено, кутові швидкості обернено пропорційні кількості їх зубців, нарізування зубців виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, який рухається вздовж своєї осі [див. а. с. СРСР № 536902, МПК2 B23F9/04, опубл. 30.11.1976, бюл. №44]. Цей спосіб вибрано за прототип. Недоліком відомого способу є те, що нарізуване зубчасте колесо для гіперболоїдної передачі має таку форму, що може зчіплюватися тільки з циліндричним колесом, діаметр котрого та кількість зубців рівні діаметру та кількості зубців довбача. В основу корисної моделі поставлено задачу удосконалення способу нарізування гіперболоїдних зубчастих коліс шляхом того, що одержують таку геометрію зубчастого колеса для гіперболоїдної передачі, котре може зчіплюватися з циліндричним колесом будь-якого діаметра з різною кількістю зубців. Поставлена задача вирішується тим, що у способі нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці виконаній у вигляді односмугового гіперболоїда, згідно з корисною моделлю, нарізування виконують подачею вздовж прямолінійної формоутворюючої односмугового гіперболоїда. Це дозволить одержувати рух, аналогічний руху зубчастої рейки, тобто отримувати обкатування гіперболоїдного колеса довбачем нескінченно великого діаметра, що дасть можливість одержати гіперболоїдне колесо з принципово новою геометрією зуба. Суть корисної моделі пояснюється кресленням, де зображено пристрій для реалізації запропонованого способу, що містить прямозубий довбач 1, гіперболоїдне колесо 2. Спосіб здійснюється наступним чином. На столі зубофрезерного верстата на оправці встановлюють прямозубий довбач 1. На інструментальному супорті верстата встановлюють заготовку нарізуваного гіперболоїдного колеса 2. Вісь інструментального супорта повернуто на кут  відносно до осі столу верстата. Стіл верстата та інструментальний супорт обертають з кутовими швидкостями обернено пропорційно кількості зубців довбача 1 та нарізуваного гіперболоїдного зубчатого колеса 2. Довбач рухають з подачею S вздовж прямолінійної формоутворюючої односмугового гіперболоїда. Переваги технічного рішення, що заявляється: • одержують гіперболоїдне зубчасте колесо з принципово новою геометрією зуба; • підвищують продуктивність виготовлення зубчастих коліс; • підвищують якість виготовлення гіперболоїдного колеса; • одержують можливість зчіплювання одного гіперболоїдного колеса з різними циліндричними зубчастими колесами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують подачею вздовж прямолінійної формоутворюючої односмугового гіперболоїда. 1 UA 68546 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
