Спосіб нарізування гіперболоїдних зубчастих коліс
Формула / Реферат
Спосіб нарізування гіперболоїдних зубчастих коліс, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, одночасно двома подачами вздовж осі довбача та вздовж осі нарізуваного гіперболоїдного колеса, який відрізняється тим, що довбачу додають додаткове обертання за рахунок гітари диференціала верстата, що дорівнює куту нахилу зуба нарізуваного гіперболоїдного колеса.
Текст

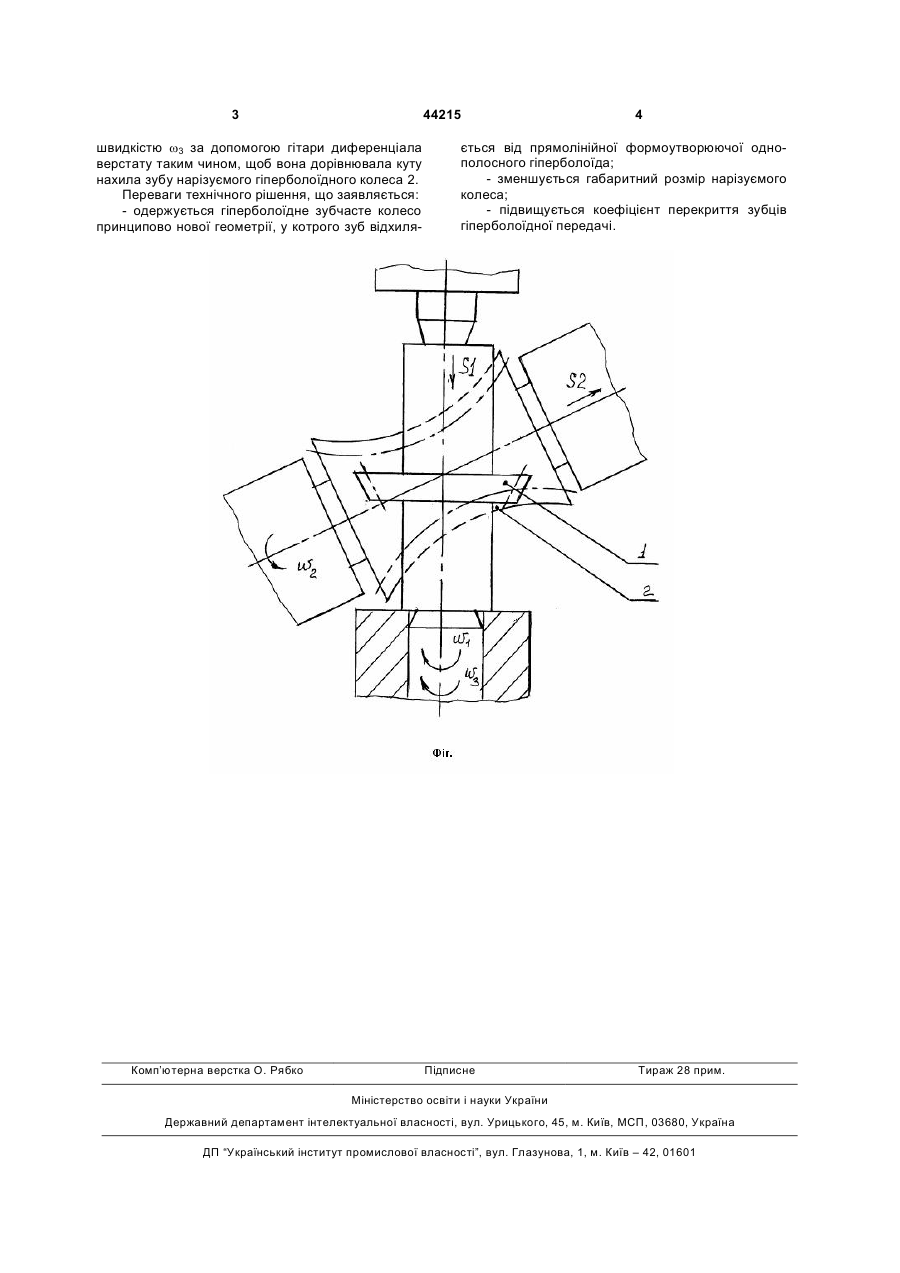

Спосіб нарізування гіперболоїдних зубчастих коліс, коли осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості 3 44215 швидкістю w3 за допомогою гітари диференціала верстату таким чином, щоб вона дорівнювала куту нахила зубу нарізуємого гіперболоїдного колеса 2. Переваги технічного рішення, що заявляється: - одержується гіперболоїдне зубчасте колесо принципово нової геометрії, у котрого зуб відхиля Комп’ютерна верстка О. Рябко 4 ється від прямолінійної формоутворюючої однополосного гіперболоїда; - зменшується габаритний розмір нарізуємого колеса; - підвищується коефіцієнт перекриття зубців гіперболоїдної передачі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for cutting hyperboloid gear wheels
Автори англійськоюVitrenko Oleksii Volodymyrovych
Назва патенту російськоюСпособ нарезания гиперболоидных зубчатых колес
Автори російськоюВитренко Алексей Владимирович
МПК / Мітки
МПК: B23F 9/00
Мітки: гіперболоїдних, спосіб, зубчастих, коліс, нарізування
