Бульбосадильний агрегат

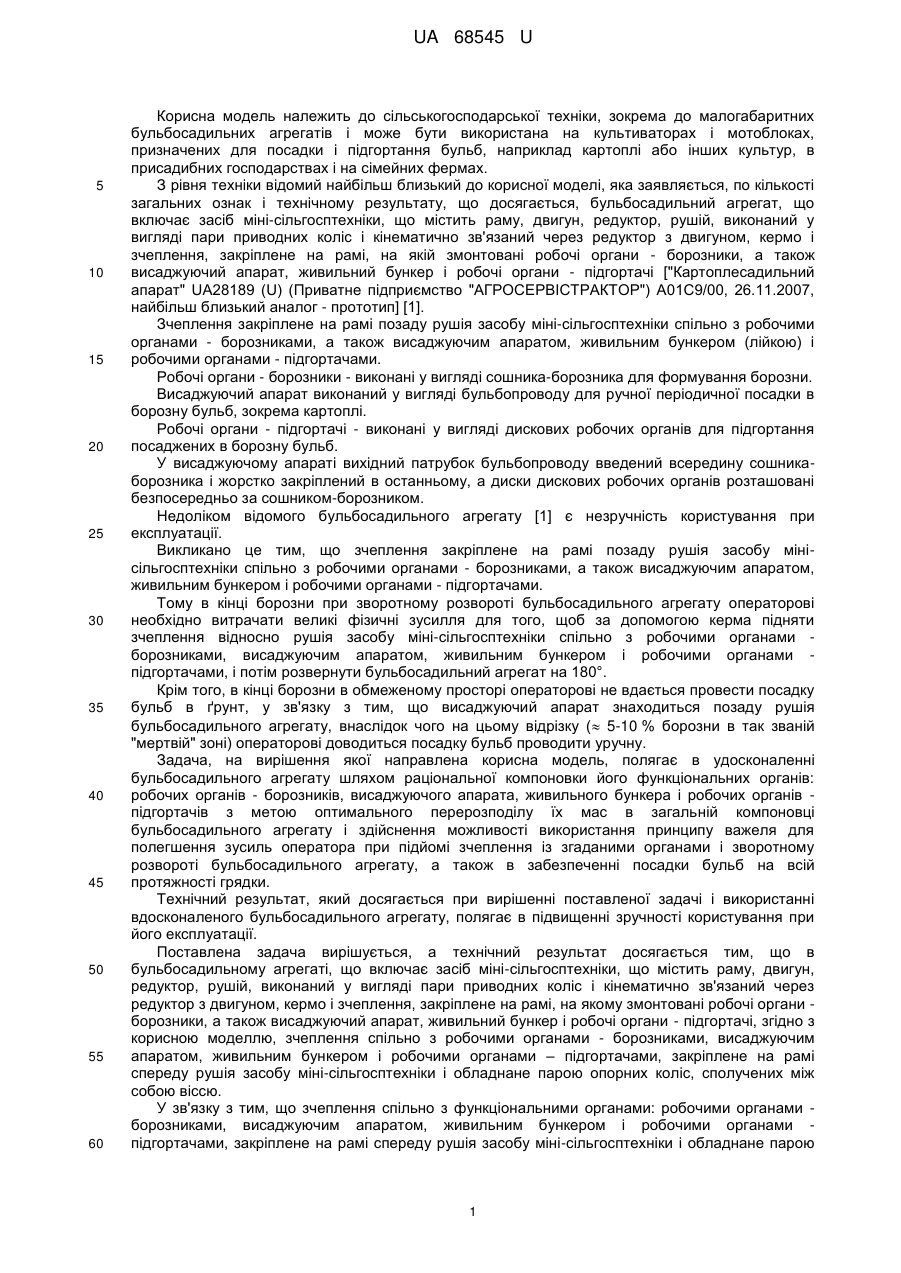

Реферат: UA 68545 U UA 68545 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської техніки, зокрема до малогабаритних бульбосадильних агрегатів і може бути використана на культиваторах і мотоблоках, призначених для посадки і підгортання бульб, наприклад картоплі або інших культур, в присадибних господарствах і на сімейних фермах. З рівня техніки відомий найбільш близький до корисної моделі, яка заявляється, по кількості загальних ознак і технічному результату, що досягається, бульбосадильний агрегат, що включає засіб міні-сільгосптехніки, що містить раму, двигун, редуктор, рушій, виконаний у вигляді пари приводних коліс і кінематично зв'язаний через редуктор з двигуном, кермо і зчеплення, закріплене на рамі, на якій змонтовані робочі органи - борозники, а також висаджуючий апарат, живильний бункер і робочі органи - підгортачі ["Картоплесадильний апарат" UA28189 (U) (Приватне підприємство "АГРОСЕРВІСТРАКТОР") А01С9/00, 26.11.2007, найбільш близький аналог - прототип] [1]. Зчеплення закріплене на рамі позаду рушія засобу міні-сільгосптехніки спільно з робочими органами - борозниками, а також висаджуючим апаратом, живильним бункером (лійкою) і робочими органами - підгортачами. Робочі органи - борозники - виконані у вигляді сошника-борозника для формування борозни. Висаджуючий апарат виконаний у вигляді бульбопроводу для ручної періодичної посадки в борозну бульб, зокрема картоплі. Робочі органи - підгортачі - виконані у вигляді дискових робочих органів для підгортання посаджених в борозну бульб. У висаджуючому апараті вихідний патрубок бульбопроводу введений всередину сошникаборозника і жорстко закріплений в останньому, а диски дискових робочих органів розташовані безпосередньо за сошником-борозником. Недоліком відомого бульбосадильного агрегату [1] є незручність користування при експлуатації. Викликано це тим, що зчеплення закріплене на рамі позаду рушія засобу мінісільгосптехніки спільно з робочими органами - борозниками, а також висаджуючим апаратом, живильним бункером і робочими органами - підгортачами. Тому в кінці борозни при зворотному розвороті бульбосадильного агрегату операторові необхідно витрачати великі фізичні зусилля для того, щоб за допомогою керма підняти зчеплення відносно рушія засобу міні-сільгосптехніки спільно з робочими органами борозниками, висаджуючим апаратом, живильним бункером і робочими органами підгортачами, і потім розвернути бульбосадильний агрегат на 180°. Крім того, в кінці борозни в обмеженому просторі операторові не вдається провести посадку бульб в ґрунт, у зв'язку з тим, що висаджуючий апарат знаходиться позаду рушія бульбосадильного агрегату, внаслідок чого на цьому відрізку ( 5-10 % борозни в так званій "мертвій" зоні) операторові доводиться посадку бульб проводити уручну. Задача, на вирішення якої направлена корисна модель, полягає в удосконаленні бульбосадильного агрегату шляхом раціональної компоновки його функціональних органів: робочих органів - борозників, висаджуючого апарата, живильного бункера і робочих органів підгортачів з метою оптимального перерозподілу їх мас в загальній компоновці бульбосадильного агрегату і здійснення можливості використання принципу важеля для полегшення зусиль оператора при підйомі зчеплення із згаданими органами і зворотному розвороті бульбосадильного агрегату, а також в забезпеченні посадки бульб на всій протяжності грядки. Технічний результат, який досягається при вирішенні поставленої задачі і використанні вдосконаленого бульбосадильного агрегату, полягає в підвищенні зручності користування при його експлуатації. Поставлена задача вирішується, а технічний результат досягається тим, що в бульбосадильному агрегаті, що включає засіб міні-сільгосптехніки, що містить раму, двигун, редуктор, рушій, виконаний у вигляді пари приводних коліс і кінематично зв'язаний через редуктор з двигуном, кермо і зчеплення, закріплене на рамі, на якому змонтовані робочі органи борозники, а також висаджуючий апарат, живильний бункер і робочі органи - підгортачі, згідно з корисною моделлю, зчеплення спільно з робочими органами - борозниками, висаджуючим апаратом, живильним бункером і робочими органами – підгортачами, закріплене на рамі спереду рушія засобу міні-сільгосптехніки і обладнане парою опорних коліс, сполучених між собою віссю. У зв'язку з тим, що зчеплення спільно з функціональними органами: робочими органами борозниками, висаджуючим апаратом, живильним бункером і робочими органами підгортачами, закріплене на рамі спереду рушія засобу міні-сільгосптехніки і обладнане парою 1 UA 68545 U 5 10 15 20 25 30 35 40 45 50 55 60 опорних коліс, сполучених між собою віссю, досягається раціональна компоновка його згаданих функціональних органів і оптимальний перерозподіл їх мас в загальній компоновці бульбосадильного агрегату. При цьому надається можливість використання принципу двоплечого важеля з опорою в середній частині для полегшення зусиль оператора при підйомі зчеплення із згаданими функціональними органами і зворотному розвороті бульбосадильного агрегату, у якому одним (заднім) плечем є кермо, другим (переднім) плечем є зчеплення зі встановленими на ній функціональними органами: робочими органами - борозниками, висаджуючим апаратом, живлячим бункером, робочими органами - підгортачами - і парою опорних коліс, сполучених між собою віссю, а опорою є рушій, виконаний у вигляді пари приводних коліс. При посадці бульб оператор, керуючий бульбосадильним агрегатом, незначним зусиллям опускає кермо вниз, і зчеплення спільно з функціональними органами: робочими органами борозниками, висаджуючим апаратом, живильним бункером, робочими органами підгортачами, і парою опорних коліс, сполучених між собою віссю, підводиться над ґрунтом щодо рушія, виконаного у вигляді пари приводних коліс. Оператор, не витрачаючи великих зусиль, розгортає бульбосадильний агрегат на 180°, підводить кермо, опускає зчеплення спільно з функціональними органами: робочими органами борозниками, висаджуючим апаратом, живильним бункером, робочими органами підгортачами, і парою опорних коліс, сполучених між собою віссю, і продовжує посадку бульб у зворотному напрямі по суміжній борозні, забезпечуючи посадку їх на всій протяжності грядки, внаслідок чого підвищується зручність користування при експлуатації бульбосадильного агрегату. Бульбосадильний агрегат має і інші модифікації і відмінності від прототипу, що створюють додатковий технічний результат. У бульбосадильному агрегаті, згідно з корисною моделлю, висаджуючий апарат (модифікація 1) містить стрічковий елеватор із закріпленими на ньому із заданим кроком ложковими захоплювачами для транспортування бульб з живильного бункера в сформовану борозну, ведучий шків якого закріплений на осі опорних коліс, а ведений шків закріплений на осі, встановленій у верхній частині коробчатого корпусу висаджуючого апарата. За рахунок згаданих удосконалень висаджуючого апарата (модифікація 1) бульбосадильного агрегату досягається механічна подача бульб і здійснюється практично автоматична їх посадка в борозну, що також підвищує зручність користування при експлуатації бульбосадильного агрегату. У бульбосадильному агрегаті, згідно з корисною моделлю, висаджуючий апарат (модифікація 2) містить стрічковий елеватор із закріпленими на ньому із заданим кроком ложковими захоплювачами для транспортування бульб, з живильного бункера в сформовану борозну, ведучий шків якого закріплений на верхній осі, встановленій у верхній частині коробчатого корпусу висаджуючого апарата, а ведений шків закріплений на нижній осі, встановленій в нижній частині коробчатого корпусу, при цьому на осі опорних коліс закріплений блок ведучих малих зірочок різного діаметра, а на верхній осі закріплений блок ведених великих зірочок різного діаметра, одна пара яких зв'язана ланцюгом. За рахунок згаданих удосконалень висаджуючого апарата (модифікація 2) бульбосадильного агрегату досягається механічна подача бульб і здійснюється практично автоматична їх посадка в борозну, що підвищує зручність користування при експлуатації бульбосадильного агрегату а також надається можливість шляхом зміни пар блока ведучих малих зірочок і блока ведених великих зірочок змінювати їх діаметри і тим самим регулювати відстань між бульбами при посадці їх в ґрунт. Надалі корисна модель пояснюється прикладом її виконання і використання з посиланнями на креслення, що додаються. На фіг. 1 зображений бульбосадильний агрегат, загальний вид. На фіг. 2 зображений бульбосадильний агрегат, вид зверху. На фіг. 3 зображений висаджуючий апарат (модифікація 1) бульбосадильного агрегату. На фіг. 4 зображений висаджуючий апарат (модифікація 2) бульбосадильного агрегату. Бульбосадильний агрегат включає (фіг. 1-4) засіб міні-сільгосптехніки 1 (фіг. 1, 2), що містить раму 2, двигун 3, редуктор 4, рушій 5, виконаний у вигляді пари приводних коліс і кінематично зв'язаний через редуктор 4 з двигуном 3, кермо 6 і зчеплення 7, закріплене на рамі 2, на якому (7)змонтовані робочі органи - борозники 8, а також висаджуючий апарат 9 (модифікації 1, 2) (фіг. 3, 4), живильний бункер 10 і робочі органи - підгортачі 11. Головною особливістю удосконалення бульбосадильного агрегату є те, що зчеплення 7 спільно з робочими органами - борозниками 8, висаджуючим апаратом 9, живильним бункером 2 UA 68545 U 5 10 15 20 25 30 35 40 45 50 55 60 10 і робочими органами - підгортачами 11, закріплене на рамі 2 спереду рушія 5 засобу мінісільгосптехніки 1 і обладнане парою опорних коліс 12, сполучених між собою віссю 13. Додатковою особливістю удосконалення бульбосадильного агрегату є те, що висаджуючий апарат 9 може бути виконаний в двох модифікаціях, зокрема в модифікації 1 (фіг. 3) і в модифікації 2 (фіг. 4). У модифікації 1 висаджуючий апарат 9 бульбосадильного агрегату містить (фіг. 3) стрічковий елеватор 14 із закріпленими на ньому із заданим кроком ложковими захоплювачами 15 для транспортування бульб з живильного бункера 10 в сформовану борозну, ведучий шків 16 якого закріплений на осі 13 опорних коліс 12, а ведений шків 17 закріплений на осі 18, встановленій в коробчатому корпусі 19 висаджуючого апарату 9. У модифікації 2 висаджуючий апарат 9 бульбосадильного агрегату містить (фіг. 4) стрічковий елеватор 14 із закріпленими на ньому із заданим кроком ложковими захоплювачами 15 для транспортування бульб, з живильного бункера 10 в сформовану борозну, ведучий шків 16 якого закріплений на верхній осі 20, встановленій у верхній частині коробчатого корпусу 19, а ведений шків 17 закріплений на нижній осі 21, встановленій в нижній частині коробчатого корпусу 19 висаджуючого апарата (9), при цьому на осі 13 опорних коліс 12 закріплений блок ведучих малих зірочок 22 різного діаметра, а на верхній осі 20 закріплений блок ведених великих зірочок 23 різного діаметра, одна пара яких (22, 23) зв'язана ланцюгом 24. Робочі органи - борозники 8, виконані (фіг. 2) у вигляді дискових робочих органів, розташованих в плані під гострим кутом, направленим вперед, і призначені для формування борозни для посадки в неї бульб, що надходять з висаджуючого апарата 9 (модифікація 1, 2) бульбосадильного агрегату. Робочі органи - підгортачі 1, виконані (фіг. 2) у вигляді дискових робочих органів, розташованих в плані під гострим кутом, направленим назад, і призначені для підгортання посаджених в борозну бульб, що надходять з висаджуючого апарата 9 бульбосадильного агрегату. Для кращого зчеплення з ґрунтом приводні колеса рушія 5 і опорні колеса 12 зчеплення 7 виконані (фіг. 1, 2) з ґрунтозачіпками (на кресленнях позиції не позначені). Використовують вдосконалений бульбосадильний агрегат таким чином. У живильний бункер 10 завантажують бульби, наприклад картоплі, після чого оператор включає двигун 3, від вала якого обертання передається через редуктор 4 рушієві 5, виконаному у вигляді пари приводних коліс, внаслідок чого бульбосадильний агрегат починає рух по ділянці поля, у напрямі посадки бульб, спираючись на ґрунт одночасно приводними колесами рушія 5 і опорними колесами 12 зчеплення 7. У виконанні висаджуючого апарата 9 бульбосадильного агрегату в модифікації 1 (фіг. 3) при обертанні опорних коліс 12 обертається також вісь 13 і закріплений на ній проводний шків 16, який приводить в обертання стрічковий елеватор 14 і ведений шків 17 висаджуючого апарата 9. При цьому ложкові захоплювачі 15 висаджуючого апарата 9 бульбосадильного агрегату, закріплені на стрічковому елеваторі 14 із заданим кроком, захоплюють бульби і транспортують їх по ходу руху стрічкового елеватора 14 спочатку по висхідній гілці, а потім по низхідній гілці для посадки в борозну. У виконанні висаджуючого апарата 9 бульбосадильного агрегату в модифікації 2 (фіг. 4) при обертанні опорних коліс 12 обертається також вісь 13 і закріплена на ній одна з блока ведучих малих зірочок 22, яка через ланцюг 24 передає обертання на одну з блока набору ведених великих зірочок 23, що знаходиться в зачепленні з ланцюгом 24. Одна з блока ведених великих зірочок 23 приводить в обертання верхню вісь 20 і закріплений на ній приводний шків 16, який приводить в обертання стрічковий елеватор 14 і ведений шків 17, закріплений на нижній осі 21 висаджуючого апарата 9. При цьому ложкові захоплювачі 15 висаджуючого апарата 9 бульбосадильного агрегату, закріплені на стрічковому елеваторі 14 із заданим кроком, захоплюють бульби і транспортують їх по ходу руху стрічкового елеватора 14 спочатку по висхідній гілці, а потім по низхідній гілці для посадки в борозну. При необхідності зміни відстані між бульбами при посадці їх в ґрунт, ланцюг 24 вводять в зачеплення з іншою парою блока ведучих малих зірочок 22 і блока ведених великих зірочок 23. При русі бульбосадильного агрегату у напрямі посадки бульб робочі органи - борозники 8, заглиблюються в ґрунт і формують борозну, в яку із заданим кроком висаджуються згадані бульби, що надходять з висаджуючого апарата 9 (модифікація 1, 2), а розташовані за ним робочі органи - підгортачі 11, загрібають посаджені бульби ґрунтом. В кінці борозни оператор, керуючий бульбосадильним агрегатом, незначним зусиллям опускає кермо 6 вниз, і зчеплення 7 спільно з функціональними органами: робочими органами 3 UA 68545 U 5 10 15 20 25 30 35 40 45 50 борозниками 8, висаджуючим апаратом 9, живильним бункером, робочими органами підгортачами, і парою опорних коліс, сполучених між собою віссю, підводиться над ґрунтом відносно рушія 5, виконаного у вигляді пари приводних коліс. Не витрачаючи великих зусиль, оператор розвертає бульбосадильний агрегат на 180°, підводить кермо 6, опускає зчеплення 7 спільно з функціональними органами: робочими органами - борозниками 8, висаджуючим апаратом 9, живильним бункером 10, робочими органами - підгортачами 11, і парою опорних коліс 12, сполучених між собою віссю 13, і продовжує посадку бульб у зворотному напрямі по суміжній борозні. У зв'язку з тим, що у висаджуючому апараті зчеплення спільно з функціональними органами: робочими органами - борозниками 8, висаджуючим апаратом 9 (модифікація 1, 2), живильним бункером 10 і робочими органами - підгортачами 11, закріплене на рамі 2 спереду рушія 5 засобу міні-сільгосптехніки 1 і обладнане парою опорних коліс 12, сполучених між собою віссю 13, досягається раціональна компоновка згаданих функціональних органів і оптимальний перерозподіл їх мас в загальній компоновці бульбосадильного агрегату. За рахунок цього операторові надається можливість використовувати принцип важеля для полегшення зусиль при підйомі зчеплення 7 із згаданими органами (8-13) і зворотному розвороті бульбосадильного агрегату на всій протяжності кожної грядки, що підвищує зручність користування при експлуатації бульбосадильного агрегату. Крім того, за рахунок удосконалення бульбосадильного агрегату шляхом модернізації висаджуючого апарата 9 (модифікація 1, 2) досягається його робота в режимі механічної подачі бульб і забезпечується практично автоматична їх посадка в борозну, що додатково підвищує зручність користування при експлуатації бульбосадильного агрегату. При необхідності зміни відстані між бульбами при посадці їх в ґрунт, ланцюг 24 вводять в зачеплення з іншою парою блока ведучих малих зірочок 22 і блока ведених великих зірочок 23. Наведені відомості свідчать про можливість промислової придатності вдосконаленого бульбосадильного агрегату, який може знайти широке застосування в сільськогосподарській техніці, зокрема в малогабаритних бульбосадильних агрегатах, змонтованих на культиваторах або мотоблоках і призначених для посадки і підгортання бульб, наприклад картоплі, в присадибних господарствах і на сімейних фермах. Перелік позначень 1) засіб міні-сільгосптехніки 2) рама 3) двигун 4) редуктор 5) рушій, виконаний у вигляді пари приводних коліс 6) кермо 7) зчеплення 8) робочі органи - борозники 9) висаджуючий апарат 10) живильний бункер 11) робочі органи - підгортачі 12) опорні колеса 13) вісь опорних коліс 14) стрічковий елеватор 15) ложковий захоплювач 16) ведучий шків 17) ведений шків 18) вісь 19) коробчастий корпус 20) верхня вісь 21) нижня вісь 22) блок ведучих малих зірочок різного діаметра 23) блок ведених великих зірочок різного діаметра 24) ланцюг. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Бульбосадильний агрегат, що включає засіб міні-сільгосптехніки (1), що містить раму (2), двигун (3), редуктор (4), рушій (5), виконаний у вигляді пари приводних коліс і кінематично зв'язаний через редуктор (4) з двигуном (3), кермо (6) і зчеплення (7), закріплене на рамі (2), на 4 UA 68545 U 5 10 15 20 якому (7) змонтовані робочі органи - борозники (8), а також висаджуючий апарат (9), живильний бункер (10) і робочі органи - підгортачі (11), який відрізняється тим, що зчеплення (7) спільно з робочими органами - борозниками (8), висаджуючим апаратом (9), живильним бункером (10) і робочими органами - підгортачами (11), закріплене на рамі (2) спереду рушія (5) засобу мінісільгосптехніки (1) і обладнане парою опорних коліс (12), сполучених між собою віссю (13). 2. Бульбосадильний агрегат за п. 1, який відрізняється тим, що висаджуючий апарат (9) містить стрічковий елеватор (14) із закріпленими на ньому із заданим кроком ложковими захоплювачами (15) для транспортування бульб з живильного бункера (10) в сформовану борозну, ведучий шків (16) якого закріплений на осі (13) опорних коліс (12), а ведений шків (17) закріплений на осі (18), встановленій у верхній частині коробчатого корпусу (19) висаджуючого апарата (9). 3. Бульбосадильний агрегат за п. 1, який відрізняється тим, що висаджуючий апарат (9) містить стрічковий елеватор (14) із закріпленими на ньому із заданим кроком ложковими захоплювачами (15) для транспортування бульб, з живильного бункера (10) в сформовану борозну, ведучий шків (16) якого закріплений на верхній осі (20), встановленій у верхній частині коробчатого корпусу (19), а ведений шків (17) закріплений на нижній осі (21), встановленій в нижній частині коробчатого корпусу (19) висаджуючого апарата (9), при цьому на осі (13) опорних коліс (12) закріплений блок ведучих малих зірочок (22) різного діаметра, а на верхній осі (20) закріплений блок ведених великих зірочок (23) різного діаметра, одна пара яких (22, 23) зв'язана ланцюгом (24). 5 UA 68545 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
