Модем домашньої автоматизації

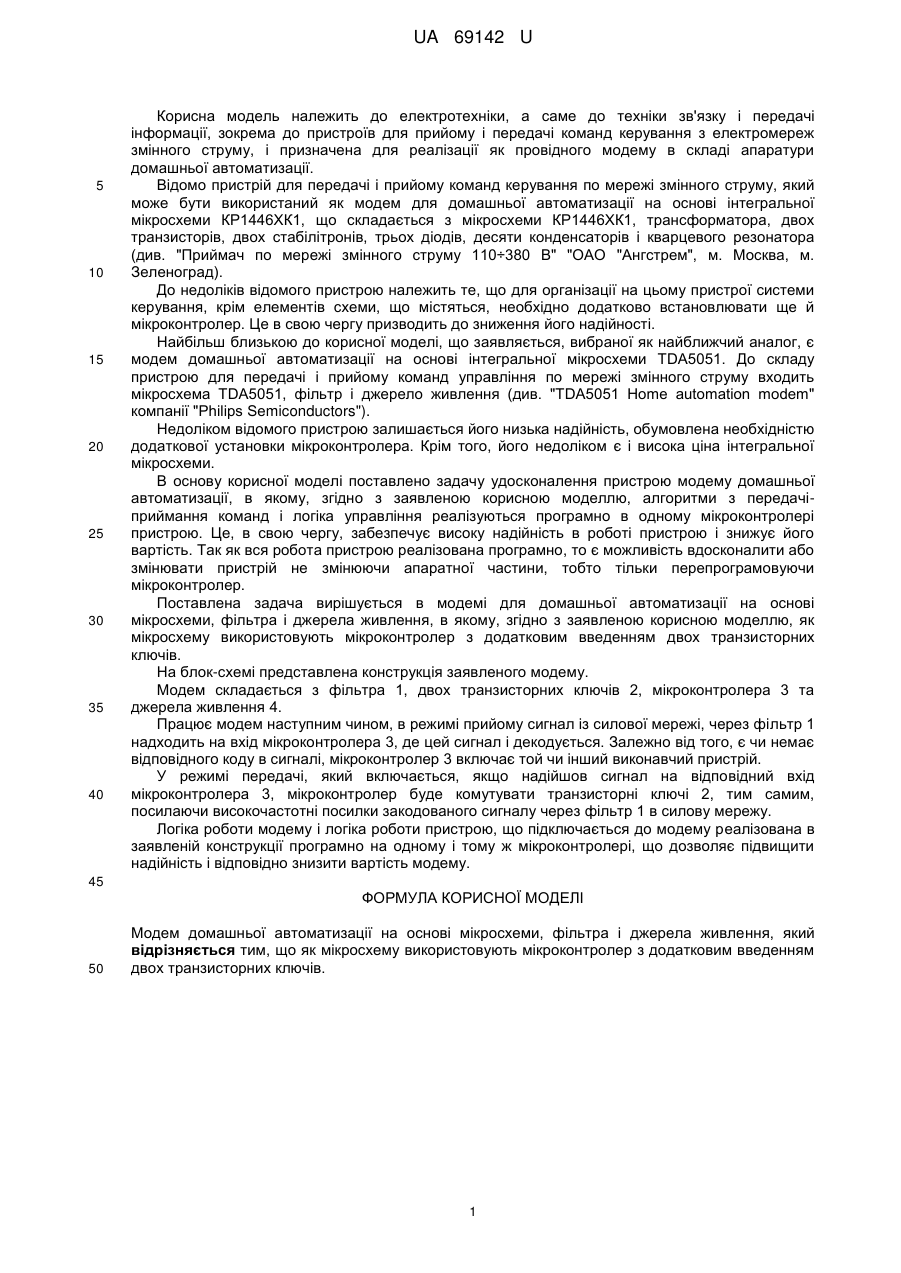

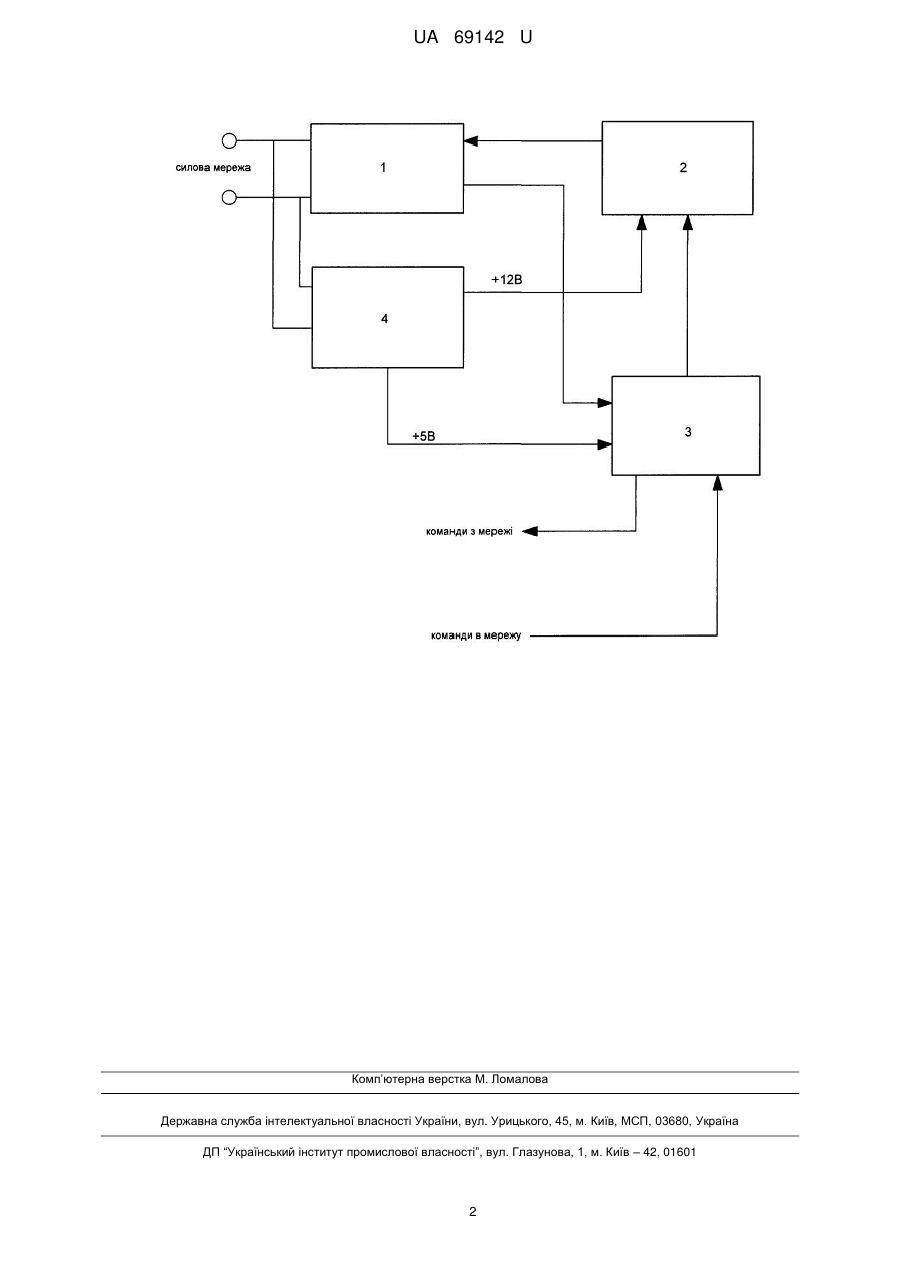

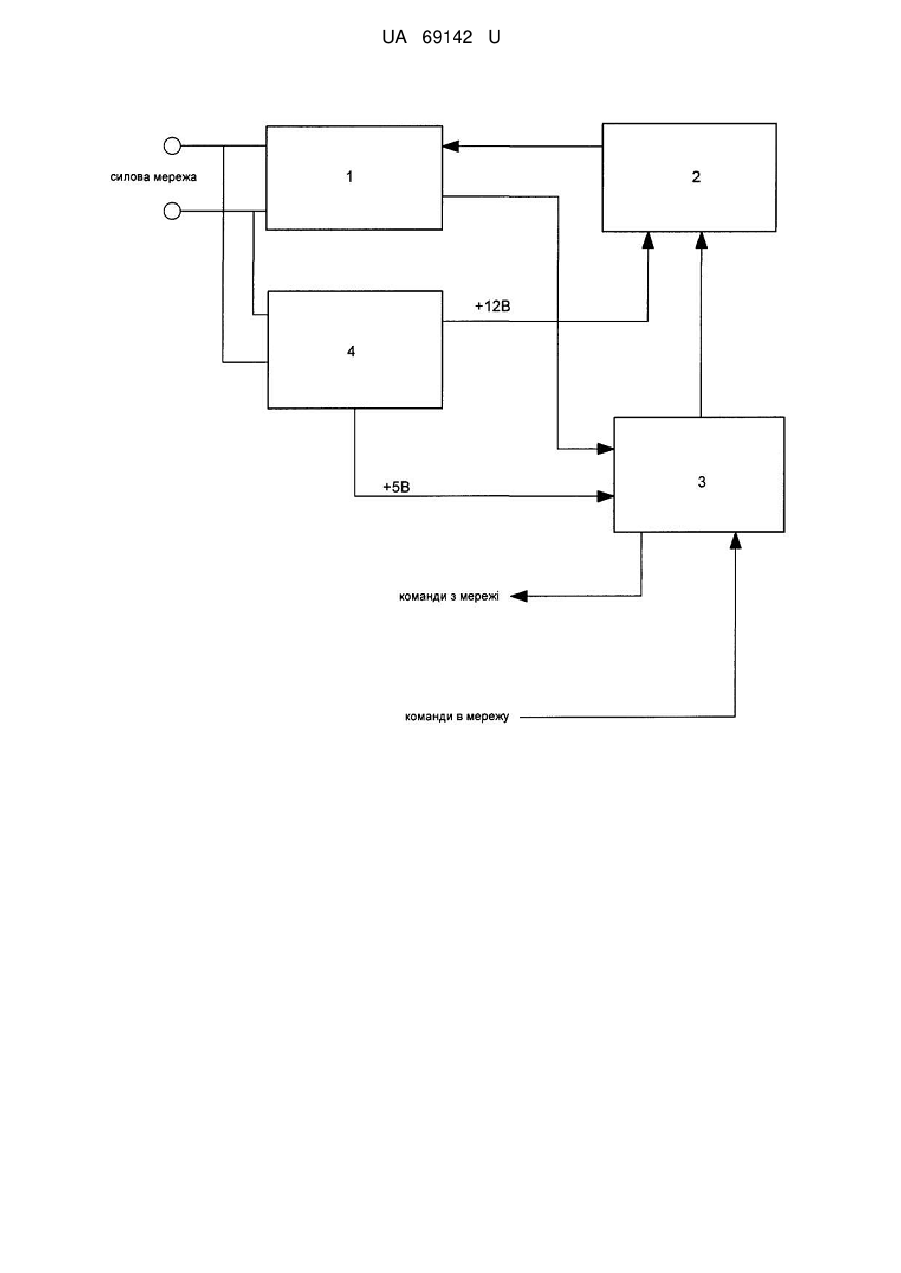

Реферат: Модем домашньої транзисторні ключі. автоматизації містить фільтр, джерело живлення, мікроконтролер, UA 69142 U (12) UA 69142 U UA 69142 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки, а саме до техніки зв'язку і передачі інформації, зокрема до пристроїв для прийому і передачі команд керування з електромереж змінного струму, і призначена для реалізації як провідного модему в складі апаратури домашньої автоматизації. Відомо пристрій для передачі і прийому команд керування по мережі змінного струму, який може бути використаний як модем для домашньої автоматизації на основі інтегральної мікросхеми КР1446ХК1, що складається з мікросхеми КР1446ХК1, трансформатора, двох транзисторів, двох стабілітронів, трьох діодів, десяти конденсаторів і кварцевого резонатора (див. "Приймач по мережі змінного струму 110÷380 В" "ОАО "Ангстрем", м. Москва, м. Зеленоград). До недоліків відомого пристрою належить те, що для організації на цьому пристрої системи керування, крім елементів схеми, що містяться, необхідно додатково встановлювати ще й мікроконтролер. Це в свою чергу призводить до зниження його надійності. Найбільш близькою до корисної моделі, що заявляється, вибраної як найближчий аналог, є модем домашньої автоматизації на основі інтегральної мікросхеми TDA5051. До складу пристрою для передачі і прийому команд управління по мережі змінного струму входить мікросхема TDA5051, фільтр і джерело живлення (див. "TDA5051 Home automation modem" компанії "Philips Semiconductors"). Недоліком відомого пристрою залишається його низька надійність, обумовлена необхідністю додаткової установки мікроконтролера. Крім того, його недоліком є і висока ціна інтегральної мікросхеми. В основу корисної моделі поставлено задачу удосконалення пристрою модему домашньої автоматизації, в якому, згідно з заявленою корисною моделлю, алгоритми з передачіприймання команд і логіка управління реалізуються програмно в одному мікроконтролері пристрою. Це, в свою чергу, забезпечує високу надійність в роботі пристрою і знижує його вартість. Так як вся робота пристрою реалізована програмно, то є можливість вдосконалити або змінювати пристрій не змінюючи апаратної частини, тобто тільки перепрограмовуючи мікроконтролер. Поставлена задача вирішується в модемі для домашньої автоматизації на основі мікросхеми, фільтра і джерела живлення, в якому, згідно з заявленою корисною моделлю, як мікросхему використовують мікроконтролер з додатковим введенням двох транзисторних ключів. На блок-схемі представлена конструкція заявленого модему. Модем складається з фільтра 1, двох транзисторних ключів 2, мікроконтролера 3 та джерела живлення 4. Працює модем наступним чином, в режимі прийому сигнал із силової мережі, через фільтр 1 надходить на вхід мікроконтролера 3, де цей сигнал і декодується. Залежно від того, є чи немає відповідного коду в сигналі, мікроконтролер 3 включає той чи інший виконавчий пристрій. У режимі передачі, який включається, якщо надійшов сигнал на відповідний вхід мікроконтролера 3, мікроконтролер буде комутувати транзисторні ключі 2, тим самим, посилаючи високочастотні посилки закодованого сигналу через фільтр 1 в силову мережу. Логіка роботи модему і логіка роботи пристрою, що підключається до модему реалізована в заявленій конструкції програмно на одному і тому ж мікроконтролері, що дозволяє підвищити надійність і відповідно знизити вартість модему. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Модем домашньої автоматизації на основі мікросхеми, фільтра і джерела живлення, який відрізняється тим, що як мікросхему використовують мікроконтролер з додатковим введенням двох транзисторних ключів. 1 UA 69142 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
