Фрикційна передача

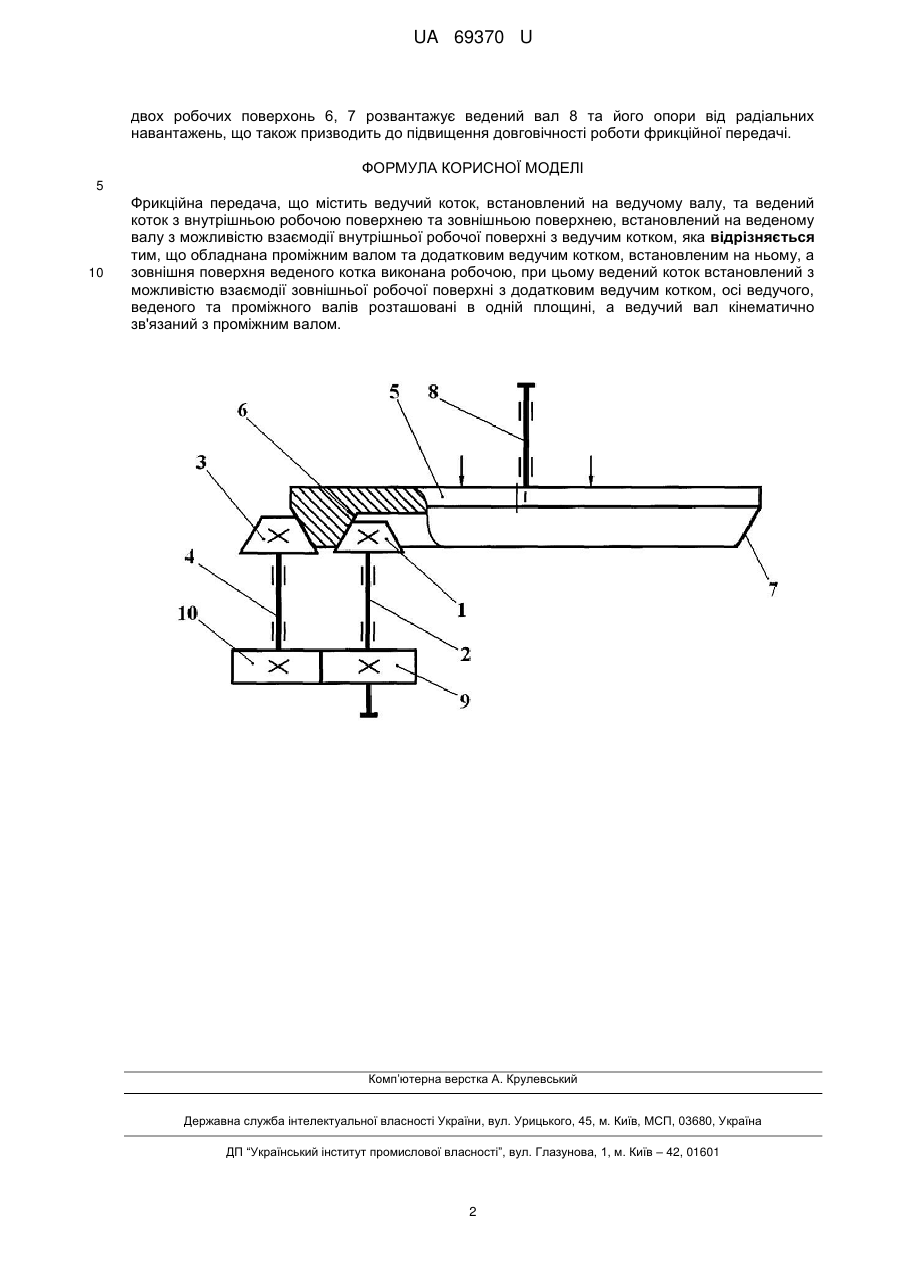

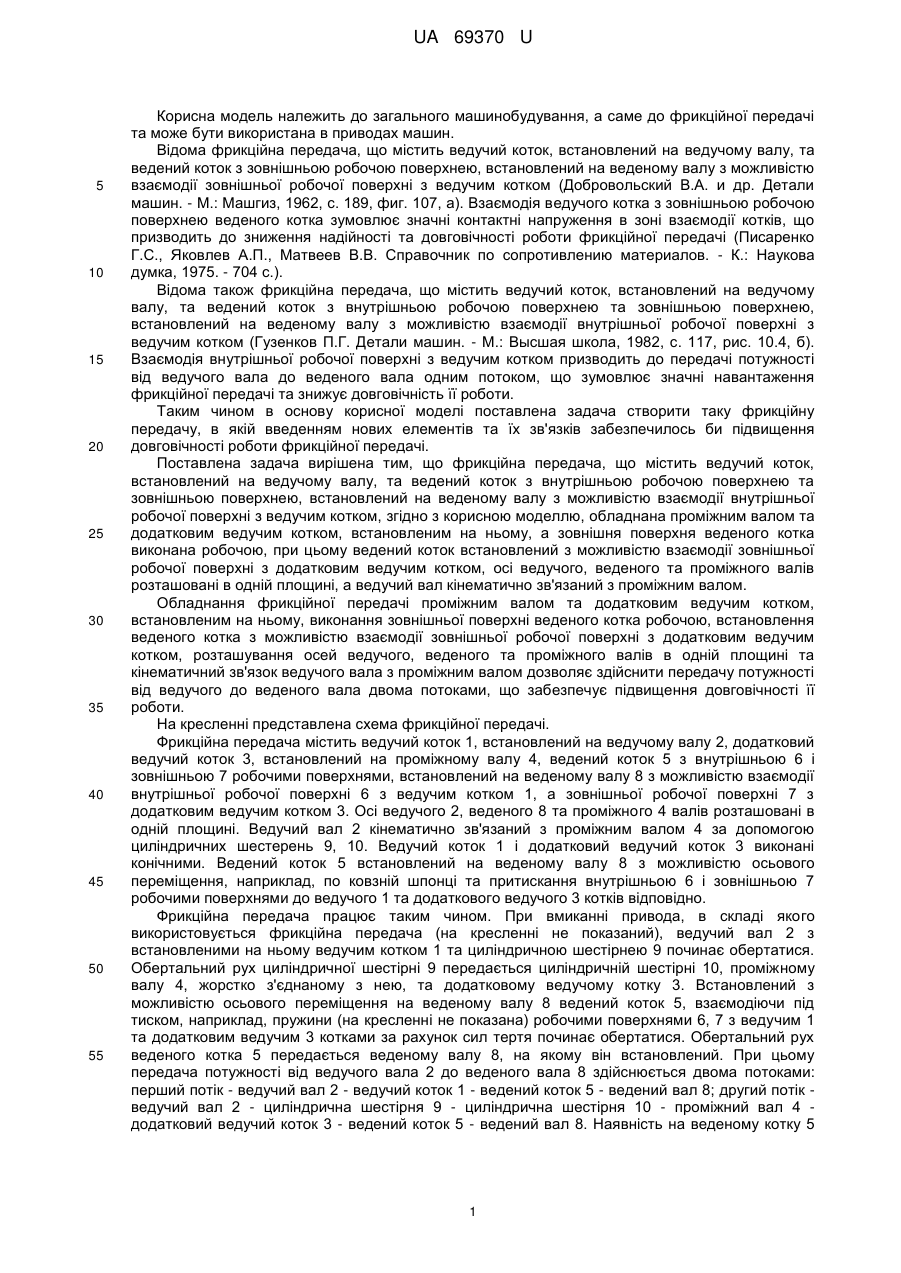

Реферат: UA 69370 U UA 69370 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до фрикційної передачі та може бути використана в приводах машин. Відома фрикційна передача, що містить ведучий коток, встановлений на ведучому валу, та ведений коток з зовнішньою робочою поверхнею, встановлений на веденому валу з можливістю взаємодії зовнішньої робочої поверхні з ведучим котком (Добровольский В.А. и др. Детали машин. - М.: Машгиз, 1962, с. 189, фиг. 107, а). Взаємодія ведучого котка з зовнішньою робочою поверхнею веденого котка зумовлює значні контактні напруження в зоні взаємодії котків, що призводить до зниження надійності та довговічності роботи фрикційної передачі (Писаренко Г.С., Яковлев А.П., Матвеев В.В. Справочник по сопротивлению материалов. - К.: Наукова думка, 1975. - 704 с.). Відома також фрикційна передача, що містить ведучий коток, встановлений на ведучому валу, та ведений коток з внутрішньою робочою поверхнею та зовнішньою поверхнею, встановлений на веденому валу з можливістю взаємодії внутрішньої робочої поверхні з ведучим котком (Гузенков П.Г. Детали машин. - М.: Высшая школа, 1982, с. 117, рис. 10.4, б). Взаємодія внутрішньої робочої поверхні з ведучим котком призводить до передачі потужності від ведучого вала до веденого вала одним потоком, що зумовлює значні навантаження фрикційної передачі та знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку фрикційну передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи фрикційної передачі. Поставлена задача вирішена тим, що фрикційна передача, що містить ведучий коток, встановлений на ведучому валу, та ведений коток з внутрішньою робочою поверхнею та зовнішньою поверхнею, встановлений на веденому валу з можливістю взаємодії внутрішньої робочої поверхні з ведучим котком, згідно з корисною моделлю, обладнана проміжним валом та додатковим ведучим котком, встановленим на ньому, а зовнішня поверхня веденого котка виконана робочою, при цьому ведений коток встановлений з можливістю взаємодії зовнішньої робочої поверхні з додатковим ведучим котком, осі ведучого, веденого та проміжного валів розташовані в одній площині, а ведучий вал кінематично зв'язаний з проміжним валом. Обладнання фрикційної передачі проміжним валом та додатковим ведучим котком, встановленим на ньому, виконання зовнішньої поверхні веденого котка робочою, встановлення веденого котка з можливістю взаємодії зовнішньої робочої поверхні з додатковим ведучим котком, розташування осей ведучого, веденого та проміжного валів в одній площині та кінематичний зв'язок ведучого вала з проміжним валом дозволяє здійснити передачу потужності від ведучого до веденого вала двома потоками, що забезпечує підвищення довговічності її роботи. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий коток 1, встановлений на ведучому валу 2, додатковий ведучий коток 3, встановлений на проміжному валу 4, ведений коток 5 з внутрішньою 6 і зовнішньою 7 робочими поверхнями, встановлений на веденому валу 8 з можливістю взаємодії внутрішньої робочої поверхні 6 з ведучим котком 1, а зовнішньої робочої поверхні 7 з додатковим ведучим котком 3. Осі ведучого 2, веденого 8 та проміжного 4 валів розташовані в одній площині. Ведучий вал 2 кінематично зв'язаний з проміжним валом 4 за допомогою циліндричних шестерень 9, 10. Ведучий коток 1 і додатковий ведучий коток 3 виконані конічними. Ведений коток 5 встановлений на веденому валу 8 з можливістю осьового переміщення, наприклад, по ковзній шпонці та притискання внутрішньою 6 і зовнішньою 7 робочими поверхнями до ведучого 1 та додаткового ведучого 3 котків відповідно. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленими на ньому ведучим котком 1 та циліндричною шестірнею 9 починає обертатися. Обертальний рух циліндричної шестірні 9 передається циліндричній шестірні 10, проміжному валу 4, жорстко з'єднаному з нею, та додатковому ведучому котку 3. Встановлений з можливістю осьового переміщення на веденому валу 8 ведений коток 5, взаємодіючи під тиском, наприклад, пружини (на кресленні не показана) робочими поверхнями 6, 7 з ведучим 1 та додатковим ведучим 3 котками за рахунок сил тертя починає обертатися. Обертальний рух веденого котка 5 передається веденому валу 8, на якому він встановлений. При цьому передачапотужності від ведучого вала 2 до веденого вала 8 здійснюється двома потоками: перший потік - ведучий вал 2 - ведучий коток 1 - ведений коток 5 - ведений вал 8; другий потік ведучий вал 2 - циліндрична шестірня 9 - циліндрична шестірня 10 - проміжний вал 4 додатковий ведучий коток 3 - ведений коток 5 - ведений вал 8. Наявність на веденому котку 5 1 UA 69370 U двох робочих поверхонь 6, 7 розвантажує ведений вал 8 та його опори від радіальних навантажень, що також призводить до підвищення довговічності роботи фрикційної передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Фрикційна передача, що містить ведучий коток, встановлений на ведучому валу, та ведений коток з внутрішньою робочою поверхнею та зовнішньою поверхнею, встановлений на веденому валу з можливістю взаємодії внутрішньої робочої поверхні з ведучим котком, яка відрізняється тим, що обладнана проміжним валом та додатковим ведучим котком, встановленим на ньому, а зовнішня поверхня веденого котка виконана робочою, при цьому ведений коток встановлений з можливістю взаємодії зовнішньої робочої поверхні з додатковим ведучим котком, осі ведучого, веденого та проміжного валів розташовані в одній площині, а ведучий вал кінематично зв'язаний з проміжним валом. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
