Пристрій для різки бульб насіннєвої картоплі

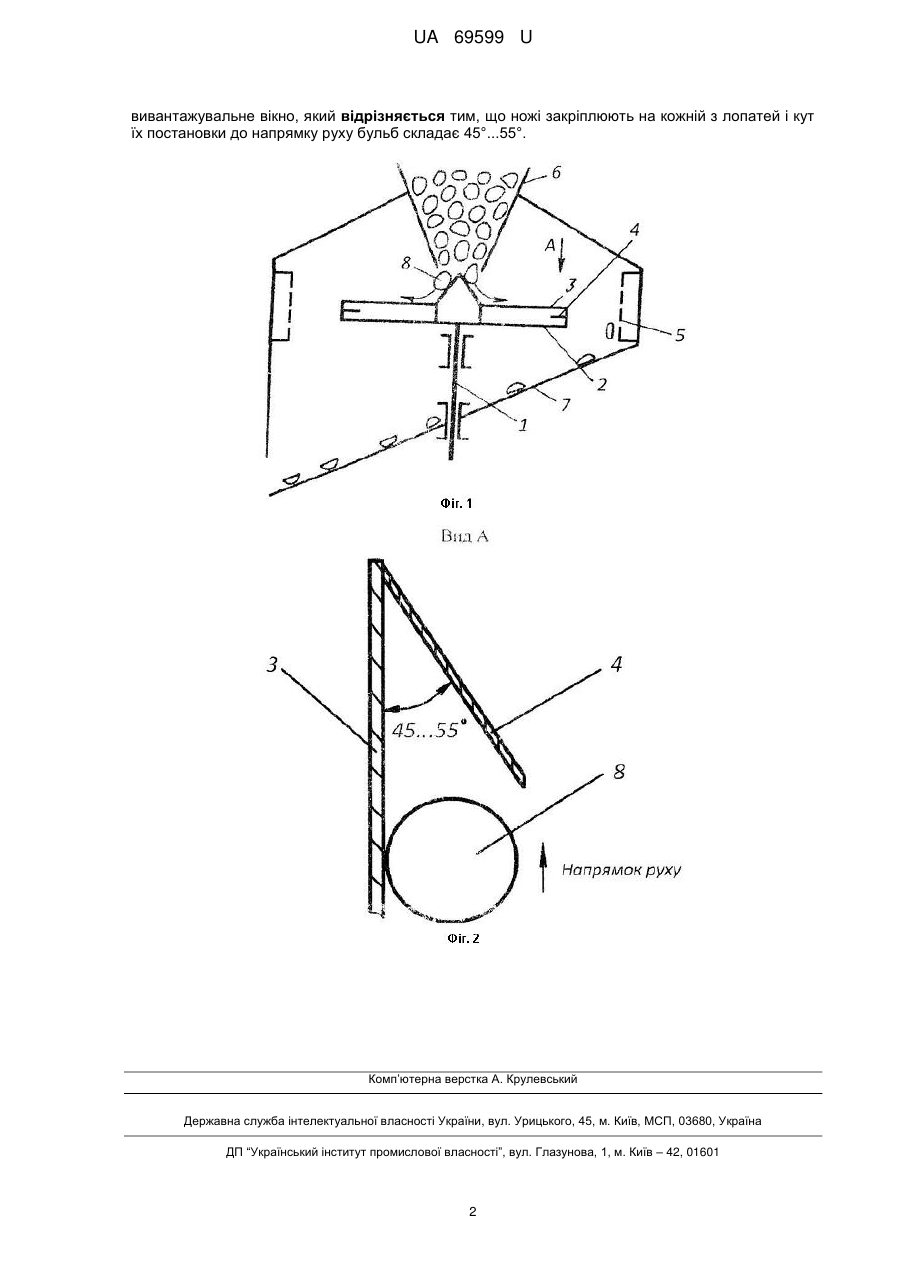

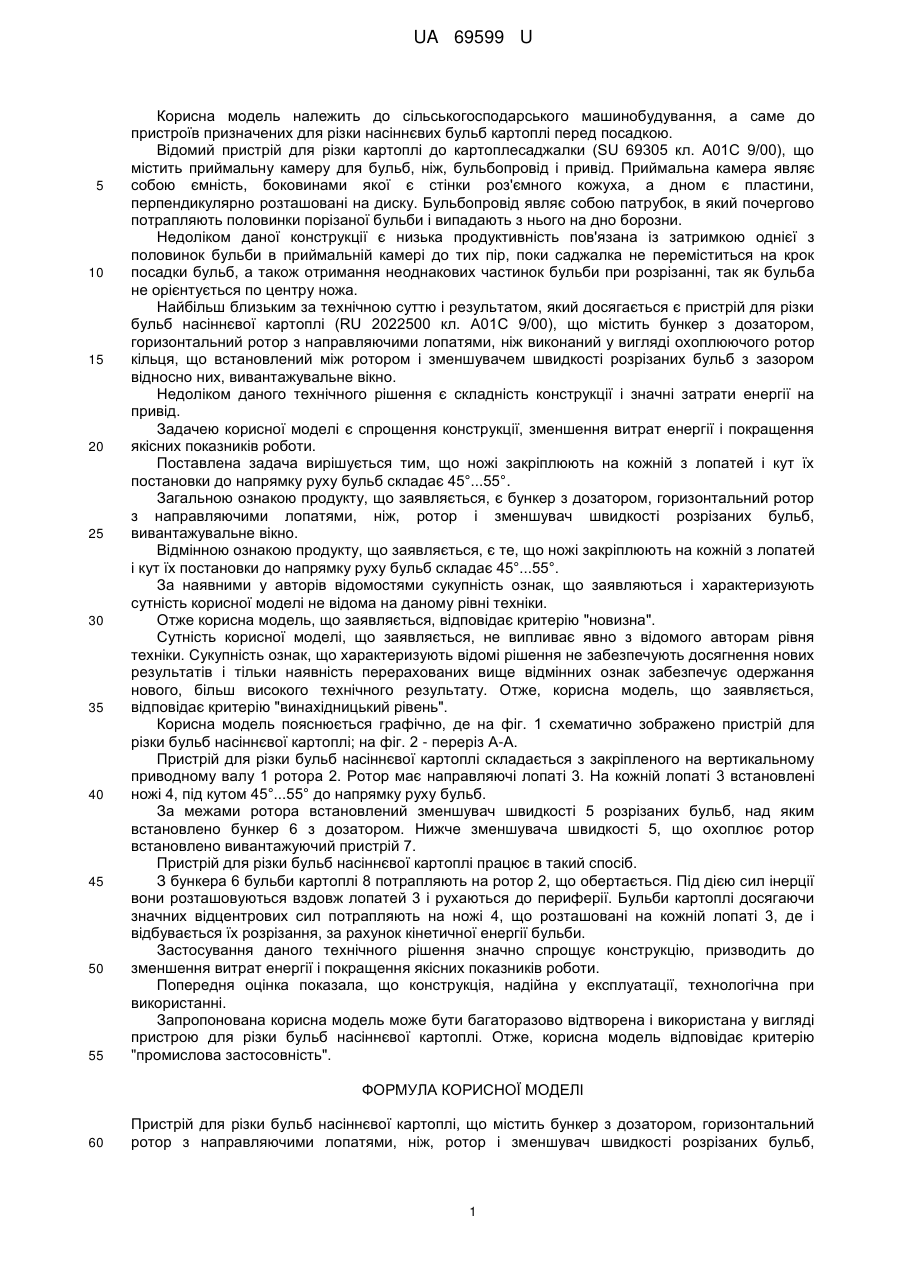

Реферат: Пристрій для різки бульб насіннєвої картоплі містить бункер з дозатором, горизонтальний ротор з направляючими лопатями, ніж, ротор і зменшувач швидкості розрізаних бульб, вивантажувальне вікно. Ножі закріплюють на кожній з лопатей і кут їх постановки до напрямку руху бульб складає 45°...55°. UA 69599 U (54) ПРИСТРІЙ ДЛЯ РІЗКИ БУЛЬБ НАСІННЄВОЇ КАРТОПЛІ UA 69599 U UA 69599 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв призначених для різки насіннєвих бульб картоплі перед посадкою. Відомий пристрій для різки картоплі до картоплесаджалки (SU 69305 кл. А01С 9/00), що містить приймальну камеру для бульб, ніж, бульбопровід і привід. Приймальна камера являє собою ємність, боковинами якої є стінки роз'ємного кожуха, а дном є пластини, перпендикулярно розташовані на диску. Бульбопровід являє собою патрубок, в який почергово потрапляють половинки порізаної бульби і випадають з нього на дно борозни. Недоліком даної конструкції є низька продуктивність пов'язана із затримкою однієї з половинок бульби в приймальній камері до тих пір, поки саджалка не переміститься на крок посадки бульб, а також отримання неоднакових частинок бульби при розрізанні, так як бульба не орієнтується по центру ножа. Найбільш близьким за технічною суттю і результатом, який досягається є пристрій для різки бульб насіннєвої картоплі (RU 2022500 кл. А01С 9/00), що містить бункер з дозатором, горизонтальний ротор з направляючими лопатями, ніж виконаний у вигляді охоплюючого ротор кільця, що встановлений між ротором і зменшувачем швидкості розрізаних бульб з зазором відносно них, вивантажувальне вікно. Недоліком даного технічного рішення є складність конструкції і значні затрати енергії на привід. Задачею корисної моделі є спрощення конструкції, зменшення витрат енергії і покращення якісних показників роботи. Поставлена задача вирішується тим, що ножі закріплюють на кожній з лопатей і кут їх постановки до напрямку руху бульб складає 45°...55°. Загальною ознакою продукту, що заявляється, є бункер з дозатором, горизонтальний ротор з направляючими лопатями, ніж, ротор і зменшувач швидкості розрізаних бульб, вивантажувальне вікно. Відмінною ознакою продукту, що заявляється, є те, що ножі закріплюють на кожній з лопатей і кут їх постановки до напрямку руху бульб складає 45°...55°. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на фіг. 1 схематично зображено пристрій для різки бульб насіннєвої картоплі; на фіг. 2 - переріз А-А. Пристрій для різки бульб насіннєвої картоплі складається з закріпленого на вертикальному приводному валу 1 ротора 2. Ротор має направляючі лопаті 3. На кожній лопаті 3 встановлені ножі 4, під кутом 45°...55° до напрямку руху бульб. За межами ротора встановлений зменшувач швидкості 5 розрізаних бульб, над яким встановлено бункер 6 з дозатором. Нижче зменшувача швидкості 5, що охоплює ротор встановлено вивантажуючий пристрій 7. Пристрій для різки бульб насіннєвої картоплі працює в такий спосіб. З бункера 6 бульби картоплі 8 потрапляють на ротор 2, що обертається. Під дією сил інерції вони розташовуються вздовж лопатей 3 і рухаються до периферії. Бульби картоплі досягаючи значних відцентрових сил потрапляють на ножі 4, що розташовані на кожній лопаті 3, де і відбувається їх розрізання, за рахунок кінетичної енергії бульби. Застосування даного технічного рішення значно спрощує конструкцію, призводить до зменшення витрат енергії і покращення якісних показників роботи. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для різки бульб насіннєвої картоплі. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для різки бульб насіннєвої картоплі, що містить бункер з дозатором, горизонтальний ротор з направляючими лопатями, ніж, ротор і зменшувач швидкості розрізаних бульб, 1 UA 69599 U вивантажувальне вікно, який відрізняється тим, що ножі закріплюють на кожній з лопатей і кут їх постановки до напрямку руху бульб складає 45°...55°. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
