Підсилювач спецпрофілю для гірничого кріплення

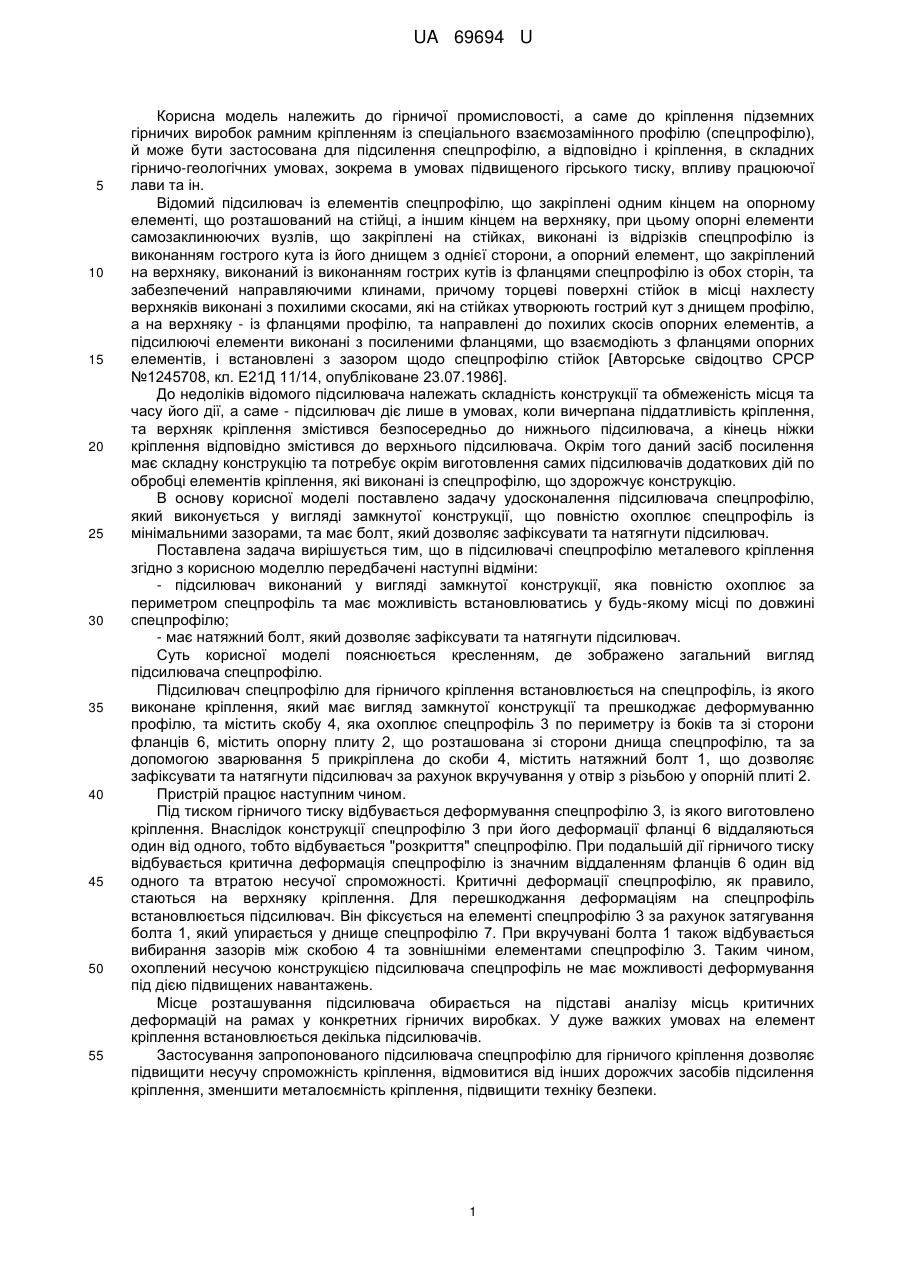

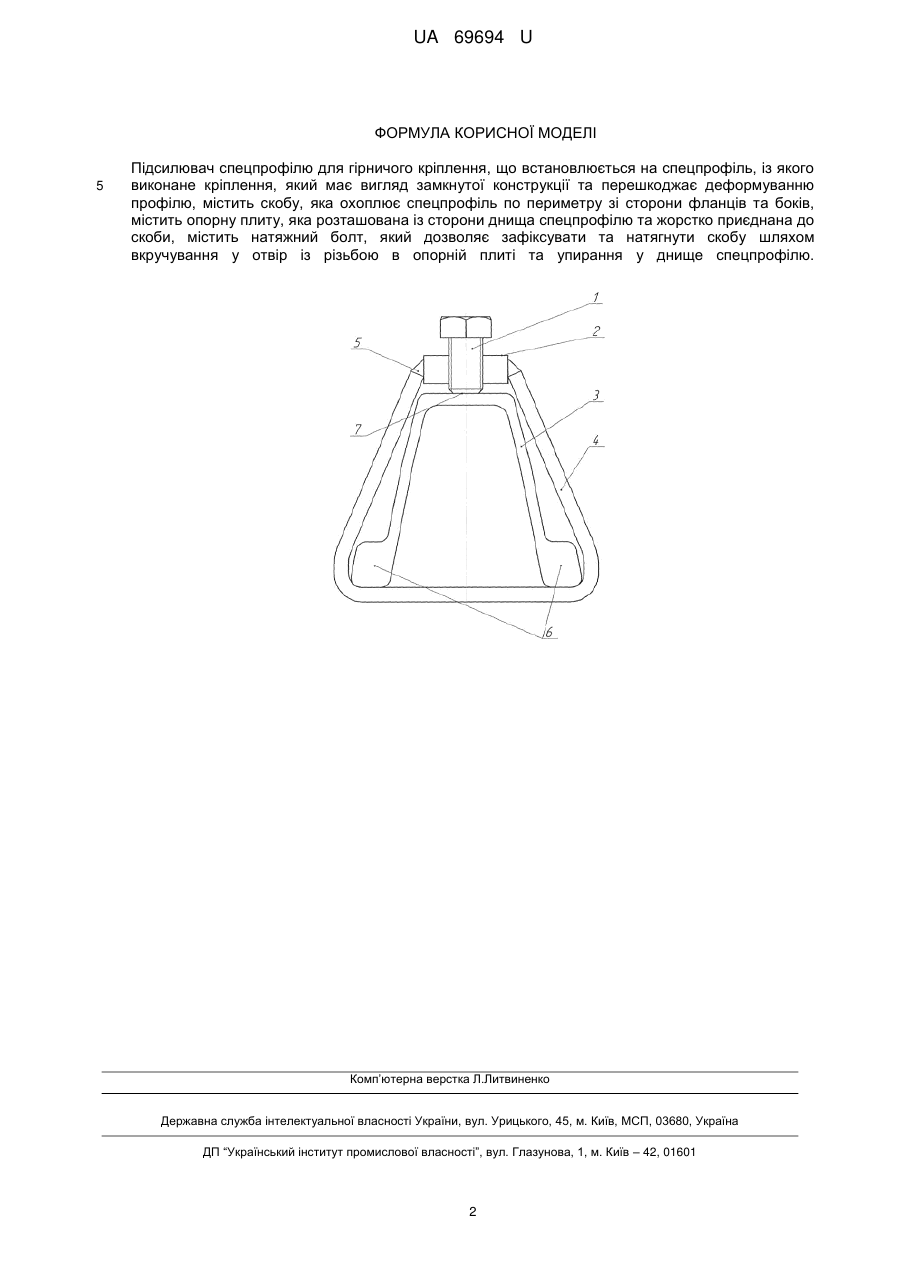

Реферат: UA 69694 U UA 69694 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, а саме до кріплення підземних гірничих виробок рамним кріпленням із спеціального взаємозамінного профілю (спецпрофілю), й може бути застосована для підсилення спецпрофілю, а відповідно і кріплення, в складних гірничо-геологічних умовах, зокрема в умовах підвищеного гірського тиску, впливу працюючої лави та ін. Відомий підсилювач із елементів спецпрофілю, що закріплені одним кінцем на опорному елементі, що розташований на стійці, а іншим кінцем на верхняку, при цьому опорні елементи самозаклинюючих вузлів, що закріплені на стійках, виконані із відрізків спецпрофілю із виконанням гострого кута із його днищем з однієї сторони, а опорний елемент, що закріплений на верхняку, виконаний із виконанням гострих кутів із фланцями спецпрофілю із обох сторін, та забезпечений направляючими клинами, причому торцеві поверхні стійок в місці нахлесту верхняків виконані з похилими скосами, які на стійках утворюють гострий кут з днищем профілю, а на верхняку - із фланцями профілю, та направлені до похилих скосів опорних елементів, а підсилюючі елементи виконані з посиленими фланцями, що взаємодіють з фланцями опорних елементів, і встановлені з зазором щодо спецпрофілю стійок [Авторське свідоцтво СРСР №1245708, кл. Е21Д 11/14, опубліковане 23.07.1986]. До недоліків відомого підсилювача належать складність конструкції та обмеженість місця та часу його дії, а саме - підсилювач діє лише в умовах, коли вичерпана піддатливість кріплення, та верхняк кріплення змістився безпосередньо до нижнього підсилювача, а кінець ніжки кріплення відповідно змістився до верхнього підсилювача. Окрім того даний засіб посилення має складну конструкцію та потребує окрім виготовлення самих підсилювачів додаткових дій по обробці елементів кріплення, які виконані із спецпрофілю, що здорожчує конструкцію. В основу корисної моделі поставлено задачу удосконалення підсилювача спецпрофілю, який виконується у вигляді замкнутої конструкції, що повністю охоплює спецпрофіль із мінімальними зазорами, та має болт, який дозволяє зафіксувати та натягнути підсилювач. Поставлена задача вирішується тим, що в підсилювачі спецпрофілю металевого кріплення згідно з корисною моделлю передбачені наступні відміни: - підсилювач виконаний у вигляді замкнутої конструкції, яка повністю охоплює за периметром спецпрофіль та має можливість встановлюватись у будь-якому місці по довжині спецпрофілю; - має натяжний болт, який дозволяє зафіксувати та натягнути підсилювач. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд підсилювача спецпрофілю. Підсилювач спецпрофілю для гірничого кріплення встановлюється на спецпрофіль, із якого виконане кріплення, який має вигляд замкнутої конструкції та прешкоджає деформуванню профілю, та містить скобу 4, яка охоплює спецпрофіль 3 по периметру із боків та зі сторони фланців 6, містить опорну плиту 2, що розташована зі сторони днища спецпрофілю, та за допомогою зварювання 5 прикріплена до скоби 4, містить натяжний болт 1, що дозволяє зафіксувати та натягнути підсилювач за рахунок вкручування у отвір з різьбою у опорній плиті 2. Пристрій працює наступним чином. Під тиском гірничого тиску відбувається деформування спецпрофілю 3, із якого виготовлено кріплення. Внаслідок конструкції спецпрофілю 3 при його деформації фланці 6 віддаляються один від одного, тобто відбувається "розкриття" спецпрофілю. При подальшій дії гірничого тиску відбувається критична деформація спецпрофілю із значним віддаленням фланців 6 один від одного та втратою несучої спроможності. Критичні деформації спецпрофілю, як правило, стаються на верхняку кріплення. Для перешкоджання деформаціям на спецпрофіль встановлюється підсилювач. Він фіксується на елементі спецпрофілю 3 за рахунок затягування болта 1, який упирається у днище спецпрофілю 7. При вкручувані болта 1 також відбувається вибирання зазорів між скобою 4 та зовнішніми елементами спецпрофілю 3. Таким чином, охоплений несучою конструкцією підсилювача спецпрофіль не має можливості деформування під дією підвищених навантажень. Місце розташування підсилювача обирається на підставі аналізу місць критичних деформацій на рамах у конкретних гірничих виробках. У дуже важких умовах на елемент кріплення встановлюється декілька підсилювачів. Застосування запропонованого підсилювача спецпрофілю для гірничого кріплення дозволяє підвищити несучу спроможність кріплення, відмовитися від інших дорожчих засобів підсилення кріплення, зменшити металоємність кріплення, підвищити техніку безпеки. 1 UA 69694 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Підсилювач спецпрофілю для гірничого кріплення, що встановлюється на спецпрофіль, із якого виконане кріплення, який має вигляд замкнутої конструкції та перешкоджає деформуванню профілю, містить скобу, яка охоплює спецпрофіль по периметру зі сторони фланців та боків, містить опорну плиту, яка розташована із сторони днища спецпрофілю та жорстко приєднана до скоби, містить натяжний болт, який дозволяє зафіксувати та натягнути скобу шляхом вкручування у отвір із різьбою в опорній плиті та упирання у днище спецпрофілю. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
