Пристрій для зрізання надлишків суміші з поверхні ливарних напівформ

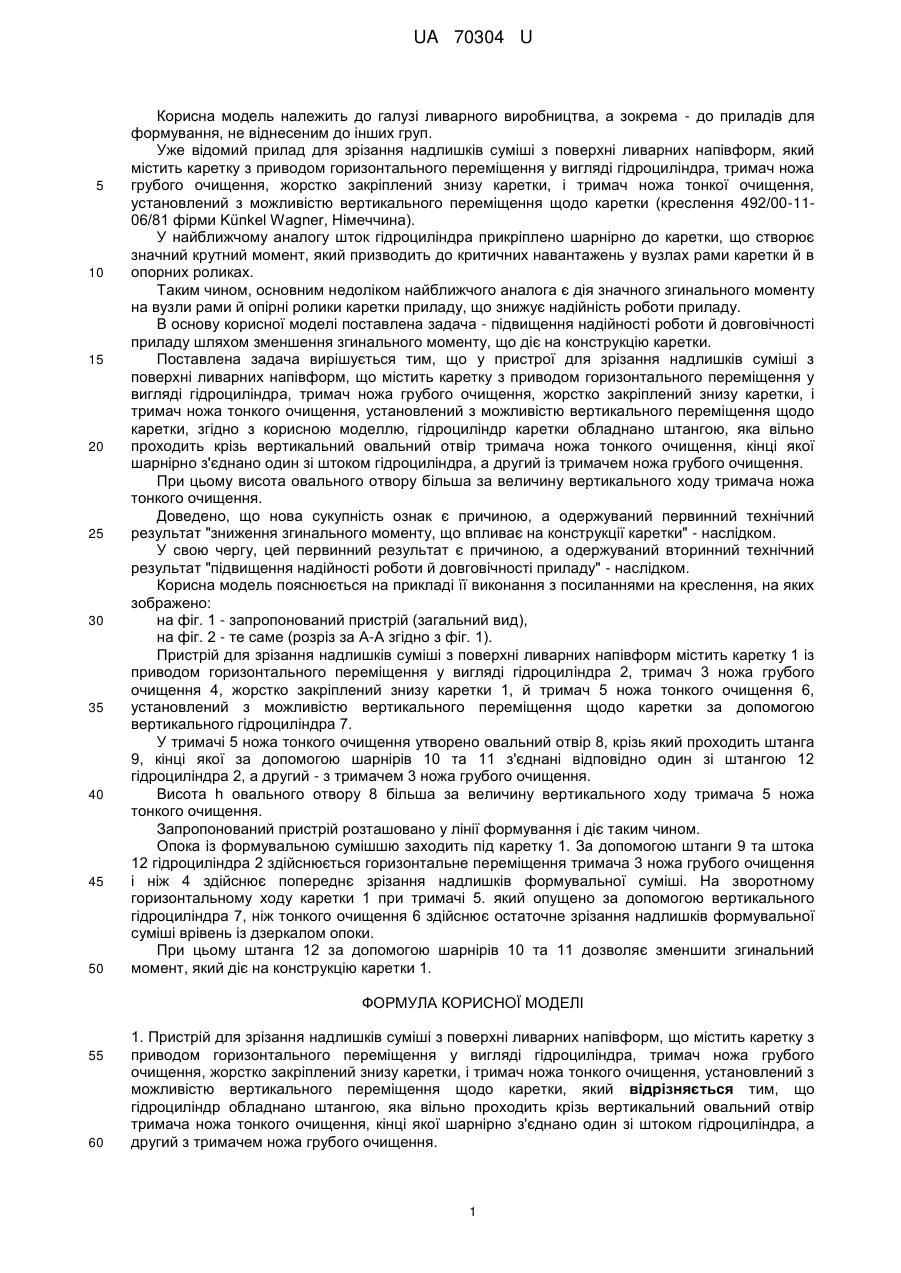

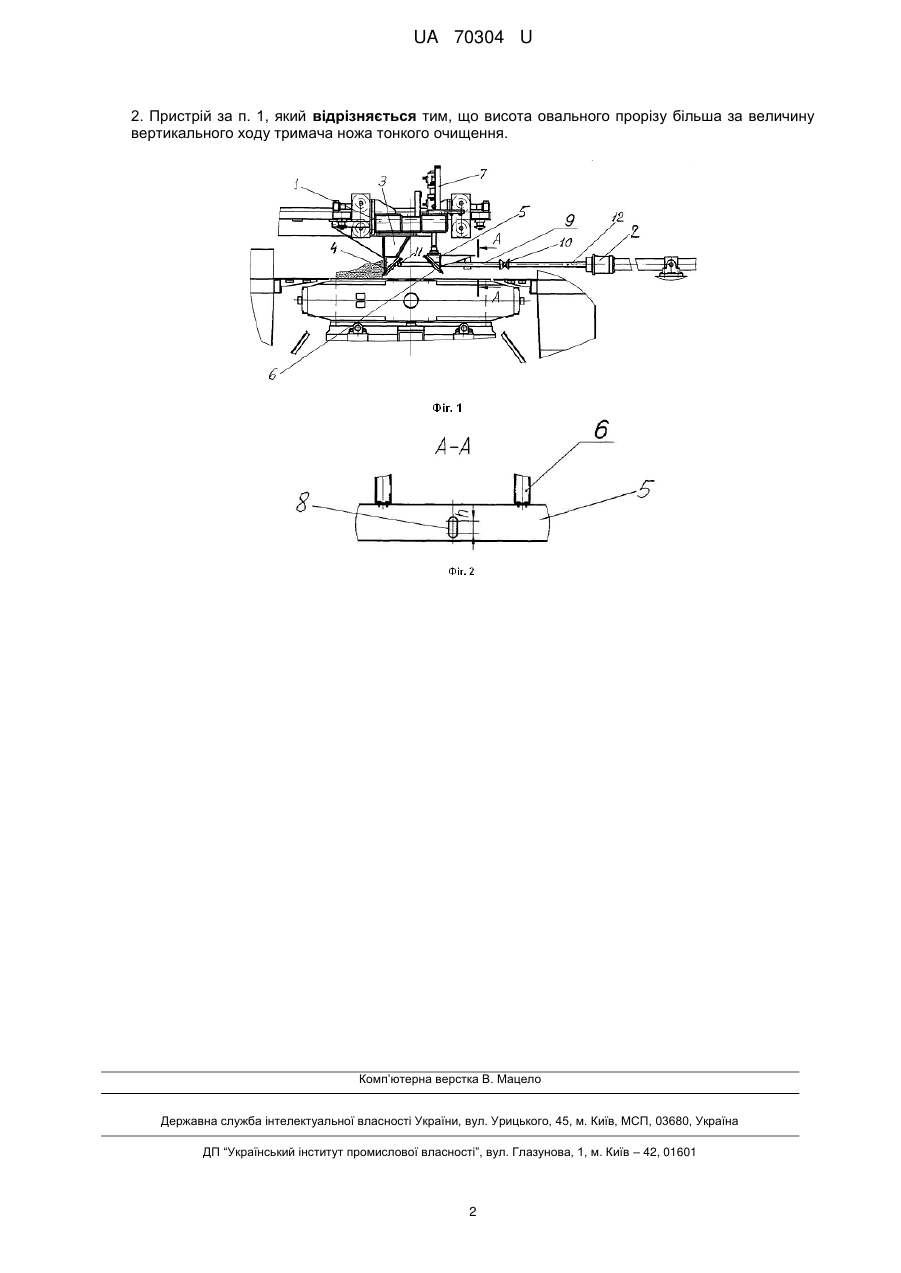

Реферат: Пристрій для зрізання надлишків суміші з поверхні ливарних напівформ містить каретку з приводом горизонтального переміщення у вигляді гідроциліндра, тримач ножа грубого очищення і тримач ножа тонкого очищення. Гідроциліндр обладнано штангою, яка вільно проходить крізь вертикальний овальний отвір тримача ножа тонкого очищення. UA 70304 U (12) UA 70304 U UA 70304 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі ливарного виробництва, а зокрема - до приладів для формування, не віднесеним до інших груп. Уже відомий прилад для зрізання надлишків суміші з поверхні ливарних напівформ, який містить каретку з приводом горизонтального переміщення у вигляді гідроциліндра, тримач ножа грубого очищення, жорстко закріплений знизу каретки, і тримач ножа тонкої очищення, установлений з можливістю вертикального переміщення щодо каретки (креслення 492/00-1106/81 фірми Künkel Wagner, Німеччина). У найближчому аналогу шток гідроциліндра прикріплено шарнірно до каретки, що створює значний крутний момент, який призводить до критичних навантажень у вузлах рами каретки й в опорних роликах. Таким чином, основним недоліком найближчого аналога є дія значного згинального моменту на вузли рами й опірні ролики каретки приладу, що знижує надійність роботи приладу. В основу корисної моделі поставлена задача - підвищення надійності роботи й довговічності приладу шляхом зменшення згинального моменту, що діє на конструкцію каретки. Поставлена задача вирішується тим, що у пристрої для зрізання надлишків суміші з поверхні ливарних напівформ, що містить каретку з приводом горизонтального переміщення у вигляді гідроциліндра, тримач ножа грубого очищення, жорстко закріплений знизу каретки, і тримач ножа тонкого очищення, установлений з можливістю вертикального переміщення щодо каретки, згідно з корисною моделлю, гідроциліндр каретки обладнано штангою, яка вільно проходить крізь вертикальний овальний отвір тримача ножа тонкого очищення, кінці якої шарнірно з'єднано один зі штоком гідроциліндра, а другий із тримачем ножа грубого очищення. При цьому висота овального отвору більша за величину вертикального ходу тримача ножа тонкого очищення. Доведено, що нова сукупність ознак є причиною, а одержуваний первинний технічний результат "зниження згинального моменту, що впливає на конструкції каретки" - наслідком. У свою чергу, цей первинний результат є причиною, а одержуваний вторинний технічний результат "підвищення надійності роботи й довговічності приладу" - наслідком. Корисна модель пояснюється на прикладі її виконання з посиланнями на креслення, на яких зображено: на фіг. 1 - запропонований пристрій (загальний вид), на фіг. 2 - те саме (розріз за А-А згідно з фіг. 1). Пристрій для зрізання надлишків суміші з поверхні ливарних напівформ містить каретку 1 із приводом горизонтального переміщення у вигляді гідроциліндра 2, тримач 3 ножа грубого очищення 4, жорстко закріплений знизу каретки 1, й тримач 5 ножа тонкого очищення 6, установлений з можливістю вертикального переміщення щодо каретки за допомогою вертикального гідроциліндра 7. У тримачі 5 ножа тонкого очищення утворено овальний отвір 8, крізь який проходить штанга 9, кінці якої за допомогою шарнірів 10 та 11 з'єднані відповідно один зі штангою 12 гідроциліндра 2, а другий - з тримачем 3 ножа грубого очищення. Висота h овального отвору 8 більша за величину вертикального ходу тримача 5 ножа тонкого очищення. Запропонований пристрій розташовано у лінії формування і діє таким чином. Опока із формувальною сумішшю заходить під каретку 1. За допомогою штанги 9 та штока 12 гідроциліндра 2 здійснюється горизонтальне переміщення тримача 3 ножа грубого очищення і ніж 4 здійснює попереднє зрізання надлишків формувальної суміші. На зворотному горизонтальному ходу каретки 1 при тримачі 5. який опущено за допомогою вертикального гідроциліндра 7, ніж тонкого очищення 6 здійснює остаточне зрізання надлишків формувальної суміші врівень із дзеркалом опоки. При цьому штанга 12 за допомогою шарнірів 10 та 11 дозволяє зменшити згинальний момент, який діє на конструкцію каретки 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для зрізання надлишків суміші з поверхні ливарних напівформ, що містить каретку з приводом горизонтального переміщення у вигляді гідроциліндра, тримач ножа грубого очищення, жорстко закріплений знизу каретки, і тримач ножа тонкого очищення, установлений з можливістю вертикального переміщення щодо каретки, який відрізняється тим, що гідроциліндр обладнано штангою, яка вільно проходить крізь вертикальний овальний отвір тримача ножа тонкого очищення, кінці якої шарнірно з'єднано один зі штоком гідроциліндра, а другий з тримачем ножа грубого очищення. 1 UA 70304 U 2. Пристрій за п. 1, який відрізняється тим, що висота овального прорізу більша за величину вертикального ходу тримача ножа тонкого очищення. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
