Спосіб виготовлення секційних гвинтових заготовок

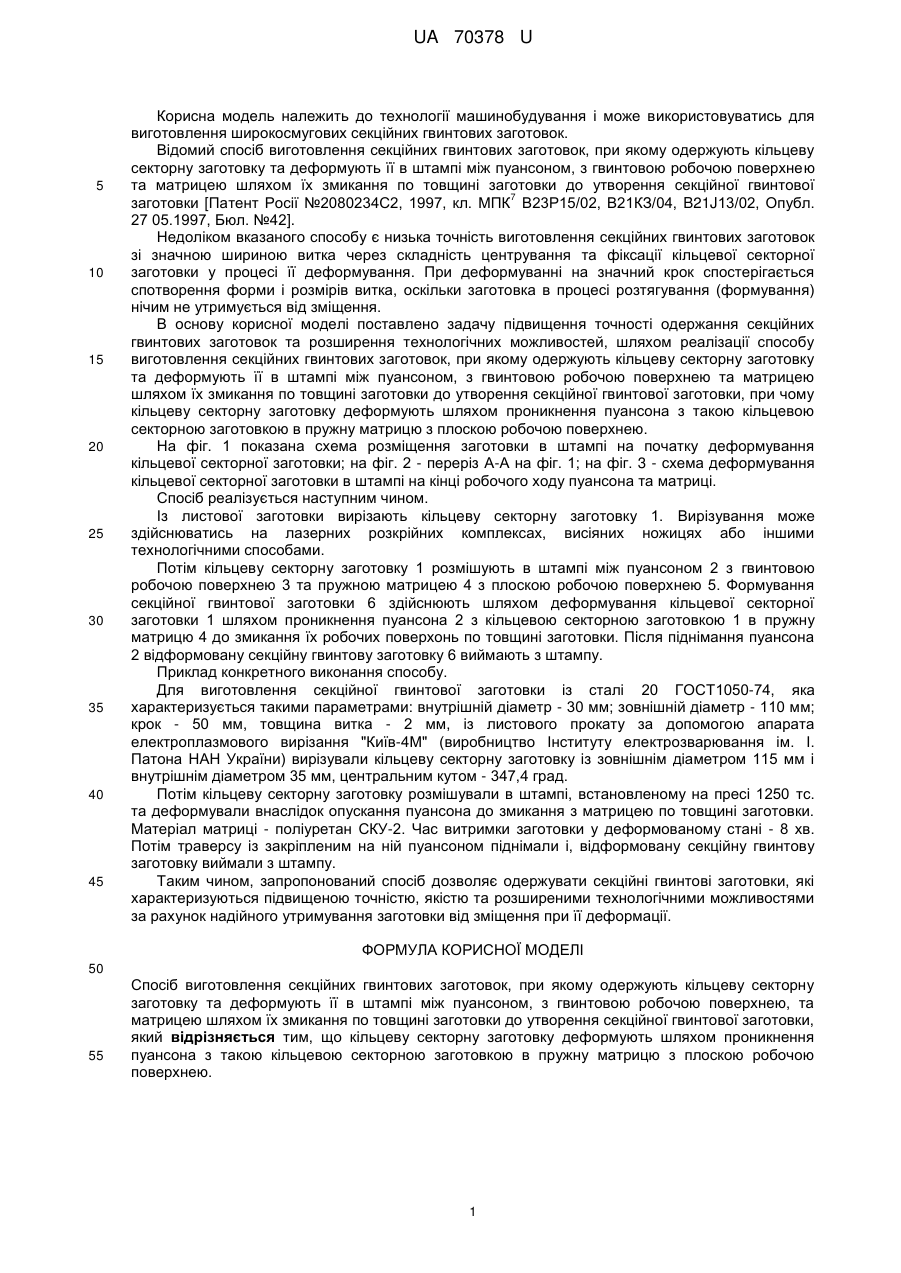

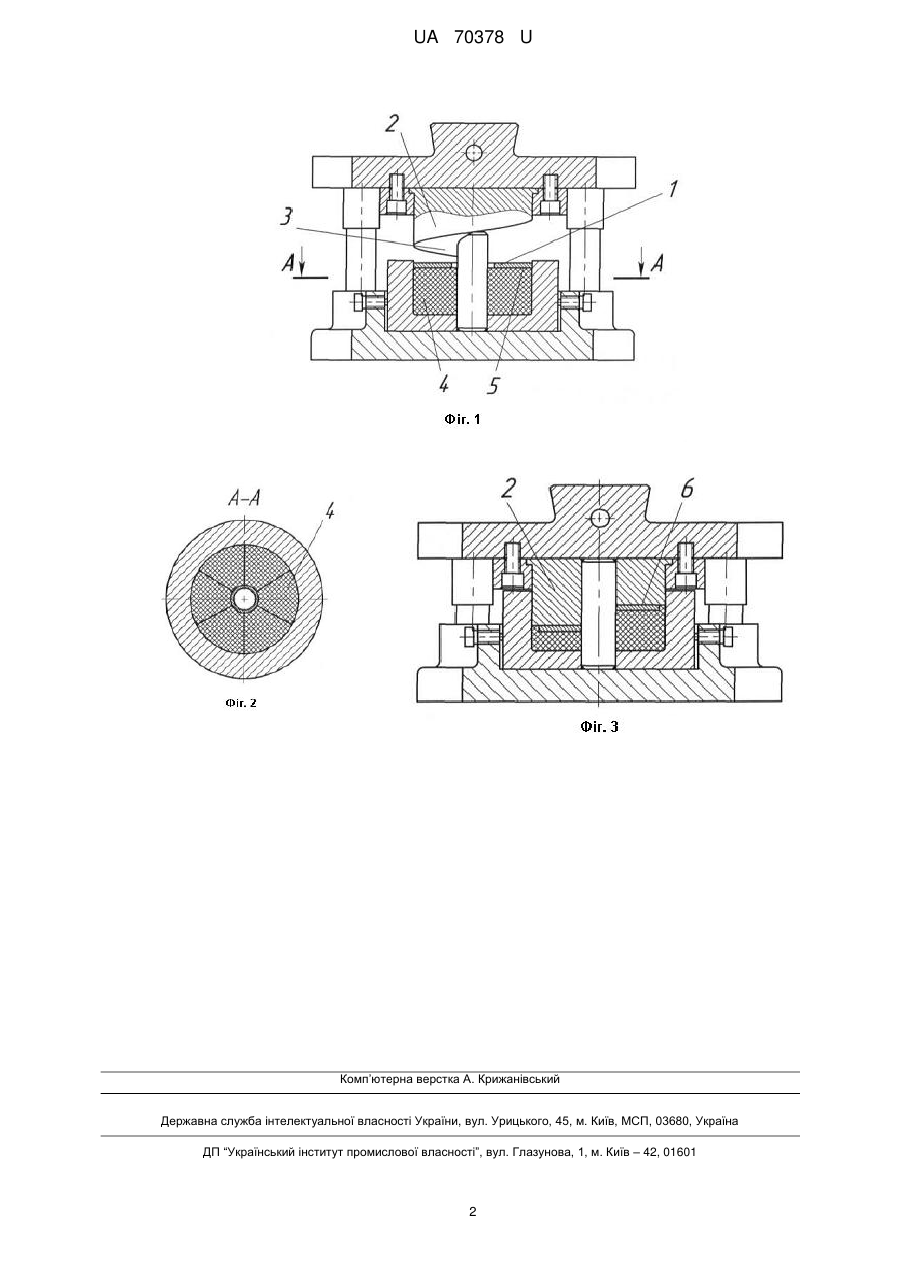

Реферат: UA 70378 U UA 70378 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення широкосмугових секційних гвинтових заготовок. Відомий спосіб виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та деформують її в штампі між пуансоном, з гвинтовою робочою поверхнею та матрицею шляхом їх змикання по товщині заготовки до утворення секційної гвинтової 7 заготовки [Патент Росії №2080234С2, 1997, кл. МПК В23Р15/02, В21КЗ/04, B21J13/02, Опубл. 27 05.1997, Бюл. №42]. Недоліком вказаного способу є низька точність виготовлення секційних гвинтових заготовок зі значною шириною витка через складність центрування та фіксації кільцевої секторної заготовки у процесі її деформування. При деформуванні на значний крок спостерігається спотворення форми і розмірів витка, оскільки заготовка в процесі розтягування (формування) нічим не утримується від зміщення. В основу корисної моделі поставлено задачу підвищення точності одержання секційних гвинтових заготовок та розширення технологічних можливостей, шляхом реалізації способу виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та деформують її в штампі між пуансоном, з гвинтовою робочою поверхнею та матрицею шляхом їх змикання по товщині заготовки до утворення секційної гвинтової заготовки, при чому кільцеву секторну заготовку деформують шляхом проникнення пуансона з такою кільцевою секторною заготовкою в пружну матрицю з плоскою робочою поверхнею. На фіг. 1 показана схема розміщення заготовки в штампі на початку деформування кільцевої секторної заготовки; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - схема деформування кільцевої секторної заготовки в штампі на кінці робочого ходу пуансона та матриці. Спосіб реалізується наступним чином. Із листової заготовки вирізають кільцеву секторну заготовку 1. Вирізування може здійснюватись на лазерних розкрійних комплексах, висіяних ножицях або іншими технологічними способами. Потім кільцеву секторну заготовку 1 розмішують в штампі між пуансоном 2 з гвинтовою робочою поверхнею 3 та пружною матрицею 4 з плоскою робочою поверхнею 5. Формування секційної гвинтової заготовки 6 здійснюють шляхом деформування кільцевої секторної заготовки 1 шляхом проникнення пуансона 2 з кільцевою секторною заготовкою 1 в пружну матрицю 4 до змикання їх робочих поверхонь по товщині заготовки. Після піднімання пуансона 2 відформовану секційну гвинтову заготовку 6 виймають з штампу. Приклад конкретного виконання способу. Для виготовлення секційної гвинтової заготовки із сталі 20 ГОСТ1050-74, яка характеризується такими параметрами: внутрішній діаметр - 30 мм; зовнішній діаметр - 110 мм; крок - 50 мм, товщина витка - 2 мм, із листового прокату за допомогою апарата електроплазмового вирізання "Київ-4М" (виробництво Інституту електрозварювання ім. І. Патона НАН України) вирізували кільцеву секторну заготовку із зовнішнім діаметром 115 мм і внутрішнім діаметром 35 мм, центральним кутом - 347,4 град. Потім кільцеву секторну заготовку розмішували в штампі, встановленому на пресі 1250 тс. та деформували внаслідок опускання пуансона до змикання з матрицею по товщині заготовки. Матеріал матриці - поліуретан СКУ-2. Час витримки заготовки у деформованому стані - 8 хв. Потім траверсу із закріпленим на ній пуансоном піднімали і, відформовану секційну гвинтову заготовку виймали з штампу. Таким чином, запропонований спосіб дозволяє одержувати секційні гвинтові заготовки, які характеризуються підвищеною точністю, якістю та розширеними технологічними можливостями за рахунок надійного утримування заготовки від зміщення при її деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та деформують її в штампі між пуансоном, з гвинтовою робочою поверхнею, та матрицею шляхом їх змикання по товщині заготовки до утворення секційної гвинтової заготовки, який відрізняється тим, що кільцеву секторну заготовку деформують шляхом проникнення пуансона з такою кільцевою секторною заготовкою в пружну матрицю з плоскою робочою поверхнею. 1 UA 70378 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
