Спосіб виготовлення секційних гвинтових заготовок

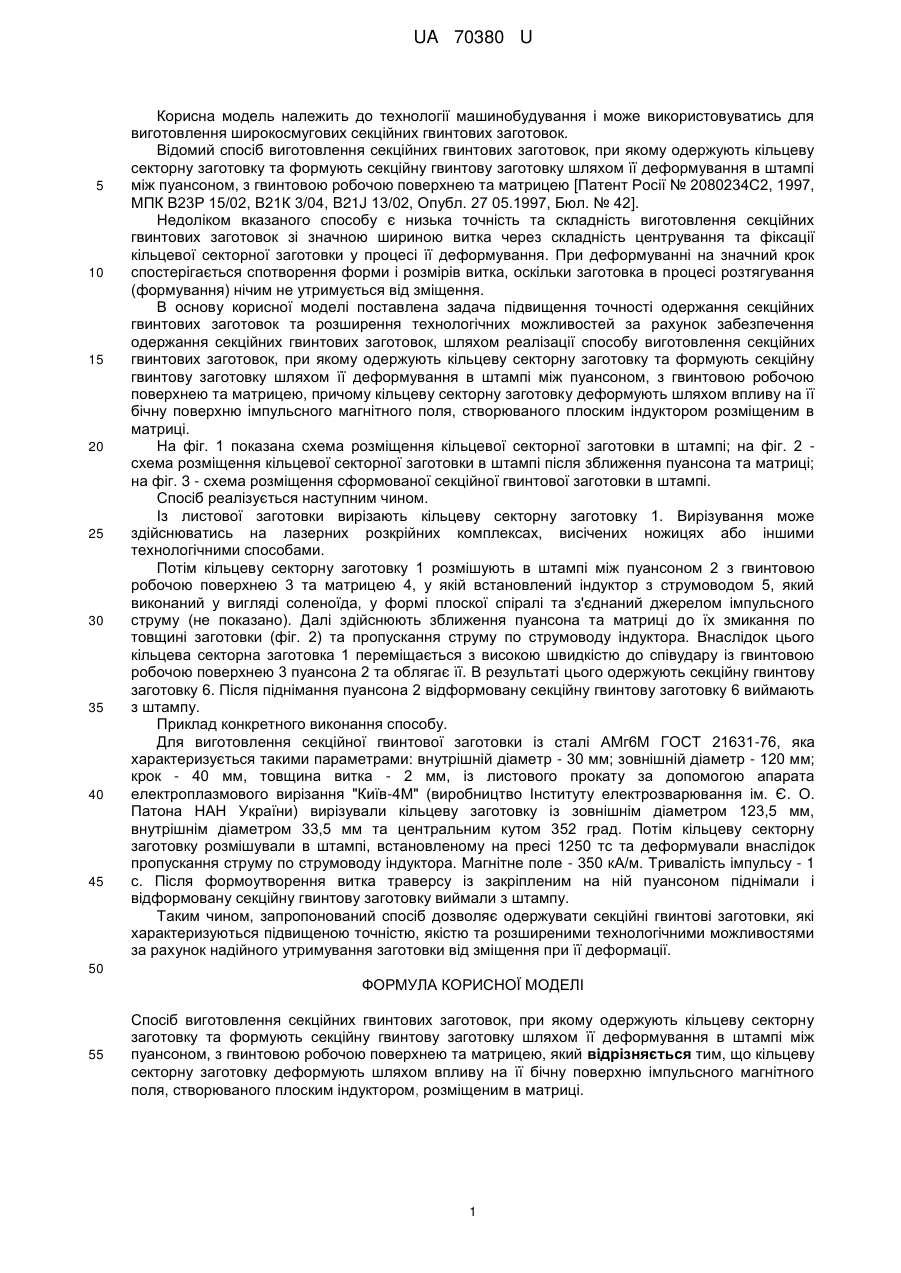

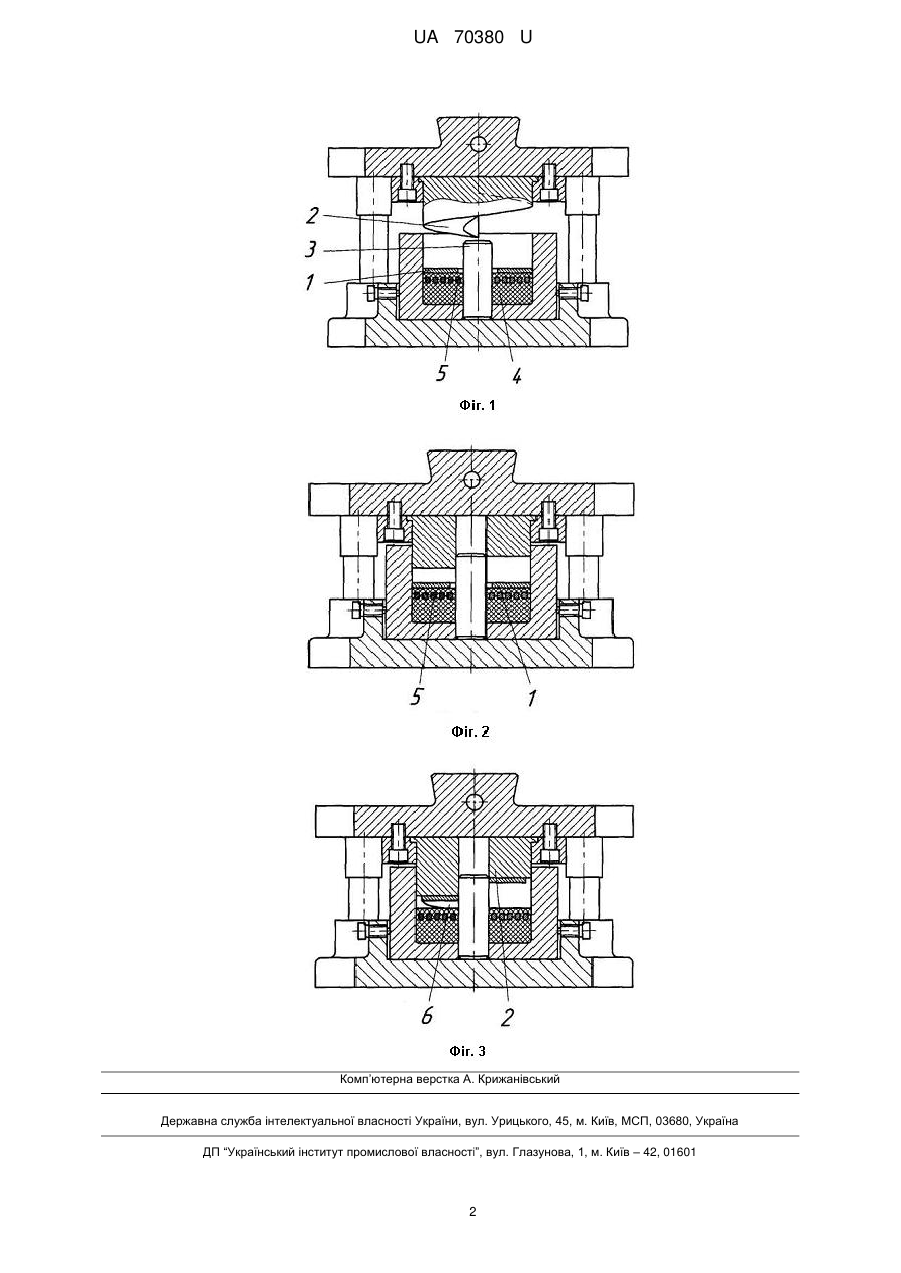

Реферат: UA 70380 U UA 70380 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення широкосмугових секційних гвинтових заготовок. Відомий спосіб виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та формують секційну гвинтову заготовку шляхом її деформування в штампі між пуансоном, з гвинтовою робочою поверхнею та матрицею [Патент Росії № 2080234С2, 1997, МПК В23Р 15/02, В21К 3/04, B21J 13/02, Опубл. 27 05.1997, Бюл. № 42]. Недоліком вказаного способу є низька точність та складність виготовлення секційних гвинтових заготовок зі значною шириною витка через складність центрування та фіксації кільцевої секторної заготовки у процесі її деформування. При деформуванні на значний крок спостерігається спотворення форми і розмірів витка, оскільки заготовка в процесі розтягування (формування) нічим не утримується від зміщення. В основу корисної моделі поставлена задача підвищення точності одержання секційних гвинтових заготовок та розширення технологічних можливостей за рахунок забезпечення одержання секційних гвинтових заготовок, шляхом реалізації способу виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та формують секційну гвинтову заготовку шляхом її деформування в штампі між пуансоном, з гвинтовою робочою поверхнею та матрицею, причому кільцеву секторну заготовку деформують шляхом впливу на її бічну поверхню імпульсного магнітного поля, створюваного плоским індуктором розміщеним в матриці. На фіг. 1 показана схема розміщення кільцевої секторної заготовки в штампі; на фіг. 2 схема розміщення кільцевої секторної заготовки в штампі після зближення пуансона та матриці; на фіг. 3 - схема розміщення сформованої секційної гвинтової заготовки в штампі. Спосіб реалізується наступним чином. Із листової заготовки вирізають кільцеву секторну заготовку 1. Вирізування може здійснюватись на лазерних розкрійних комплексах, висічених ножицях або іншими технологічними способами. Потім кільцеву секторну заготовку 1 розмішують в штампі між пуансоном 2 з гвинтовою робочою поверхнею 3 та матрицею 4, у якій встановлений індуктор з струмоводом 5, який виконаний у вигляді соленоїда, у формі плоскої спіралі та з'єднаний джерелом імпульсного струму (не показано). Далі здійснюють зближення пуансона та матриці до їх змикання по товщині заготовки (фіг. 2) та пропускання струму по струмоводу індуктора. Внаслідок цього кільцева секторна заготовка 1 переміщається з високою швидкістю до співудару із гвинтовою робочою поверхнею 3 пуансона 2 та облягає її. В результаті цього одержують секційну гвинтову заготовку 6. Після піднімання пуансона 2 відформовану секційну гвинтову заготовку 6 виймають з штампу. Приклад конкретного виконання способу. Для виготовлення секційної гвинтової заготовки із сталі АМг6М ГОСТ 21631-76, яка характеризується такими параметрами: внутрішній діаметр - 30 мм; зовнішній діаметр - 120 мм; крок - 40 мм, товщина витка - 2 мм, із листового прокату за допомогою апарата електроплазмового вирізання "Київ-4М" (виробництво Інституту електрозварювання ім. Є. О. Патона НАН України) вирізували кільцеву заготовку із зовнішнім діаметром 123,5 мм, внутрішнім діаметром 33,5 мм та центральним кутом 352 град. Потім кільцеву секторну заготовку розмішували в штампі, встановленому на пресі 1250 тс та деформували внаслідок пропускання струму по струмоводу індуктора. Магнітне поле - 350 кА/м. Тривалість імпульсу - 1 с. Після формоутворення витка траверсу із закріпленим на ній пуансоном піднімали і відформовану секційну гвинтову заготовку виймали з штампу. Таким чином, запропонований спосіб дозволяє одержувати секційні гвинтові заготовки, які характеризуються підвищеною точністю, якістю та розширеними технологічними можливостями за рахунок надійного утримування заготовки від зміщення при її деформації. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб виготовлення секційних гвинтових заготовок, при якому одержують кільцеву секторну заготовку та формують секційну гвинтову заготовку шляхом її деформування в штампі між пуансоном, з гвинтовою робочою поверхнею та матрицею, який відрізняється тим, що кільцеву секторну заготовку деформують шляхом впливу на її бічну поверхню імпульсного магнітного поля, створюваного плоским індуктором, розміщеним в матриці. 1 UA 70380 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
