Пристрій обробки інформації

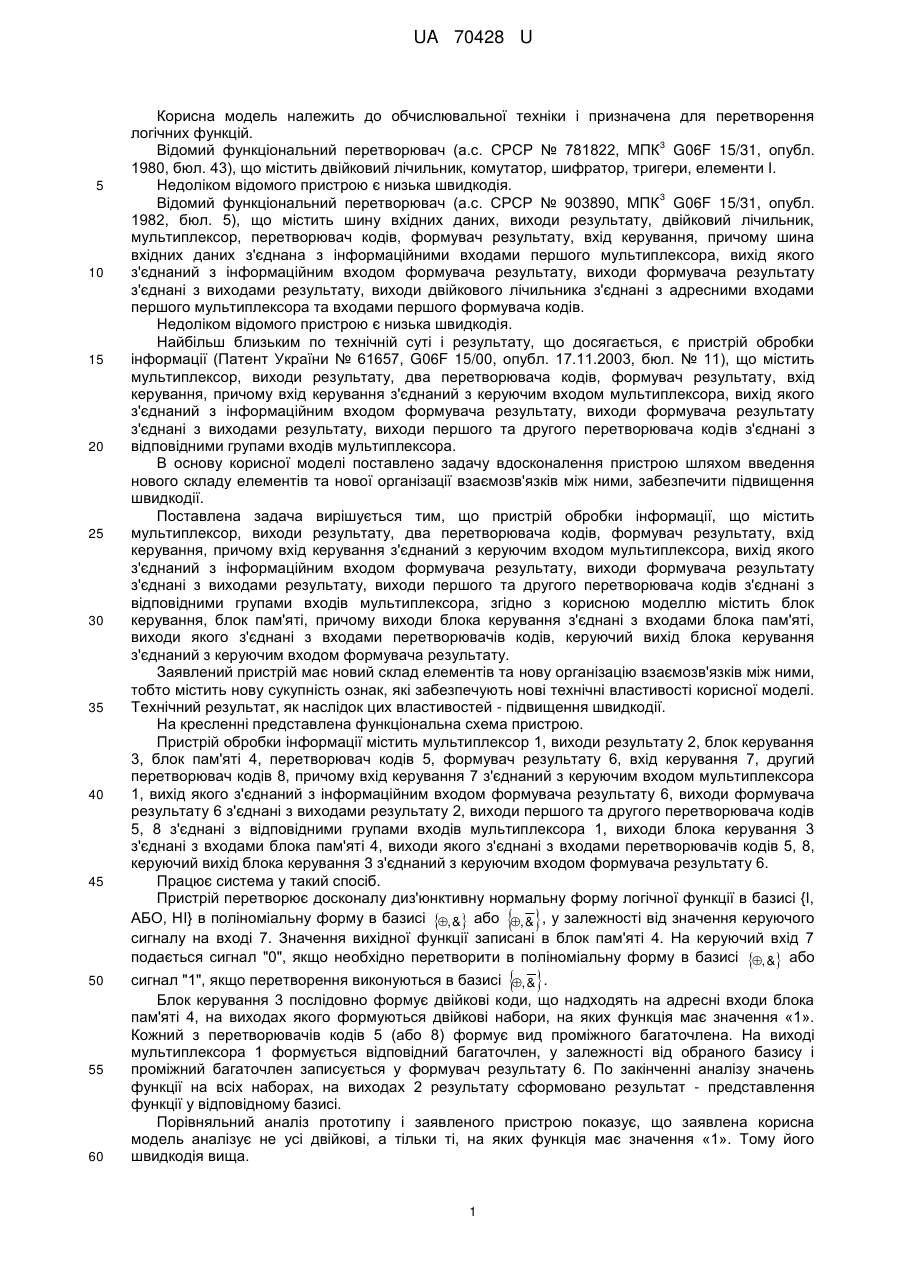

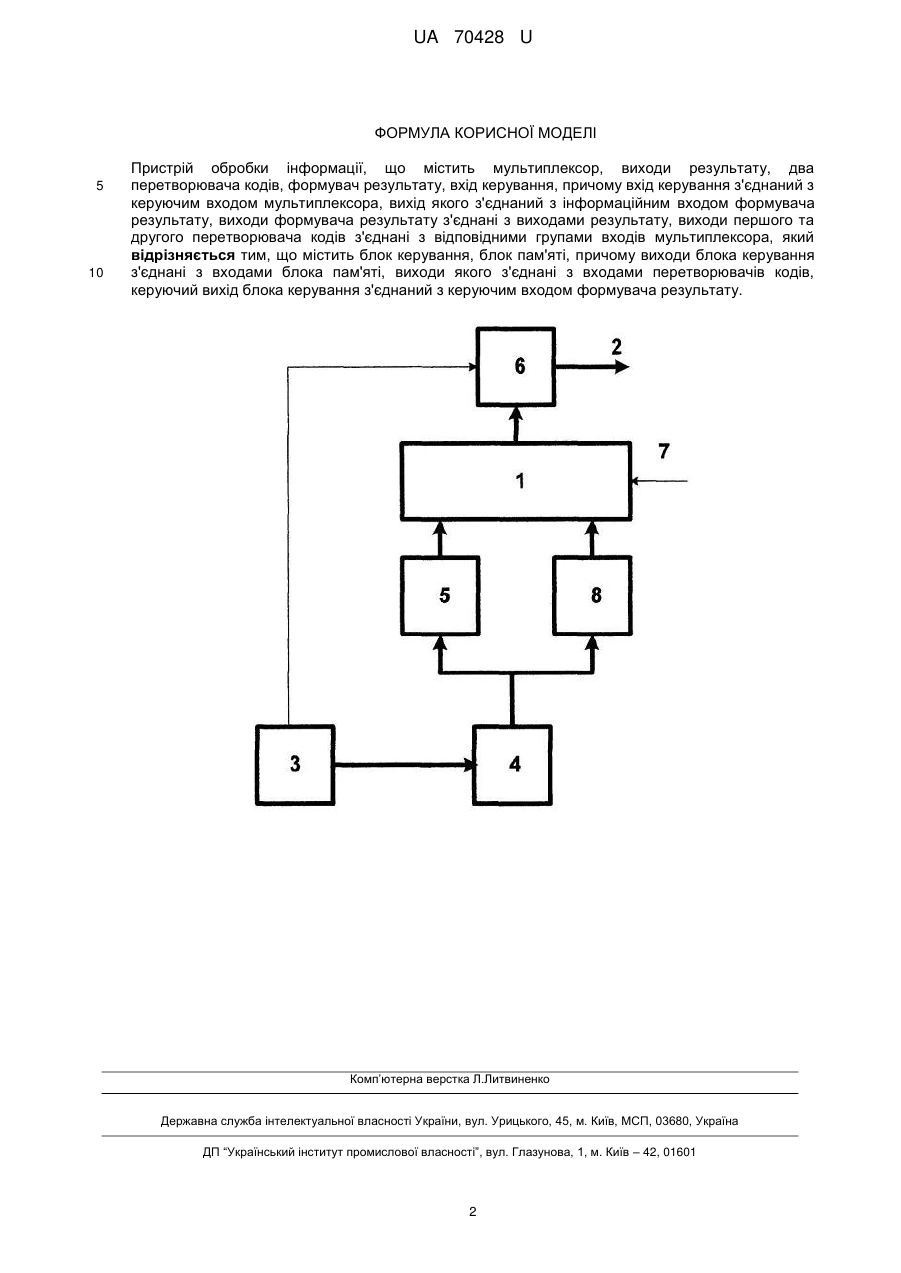

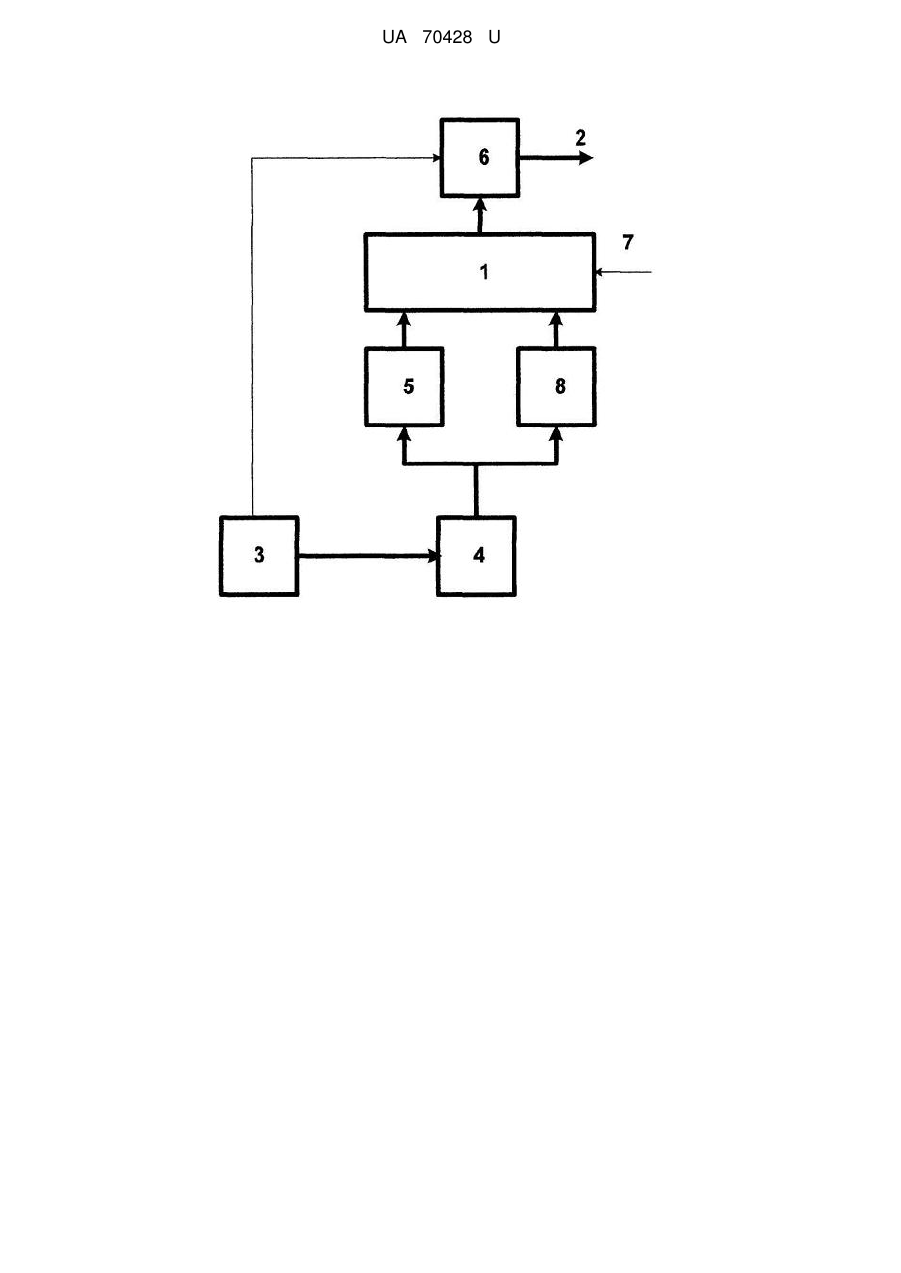

Реферат: Пристрій обробки інформації містить мультиплексор, виходи результату, два перетворювача кодів, формувач результату, вхід керування. Додатково містить блок керування та блок пам'яті. UA 70428 U (12) UA 70428 U UA 70428 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обчислювальної техніки і призначена для перетворення логічних функцій. 3 Відомий функціональний перетворювач (а.с. СРСР № 781822, МПК G06F 15/31, опубл. 1980, бюл. 43), що містить двійковий лічильник, комутатор, шифратор, тригери, елементи І. Недоліком відомого пристрою є низька швидкодія. 3 Відомий функціональний перетворювач (а.с. СРСР № 903890, МПК G06F 15/31, опубл. 1982, бюл. 5), що містить шину вхідних даних, виходи результату, двійковий лічильник, мультиплексор, перетворювач кодів, формувач результату, вхід керування, причому шина вхідних даних з'єднана з інформаційними входами першого мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи двійкового лічильника з'єднані з адресними входами першого мультиплексора та входами першого формувача кодів. Недоліком відомого пристрою є низька швидкодія. Найбільш близьким по технічній суті і результату, що досягається, є пристрій обробки інформації (Патент України № 61657, G06F 15/00, опубл. 17.11.2003, бюл. № 11), що містить мультиплексор, виходи результату, два перетворювача кодів, формувач результату, вхід керування, причому вхід керування з'єднаний з керуючим входом мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи першого та другого перетворювача кодів з'єднані з відповідними групами входів мультиплексора. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити підвищення швидкодії. Поставлена задача вирішується тим, що пристрій обробки інформації, що містить мультиплексор, виходи результату, два перетворювача кодів, формувач результату, вхід керування, причому вхід керування з'єднаний з керуючим входом мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи першого та другого перетворювача кодів з'єднані з відповідними групами входів мультиплексора, згідно з корисною моделлю містить блок керування, блок пам'яті, причому виходи блока керування з'єднані з входами блока пам'яті, виходи якого з'єднані з входами перетворювачів кодів, керуючий вихід блока керування з'єднаний з керуючим входом формувача результату. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - підвищення швидкодії. На кресленні представлена функціональна схема пристрою. Пристрій обробки інформації містить мультиплексор 1, виходи результату 2, блок керування 3, блок пам'яті 4, перетворювач кодів 5, формувач результату 6, вхід керування 7, другий перетворювач кодів 8, причому вхід керування 7 з'єднаний з керуючим входом мультиплексора 1, вихід якого з'єднаний з інформаційним входом формувача результату 6, виходи формувача результату 6 з'єднані з виходами результату 2, виходи першого та другого перетворювача кодів 5, 8 з'єднані з відповідними групами входів мультиплексора 1, виходи блока керування 3 з'єднані з входами блока пам'яті 4, виходи якого з'єднані з входами перетворювачів кодів 5, 8, керуючий вихід блока керування 3 з'єднаний з керуючим входом формувача результату 6. Працює система у такий спосіб. Пристрій перетворює досконалу диз'юнктивну нормальну форму логічної функції в базисі {І, АБО, НІ} в поліноміальну форму в базисі , & або , & , у залежності від значення керуючого сигналу на вході 7. Значення вихідної функції записані в блок пам'яті 4. На керуючий вхід 7 подається сигнал "0", якщо необхідно перетворити в поліноміальну форму в базисі , & або   50 55 60   сигнал "1", якщо перетворення виконуються в базисі , & . Блок керування 3 послідовно формує двійкові коди, що надходять на адресні входи блока пам'яті 4, на виходах якого формуються двійкові набори, на яких функція має значення «1». Кожний з перетворювачів кодів 5 (або 8) формує вид проміжного багаточлена. На виході мультиплексора 1 формується відповідний багаточлен, у залежності від обраного базису і проміжний багаточлен записується у формувач результату 6. По закінченні аналізу значень функції на всіх наборах, на виходах 2 результату сформовано результат - представлення функції у відповідному базисі. Порівняльний аналіз прототипу і заявленого пристрою показує, що заявлена корисна модель аналізує не усі двійкові, а тільки ті, на яких функція має значення «1». Тому його швидкодія вища. 1 UA 70428 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій обробки інформації, що містить мультиплексор, виходи результату, два перетворювача кодів, формувач результату, вхід керування, причому вхід керування з'єднаний з керуючим входом мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи першого та другого перетворювача кодів з'єднані з відповідними групами входів мультиплексора, який відрізняється тим, що містить блок керування, блок пам'яті, причому виходи блока керування з'єднані з входами блока пам'яті, виходи якого з'єднані з входами перетворювачів кодів, керуючий вихід блока керування з'єднаний з керуючим входом формувача результату. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
