Гасник гідравлічних ударів

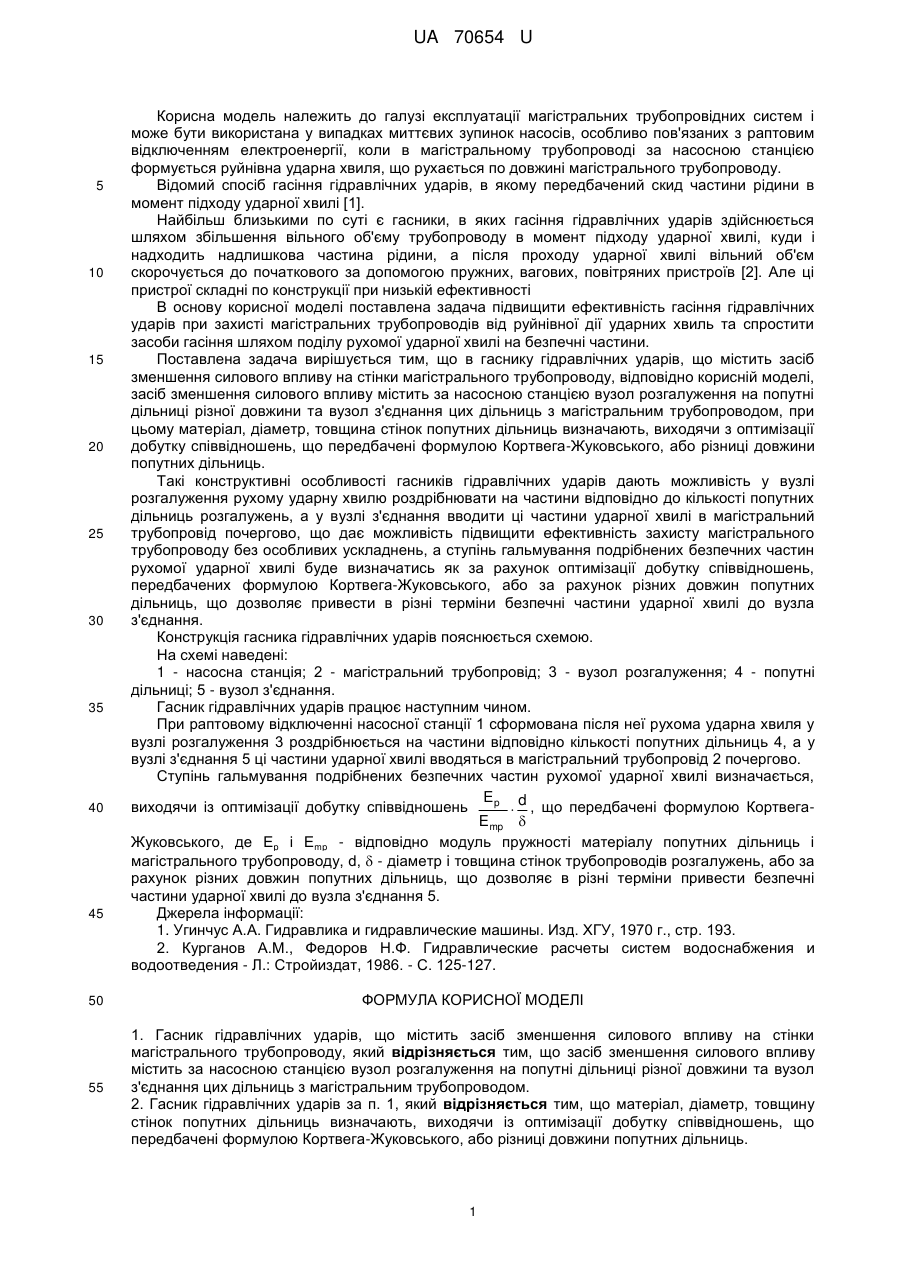

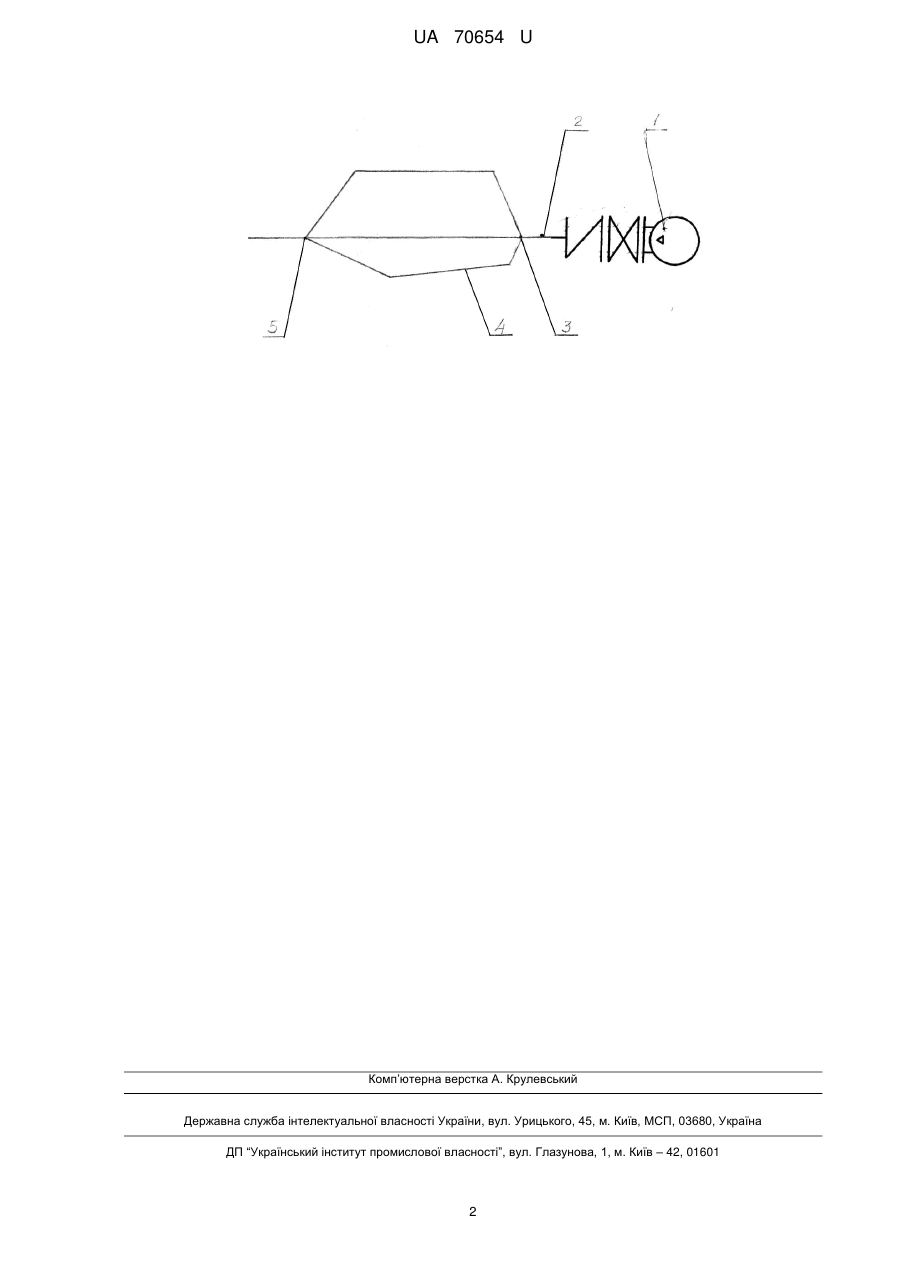

Реферат: Гасник гідравлічних ударів містить засіб зменшення силового впливу на стінки магістрального трубопроводу. Він містить за насосною станцією вузол розгалуження на попутні дільниці різної довжини та вузол з'єднання цих дільниць з магістральним трубопроводом. UA 70654 U (54) ГАСНИК ГІДРАВЛІЧНИХ УДАРІВ UA 70654 U UA 70654 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі експлуатації магістральних трубопровідних систем і може бути використана у випадках миттєвих зупинок насосів, особливо пов'язаних з раптовим відключенням електроенергії, коли в магістральному трубопроводі за насосною станцією формується руйнівна ударна хвиля, що рухається по довжині магістрального трубопроводу. Відомий спосіб гасіння гідравлічних ударів, в якому передбачений скид частини рідини в момент підходу ударної хвилі [1]. Найбільш близькими по суті є гасники, в яких гасіння гідравлічних ударів здійснюється шляхом збільшення вільного об'єму трубопроводу в момент підходу ударної хвилі, куди і надходить надлишкова частина рідини, а після проходу ударної хвилі вільний об'єм скорочується до початкового за допомогою пружних, вагових, повітряних пристроїв [2]. Але ці пристрої складні по конструкції при низькій ефективності В основу корисної моделі поставлена задача підвищити ефективність гасіння гідравлічних ударів при захисті магістральних трубопроводів від руйнівної дії ударних хвиль та спростити засоби гасіння шляхом поділу рухомої ударної хвилі на безпечні частини. Поставлена задача вирішується тим, що в гаснику гідравлічних ударів, що містить засіб зменшення силового впливу на стінки магістрального трубопроводу, відповідно корисній моделі, засіб зменшення силового впливу містить за насосною станцією вузол розгалуження на попутні дільниці різної довжини та вузол з'єднання цих дільниць з магістральним трубопроводом, при цьому матеріал, діаметр, товщина стінок попутних дільниць визначають, виходячи з оптимізації добутку співвідношень, що передбачені формулою Кортвега-Жуковського, або різниці довжини попутних дільниць. Такі конструктивні особливості гасників гідравлічних ударів дають можливість у вузлі розгалуження рухому ударну хвилю роздрібнювати на частини відповідно до кількості попутних дільниць розгалужень, а у вузлі з'єднання вводити ці частини ударної хвилі в магістральний трубопровід почергово, що дає можливість підвищити ефективність захисту магістрального трубопроводу без особливих ускладнень, а ступінь гальмування подрібнених безпечних частин рухомої ударної хвилі буде визначатись як за рахунок оптимізації добутку співвідношень, передбачених формулою Кортвега-Жуковського, або за рахунок різних довжин попутних дільниць, що дозволяє привести в різні терміни безпечні частини ударної хвилі до вузла з'єднання. Конструкція гасника гідравлічних ударів пояснюється схемою. На схемі наведені: 1 - насосна станція; 2 - магістральний трубопровід; 3 - вузол розгалуження; 4 - попутні дільниці; 5 - вузол з'єднання. Гасник гідравлічних ударів працює наступним чином. При раптовому відключенні насосної станції 1 сформована після неї рухома ударна хвиля у вузлі розгалуження 3 роздрібнюється на частини відповідно кількості попутних дільниць 4, а у вузлі з'єднання 5 ці частини ударної хвилі вводяться в магістральний трубопровід 2 почергово. Ступінь гальмування подрібнених безпечних частин рухомої ударної хвилі визначається, Ep d виходячи із оптимізації добутку співвідношень  , що передбачені формулою КортвегаE mp  Жуковського, де Еp і Еmp - відповідно модуль пружності матеріалу попутних дільниць і магістрального трубопроводу, d,  - діаметр і товщина стінок трубопроводів розгалужень, або за рахунок різних довжин попутних дільниць, що дозволяє в різні терміни привести безпечні частини ударної хвилі до вузла з'єднання 5. Джерела інформації: 1. Угинчус А.А. Гидравлика и гидравлические машины. Изд. ХГУ, 1970 г., стр. 193. 2. Курганов А.М., Федоров Н.Ф. Гидравлические расчеты систем водоснабжения и водоотведения - Л.: Стройиздат, 1986. - С. 125-127. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Гасник гідравлічних ударів, що містить засіб зменшення силового впливу на стінки магістрального трубопроводу, який відрізняється тим, що засіб зменшення силового впливу містить за насосною станцією вузол розгалуження на попутні дільниці різної довжини та вузол з'єднання цих дільниць з магістральним трубопроводом. 2. Гасник гідравлічних ударів за п. 1, який відрізняється тим, що матеріал, діаметр, товщину стінок попутних дільниць визначають, виходячи із оптимізації добутку співвідношень, що передбачені формулою Кортвега-Жуковського, або різниці довжини попутних дільниць. 1 UA 70654 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
