Генератор для отримання енергії високих напруг

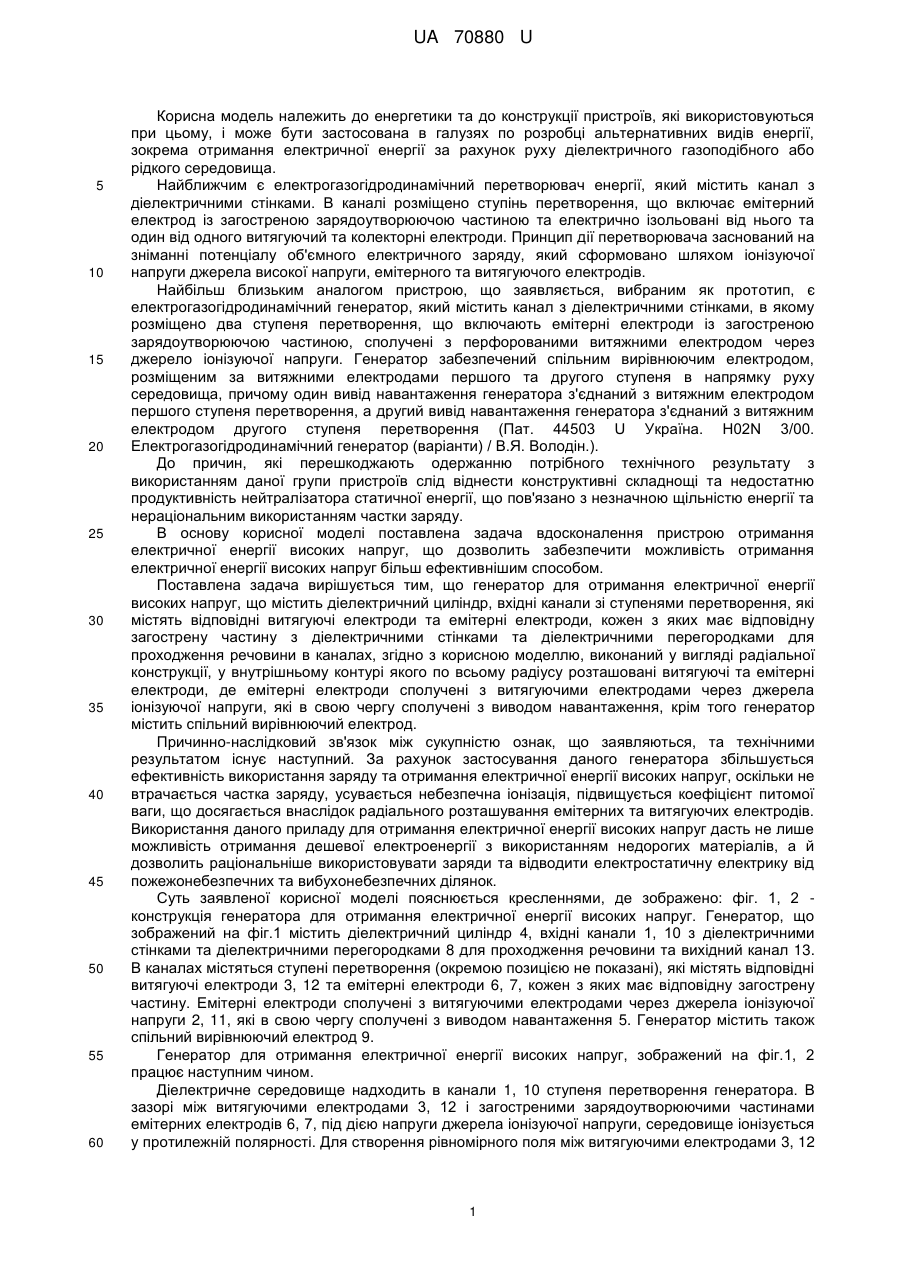

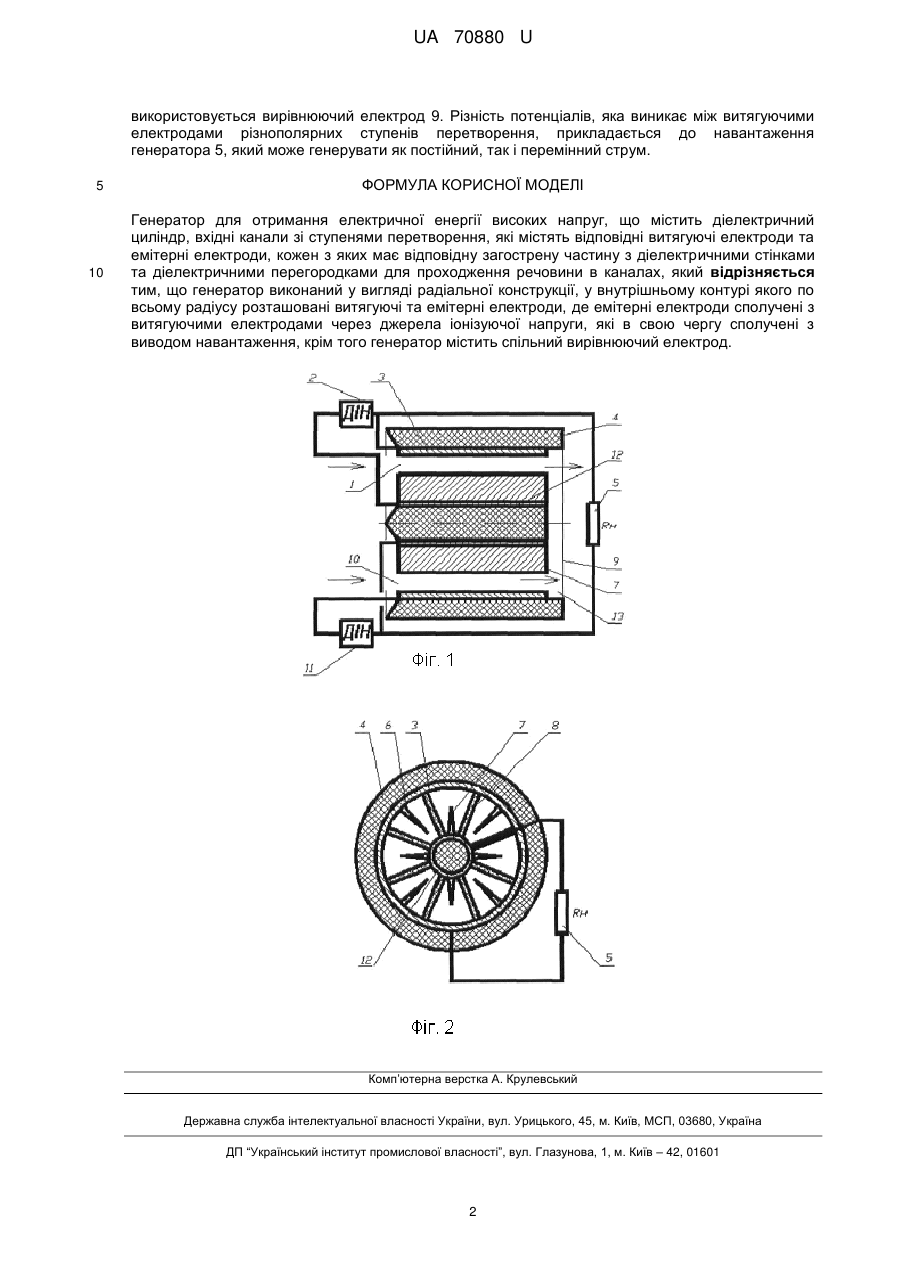

Реферат: UA 70880 U UA 70880 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до енергетики та до конструкції пристроїв, які використовуються при цьому, і може бути застосована в галузях по розробці альтернативних видів енергії, зокрема отримання електричної енергії за рахунок руху діелектричного газоподібного або рідкого середовища. Найближчим є електрогазогідродинамічний перетворювач енергії, який містить канал з діелектричними стінками. В каналі розміщено ступінь перетворення, що включає емітерний електрод із загостреною зарядоутворюючою частиною та електрично ізольовані від нього та один від одного витягуючий та колекторні електроди. Принцип дії перетворювача заснований на зніманні потенціалу об'ємного електричного заряду, який сформовано шляхом іонізуючої напруги джерела високої напруги, емітерного та витягуючого електродів. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є електрогазогідродинамічний генератор, який містить канал з діелектричними стінками, в якому розміщено два ступеня перетворення, що включають емітерні електроди із загостреною зарядоутворюючою частиною, сполучені з перфорованими витяжними електродом через джерело іонізуючої напруги. Генератор забезпечений спільним вирівнюючим електродом, розміщеним за витяжними електродами першого та другого ступеня в напрямку руху середовища, причому один вивід навантаження генератора з'єднаний з витяжним електродом першого ступеня перетворення, а другий вивід навантаження генератора з'єднаний з витяжним електродом другого ступеня перетворення (Пат. 44503 U Україна. H02N 3/00. Електрогазогідродинамічний генератор (варіанти) / В.Я. Володін.). До причин, які перешкоджають одержанню потрібного технічного результату з використанням даної групи пристроїв слід віднести конструктивні складнощі та недостатню продуктивність нейтралізатора статичної енергії, що пов'язано з незначною щільністю енергії та нераціональним використанням частки заряду. В основу корисної моделі поставлена задача вдосконалення пристрою отримання електричної енергії високих напруг, що дозволить забезпечити можливість отримання електричної енергії високих напруг більш ефективнішим способом. Поставлена задача вирішується тим, що генератор для отримання електричної енергії високих напруг, що містить діелектричний циліндр, вхідні канали зі ступенями перетворення, які містять відповідні витягуючі електроди та емітерні електроди, кожен з яких має відповідну загострену частину з діелектричними стінками та діелектричними перегородками для проходження речовини в каналах, згідно з корисною моделлю, виконаний у вигляді радіальної конструкції, у внутрішньому контурі якого по всьому радіусу розташовані витягуючі та емітерні електроди, де емітерні електроди сполучені з витягуючими електродами через джерела іонізуючої напруги, які в свою чергу сполучені з виводом навантаження, крім того генератор містить спільний вирівнюючий електрод. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічними результатом існує наступний. За рахунок застосування даного генератора збільшується ефективність використання заряду та отримання електричної енергії високих напруг, оскільки не втрачається частка заряду, усувається небезпечна іонізація, підвищується коефіцієнт питомої ваги, що досягається внаслідок радіального розташування емітерних та витягуючих електродів. Використання даного приладу для отримання електричної енергії високих напруг дасть не лише можливість отримання дешевої електроенергії з використанням недорогих матеріалів, а й дозволить раціональніше використовувати заряди та відводити електростатичну електрику від пожежонебезпечних та вибухонебезпечних ділянок. Суть заявленої корисної моделі пояснюється кресленнями, де зображено: фіг. 1, 2 конструкція генератора для отримання електричної енергії високих напруг. Генератор, що зображений на фіг.1 містить діелектричний циліндр 4, вхідні канали 1, 10 з діелектричними стінками та діелектричними перегородками 8 для проходження речовини та вихідний канал 13. В каналах містяться ступені перетворення (окремою позицією не показані), які містять відповідні витягуючі електроди 3, 12 та емітерні електроди 6, 7, кожен з яких має відповідну загострену частину. Емітерні електроди сполучені з витягуючими електродами через джерела іонізуючої напруги 2, 11, які в свою чергу сполучені з виводом навантаження 5. Генератор містить також спільний вирівнюючий електрод 9. Генератор для отримання електричної енергії високих напруг, зображений на фіг.1, 2 працює наступним чином. Діелектричне середовище надходить в канали 1, 10 ступеня перетворення генератора. В зазорі між витягуючими електродами 3, 12 і загостреними зарядоутворюючими частинами емітерних електродів 6, 7, під дією напруги джерела іонізуючої напруги, середовище іонізується у протилежній полярності. Для створення рівномірного поля між витягуючими електродами 3, 12 1 UA 70880 U використовується вирівнюючий електрод 9. Різність потенціалів, яка виникає між витягуючими електродами різнополярних ступенів перетворення, прикладається до навантаження генератора 5, який може генерувати як постійний, так і перемінний струм. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Генератор для отримання електричної енергії високих напруг, що містить діелектричний циліндр, вхідні канали зі ступенями перетворення, які містять відповідні витягуючі електроди та емітерні електроди, кожен з яких має відповідну загострену частину з діелектричними стінками та діелектричними перегородками для проходження речовини в каналах, який відрізняється тим, що генератор виконаний у вигляді радіальної конструкції, у внутрішньому контурі якого по всьому радіусу розташовані витягуючі та емітерні електроди, де емітерні електроди сполучені з витягуючими електродами через джерела іонізуючої напруги, які в свою чергу сполучені з виводом навантаження, крім того генератор містить спільний вирівнюючий електрод. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
