Гідрозамок

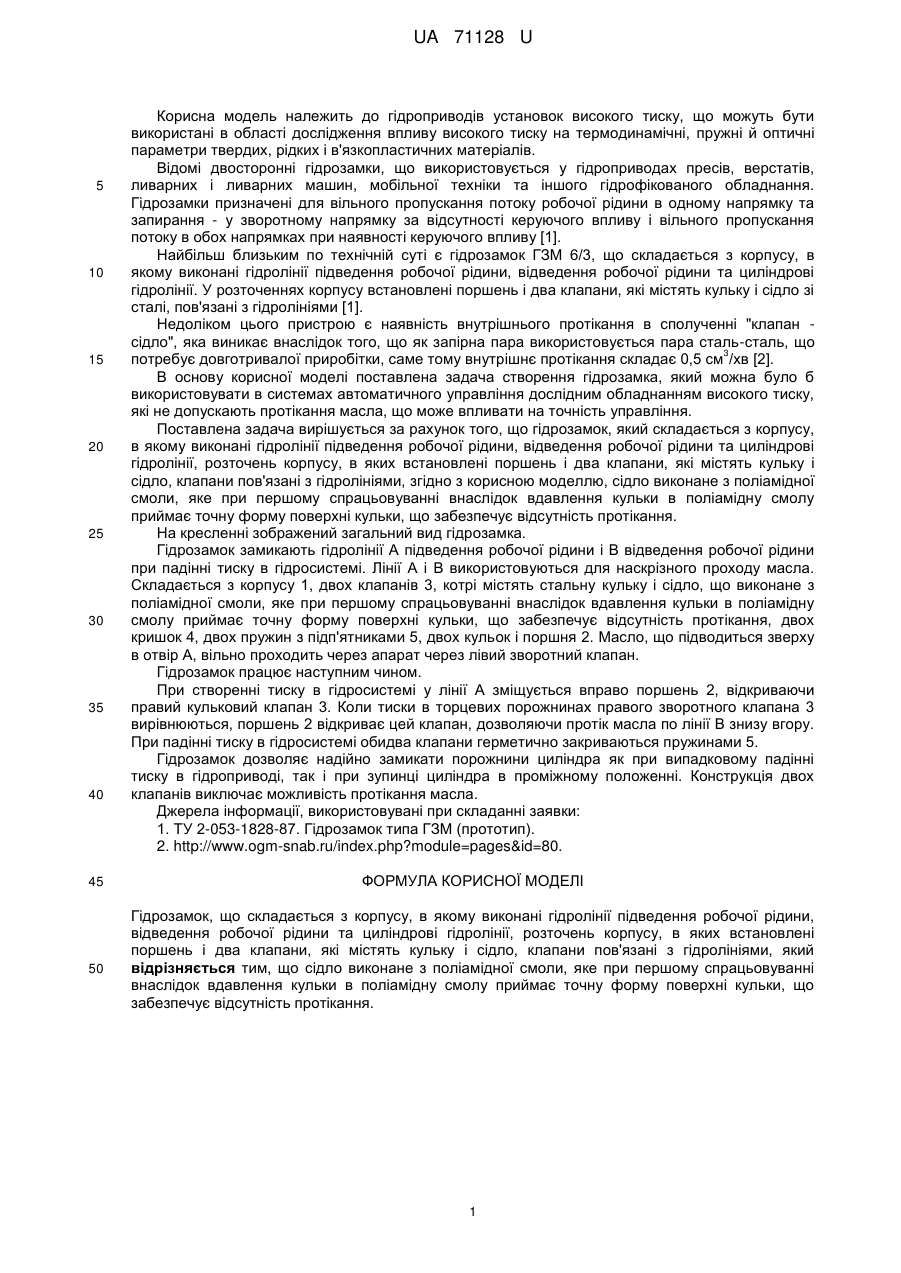

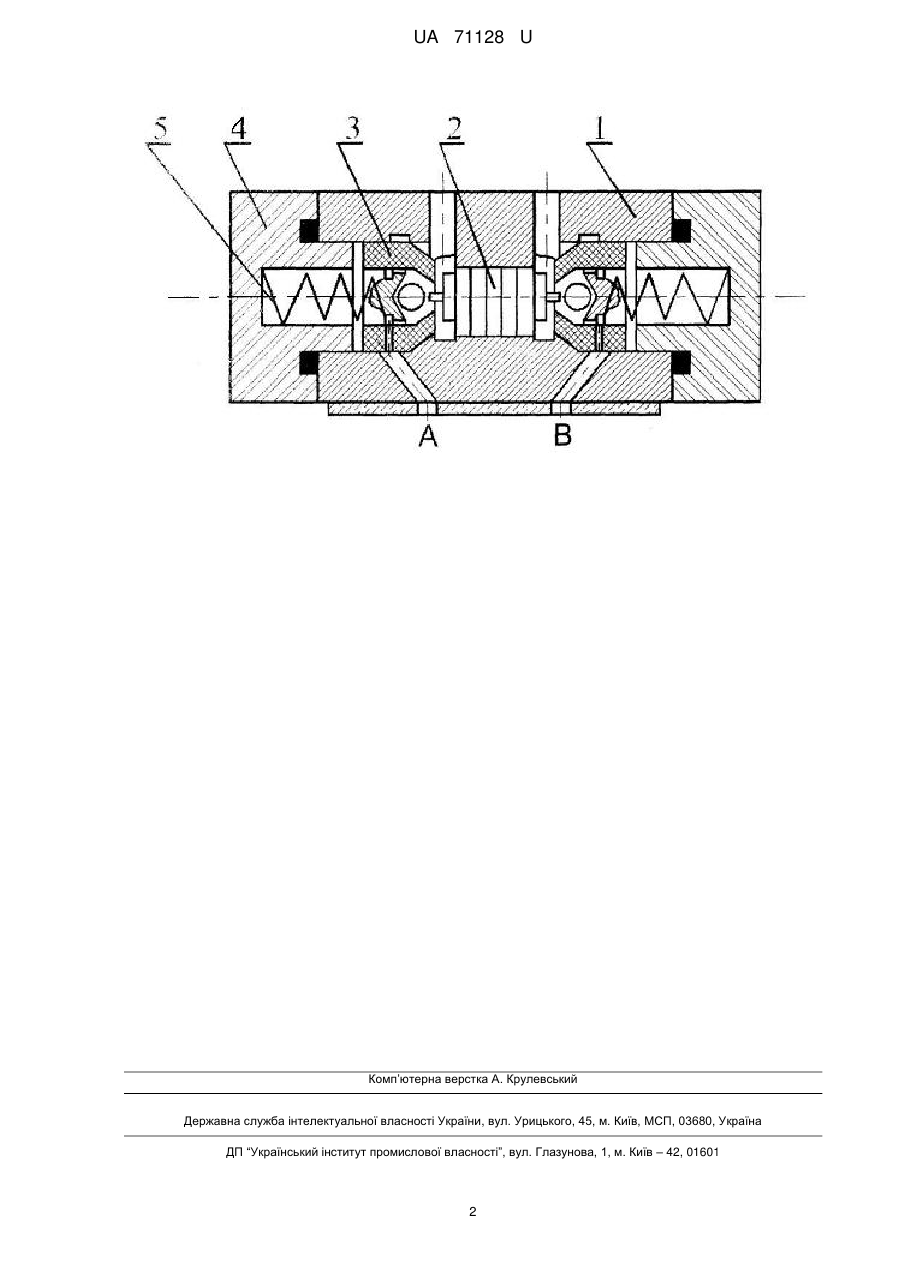

Реферат: Гідрозамок складається з корпусу, в якому виконані гідролінії підведення робочої рідини, відведення робочої рідини та циліндрові гідролінії, розточень корпусу, в яких встановлені поршень і два клапани, які містять кульку і сідло, клапани пов'язані з гідролініями. Сідло виконане з поліамідної смоли, яке при першому спрацьовуванні внаслідок вдавлення кульки в поліамідну смолу приймає точну форму поверхні кульки, що забезпечує відсутність протікання. UA 71128 U (12) UA 71128 U UA 71128 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідроприводів установок високого тиску, що можуть бути використані в області дослідження впливу високого тиску на термодинамічні, пружні й оптичні параметри твердих, рідких і в'язкопластичних матеріалів. Відомі двосторонні гідрозамки, що використовується у гідроприводах пресів, верстатів, ливарних і ливарних машин, мобільної техніки та іншого гідрофікованого обладнання. Гідрозамки призначені для вільного пропускання потоку робочої рідини в одному напрямку та запирання - у зворотному напрямку за відсутності керуючого впливу і вільного пропускання потоку в обох напрямках при наявності керуючого впливу [1]. Найбільш близьким по технічній суті є гідрозамок ГЗМ 6/3, що складається з корпусу, в якому виконані гідролінії підведення робочої рідини, відведення робочої рідини та циліндрові гідролінії. У розточеннях корпусу встановлені поршень і два клапани, які містять кульку і сідло зі сталі, пов'язані з гідролініями [1]. Недоліком цього пристрою є наявність внутрішнього протікання в сполученні "клапан сідло", яка виникає внаслідок того, що як запірна пара використовується пара сталь-сталь, що 3 потребує довготривалої приробітки, саме тому внутрішнє протікання складає 0,5 см /хв [2]. В основу корисної моделі поставлена задача створення гідрозамка, який можна було б використовувати в системах автоматичного управління дослідним обладнанням високого тиску, які не допускають протікання масла, що може впливати на точність управління. Поставлена задача вирішується за рахунок того, що гідрозамок, який складається з корпусу, в якому виконані гідролінії підведення робочої рідини, відведення робочої рідини та циліндрові гідролінії, розточень корпусу, в яких встановлені поршень і два клапани, які містять кульку і сідло, клапани пов'язані з гідролініями, згідно з корисною моделлю, сідло виконане з поліамідної смоли, яке при першому спрацьовуванні внаслідок вдавлення кульки в поліамідну смолу приймає точну форму поверхні кульки, що забезпечує відсутність протікання. На кресленні зображений загальний вид гідрозамка. Гідрозамок замикають гідролінії А підведення робочої рідини і В відведення робочої рідини при падінні тиску в гідросистемі. Лінії А і В використовуються для наскрізного проходу масла. Складається з корпусу 1, двох клапанів 3, котрі містять стальну кульку і сідло, що виконане з поліамідної смоли, яке при першому спрацьовуванні внаслідок вдавлення кульки в поліамідну смолу приймає точну форму поверхні кульки, що забезпечує відсутність протікання, двох кришок 4, двох пружин з підп'ятниками 5, двох кульок і поршня 2. Масло, що підводиться зверху в отвір А, вільно проходить через апарат через лівий зворотний клапан. Гідрозамок працює наступним чином. При створенні тиску в гідросистемі у лінії А зміщується вправо поршень 2, відкриваючи правий кульковий клапан 3. Коли тиски в торцевих порожнинах правого зворотного клапана 3 вирівнюються, поршень 2 відкриває цей клапан, дозволяючи протік масла по лінії В знизу вгору. При падінні тиску в гідросистемі обидва клапани герметично закриваються пружинами 5. Гідрозамок дозволяє надійно замикати порожнини циліндра як при випадковому падінні тиску в гідроприводі, так і при зупинці циліндра в проміжному положенні. Конструкція двох клапанів виключає можливість протікання масла. Джерела інформації, використовувані при складанні заявки: 1. ТУ 2-053-1828-87. Гідрозамок типа ГЗМ (прототип). 2. http://www.ogm-snab.ru/index.php?module=pages&id=80. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідрозамок, що складається з корпусу, в якому виконані гідролінії підведення робочої рідини, відведення робочої рідини та циліндрові гідролінії, розточень корпусу, в яких встановлені поршень і два клапани, які містять кульку і сідло, клапани пов'язані з гідролініями, який відрізняється тим, що сідло виконане з поліамідної смоли, яке при першому спрацьовуванні внаслідок вдавлення кульки в поліамідну смолу приймає точну форму поверхні кульки, що забезпечує відсутність протікання. 1 UA 71128 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
