Гідропневмоакумулятор

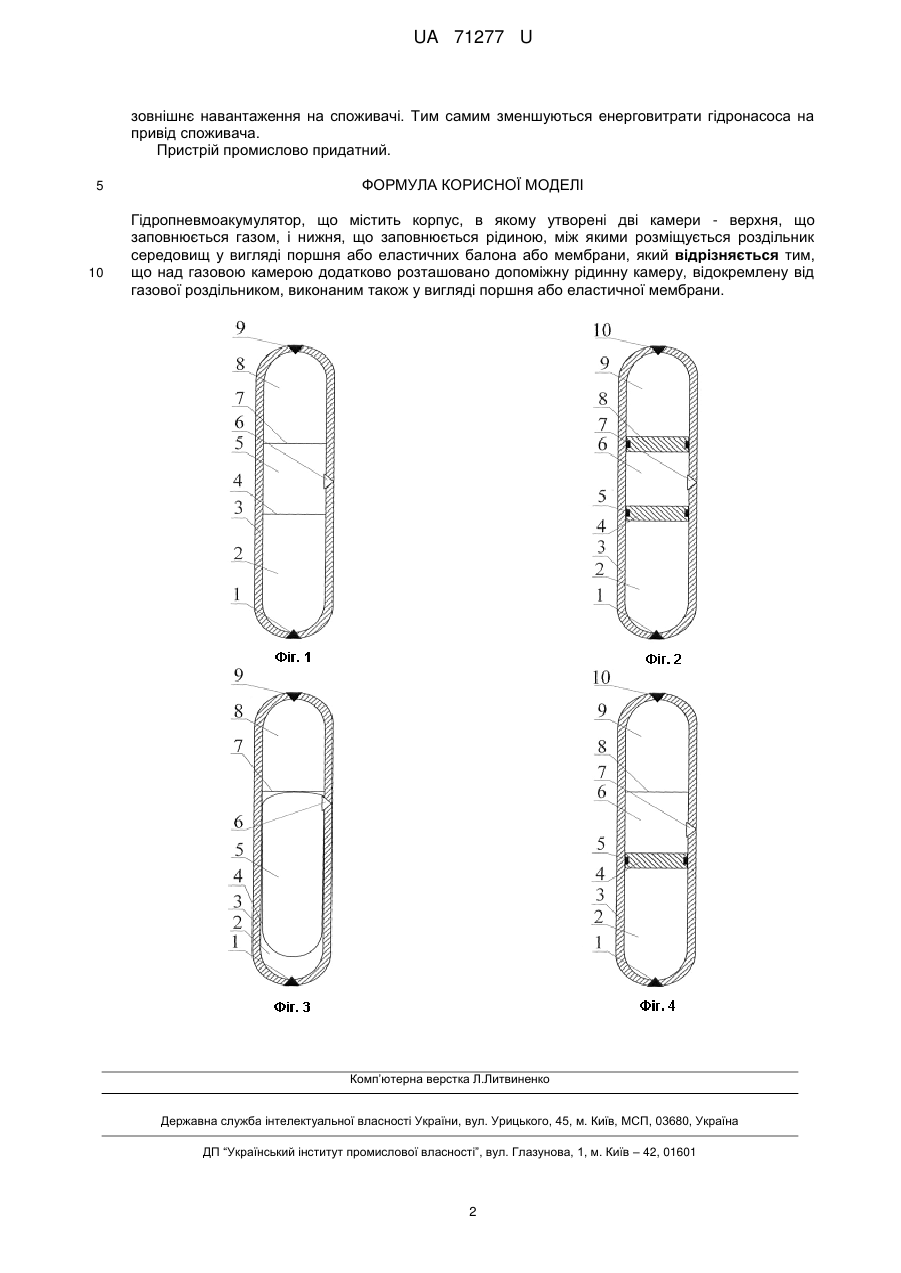

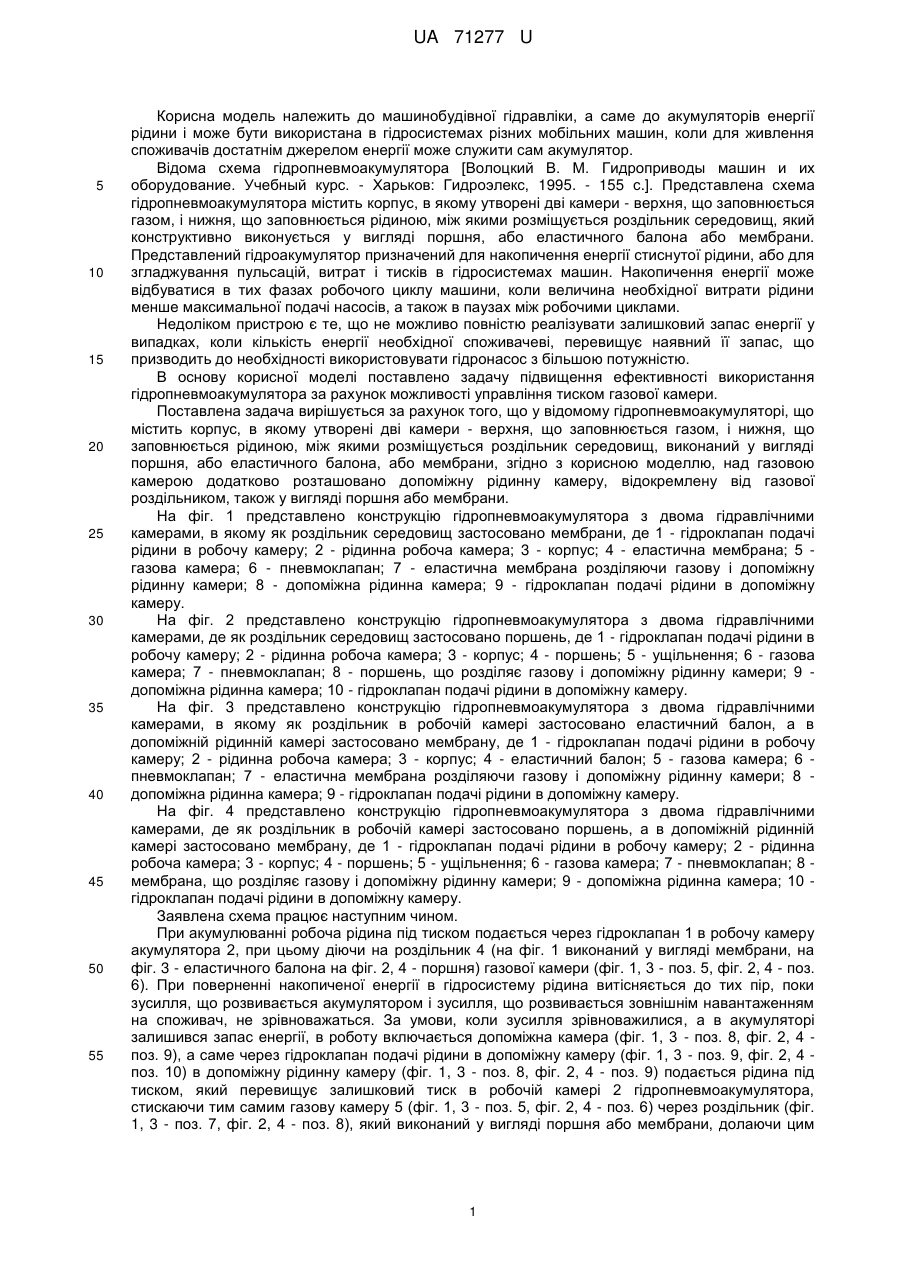

Реферат: Гідропневмоакумулятор містить корпус, в якому утворені дві камери - верхня, що заповнюється газом, і нижня, що заповнюється рідиною, між якими розміщується роздільник середовищ у вигляді поршня або еластичних балона або мембрани. Над газовою камерою додатково розташовано допоміжну рідинну камеру, відокремлену від газової роздільником, виконаним також у вигляді поршня або еластичної мембрани. UA 71277 U (12) UA 71277 U UA 71277 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної гідравліки, а саме до акумуляторів енергії рідини і може бути використана в гідросистемах різних мобільних машин, коли для живлення споживачів достатнім джерелом енергії може служити сам акумулятор. Відома схема гідропневмоакумулятора [Волоцкий В. М. Гидроприводы машин и их оборудование. Учебный курс. - Харьков: Гидроэлекс, 1995. - 155 с.]. Представлена схема гідропневмоакумулятора містить корпус, в якому утворені дві камери - верхня, що заповнюється газом, і нижня, що заповнюється рідиною, між якими розміщується роздільник середовищ, який конструктивно виконується у вигляді поршня, або еластичного балона або мембрани. Представлений гідроакумулятор призначений для накопичення енергії стиснутої рідини, або для згладжування пульсацій, витрат і тисків в гідросистемах машин. Накопичення енергії може відбуватися в тих фазах робочого циклу машини, коли величина необхідної витрати рідини менше максимальної подачі насосів, а також в паузах між робочими циклами. Недоліком пристрою є те, що не можливо повністю реалізувати залишковий запас енергії у випадках, коли кількість енергії необхідної споживачеві, перевищує наявний її запас, що призводить до необхідності використовувати гідронасос з більшою потужністю. В основу корисної моделі поставлено задачу підвищення ефективності використання гідропневмоакумулятора за рахунок можливості управління тиском газової камери. Поставлена задача вирішується за рахунок того, що у відомому гідропневмоакумуляторі, що містить корпус, в якому утворені дві камери - верхня, що заповнюється газом, і нижня, що заповнюється рідиною, між якими розміщується роздільник середовищ, виконаний у вигляді поршня, або еластичного балона, або мембрани, згідно з корисною моделлю, над газовою камерою додатково розташовано допоміжну рідинну камеру, відокремлену від газової роздільником, також у вигляді поршня або мембрани. На фіг. 1 представлено конструкцію гідропневмоакумулятора з двома гідравлічними камерами, в якому як роздільник середовищ застосовано мембрани, де 1 - гідроклапан подачі рідини в робочу камеру; 2 - рідинна робоча камера; 3 - корпус; 4 - еластична мембрана; 5 газова камера; 6 - пневмоклапан; 7 - еластична мембрана розділяючи газову і допоміжну рідинну камери; 8 - допоміжна рідинна камера; 9 - гідроклапан подачі рідини в допоміжну камеру. На фіг. 2 представлено конструкцію гідропневмоакумулятора з двома гідравлічними камерами, де як роздільник середовищ застосовано поршень, де 1 - гідроклапан подачі рідини в робочу камеру; 2 - рідинна робоча камера; 3 - корпус; 4 - поршень; 5 - ущільнення; 6 - газова камера; 7 - пневмоклапан; 8 - поршень, що розділяє газову і допоміжну рідинну камери; 9 допоміжна рідинна камера; 10 - гідроклапан подачі рідини в допоміжну камеру. На фіг. 3 представлено конструкцію гідропневмоакумулятора з двома гідравлічними камерами, в якому як роздільник в робочій камері застосовано еластичний балон, а в допоміжній рідинній камері застосовано мембрану, де 1 - гідроклапан подачі рідини в робочу камеру; 2 - рідинна робоча камера; 3 - корпус; 4 - еластичний балон; 5 - газова камера; 6 пневмоклапан; 7 - еластична мембрана розділяючи газову і допоміжну рідинну камери; 8 допоміжна рідинна камера; 9 - гідроклапан подачі рідини в допоміжну камеру. На фіг. 4 представлено конструкцію гідропневмоакумулятора з двома гідравлічними камерами, де як роздільник в робочій камері застосовано поршень, а в допоміжній рідинній камері застосовано мембрану, де 1 - гідроклапан подачі рідини в робочу камеру; 2 - рідинна робоча камера; 3 - корпус; 4 - поршень; 5 - ущільнення; 6 - газова камера; 7 - пневмоклапан; 8 мембрана, що розділяє газову і допоміжну рідинну камери; 9 - допоміжна рідинна камера; 10 гідроклапан подачі рідини в допоміжну камеру. Заявлена схема працює наступним чином. При акумулюванні робоча рідина під тиском подається через гідроклапан 1 в робочу камеру акумулятора 2, при цьому діючи на роздільник 4 (на фіг. 1 виконаний у вигляді мембрани, на фіг. 3 - еластичного балона на фіг. 2, 4 - поршня) газової камери (фіг. 1, 3 - поз. 5, фіг. 2, 4 - поз. 6). При поверненні накопиченої енергії в гідросистему рідина витісняється до тих пір, поки зусилля, що розвивається акумулятором і зусилля, що розвивається зовнішнім навантаженням на споживач, не зрівноважаться. За умови, коли зусилля зрівноважилися, а в акумуляторі залишився запас енергії, в роботу включається допоміжна камера (фіг. 1, 3 - поз. 8, фіг. 2, 4 поз. 9), а саме через гідроклапан подачі рідини в допоміжну камеру (фіг. 1, 3 - поз. 9, фіг. 2, 4 поз. 10) в допоміжну рідинну камеру (фіг. 1, 3 - поз. 8, фіг. 2, 4 - поз. 9) подається рідина під тиском, який перевищує залишковий тиск в робочій камері 2 гідропневмоакумулятора, стискаючи тим самим газову камеру 5 (фіг. 1, 3 - поз. 5, фіг. 2, 4 - поз. 6) через роздільник (фіг. 1, 3 - поз. 7, фіг. 2, 4 - поз. 8), який виконаний у вигляді поршня або мембрани, долаючи цим 1 UA 71277 U зовнішнє навантаження на споживачі. Тим самим зменшуються енерговитрати гідронасоса на привід споживача. Пристрій промислово придатний. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідропневмоакумулятор, що містить корпус, в якому утворені дві камери - верхня, що заповнюється газом, і нижня, що заповнюється рідиною, між якими розміщується роздільник середовищ у вигляді поршня або еластичних балона або мембрани, який відрізняється тим, що над газовою камерою додатково розташовано допоміжну рідинну камеру, відокремлену від газової роздільником, виконаним також у вигляді поршня або еластичної мембрани. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
