Пристрій для обробки рідини високим тиском

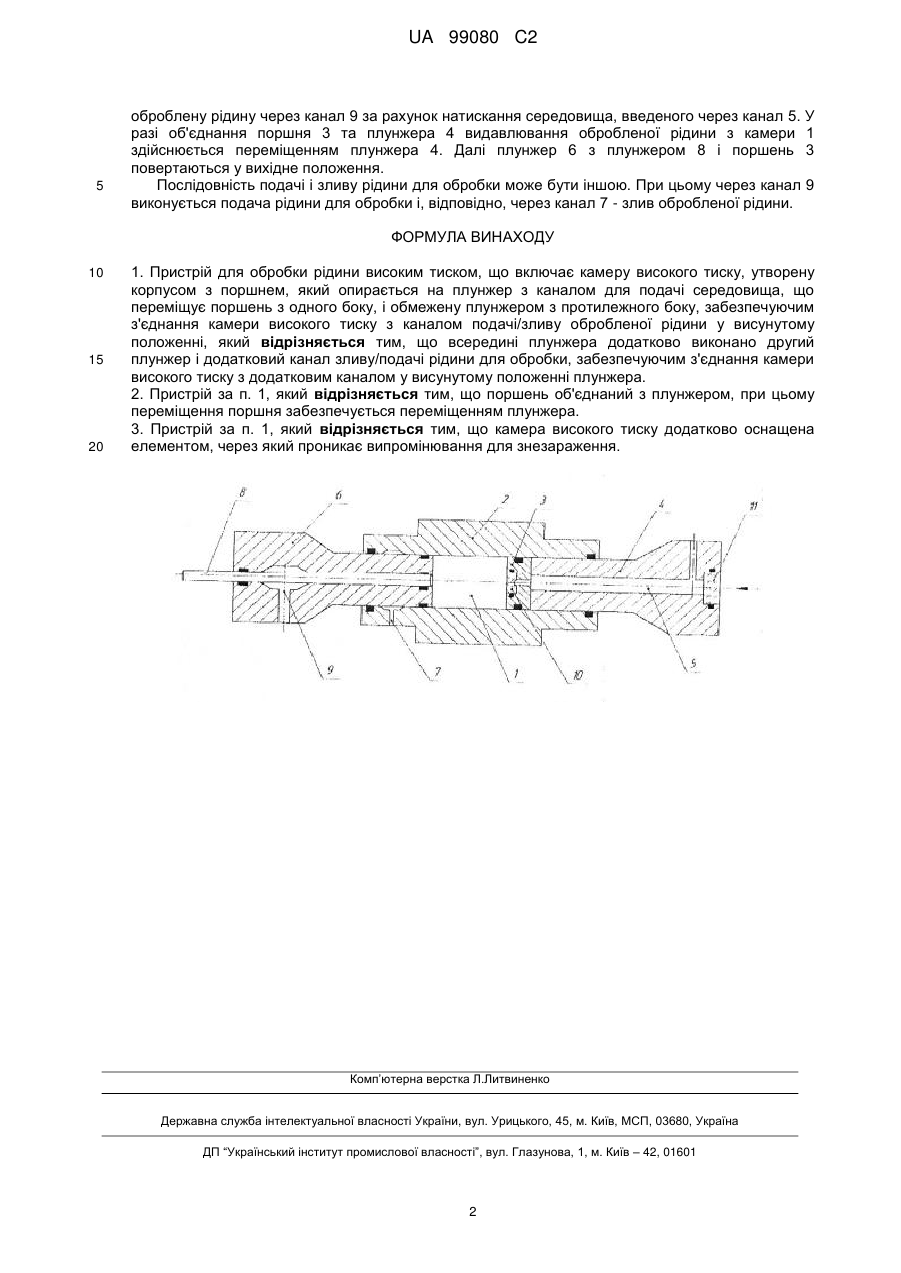

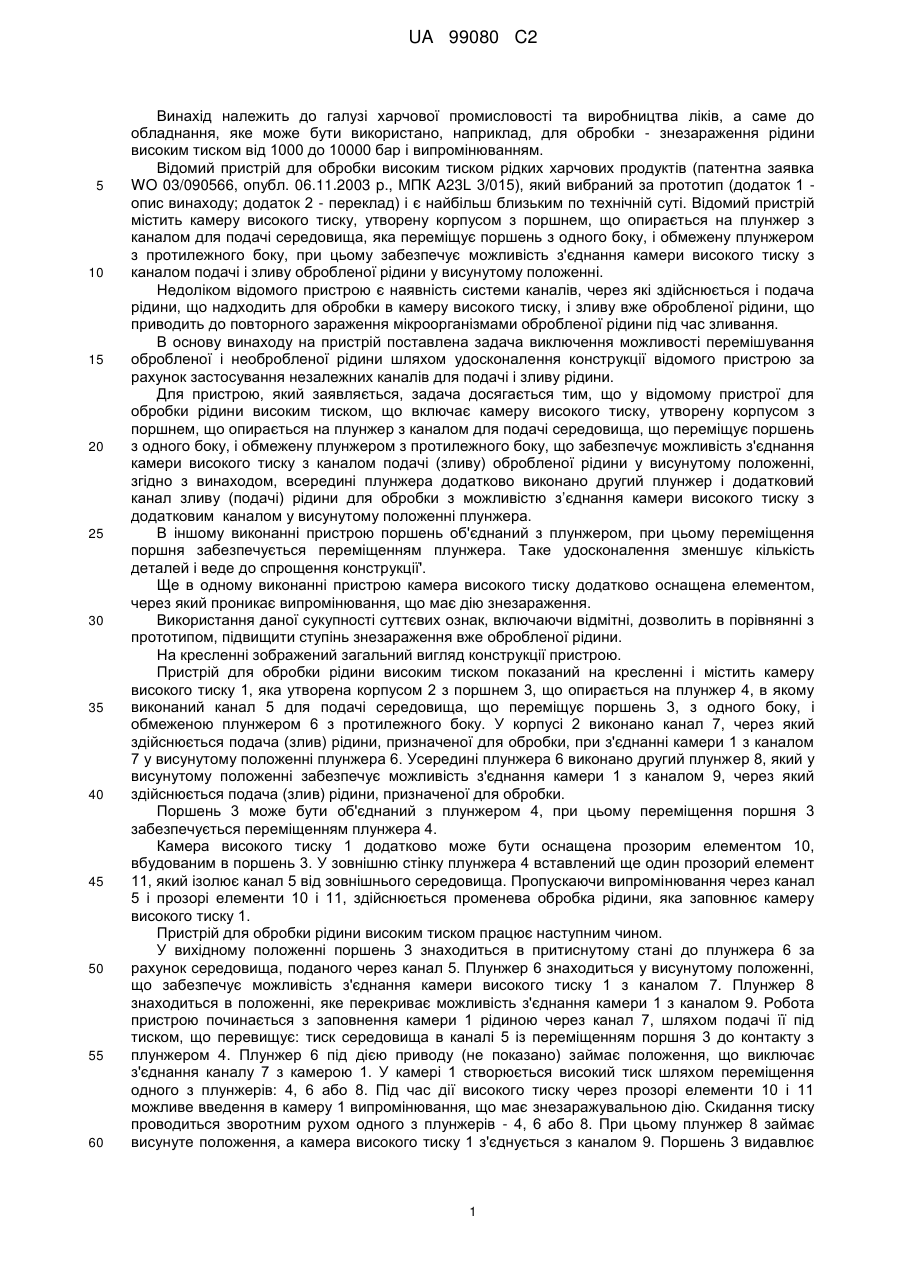

Реферат: Заявлений пристрій для обробки рідини високим тиском включає камеру високого тиску, утворену корпусом з поршнем, який опирається на плунжер з каналом для подачі середовища, що переміщує поршень з одного боку, і обмежену плунжером з протилежного боку, забезпечуючим з'єднання камери високого тиску з каналом подачі/зливу обробленої рідини у висунутому положенні. Всередині плунжера додатково виконано другий плунжер і додатковий канал зливу/подачі рідини для обробки, забезпечуючим з'єднання камери високого тиску з додатковим каналом у висунутому положенні плунжера. UA 99080 C2 (12) UA 99080 C2 UA 99080 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі харчової промисловості та виробництва ліків, а саме до обладнання, яке може бути використано, наприклад, для обробки - знезараження рідини високим тиском від 1000 до 10000 бар і випромінюванням. Відомий пристрій для обробки високим тиском рідких харчових продуктів (патентна заявка WO 03/090566, опубл. 06.11.2003 p., МПК A23L 3/015), який вибраний за прототип (додаток 1 опис винаходу; додаток 2 - переклад) і є найбільш близьким по технічній суті. Відомий пристрій містить камеру високого тиску, утворену корпусом з поршнем, що опирається на плунжер з каналом для подачі середовища, яка переміщує поршень з одного боку, і обмежену плунжером з протилежного боку, при цьому забезпечує можливість з'єднання камери високого тиску з каналом подачі і зливу обробленої рідини у висунутому положенні. Недоліком відомого пристрою є наявність системи каналів, через які здійснюється і подача рідини, що надходить для обробки в камеру високого тиску, і зливу вже обробленої рідини, що приводить до повторного зараження мікроорганізмами обробленої рідини під час зливання. В основу винаходу на пристрій поставлена задача виключення можливості перемішування обробленої і необробленої рідини шляхом удосконалення конструкції відомого пристрою за рахунок застосування незалежних каналів для подачі і зливу рідини. Для пристрою, який заявляється, задача досягається тим, що у відомому пристрої для обробки рідини високим тиском, що включає камеру високого тиску, утворену корпусом з поршнем, що опирається на плунжер з каналом для подачі середовища, що переміщує поршень з одного боку, і обмежену плунжером з протилежного боку, що забезпечує можливість з'єднання камери високого тиску з каналом подачі (зливу) обробленої рідини у висунутому положенні, згідно з винаходом, всередині плунжера додатково виконано другий плунжер і додатковий канал зливу (подачі) рідини для обробки з можливістю з’єднання камери високого тиску з додатковим каналом у висунутому положенні плунжера. В іншому виконанні пристрою поршень об'єднаний з плунжером, при цьому переміщення поршня забезпечується переміщенням плунжера. Таке удосконалення зменшує кількість деталей і веде до спрощення конструкції'. Ще в одному виконанні пристрою камера високого тиску додатково оснащена елементом, через який проникає випромінювання, що має дію знезараження. Використання даної сукупності суттєвих ознак, включаючи відмітні, дозволить в порівнянні з прототипом, підвищити ступінь знезараження вже обробленої рідини. На кресленні зображений загальний вигляд конструкції пристрою. Пристрій для обробки рідини високим тиском показаний на кресленні і містить камеру високого тиску 1, яка утворена корпусом 2 з поршнем 3, що опирається на плунжер 4, в якому виконаний канал 5 для подачі середовища, що переміщує поршень 3, з одного боку, і обмеженою плунжером 6 з протилежного боку. У корпусі 2 виконано канал 7, через який здійснюється подача (злив) рідини, призначеної для обробки, при з'єднанні камери 1 з каналом 7 у висунутому положенні плунжера 6. Усередині плунжера 6 виконано другий плунжер 8, який у висунутому положенні забезпечує можливість з'єднання камери 1 з каналом 9, через який здійснюється подача (злив) рідини, призначеної для обробки. Поршень 3 може бути об'єднаний з плунжером 4, при цьому переміщення поршня 3 забезпечується переміщенням плунжера 4. Камера високого тиску 1 додатково може бути оснащена прозорим елементом 10, вбудованим в поршень 3. У зовнішню стінку плунжера 4 вставлений ще один прозорий елемент 11, який ізолює канал 5 від зовнішнього середовища. Пропускаючи випромінювання через канал 5 і прозорі елементи 10 і 11, здійснюється променева обробка рідини, яка заповнює камеру високого тиску 1. Пристрій для обробки рідини високим тиском працює наступним чином. У вихідному положенні поршень 3 знаходиться в притиснутому стані до плунжера 6за рахунок середовища, поданого через канал 5. Плунжер 6 знаходиться у висунутому положенні, що забезпечує можливість з'єднання камери високого тиску 1 з каналом 7. Плунжер 8 знаходиться в положенні, яке перекриває можливість з'єднання камери 1 з каналом 9. Робота пристрою починається з заповнення камери 1 рідиною через канал 7, шляхом подачі її під тиском, що перевищує: тиск середовища в каналі 5 із переміщенням поршня 3 до контакту з плунжером 4. Плунжер 6 під дією приводу (не показано) займає положення, що виключає з'єднання каналу 7 з камерою 1. У камері 1 створюється високий тиск шляхом переміщення одного з плунжерів: 4, 6 або 8. Під час дії високого тиску через прозорі елементи 10 і 11 можливе введення в камеру 1 випромінювання, що має знезаражувальною дію. Скидання тиску проводиться зворотним рухом одного з плунжерів - 4, 6 або 8. При цьому плунжер 8 займає висунуте положення, а камера високого тиску 1 з'єднується з каналом 9. Поршень 3 видавлює 1 UA 99080 C2 5 оброблену рідину через канал 9 за рахунок натискання середовища, введеного через канал 5. У разі об'єднання поршня 3 та плунжера 4 видавлювання обробленої рідини з камери 1 здійснюється переміщенням плунжера 4. Далі плунжер 6 з плунжером 8 і поршень 3 повертаються у вихідне положення. Послідовність подачі і зливу рідини для обробки може бути іншою. При цьому через канал 9 виконується подача рідини для обробки і, відповідно, через канал 7 - злив обробленої рідини. ФОРМУЛА ВИНАХОДУ 10 15 20 1. Пристрій для обробки рідини високим тиском, що включає камеру високого тиску, утворену корпусом з поршнем, який опирається на плунжер з каналом для подачі середовища, що переміщує поршень з одного боку, і обмежену плунжером з протилежного боку, забезпечуючим з'єднання камери високого тиску з каналом подачі/зливу обробленої рідини у висунутому положенні, який відрізняється тим, що всередині плунжера додатково виконано другий плунжер і додатковий канал зливу/подачі рідини для обробки, забезпечуючим з'єднання камери високого тиску з додатковим каналом у висунутому положенні плунжера. 2. Пристрій за п. 1, який відрізняється тим, що поршень об'єднаний з плунжером, при цьому переміщення поршня забезпечується переміщенням плунжера. 3. Пристрій за п. 1, який відрізняється тим, що камера високого тиску додатково оснащена елементом, через який проникає випромінювання для знезараження. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
