Клапанний пристрій

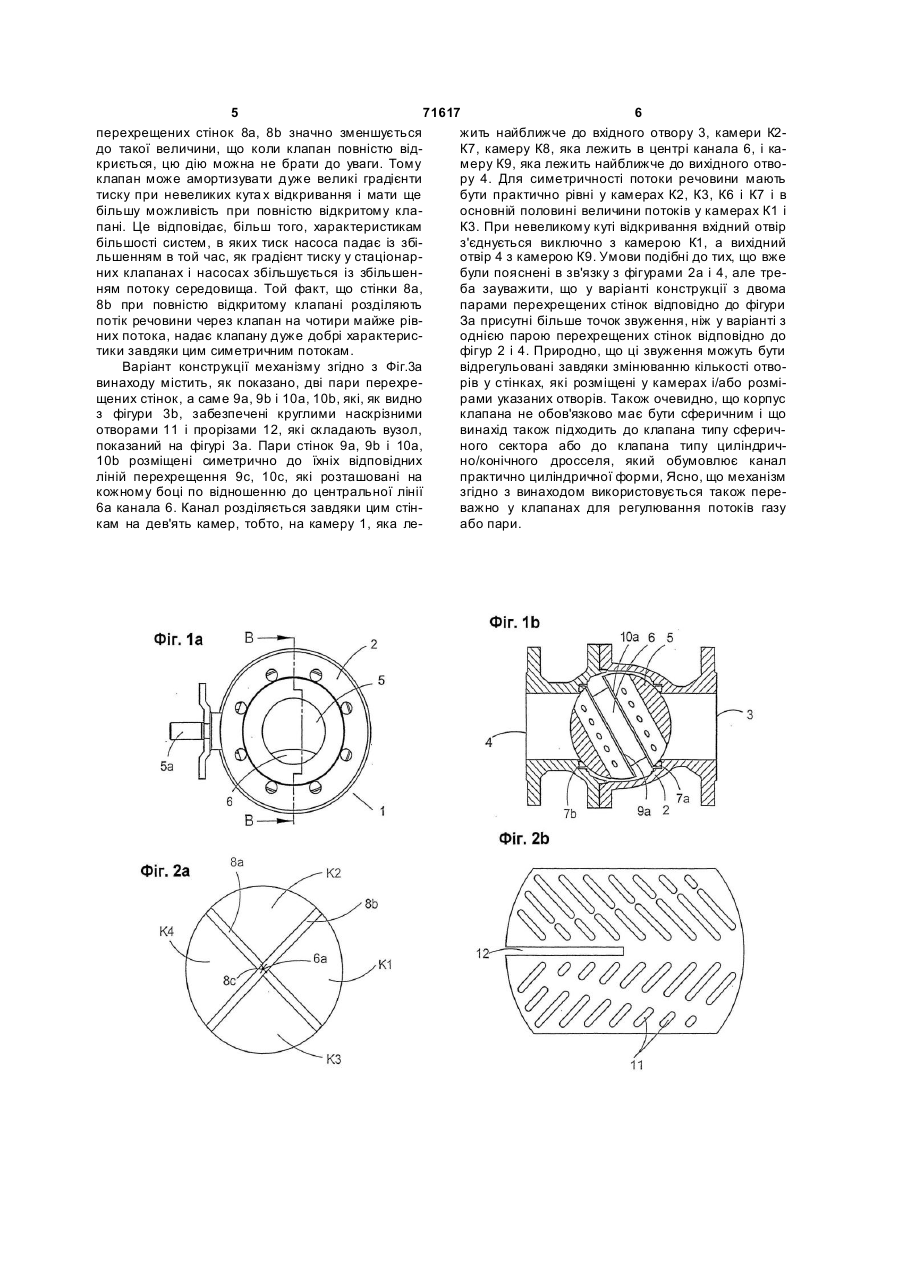

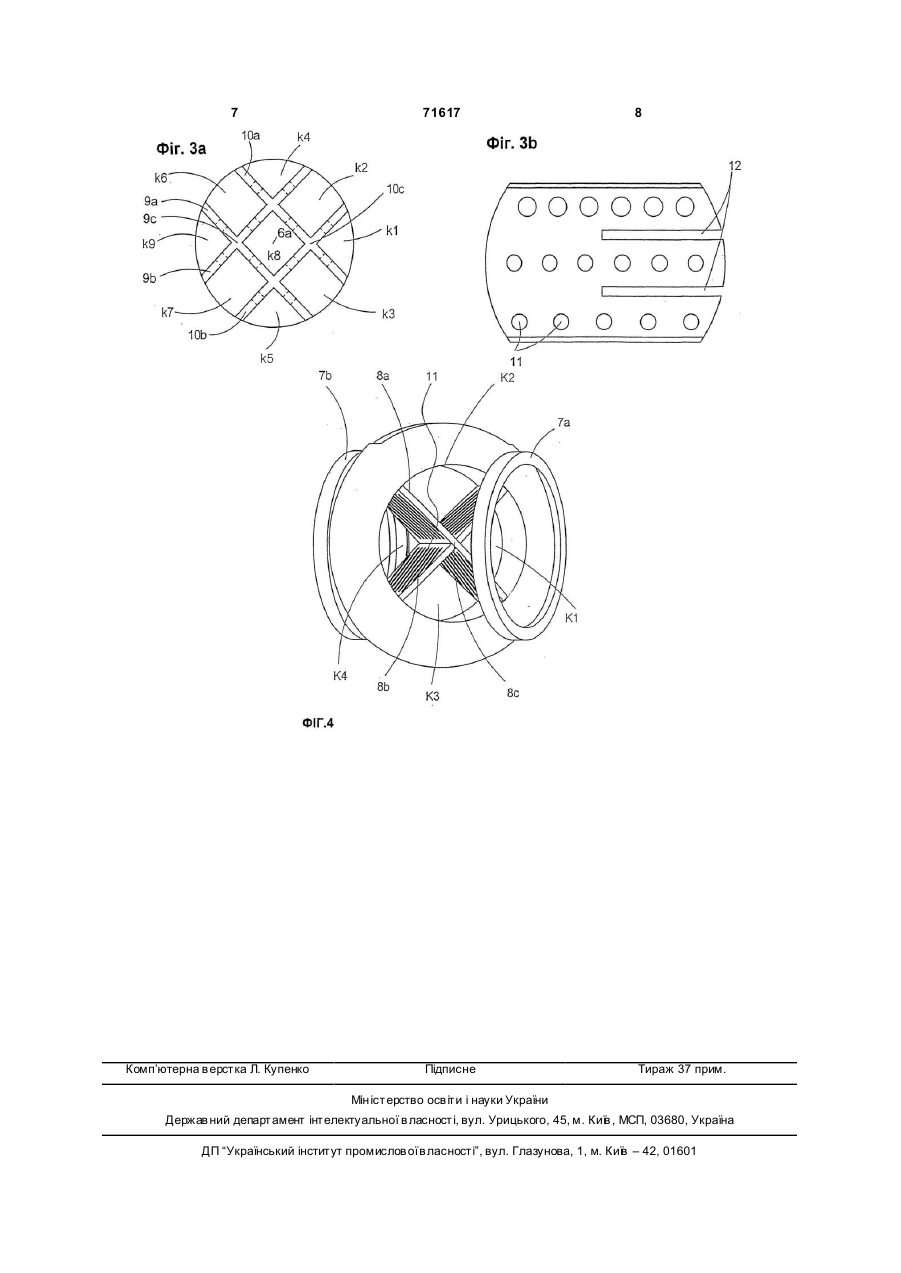

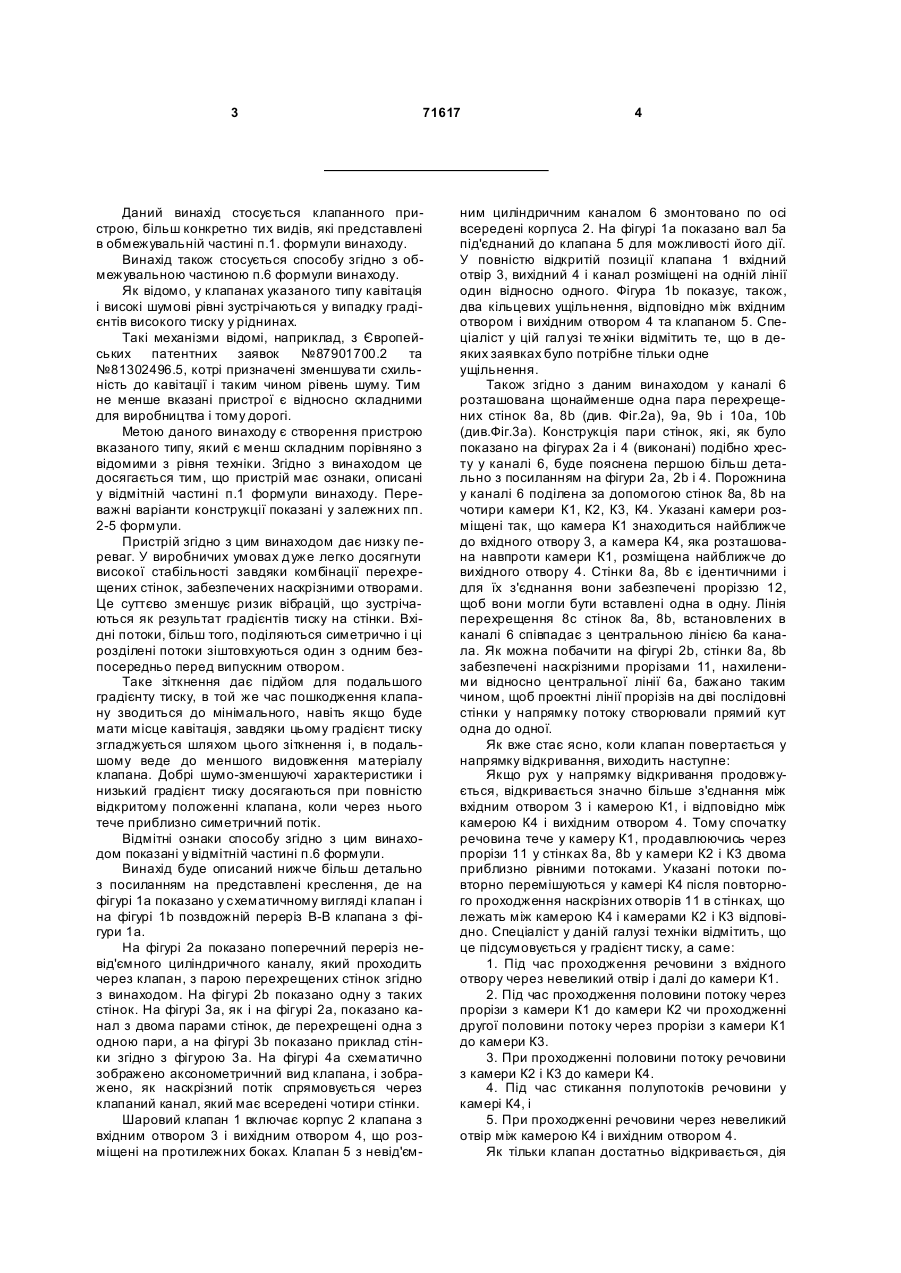

1. Клапанний пристрій (1), що містить корпус (2) клапана з вхідним (3) отвором і вихідним (4) отвором, які переважно розміщені навпроти один одного на протилежних боках корпусу (2), в корпусі (2) клапана між вхідним і вихідним (4) отворами знаходиться корпус затвора (5), забезпечений практично циліндричним каналом (6) і встановлений з можливістю повертання в корпусі (2) так, що коли клапан (1) знаходиться в повністю відкритій позиції, канал (6), вхідний (3) і вихідний (4) отвори лежать на одній прямій відносно один одного, практично плоскі стінки, що визначають камери між ними, забезпечені наскрізними отворами (11, 11’) і розміщені у каналі (6), причому вхідний отвір, що на початку відкриваючого руху з’єднаний виключно з однією камерою, яка через стінові отвори і проміжні камери з’єднана з протилежною камерою і далі з вихідним отвором, і далі все з більшою кількістю камер, і кінець кінцем зі всіма камерами, щоб вони були зв’язані, відповідно з вхідним і вихідним отворами під час послідовно відкриваючого руху клапана, який відрізняється тим, що містить щонайменше одну пару перехрещених стінок (8а, 8b, 9a, 9b, 10a, 10b), котрі встановлені у каналі (6) так, що дві протилежні камери (K1, K4, k1, k9) розміщені якнайближче до вхідного (3) отвору і до вихідного (4) отвору, відповідно, лежать симетрично по відношенню до центральної площини, на якій знаходиться центральна вісь (6а) каналу, причому під час обертального руху корпусу затвора (5) між відкритою і закритою позиціями і навпаки потік речовини, який тече у камері (К1, k1), що лежить найбільше до вхідного отвору, через отвори (11, 11’) у стінках (8а, 8b, 9а, 9b, 10а, 10b) розділяється на множину потоків речовини, 2 (19) 1 3 71617 Даний винахід стосується клапанного пристрою, більш конкретно тих видів, які представлені в обмежувальній частині п.1. формули винаходу. Винахід також стосується способу згідно з обмежувальною частиною п.6 формули винаходу. Як відомо, у клапанах указаного типу кавітація і високі шумові рівні зустрічаються у випадку градієнтів високого тиску у ріднинах. Такі механізми відомі, наприклад, з Європейських патентних заявок №87901700.2 та №81302496.5, котрі призначені зменшува ти схильність до кавітації і таким чином рівень шуму. Тим не менше вказані пристрої є відносно складними для виробництва і тому дорогі. Метою даного винаходу є створення пристрою вказаного типу, який є менш складним порівняно з відомими з рівня техніки. Згідно з винаходом це досягається тим, що пристрій має ознаки, описані у відмітній частині п.1 формули винаходу. Переважні варіанти конструкції показані у залежних пп. 2-5 формули. Пристрій згідно з цим винаходом дає низку переваг. У виробничих умовах дуже легко досягнути високої стабільності завдяки комбінації перехрещених стінок, забезпечених наскрізними отворами. Це суттєво зменшує ризик вібрацій, що зустрічаються як результат градієнтів тиску на стінки. Вхідні потоки, більш того, поділяються симетрично і ці розділені потоки зіштовхуються один з одним безпосередньо перед випускним отвором. Таке зіткнення дає підйом для подальшого градієнту тиску, в той же час пошкодження клапану зводиться до мінімального, навіть якщо буде мати місце кавітація, завдяки цьому градієнт тиску згладжується шляхом цього зіткнення і, в подальшому веде до меншого видовження матеріалу клапана. Добрі шумо-зменшуючі характеристики і низький градієнт тиску досягаються при повністю відкритому положенні клапана, коли через нього тече приблизно симетричний потік. Відмітні ознаки способу згідно з цим винаходом показані у відмітній частині п.6 формули. Винахід буде описаний нижче більш детально з посиланням на представлені креслення, де на фігурі 1а показано у схематичному вигляді клапан і на фігурі 1b позвдожній переріз В-В клапана з фігури 1а. На фігурі 2а показано поперечний переріз невід'ємного циліндричного каналу, який проходить через клапан, з парою перехрещених стінок згідно з винаходом. На фігурі 2b показано одну з таких стінок. На фігурі 3а, як і на фігурі 2а, показано канал з двома парами стінок, де перехрещені одна з одною пари, а на фігурі 3b показано приклад стінки згідно з фігурою 3а. На фігурі 4а схематично зображено аксонометричний вид клапана, і зображено, як наскрізний потік спрямовується через клапаний канал, який має всередені чотири стінки. Шаровий клапан 1 включає корпус 2 клапана з вхідним отвором 3 і вихідним отвором 4, що розміщені на протилежних боках. Клапан 5 з невід'єм 4 ним циліндричним каналом 6 змонтовано по осі всередені корпуса 2. На фігурі 1а показано вал 5а під'єднаний до клапана 5 для можливості його дії. У повністю відкритій позиції клапана 1 вхідний отвір 3, вихідний 4 і канал розміщені на одній лінії один відносно одного. Фігура 1b показує, також, два кільцевих ущільнення, відповідно між вхідним отвором і вихідним отвором 4 та клапаном 5. Спеціаліст у цій галузі те хніки відмітить те, що в деяких заявках було потрібне тільки одне ущільнення. Також згідно з даним винаходом у каналі 6 розташована щонайменше одна пара перехрещених стінок 8а, 8b (див. Фіг.2а), 9а, 9b і 10а, 10b (див.Фіг.3а). Конструкція пари стінок, які, як було показано на фігурах 2а і 4 (виконані) подібно хресту у каналі 6, буде пояснена першою більш детально з посиланням на фігури 2а, 2b і 4. Порожнина у каналі 6 поділена за допомогою стінок 8а, 8b на чотири камери К1, К2, К3, К4. Указані камери розміщені так, що камера К1 знаходиться найближче до вхідного отвору 3, а камера К4, яка розташована навпроти камери К1, розміщена найближче до вихідного отвору 4. Стінки 8а, 8b є ідентичними і для їх з'єднання вони забезпечені проріззю 12, щоб вони могли бути вставлені одна в одну. Лінія перехрещення 8с стінок 8а, 8b, встановлених в каналі 6 співпадає з центральною лінією 6а канала. Як можна побачити на фігурі 2b, стінки 8а, 8b забезпечені наскрізними прорізами 11, нахиленими відносно центральної лінії 6а, бажано таким чином, щоб проектні лінії прорізів на дві послідовні стінки у напрямку потоку створювали прямий кут одна до одної. Як вже стає ясно, коли клапан повертається у напрямку відкривання, виходить наступне: Якщо рух у напрямку відкривання продовжується, відкривається значно більше з'єднання між вхідним отвором 3 і камерою К1, і відповідно між камерою К4 і вихідним отвором 4. Тому спочатку речовина тече у камеру К1, продавлюючись через прорізи 11 у стінках 8а, 8b у камери К2 і К3 двома приблизно рівними потоками. Указані потоки повторно перемішуються у камері К4 після повторного проходження наскрізних отворів 11 в стінках, що лежать між камерою К4 і камерами К2 і К3 відповідно. Спеціаліст у даній галузі техніки відмітить, що це підсумовується у градієнт тиску, а саме: 1. Під час проходження речовини з вхідного отвору через невеликий отвір і далі до камери К1. 2. Під час проходження половини потоку через прорізи з камери К1 до камери К2 чи проходженні другої половини потоку через прорізи з камери К1 до камери К3. 3. При проходженні половини потоку речовини з камери К2 і К3 до камери К4. 4. Під час стикання полупотоків речовини у камері К4, і 5. При проходженні речовини через невеликий отвір між камерою К4 і вихідним отвором 4. Як тільки клапан достатньо відкривається, дія 5 71617 6 перехрещених стінок 8а, 8b значно зменшується жить найближче до вхідного отвору 3, камери К2до такої величини, що коли клапан повністю відК7, камеру К8, яка лежить в центрі канала 6, і какриється, цю дію можна не брати до уваги. Тому меру К9, яка лежить найближче до вихідного отвоклапан може амортизувати дуже великі градієнти ру 4. Для симетричності потоки речовини мають тиску при невеликих кута х відкривання і мати ще бути практично рівні у камерах К2, К3, К6 і К7 і в більшу можливість при повністю відкритому клаосновній половині величини потоків у камерах К1 і пані. Це відповідає, більш того, характеристикам К3. При невеликому куті відкривання вхідний отвір більшості систем, в яких тиск насоса падає із збіз'єднується виключно з камерою К1, а вихідний льшенням в той час, як градієнт тиску у стаціонаротвір 4 з камерою К9. Умови подібні до тих, що вже них клапанах і насосах збільшується із збільшенбули пояснені в зв'язку з фігурами 2а і 4, але треням потоку середовища. Той факт, що стінки 8а, ба зауважити, що у варіанті конструкції з двома 8b при повністю відкритому клапані розділяють парами перехрещених стінок відповідно до фігури потік речовини через клапан на чотири майже рівЗа присутні більше точок звуження, ніж у варіанті з них потока, надає клапану дуже добрі характерисоднією парою перехрещених стінок відповідно до тики завдяки цим симетричним потокам. фігур 2 і 4. Природно, що ці звуження можуть бути Варіант конструкції механізму згідно з Фіг.3а відрегульовані завдяки змінюванню кількості отвовинаходу містить, як показано, дві пари перехрерів у стінках, які розміщені у камерах і/або розміщених стінок, а саме 9а, 9b і 10а, 10b, які, як видно рами указаних отворів. Також очевидно, що корпус з фігури 3b, забезпечені круглими наскрізними клапана не обов'язково має бути сферичним і що отворами 11 і прорізами 12, які складають вузол, винахід також підходить до клапана типу сферичпоказаний на фігурі 3а. Пари стінок 9а, 9b і 10а, ного сектора або до клапана типу циліндрич10b розміщені симетрично до їхніх відповідних но/конічного дросселя, який обумовлює канал ліній перехрещення 9с, 10с, які розташовані на практично циліндричної форми, Ясно, що механізм кожному боці по відношенню до центральної лінії згідно з винаходом використовується також пере6а канала 6. Канал розділяється завдяки цим стінважно у клапанах для регулювання потоків газу кам на дев'ять камер, тобто, на камеру 1, яка леабо пари. 7 Комп’ютерна в ерстка Л. Купенко 71617 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
