Голка в’язальної машини

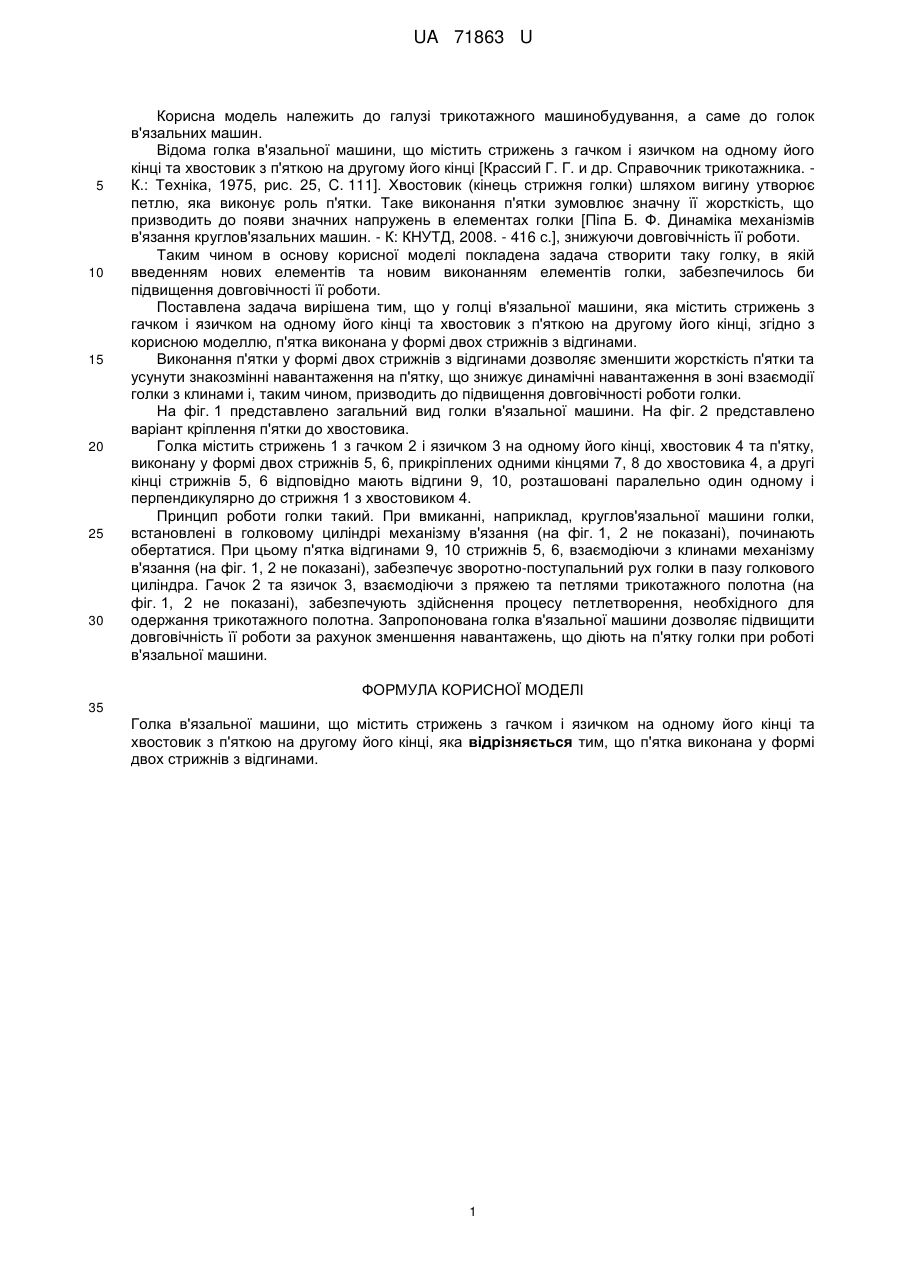

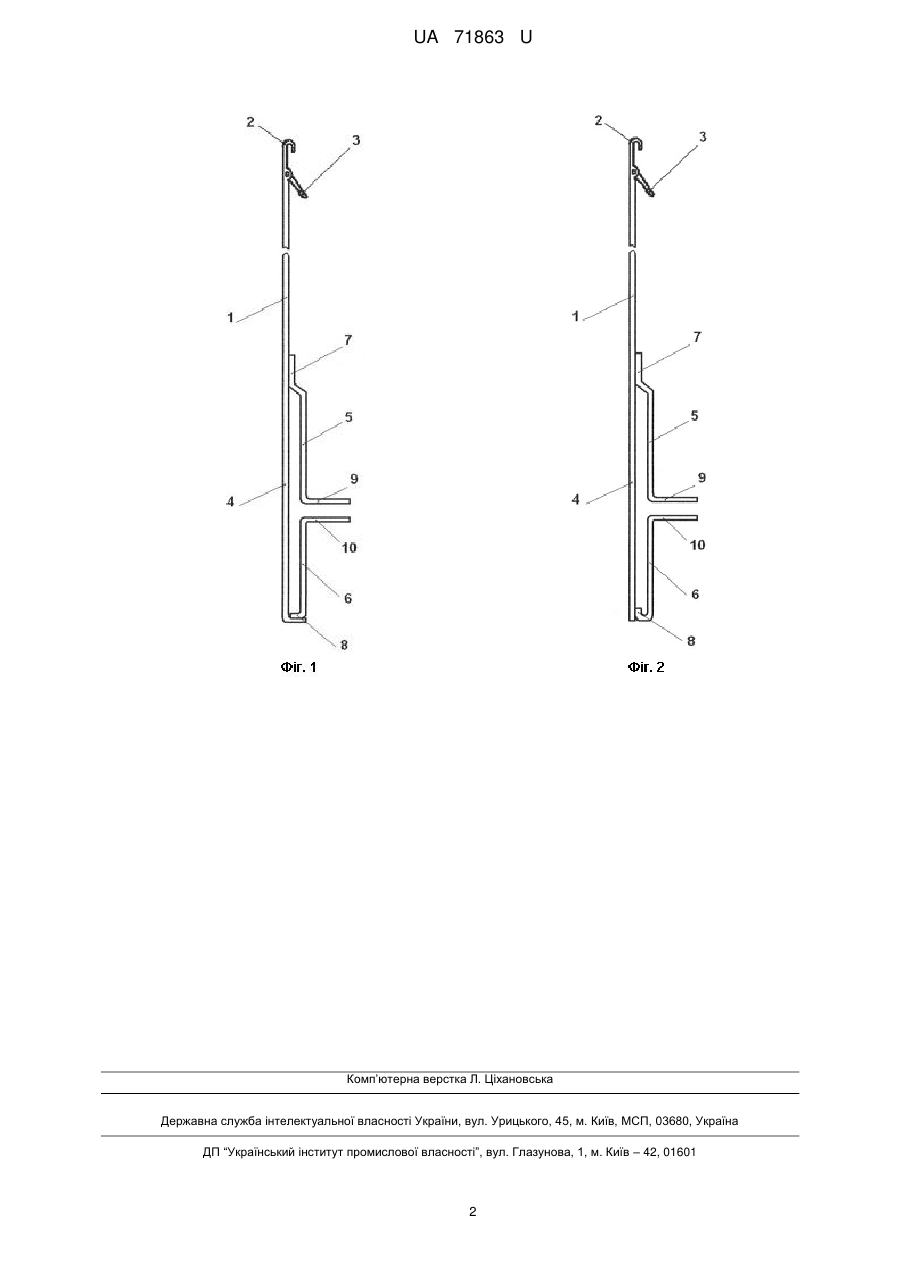

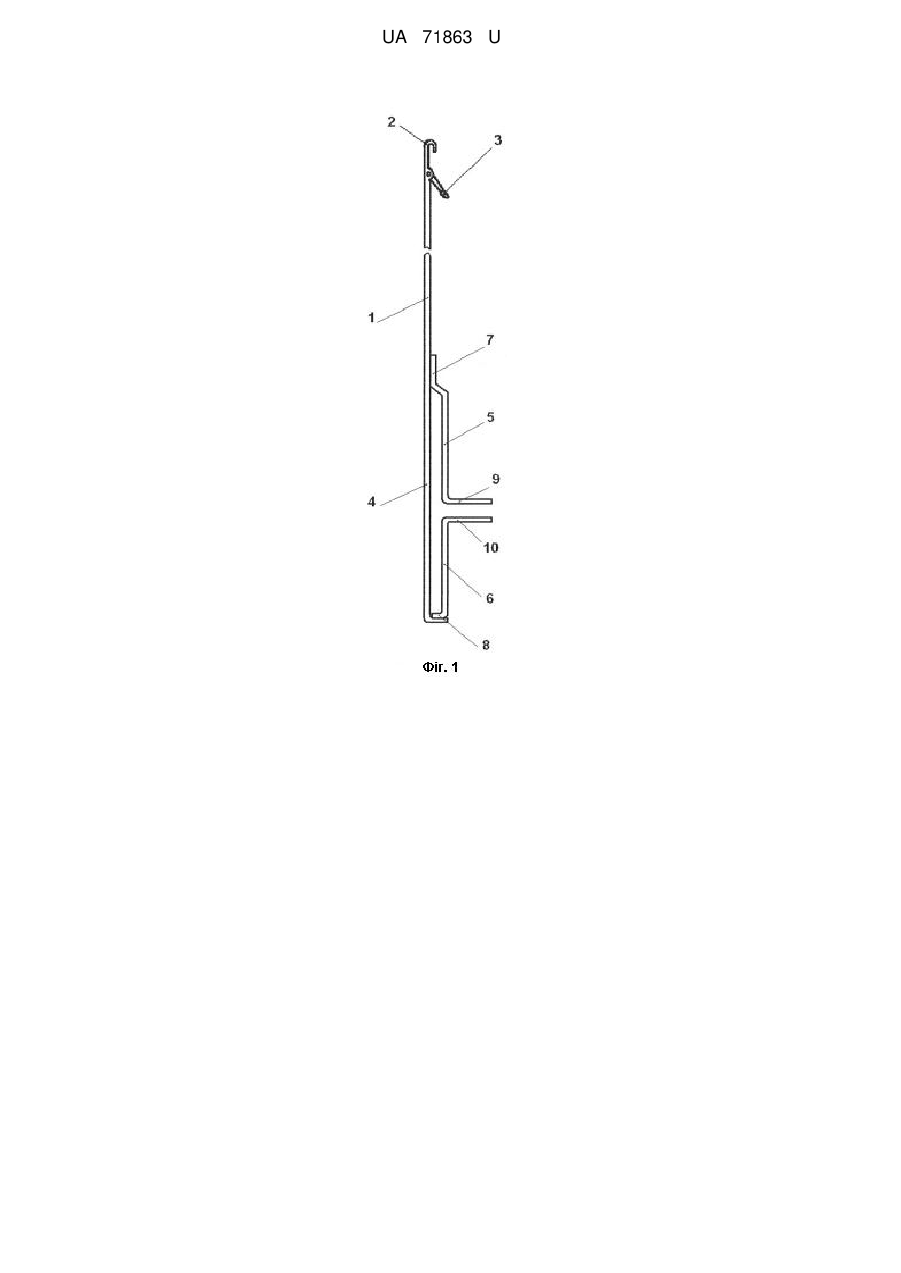

Реферат: UA 71863 U UA 71863 U 5 10 15 20 25 30 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці [Крассий Г. Г. и др. Справочник трикотажника. К.: Техніка, 1975, рис. 25, C. 111]. Хвостовик (кінець стрижня голки) шляхом вигину утворює петлю, яка виконує роль п'ятки. Таке виконання п'ятки зумовлює значну її жорсткість, що призводить до появи значних напружень в елементах голки [Піпа Б. Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008. - 416 с.], знижуючи довговічність її роботи. Таким чином в основу корисної моделі покладена задача створити таку голку, в якій введенням нових елементів та новим виконанням елементів голки, забезпечилось би підвищення довговічності її роботи. Поставлена задача вирішена тим, що у голці в'язальної машини, яка містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, згідно з корисною моделлю, п'ятка виконана у формі двох стрижнів з відгинами. Виконання п'ятки у формі двох стрижнів з відгинами дозволяє зменшити жорсткість п'ятки та усунути знакозмінні навантаження на п'ятку, що знижує динамічні навантаження в зоні взаємодії голки з клинами і, таким чином, призводить до підвищення довговічності роботи голки. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлено варіант кріплення п'ятки до хвостовика. Голка містить стрижень 1 з гачком 2 і язичком 3 на одному його кінці, хвостовик 4 та п'ятку, виконану у формі двох стрижнів 5, 6, прикріплених одними кінцями 7, 8 до хвостовика 4, а другі кінці стрижнів 5, 6 відповідно мають відгини 9, 10, розташовані паралельно один одному і перпендикулярно до стрижня 1 з хвостовиком 4. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому п'ятка відгинами 9, 10 стрижнів 5, 6, взаємодіючи з клинами механізму в'язання (на фіг. 1, 2 не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Гачок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Запропонована голка в'язальної машини дозволяє підвищити довговічність її роботи за рахунок зменшення навантажень, що діють на п'ятку голки при роботі в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голка в'язальної машини, що містить стрижень з гачком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, яка відрізняється тим, що п'ятка виконана у формі двох стрижнів з відгинами. 1 UA 71863 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
