Панель керування колісної машини

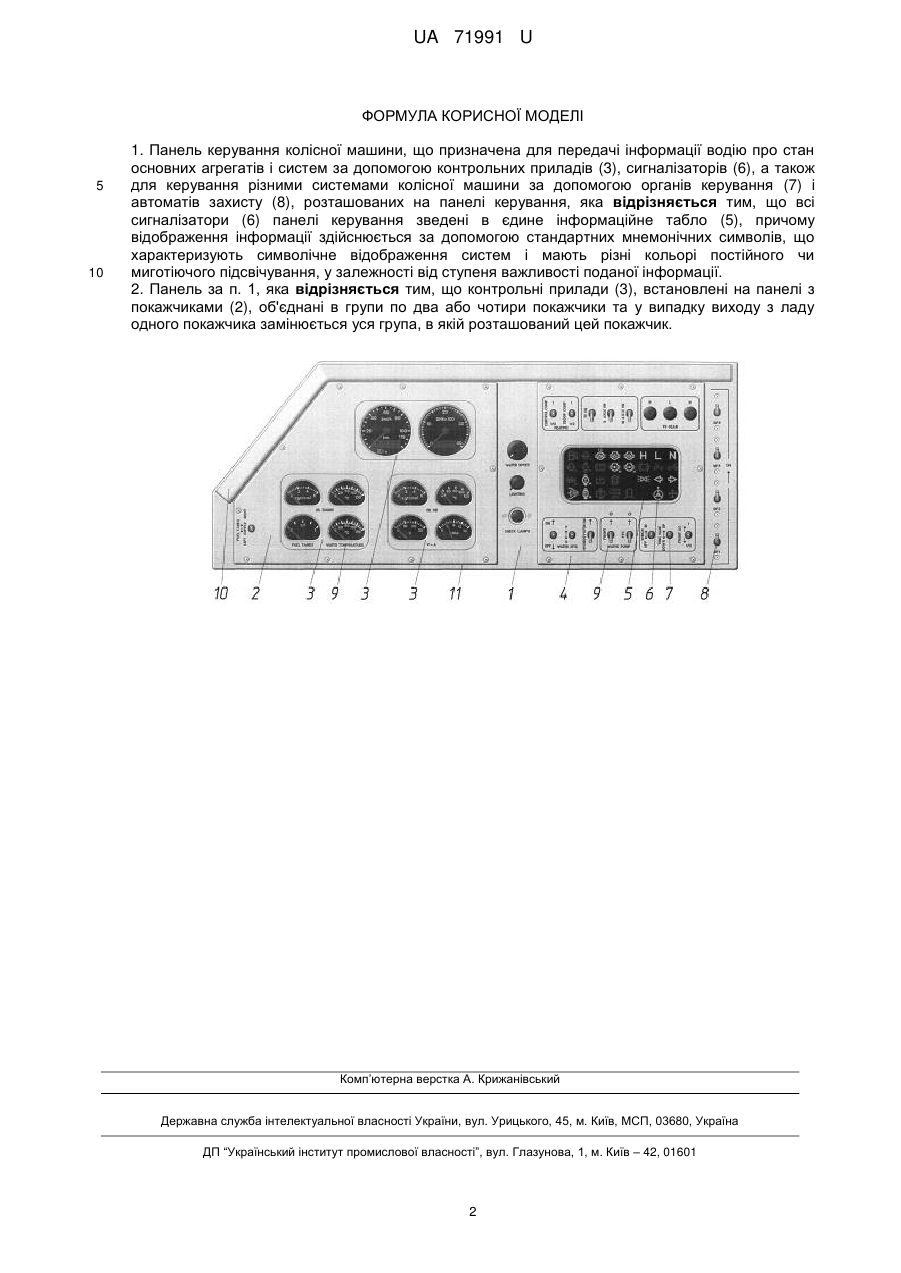

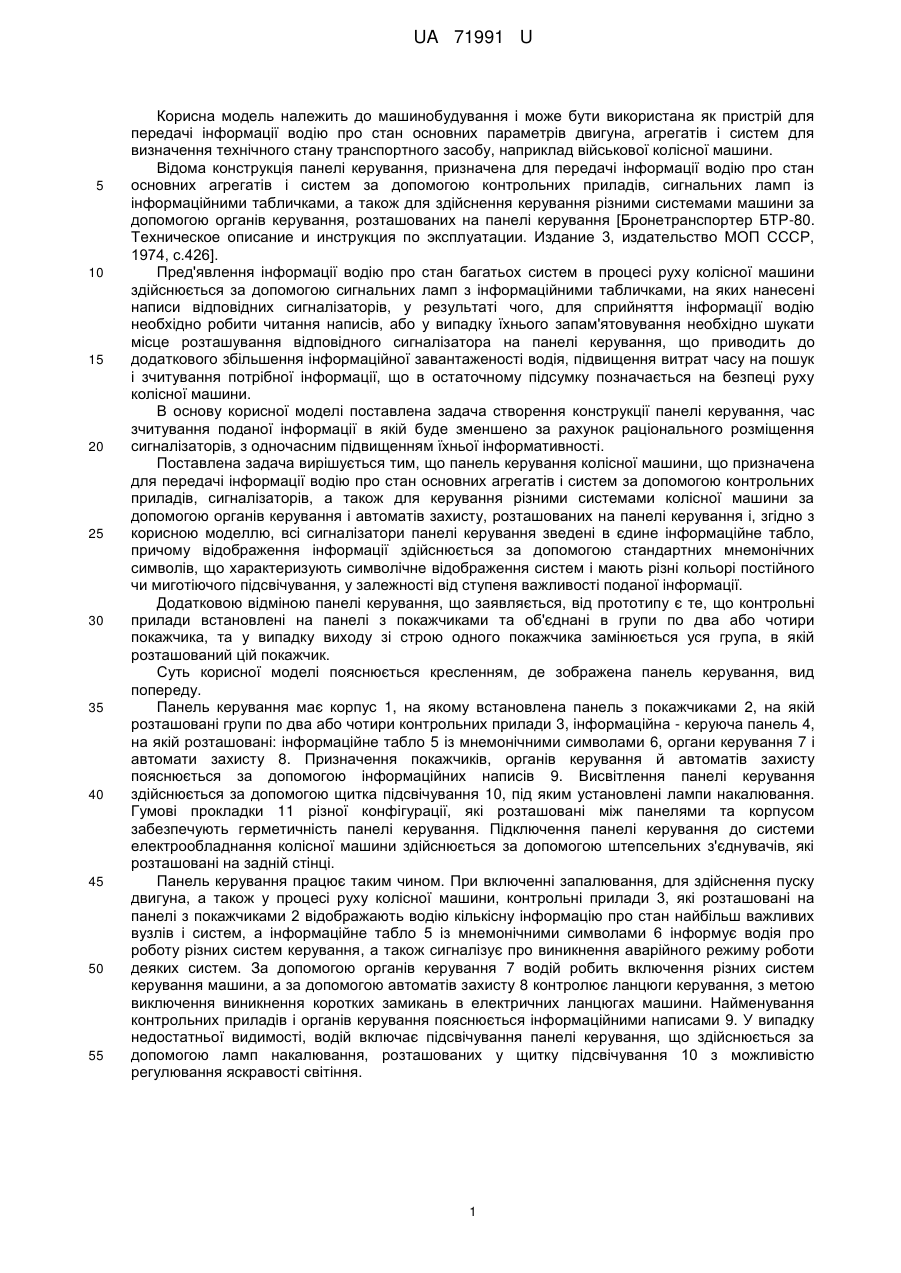

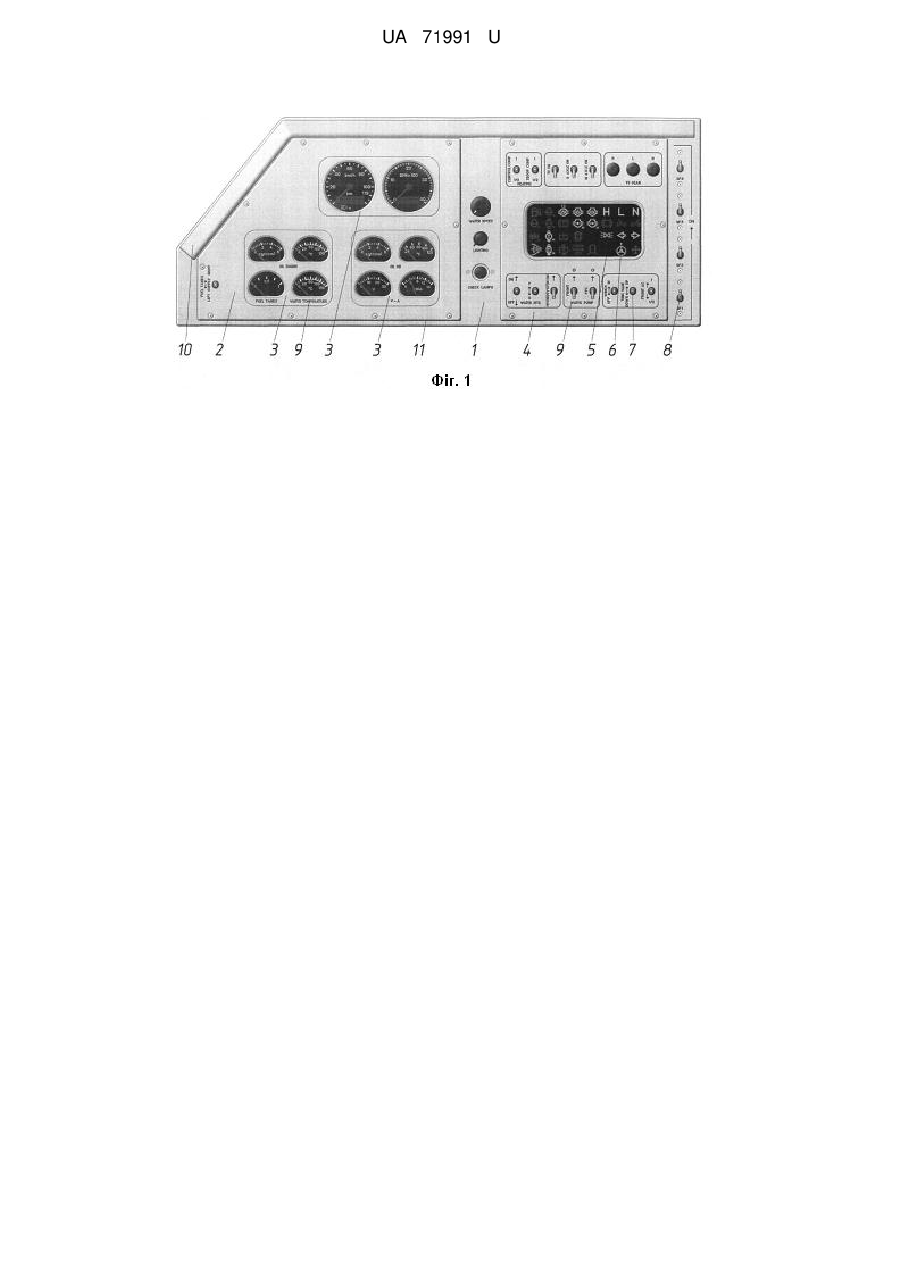

Реферат: Панель керування колісної машини призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів, сигналізаторів, а також для керування різними системами колісної машини за допомогою органів керування і автоматів захисту, розташованих на панелі керування. Всі сигналізатори панелі керування зведені в єдине інформаційне табло, причому відображення інформації здійснюється за допомогою стандартних мнемонічних символів, що характеризують символічне відображення систем і мають різні кольорі постійного чи миготіючого підсвічування, у залежності від ступеня важливості поданої інформації. UA 71991 U (12) UA 71991 U UA 71991 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана як пристрій для передачі інформації водію про стан основних параметрів двигуна, агрегатів і систем для визначення технічного стану транспортного засобу, наприклад військової колісної машини. Відома конструкція панелі керування, призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів, сигнальних ламп із інформаційними табличками, а також для здійснення керування різними системами машини за допомогою органів керування, розташованих на панелі керування [Бронетранспортер БТР-80. Техническое описание и инструкция по эксплуатации. Издание 3, издательство МОП СССР, 1974, с.426]. Пред'явлення інформації водію про стан багатьох систем в процесі руху колісної машини здійснюється за допомогою сигнальних ламп з інформаційними табличками, на яких нанесені написи відповідних сигналізаторів, у результаті чого, для сприйняття інформації водію необхідно робити читання написів, або у випадку їхнього запам'ятовування необхідно шукати місце розташування відповідного сигналізатора на панелі керування, що приводить до додаткового збільшення інформаційної завантаженості водія, підвищення витрат часу на пошук і зчитування потрібної інформації, що в остаточному підсумку позначається на безпеці руху колісної машини. В основу корисної моделі поставлена задача створення конструкції панелі керування, час зчитування поданої інформації в якій буде зменшено за рахунок раціонального розміщення сигналізаторів, з одночасним підвищенням їхньої інформативності. Поставлена задача вирішується тим, що панель керування колісної машини, що призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів, сигналізаторів, а також для керування різними системами колісної машини за допомогою органів керування і автоматів захисту, розташованих на панелі керування і, згідно з корисною моделлю, всі сигналізатори панелі керування зведені в єдине інформаційне табло, причому відображення інформації здійснюється за допомогою стандартних мнемонічних символів, що характеризують символічне відображення систем і мають різні кольорі постійного чи миготіючого підсвічування, у залежності від ступеня важливості поданої інформації. Додатковою відміною панелі керування, що заявляється, від прототипу є те, що контрольні прилади встановлені на панелі з покажчиками та об'єднані в групи по два або чотири покажчика, та у випадку виходу зі строю одного покажчика замінюється уся група, в якій розташований цій покажчик. Суть корисної моделі пояснюється кресленням, де зображена панель керування, вид попереду. Панель керування має корпус 1, на якому встановлена панель з покажчиками 2, на якій розташовані групи по два або чотири контрольних прилади 3, інформаційна - керуюча панель 4, на якій розташовані: інформаційне табло 5 із мнемонічними символами 6, органи керування 7 і автомати захисту 8. Призначення покажчиків, органів керування й автоматів захисту пояснюється за допомогою інформаційних написів 9. Висвітлення панелі керування здійснюється за допомогою щитка підсвічування 10, під яким установлені лампи накалювання. Гумові прокладки 11 різної конфігурації, які розташовані між панелями та корпусом забезпечують герметичність панелі керування. Підключення панелі керування до системи електрообладнання колісної машини здійснюється за допомогою штепсельних з'єднувачів, які розташовані на задній стінці. Панель керування працює таким чином. При включенні запалювання, для здійснення пуску двигуна, а також у процесі руху колісної машини, контрольні прилади 3, які розташовані на панелі з покажчиками 2 відображають водію кількісну інформацію про стан найбільш важливих вузлів і систем, а інформаційне табло 5 із мнемонічними символами 6 інформує водія про роботу різних систем керування, а також сигналізує про виникнення аварійного режиму роботи деяких систем. За допомогою органів керування 7 водій робить включення різних систем керування машини, а за допомогою автоматів захисту 8 контролює ланцюги керування, з метою виключення виникнення коротких замикань в електричних ланцюгах машини. Найменування контрольних приладів і органів керування пояснюється інформаційними написами 9. У випадку недостатньої видимості, водій включає підсвічування панелі керування, що здійснюється за допомогою ламп накалювання, розташованих у щитку підсвічування 10 з можливістю регулювання яскравості світіння. 1 UA 71991 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Панель керування колісної машини, що призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів (3), сигналізаторів (6), а також для керування різними системами колісної машини за допомогою органів керування (7) і автоматів захисту (8), розташованих на панелі керування, яка відрізняється тим, що всі сигналізатори (6) панелі керування зведені в єдине інформаційне табло (5), причому відображення інформації здійснюється за допомогою стандартних мнемонічних символів, що характеризують символічне відображення систем і мають різні кольорі постійного чи миготіючого підсвічування, у залежності від ступеня важливості поданої інформації. 2. Панель за п. 1, яка відрізняється тим, що контрольні прилади (3), встановлені на панелі з покажчиками (2), об'єднані в групи по два або чотири покажчики та у випадку виходу з ладу одного покажчика замінюється уся група, в якій розташований цей покажчик. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
