Свердло
Формула / Реферат

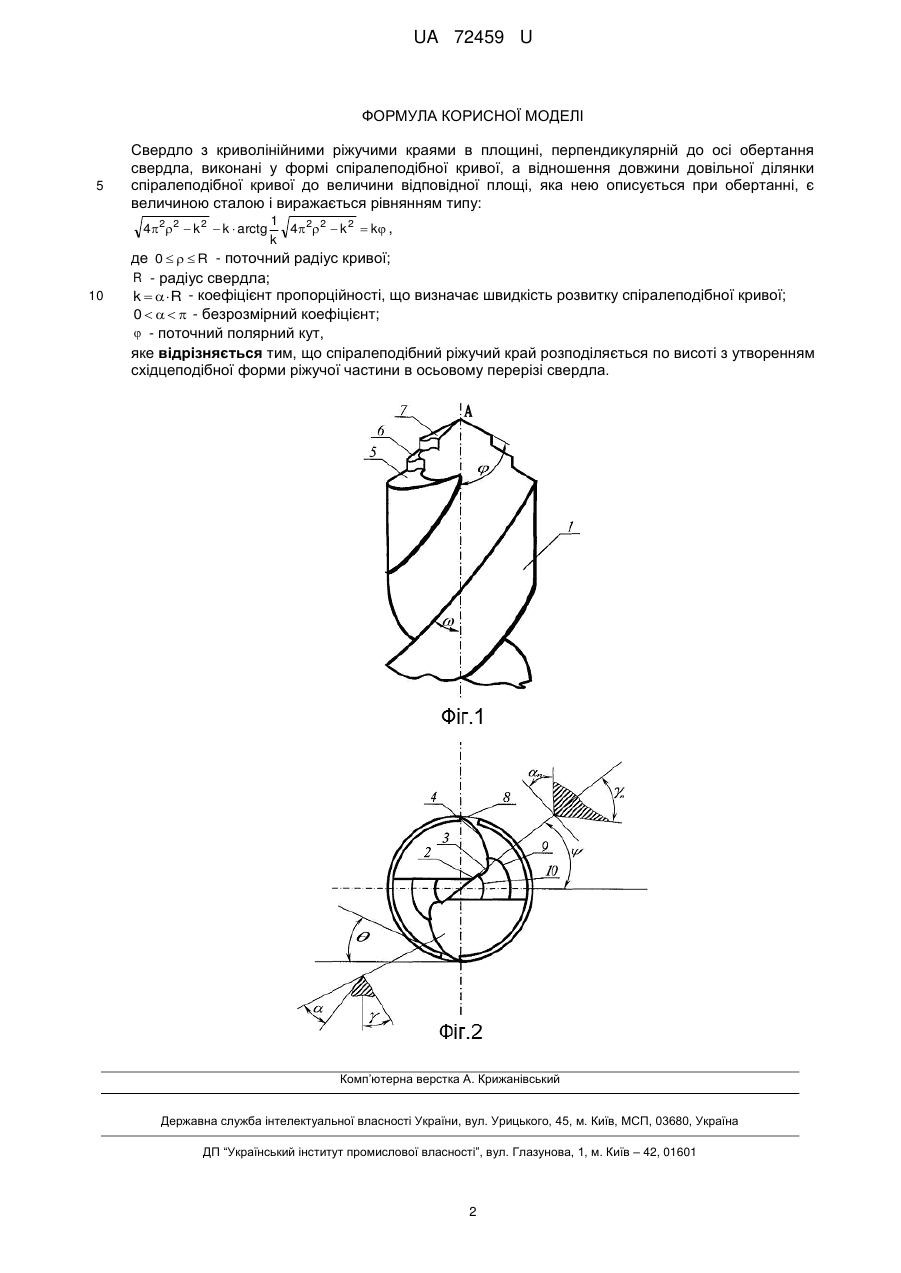

Свердло з криволінійними ріжучими краями в площині, перпендикулярній до осі обертання свердла, виконані у формі спіралеподібної кривої, а відношення довжини довільної ділянки спіралеподібної кривої до величини відповідної площі, яка нею описується при обертанні, є величиною сталою і виражається рівнянням типу:
,
де
- поточний радіус кривої;
- радіус свердла;
- коефіцієнт пропорційності, що визначає швидкість розвитку спіралеподібної кривої;
- безрозмірний коефіцієнт;
- поточний полярний кут,
яке відрізняється тим, що спіралеподібний ріжучий край розподіляється по висоті з утворенням східцеподібної форми ріжучої частини в осьовому перерізі свердла.
Текст

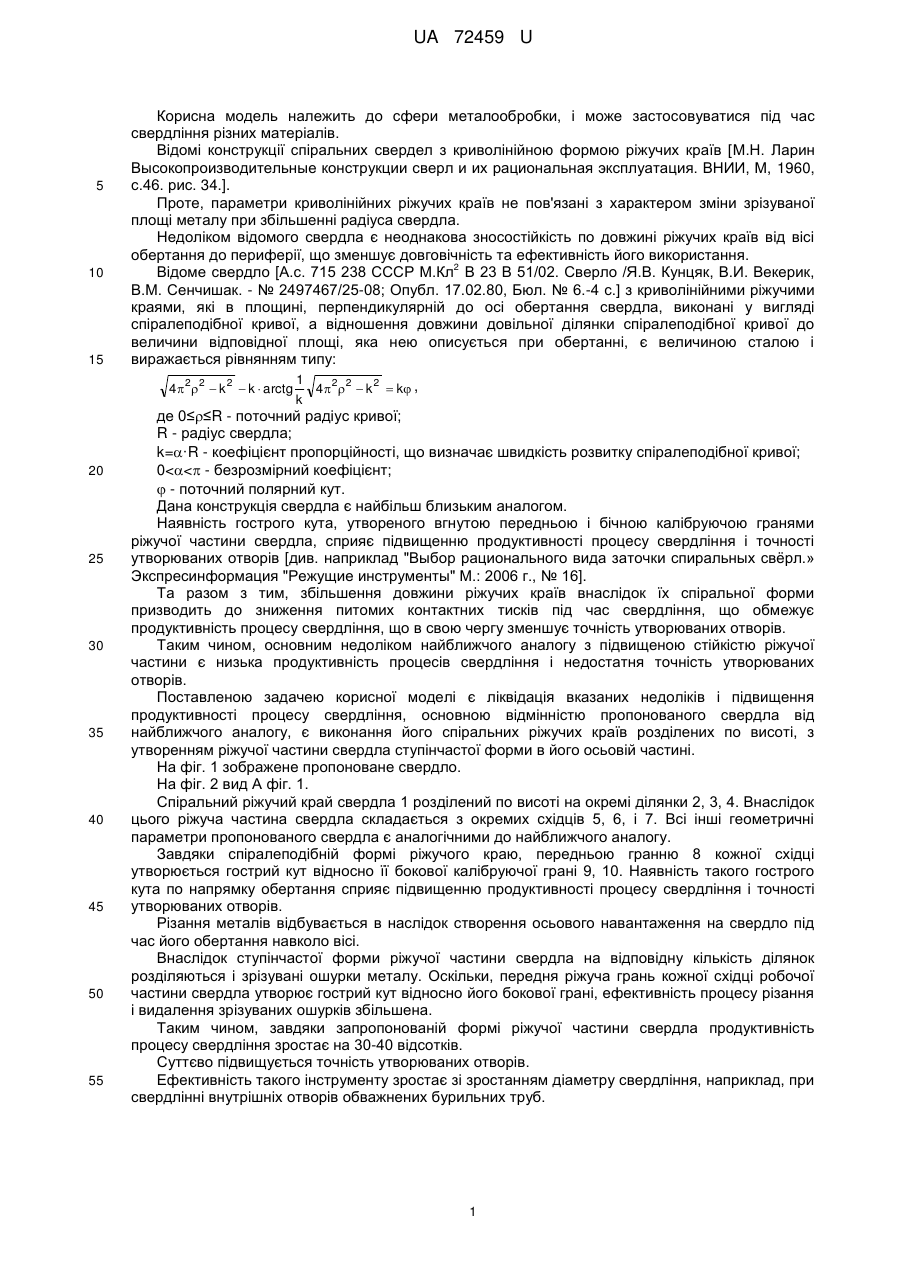

Реферат: UA 72459 U UA 72459 U 5 10 15 Корисна модель належить до сфери металообробки, і може застосовуватися під час свердління різних матеріалів. Відомі конструкції спіральних свердел з криволінійною формою ріжучих країв [М.Н. Ларин Высокопроизводительные конструкции сверл и их рациональная эксплуатация. ВНИИ, М, 1960, с.46. рис. 34.]. Проте, параметри криволінійних ріжучих країв не пов'язані з характером зміни зрізуваної площі металу при збільшенні радіуса свердла. Недоліком відомого свердла є неоднакова зносостійкість по довжині ріжучих країв від вісі обертання до периферії, що зменшує довговічність та ефективність його використання. 2 Відоме свердло [А.с. 715 238 СССР М.Кл В 23 В 51/02. Сверло /Я.В. Кунцяк, В.И. Векерик, В.М. Сенчишак. - № 2497467/25-08; Опубл. 17.02.80, Бюл. № 6.-4 с.] з криволінійними ріжучими краями, які в площині, перпендикулярній до осі обертання свердла, виконані у вигляді спіралеподібної кривої, а відношення довжини довільної ділянки спіралеподібної кривої до величини відповідної площі, яка нею описується при обертанні, є величиною сталою і виражається рівнянням типу: 4 2 2 k 2 k arctg 20 25 30 35 40 45 50 55 1 4 2 2 k 2 k , k де 0≤≤R - поточний радіус кривої; R - радіус свердла; k=·R - коефіцієнт пропорційності, що визначає швидкість розвитку спіралеподібної кривої; 0
ДивитисяДодаткова інформація
Назва патенту англійськоюDrill
Автори англійськоюChernova Myroslava Yevheniivna
Назва патенту російськоюСверло
Автори російськоюЧернова Мирослава Евгеньевна
МПК / Мітки
МПК: B23B 51/02
Мітки: свердло
Код посилання
<a href="https://ua.patents.su/4-72459-sverdlo.html" target="_blank" rel="follow" title="База патентів України">Свердло</a>
Спіральне свердло
Номер патенту: 67455
Опубліковано: 27.02.2012
Автори: Абдул Джаліл Хамад Маджид, Михайлов Дмитро Олександрович, Петряєва Ірина Олексіївна, Михайлов Олександр Миколайович
МПК: B23B 51/02
Формула / Реферат:
Спіральне свердло, що має елементи кріплення й ріжучу частину, яка містить гвинтові канавки й дві ріжучі кромки з радіусом скруглення ріжучого клина, яке відрізняється тим, що радіус скруглення ріжучого клина виконаний змінним по довжині головних ріжучих кромок, при цьому радіуси скруглення головних ріжучих кромок на периферії свердла дорівнюють: rс = 0,004-0,005.Rc, мм, де Rc - радіус свердла, мм, а радіуси скруглення цих кромок біля...
Свердло
Номер патенту: 51752
Опубліковано: 26.07.2010
Автори: Шрон Леонід Борисович, Якубов Февзі, Абдулгазіс Умер Абдуллайович, Абдулгазіс Ділявер Умерович
МПК: B23B 51/06
Мітки: свердло
Формула / Реферат:
Свердло, що містить різальні кромки і внутрішні канали для підведення мастильно-охолодної рідини (МОР), вихідні отвори яких розташовані на задній поверхні його зубів, яке відрізняється тим, що вихідні отвори каналів для підведення МОР розташовані асиметрично осі свердла і оснащені канавками, направленими уздовж різальних кромок.
Свердло
Номер патенту: 39935
Опубліковано: 25.03.2009
Автори: Носков Віталій Васильович, Паціора Андрій Павлович
МПК: B23B 51/00
Мітки: свердло
Формула / Реферат:
Свердло, що містить корпус, різальна частина якого включає центральну, проміжні і периферійну касети з різальними пластинами, яке відрізняється тим, що центральна різальна пластина виконана з високоміцного матеріалу, з σ>2000 МПа.
Спіральне свердло
Номер патенту: 41236
Опубліковано: 15.08.2001
Автори: Татьянченко Олександр Григорович, Дядюшек Василь Васильович, Малишко Іван Олександрович
МПК: B23B 51/02
Формула / Реферат:
Спіральне свердло, що містить вставку з базовими поверхнями, різальними кромками та задніми поверхнями, розташованими під кутами у взаємно перпендикулярних поздовжніх та поперечних площинах, яке відрізняється тим, що вставка встановлена так, що кут між базовими поверхнями, що лежать в основній площині, дорівнює подвійному куту в плані, а кути базових поверхонь в площині, перпендикулярній до основної площини, дорівнюють кутам на...
Свердло
Номер патенту: 28851
Опубліковано: 25.12.2007
Автори: Залепа Микола Ананійович, Залепа Анатолій Миколайович, Залепа Гліб Миколайович
МПК: B23B 51/02
Мітки: свердло
Формула / Реферат:
Свердло, що містить хвостовик і різальну частину з головними різальними кромками та поперечною, вісь якої зміщена відносно осі симетрії свердла, яке відрізняється тим, що оснащене втулкою, забезпеченою засобами фіксованого кріплення свердла, а також додатковим хвостовиком, сполученим із втулкою з можливістю фіксованого суміщення його осі співвісно з віссю поперечної кромки.
