Циліндричний трієр

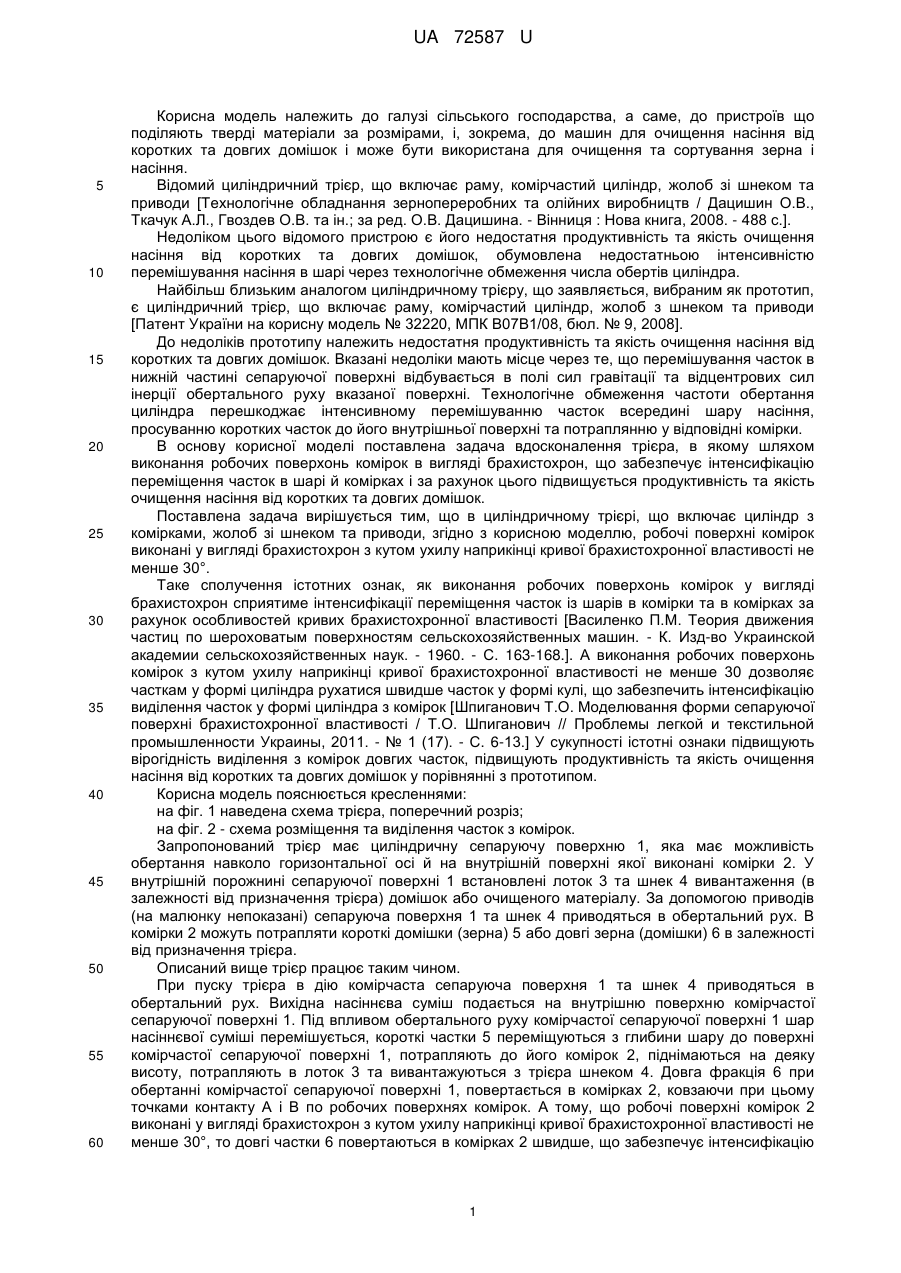

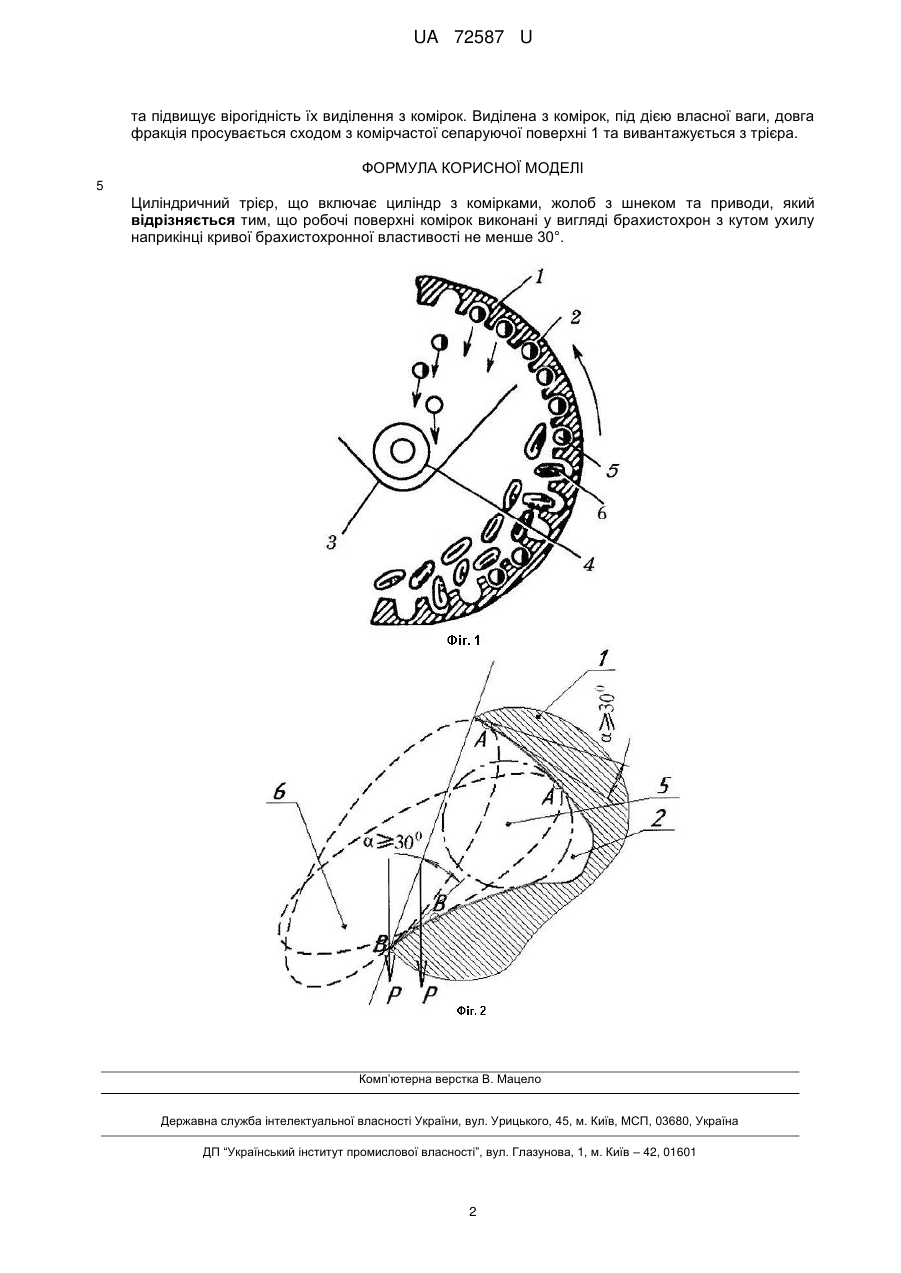

Реферат: UA 72587 U UA 72587 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме, до пристроїв що поділяють тверді матеріали за розмірами, і, зокрема, до машин для очищення насіння від коротких та довгих домішок і може бути використана для очищення та сортування зерна і насіння. Відомий циліндричний трієр, що включає раму, комірчастий циліндр, жолоб зі шнеком та приводи [Технологічне обладнання зернопереробних та олійних виробництв / Дацишин О.В., Ткачук А.Л., Гвоздев О.В. та ін.; за ред. О.В. Дацишина. - Вінниця : Нова книга, 2008. - 488 с.]. Недоліком цього відомого пристрою є його недостатня продуктивність та якість очищення насіння від коротких та довгих домішок, обумовлена недостатньою інтенсивністю перемішування насіння в шарі через технологічне обмеження числа обертів циліндра. Найбільш близьким аналогом циліндричному трієру, що заявляється, вибраним як прототип, є циліндричний трієр, що включає раму, комірчастий циліндр, жолоб з шнеком та приводи [Патент України на корисну модель № 32220, МПК В07В1/08, бюл. № 9, 2008]. До недоліків прототипу належить недостатня продуктивність та якість очищення насіння від коротких та довгих домішок. Вказані недоліки мають місце через те, що перемішування часток в нижній частині сепаруючої поверхні відбувається в полі сил гравітації та відцентрових сил інерції обертального руху вказаної поверхні. Технологічне обмеження частоти обертання циліндра перешкоджає інтенсивному перемішуванню часток всередині шару насіння, просуванню коротких часток до його внутрішньої поверхні та потраплянню у відповідні комірки. В основу корисної моделі поставлена задача вдосконалення трієра, в якому шляхом виконання робочих поверхонь комірок в вигляді брахистохрон, що забезпечує інтенсифікацію переміщення часток в шарі й комірках і за рахунок цього підвищується продуктивність та якість очищення насіння від коротких та довгих домішок. Поставлена задача вирішується тим, що в циліндричному трієрі, що включає циліндр з комірками, жолоб зі шнеком та приводи, згідно з корисною моделлю, робочі поверхні комірок виконані у вигляді брахистохрон з кутом ухилу наприкінці кривої брахистохронної властивості не менше 30°. Таке сполучення істотних ознак, як виконання робочих поверхонь комірок у вигляді брахистохрон сприятиме інтенсифікації переміщення часток із шарів в комірки та в комірках за рахунок особливостей кривих брахистохронної властивості [Василенко П.М. Теория движения частиц по шероховатым поверхностям сельскохозяйственных машин. - К. Изд-во Украинской академии сельскохозяйственных наук. - 1960. - С. 163-168.]. А виконання робочих поверхонь комірок з кутом ухилу наприкінці кривої брахистохронної властивості не менше 30 дозволяє часткам у формі циліндра рухатися швидше часток у формі кулі, що забезпечить інтенсифікацію виділення часток у формі циліндра з комірок [Шпиганович Т.О. Моделювання форми сепаруючої поверхні брахистохронної властивості / Т.О. Шпиганович // Проблемы легкой и текстильной промышленности Украины, 2011. - № 1 (17). - С. 6-13.] У сукупності істотні ознаки підвищують вірогідність виділення з комірок довгих часток, підвищують продуктивність та якість очищення насіння від коротких та довгих домішок у порівнянні з прототипом. Корисна модель пояснюється кресленнями: на фіг. 1 наведена схема трієра, поперечний розріз; на фіг. 2 - схема розміщення та виділення часток з комірок. Запропонований трієр має циліндричну сепаруючу поверхню 1, яка має можливість обертання навколо горизонтальної осі й на внутрішній поверхні якої виконані комірки 2. У внутрішній порожнині сепаруючої поверхні 1 встановлені лоток 3 та шнек 4 вивантаження (в залежності від призначення трієра) домішок або очищеного матеріалу. За допомогою приводів (на малюнку непоказані) сепаруюча поверхня 1 та шнек 4 приводяться в обертальний рух. В комірки 2 можуть потрапляти короткі домішки (зерна) 5 або довгі зерна (домішки) 6 в залежності від призначення трієра. Описаний вище трієр працює таким чином. При пуску трієра в дію комірчаста сепаруюча поверхня 1 та шнек 4 приводяться в обертальний рух. Вихідна насіннєва суміш подається на внутрішню поверхню комірчастої сепаруючої поверхні 1. Під впливом обертального руху комірчастої сепаруючої поверхні 1 шар насіннєвої суміші перемішується, короткі частки 5 переміщуються з глибини шару до поверхні комірчастої сепаруючої поверхні 1, потрапляють до його комірок 2, піднімаються на деяку висоту, потрапляють в лоток 3 та вивантажуються з трієра шнеком 4. Довга фракція 6 при обертанні комірчастої сепаруючої поверхні 1, повертається в комірках 2, ковзаючи при цьому точками контакту А і В по робочих поверхнях комірок. А тому, що робочі поверхні комірок 2 виконані у вигляді брахистохрон з кутом ухилу наприкінці кривої брахистохронної властивості не менше 30°, то довгі частки 6 повертаються в комірках 2 швидше, що забезпечує інтенсифікацію 1 UA 72587 U та підвищує вірогідність їх виділення з комірок. Виділена з комірок, під дією власної ваги, довга фракція просувається сходом з комірчастої сепаруючої поверхні 1 та вивантажується з трієра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Циліндричний трієр, що включає циліндр з комірками, жолоб з шнеком та приводи, який відрізняється тим, що робочі поверхні комірок виконані у вигляді брахистохрон з кутом ухилу наприкінці кривої брахистохронної властивості не менше 30°. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
