Анкер

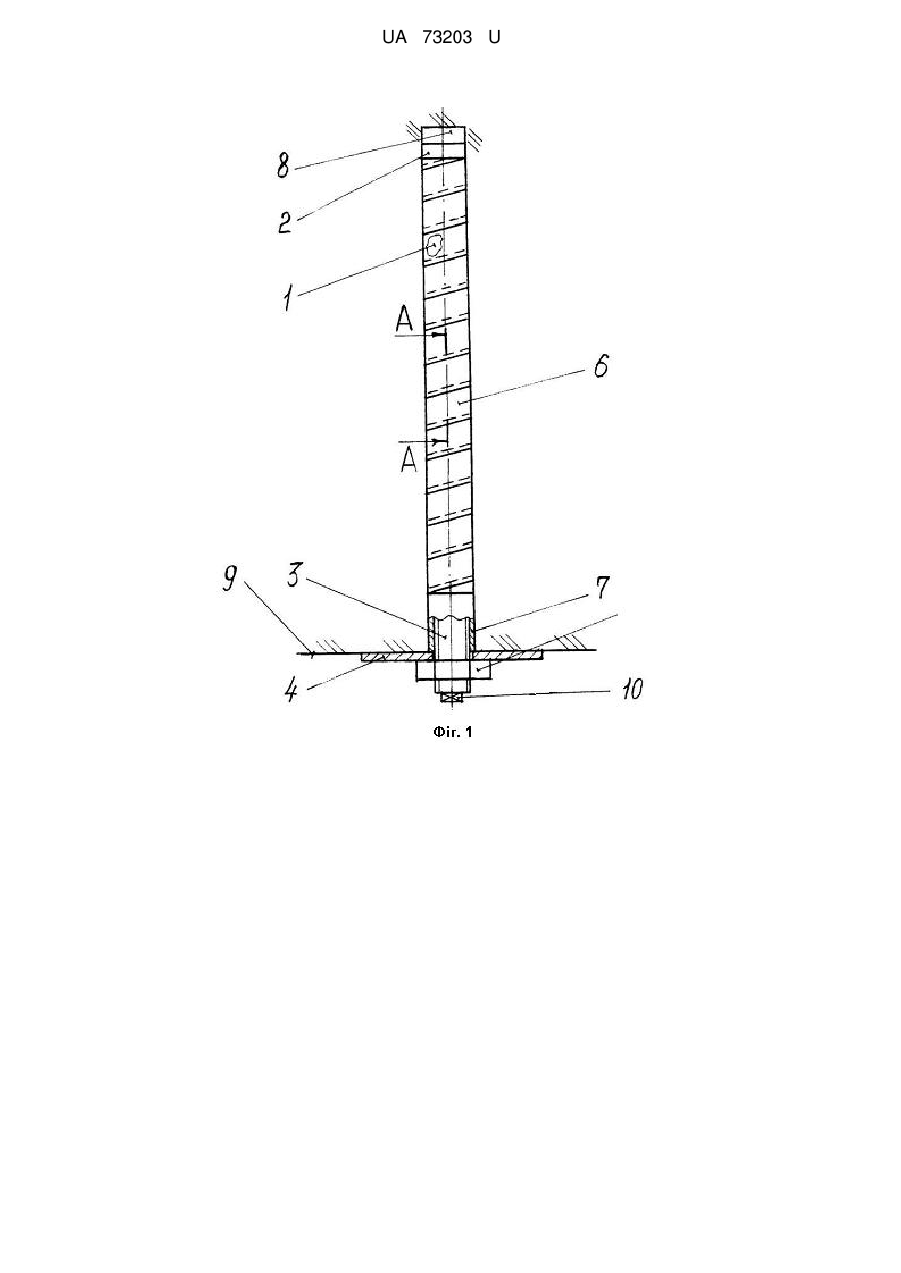

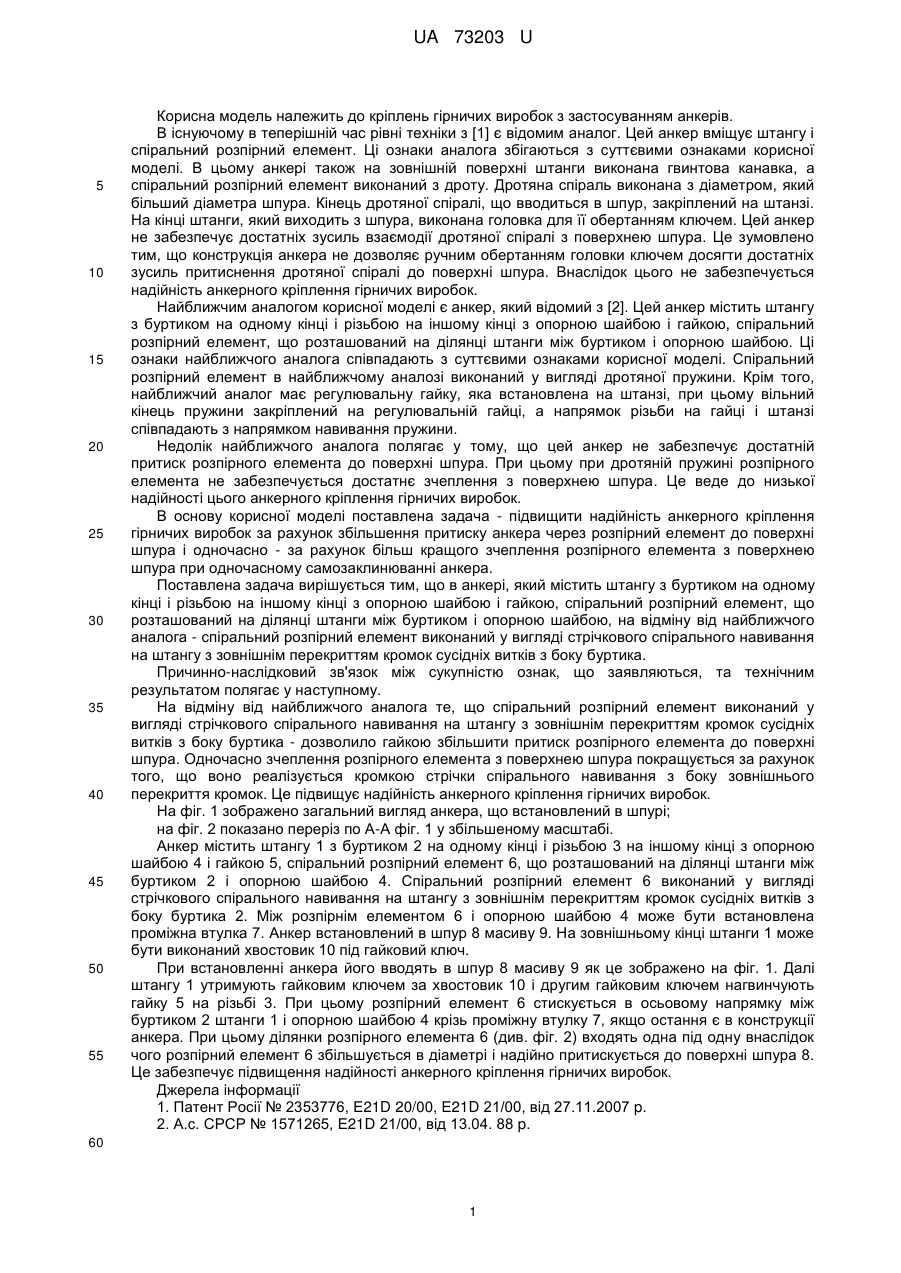

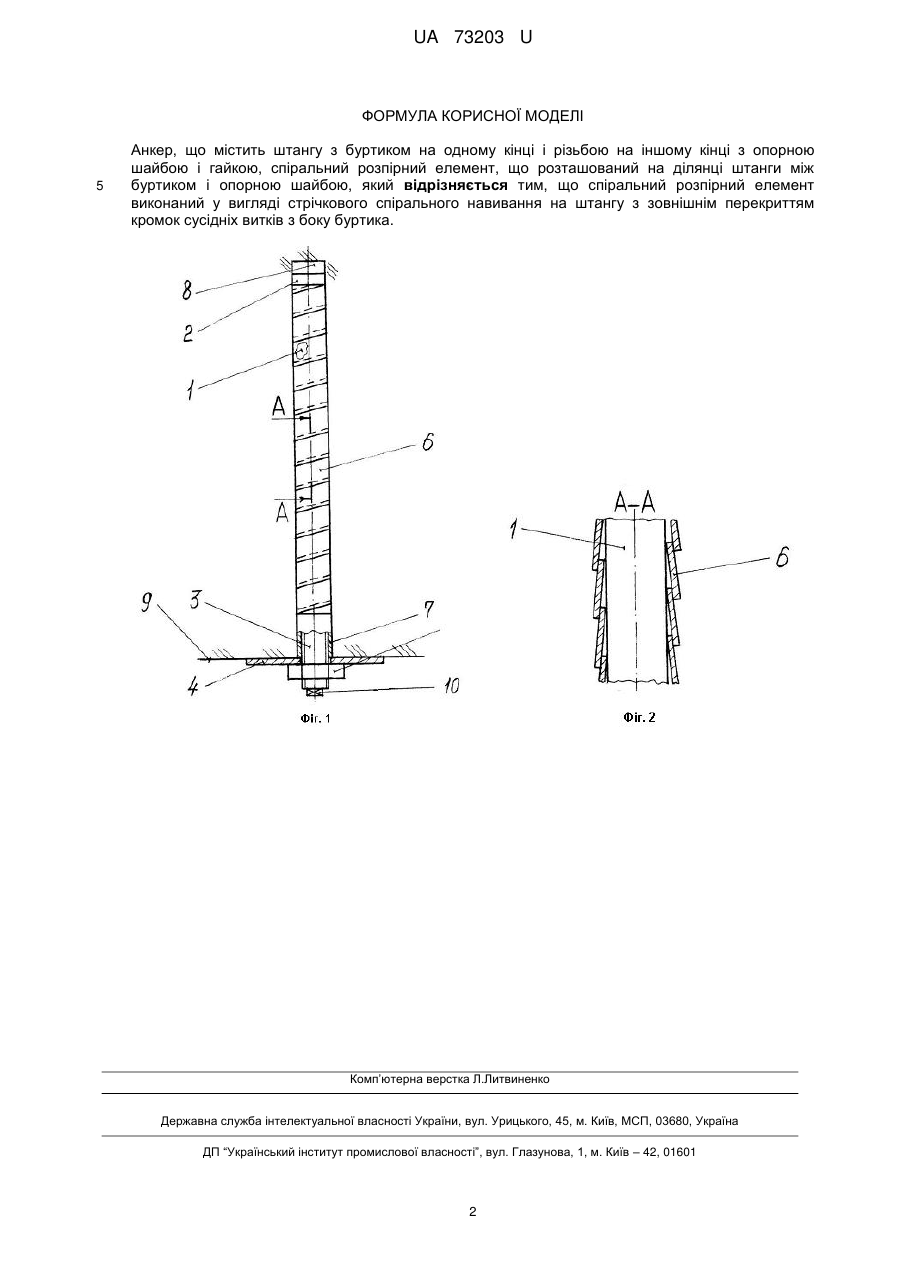

Реферат: UA 73203 U UA 73203 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей анкер вміщує штангу і спіральний розпірний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому анкері також на зовнішній поверхні штанги виконана гвинтова канавка, а спіральний розпірний елемент виконаний з дроту. Дротяна спіраль виконана з діаметром, який більший діаметра шпура. Кінець дротяної спіралі, що вводиться в шпур, закріплений на штанзі. На кінці штанги, який виходить з шпура, виконана головка для її обертанням ключем. Цей анкер не забезпечує достатніх зусиль взаємодії дротяної спіралі з поверхнею шпура. Це зумовлено тим, що конструкція анкера не дозволяє ручним обертанням головки ключем досягти достатніх зусиль притиснення дротяної спіралі до поверхні шпура. Внаслідок цього не забезпечується надійність анкерного кріплення гірничих виробок. Найближчим аналогом корисної моделі є анкер, який відомий з [2]. Цей анкер містить штангу з буртиком на одному кінці і різьбою на іншому кінці з опорною шайбою і гайкою, спіральний розпірний елемент, що розташований на ділянці штанги між буртиком і опорною шайбою. Ці ознаки найближчого аналога співпадають з суттєвими ознаками корисної моделі. Спіральний розпірний елемент в найближчому аналозі виконаний у вигляді дротяної пружини. Крім того, найближчий аналог має регулювальну гайку, яка встановлена на штанзі, при цьому вільний кінець пружини закріплений на регулювальній гайці, а напрямок різьби на гайці і штанзі співпадають з напрямком навивання пружини. Недолік найближчого аналога полягає у тому, що цей анкер не забезпечує достатній притиск розпірного елемента до поверхні шпура. При цьому при дротяній пружині розпірного елемента не забезпечується достатнє зчеплення з поверхнею шпура. Це веде до низької надійності цього анкерного кріплення гірничих виробок. В основу корисної моделі поставлена задача - підвищити надійність анкерного кріплення гірничих виробок за рахунок збільшення притиску анкера через розпірний елемент до поверхні шпура і одночасно - за рахунок більш кращого зчеплення розпірного елемента з поверхнею шпура при одночасному самозаклинюванні анкера. Поставлена задача вирішується тим, що в анкері, який містить штангу з буртиком на одному кінці і різьбою на іншому кінці з опорною шайбою і гайкою, спіральний розпірний елемент, що розташований на ділянці штанги між буртиком і опорною шайбою, на відміну від найближчого аналога - спіральний розпірний елемент виконаний у вигляді стрічкового спірального навивання на штангу з зовнішнім перекриттям кромок сусідніх витків з боку буртика. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. На відміну від найближчого аналога те, що спіральний розпірний елемент виконаний у вигляді стрічкового спірального навивання на штангу з зовнішнім перекриттям кромок сусідніх витків з боку буртика - дозволило гайкою збільшити притиск розпірного елемента до поверхні шпура. Одночасно зчеплення розпірного елемента з поверхнею шпура покращується за рахунок того, що воно реалізується кромкою стрічки спірального навивання з боку зовнішнього перекриття кромок. Це підвищує надійність анкерного кріплення гірничих виробок. На фіг. 1 зображено загальний вигляд анкера, що встановлений в шпурі; на фіг. 2 показано переріз по А-А фіг. 1 у збільшеному масштабі. Анкер містить штангу 1 з буртиком 2 на одному кінці і різьбою 3 на іншому кінці з опорною шайбою 4 і гайкою 5, спіральний розпірний елемент 6, що розташований на ділянці штанги між буртиком 2 і опорною шайбою 4. Спіральний розпірний елемент 6 виконаний у вигляді стрічкового спірального навивання на штангу з зовнішнім перекриттям кромок сусідніх витків з боку буртика 2. Між розпірнім елементом 6 і опорною шайбою 4 може бути встановлена проміжна втулка 7. Анкер встановлений в шпур 8 масиву 9. На зовнішньому кінці штанги 1 може бути виконаний хвостовик 10 під гайковий ключ. При встановленні анкера його вводять в шпур 8 масиву 9 як це зображено на фіг. 1. Далі штангу 1 утримують гайковим ключем за хвостовик 10 і другим гайковим ключем нагвинчують гайку 5 на різьбі 3. При цьому розпірний елемент 6 стискується в осьовому напрямку між буртиком 2 штанги 1 і опорною шайбою 4 крізь проміжну втулку 7, якщо остання є в конструкції анкера. При цьому ділянки розпірного елемента 6 (див. фіг. 2) входять одна під одну внаслідок чого розпірний елемент 6 збільшується в діаметрі і надійно притискується до поверхні шпура 8. Це забезпечує підвищення надійності анкерного кріплення гірничих виробок. Джерела інформації 1. Патент Росії № 2353776, Ε21D 20/00, Ε21D 21/00, від 27.11.2007 p. 2. А.с. СРСР № 1571265, Ε21D 21/00, від 13.04. 88 p. 60 1 UA 73203 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Анкер, що містить штангу з буртиком на одному кінці і різьбою на іншому кінці з опорною шайбою і гайкою, спіральний розпірний елемент, що розташований на ділянці штанги між буртиком і опорною шайбою, який відрізняється тим, що спіральний розпірний елемент виконаний у вигляді стрічкового спірального навивання на штангу з зовнішнім перекриттям кромок сусідніх витків з боку буртика. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
