Пристрій для очищення повітря в тваринницьких приміщеннях

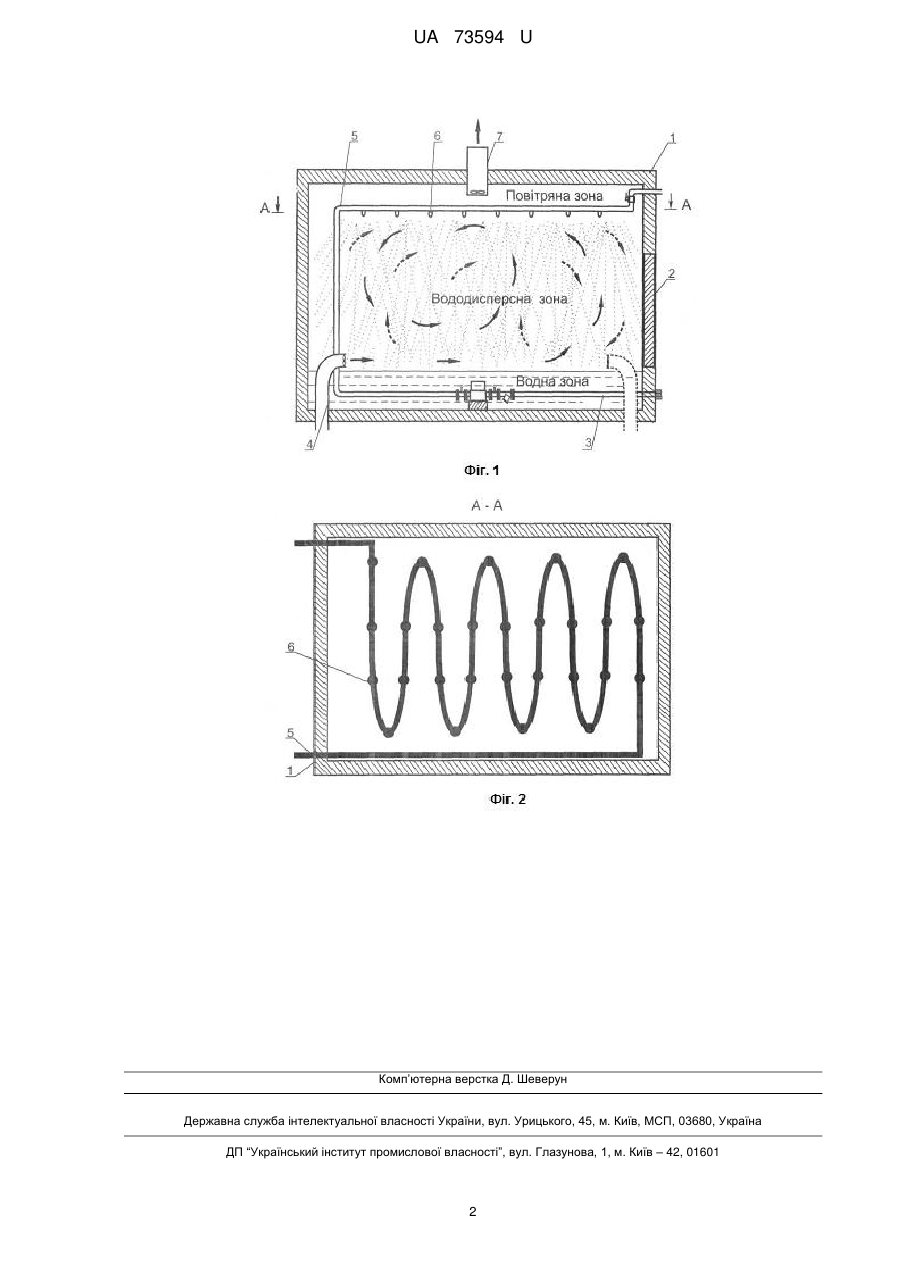

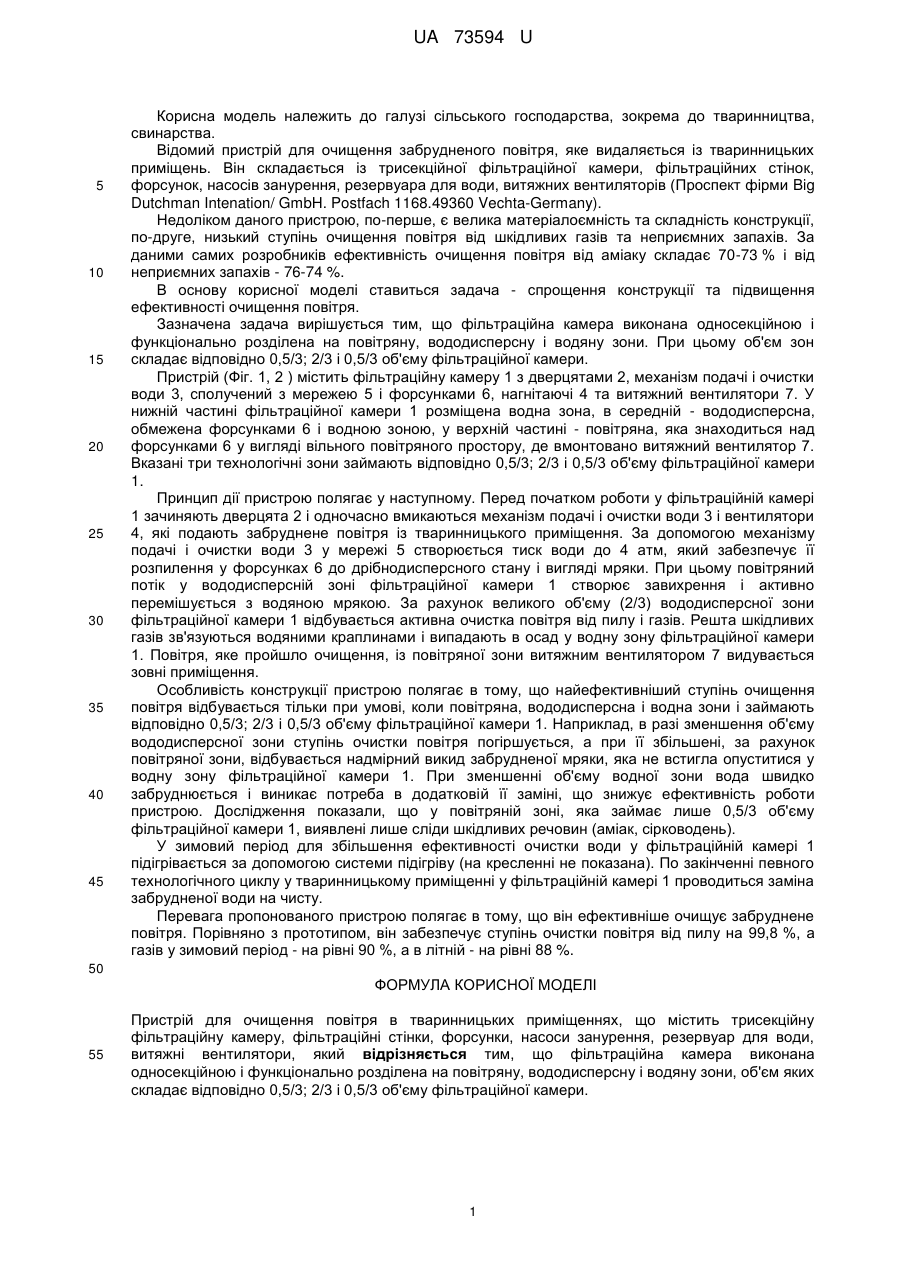

Реферат: Пристрій для очищення повітря в тваринницьких приміщеннях містить трисекційну фільтраційну камеру, фільтраційні стінки, форсунки, насоси занурення, резервуар для води, витяжні вентилятори, причому фільтраційна камера виконана односекційною і функціонально розділена на повітряну, вододисперсну і водяну зони, об'єм яких складає відповідно 0,5/3; 2/3 і 0,5/3 об'єму фільтраційної камери. UA 73594 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ПОВІТРЯ В ТВАРИННИЦЬКИХ ПРИМІЩЕННЯХ UA 73594 U UA 73594 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва, свинарства. Відомий пристрій для очищення забрудненого повітря, яке видаляється із тваринницьких приміщень. Він складається із трисекційної фільтраційної камери, фільтраційних стінок, форсунок, насосів занурення, резервуара для води, витяжних вентиляторів (Проспект фірми Big Dutchman Intenation/ GmbH. Postfach 1168.49360 Vechta-Germany). Недоліком даного пристрою, по-перше, є велика матеріалоємність та складність конструкції, по-друге, низький ступінь очищення повітря від шкідливих газів та неприємних запахів. За даними самих розробників ефективність очищення повітря від аміаку складає 70-73 % і від неприємних запахів - 76-74 %. В основу корисної моделі ставиться задача - спрощення конструкції та підвищення ефективності очищення повітря. Зазначена задача вирішується тим, що фільтраційна камера виконана односекційною і функціонально розділена на повітряну, вододисперсну і водяну зони. При цьому об'єм зон складає відповідно 0,5/3; 2/3 і 0,5/3 об'єму фільтраційної камери. Пристрій (Фіг. 1, 2 ) містить фільтраційну камеру 1 з дверцятами 2, механізм подачі і очистки води 3, сполучений з мережею 5 і форсунками 6, нагнітаючі 4 та витяжний вентилятори 7. У нижній частині фільтраційної камери 1 розміщена водна зона, в середній - вододисперсна, обмежена форсунками 6 і водною зоною, у верхній частині - повітряна, яка знаходиться над форсунками 6 у вигляді вільного повітряного простору, де вмонтовано витяжний вентилятор 7. Вказані три технологічні зони займають відповідно 0,5/3; 2/3 і 0,5/3 об'єму фільтраційної камери 1. Принцип дії пристрою полягає у наступному. Перед початком роботи у фільтраційній камері 1 зачиняють дверцята 2 і одночасно вмикаються механізм подачі і очистки води 3 і вентилятори 4, які подають забруднене повітря із тваринницького приміщення. За допомогою механізму подачі і очистки води 3 у мережі 5 створюється тиск води до 4 атм, який забезпечує її розпилення у форсунках 6 до дрібнодисперсного стану і вигляді мряки. При цьому повітряний потік у вододисперсній зоні фільтраційної камери 1 створює завихрення і активно перемішується з водяною мрякою. За рахунок великого об'єму (2/3) вододисперсної зони фільтраційної камери 1 відбувається активна очистка повітря від пилу і газів. Решта шкідливих газів зв'язуються водяними краплинами і випадають в осад у водну зону фільтраційної камери 1. Повітря, яке пройшло очищення, із повітряної зони витяжним вентилятором 7 видувається зовні приміщення. Особливість конструкції пристрою полягає в тому, що найефективніший ступінь очищення повітря відбувається тільки при умові, коли повітряна, вододисперсна і водна зони і займають відповідно 0,5/3; 2/3 і 0,5/3 об'єму фільтраційної камери 1. Наприклад, в разі зменшення об'єму вододисперсної зони ступінь очистки повітря погіршується, а при її збільшені, за рахунок повітряної зони, відбувається надмірний викид забрудненої мряки, яка не встигла опуститися у водну зону фільтраційної камери 1. При зменшенні об'єму водної зони вода швидко забруднюється і виникає потреба в додатковій її заміні, що знижує ефективність роботи пристрою. Дослідження показали, що у повітряній зоні, яка займає лише 0,5/3 об'єму фільтраційної камери 1, виявлені лише сліди шкідливих речовин (аміак, сірководень). У зимовий період для збільшення ефективності очистки води у фільтраційній камері 1 підігрівається за допомогою системи підігріву (на кресленні не показана). По закінченні певного технологічного циклу у тваринницькому приміщенні у фільтраційній камері 1 проводиться заміна забрудненої води на чисту. Перевага пропонованого пристрою полягає в тому, що він ефективніше очищує забруднене повітря. Порівняно з прототипом, він забезпечує ступінь очистки повітря від пилу на 99,8 %, а газів у зимовий період - на рівні 90 %, а в літній - на рівні 88 %. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для очищення повітря в тваринницьких приміщеннях, що містить трисекційну фільтраційну камеру, фільтраційні стінки, форсунки, насоси занурення, резервуар для води, витяжні вентилятори, який відрізняється тим, що фільтраційна камера виконана односекційною і функціонально розділена на повітряну, вододисперсну і водяну зони, об'єм яких складає відповідно 0,5/3; 2/3 і 0,5/3 об'єму фільтраційної камери. 1 UA 73594 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
