Пульпоуловлювач ротаційний

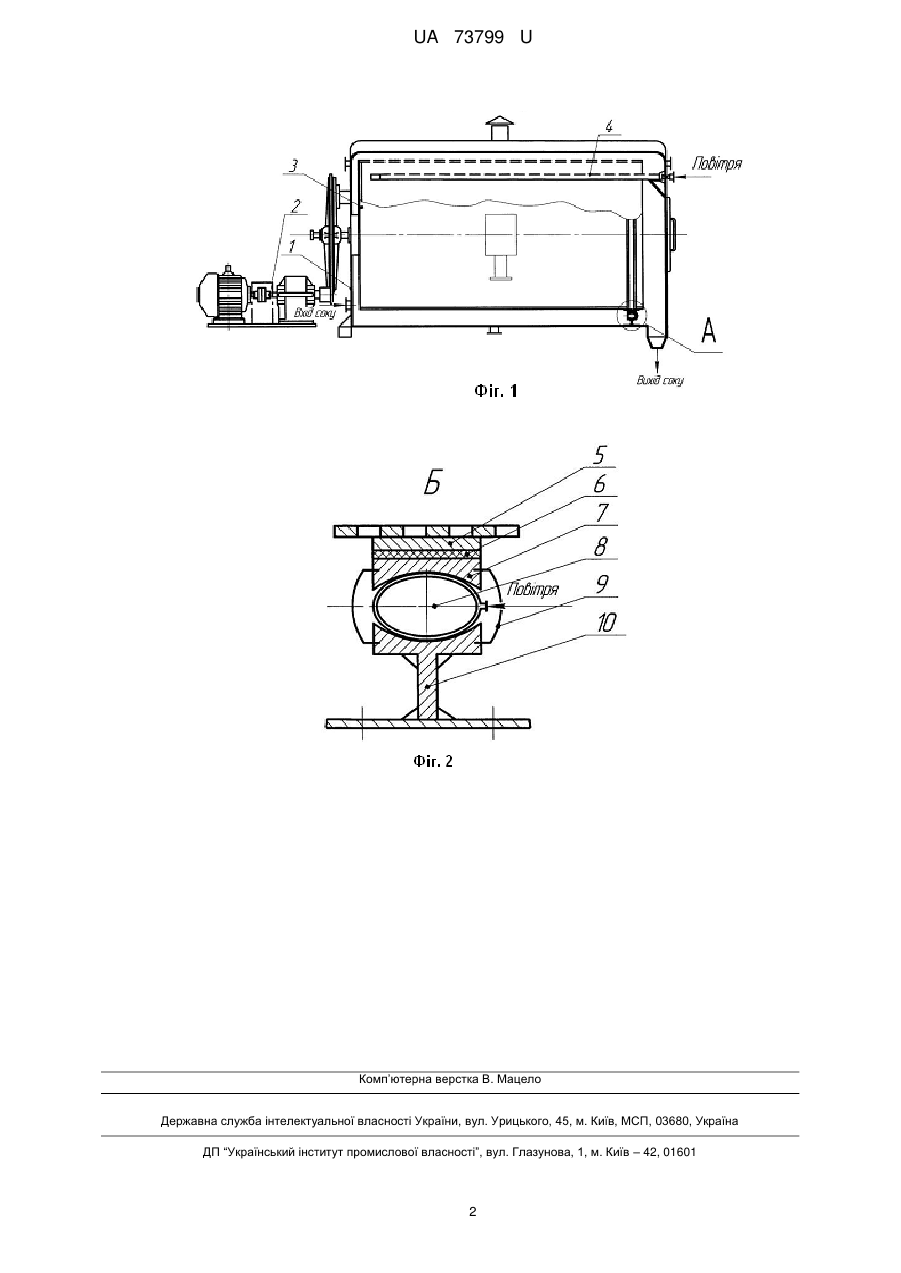

Реферат: UA 73799 U UA 73799 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до цукрової промисловості, а саме до процесу очищення дифузійного соку. Відомі пульпоуловлювачі ротаційні мають подібну конструкцію (В.Г. Белик, С.А. Зозуля, Б.Н. Жарик и др. "Спаравочник по технологическому оборудованию сахарных заводов", Под ред. В.Г. Велика - К.: Техніка, 1982-304 с.), що складається з коритоподібного корпусу, привода, перфорованого барабана, що покритий з зовнішньої сторони латунним ситом, одна сторона барабана заглушена, друга відкрита, труби подачі повітря. Відкритою стороною барабан обертається в гумовому ущільненні. Недоліком існуючих пульпоуловлювачів є недостатній рівень герметизації відкритої сторони робочого об'єму апарата існуючим гумовим ущільненнями, що призводить до змішування фільтрованого і нефільтрованого соку. В основу корисної моделі поставлена задача удосконалення конструкції пульпоуловлювача ротаційного, конструкція якого дозволить покращити процес очищення дифузійного соку від пульпи. Поставлена задача вирішується тим, що пульпоуловлювач ротаційний, що складається з коритоподібного корпусу, привода, труби подачі повітря, перфорованого барабана, що покритий з зовнішньої сторони латунним ситом, одна сторона барабана заглушена, друга відкрита, відкритою стороною барабан обертається в гумовому ущільненні. Згідно з корисною моделлю герметизація відкритої сторони здійснюється за рахунок пристрою пневматичного ущільнення. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним результатом буде у наступному. Сік, що відводиться з об'єму дифузійного апарату проходить через пульпоуловлювач, де проходить процес відділення пульпи. Він подається в коритоподібний корпус, проходить через перфорований барабан, на поверхні якого лишається пульпа, що не пройшла через фільтруючі отвори. Відводиться через відкриту сторону пульпоуловлювача. Недостатній рівень герметизації відкритої сторони пульпоуловлювача гумовим ущільненням призводить до перемішування фільтрованого і нефільтрованого соків, що знижує ефект очищення. Конструкція пневматичного ущільнення дозволить підвищити рівень герметизації відкритої сторони пульпоуловлювача, що покращить якість соку. Використання таких пневмоущільнень дозволить підвищити рівень герметизації відкритої сторони пульпоуловлювача, що призведе до покращення якості очищення соку від пульпи. На Фіг. 1 зображено конструкцію пульпоуловлювача ротаційного. Вона складається з коритоподібний корпусу 1, привода 2, барабана 3, труби подачі повітря 4. На Фіг. 2 зображено конструкцію пневмоущільнюючого пристрою. Він складається з ободу 5, гумового ущільнення 6, обода 7, пневмокамери 8, з'єднувальної скоби 9, обода 10. Пульпоуловлювач ротаційний працює наступним чином. Не фільтрований сік надходить у коритоподібний корпус 1, фільтрується через ситову поверхню барабана 3, який обертається від привода 2, поверхня барабана 3 регенерується потоком повітря, що подається через трубу 4. Відкрита сторона пульпоуловлювача герметизується пневмоущільненням. На барабан 3 встановлюється нерухомо обід 5, в корпус обід 10, в сферичну поверхню якого вкладається пневмокамера 8, що притискається ободом 7. Між ободом 7 та 5 встановлюється гумове ущільнення 6. Ободи 7 та 10 з'єднуються скобами 9 по периметру. В процесі роботи в пневмокамеру 8 під тиском подається повітря, пневмокамера 8 притискає ущільнення 6 ободом 7 до обода 5, що призводить до герметизації відкритої сторони пневмоуловлювача ротаційного. Обід 5 рухається з барабаном 3 і треться робочою поверхнею по ущільненню 6. Запропоноване технічне рішення дозволить покращити очищення дифузійного соку від пульпи, що полегшить процес очищення соку від домішок та покращить якість виробленого цукру. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пульпоуловлювач ротаційний, що складається з коритоподібного корпусу, привода, труби подачі повітря, перфорованого барабана, що покритий з зовнішньої сторони латунним ситом, одна сторона барабана заглушена, друга відкрита, відкритою стороною барабан обертається в гумовому ущільненні, який відрізняється тим, що герметизація відкритої сторони здійснюється за рахунок пристрою пневматичного ущільнення. 1 UA 73799 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
