Зубчаста передача

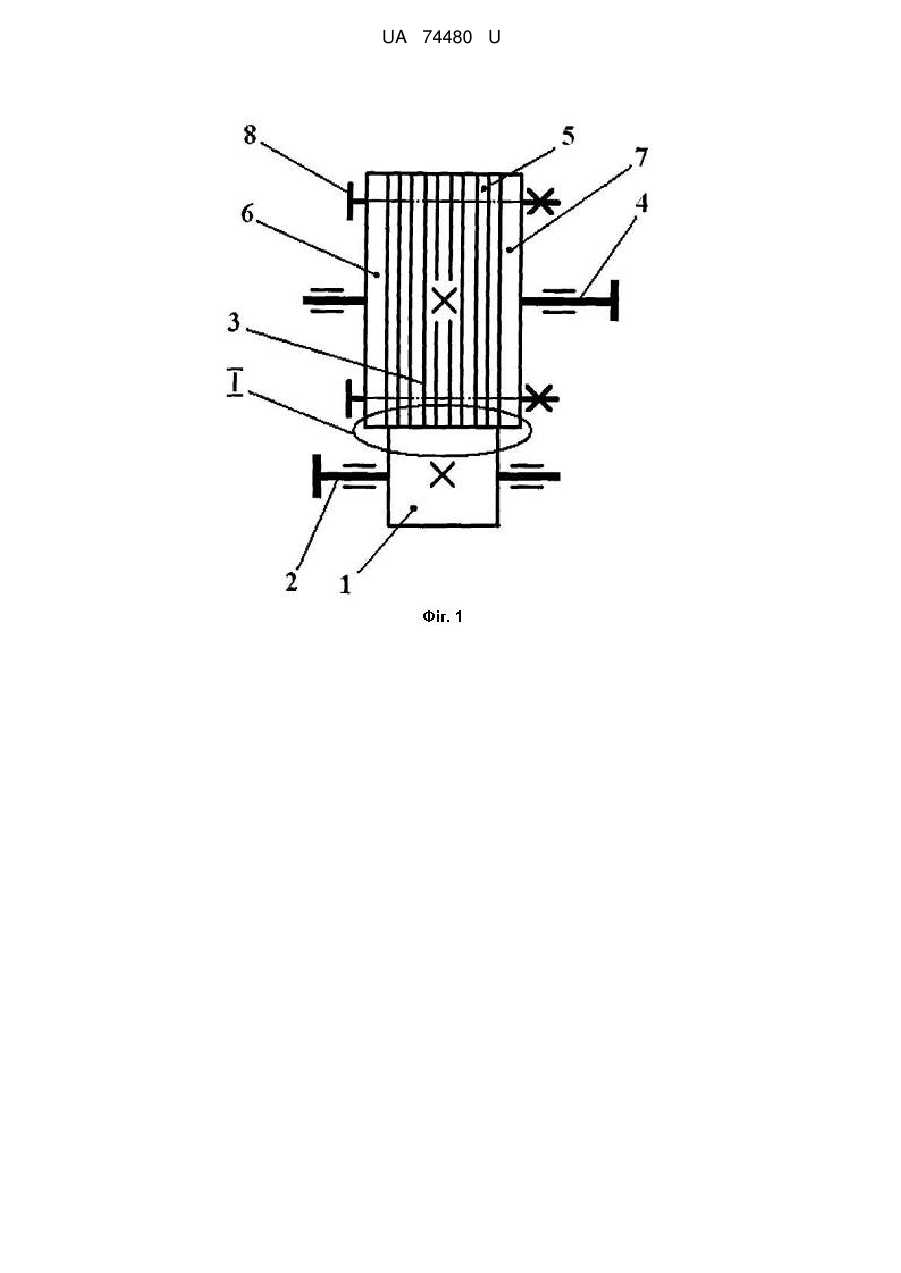

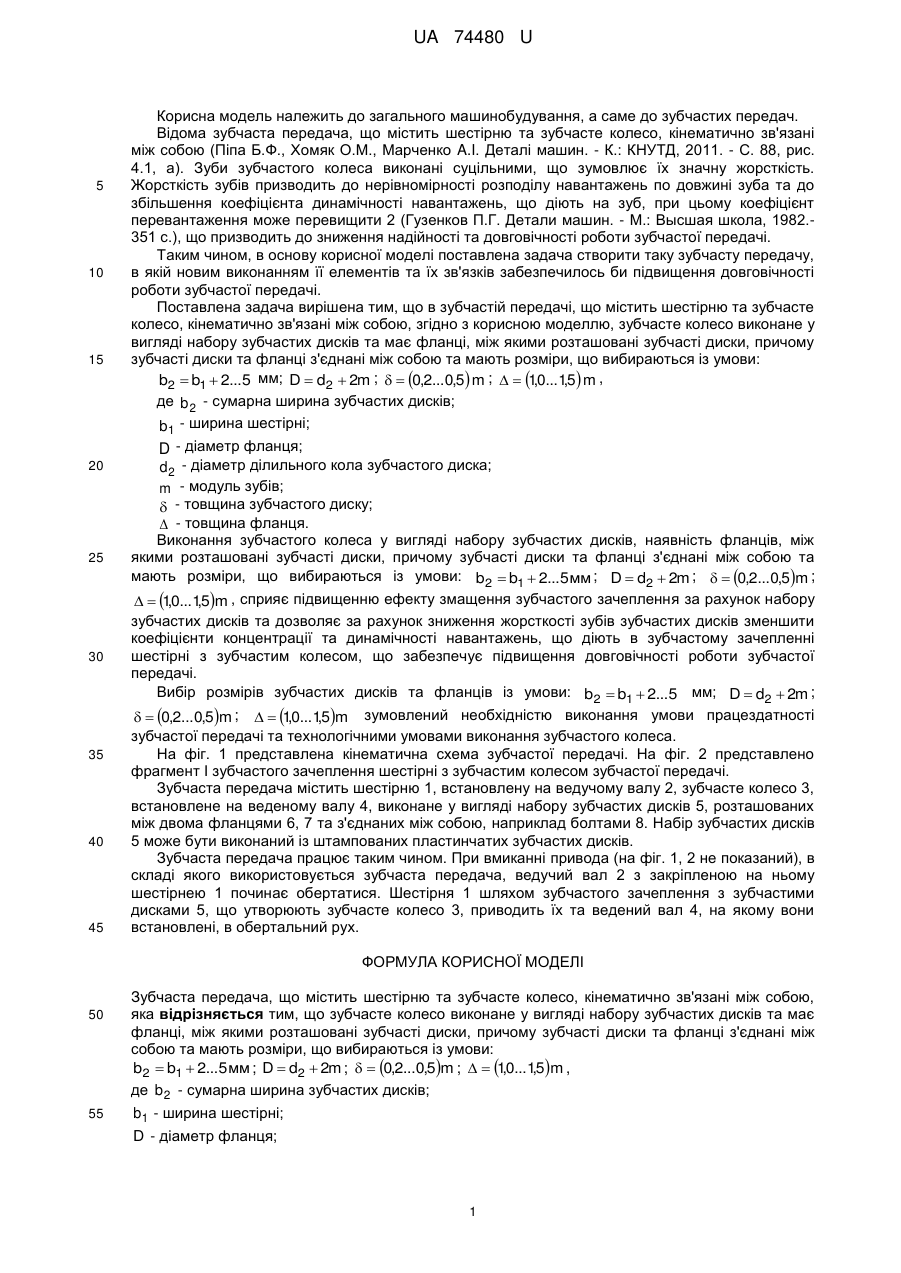

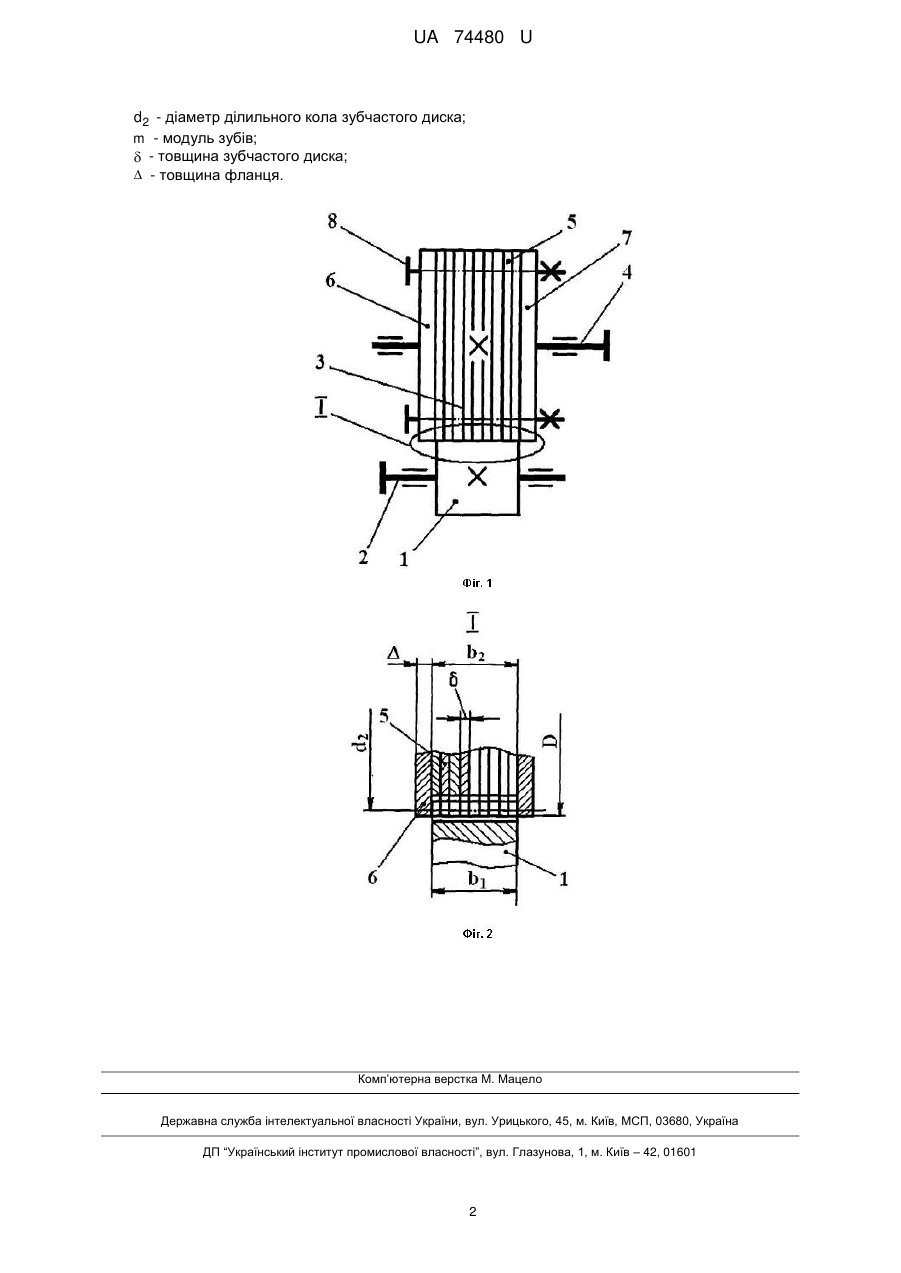

Реферат: Зубчаста передача містить шестірню та зубчасте колесо, кінематично зв'язані між собою, зубчасте колесо виконане у вигляді набору зубчастих дисків, розташованих між фланцями, причому зубчасті диски та фланці з'єднані між собою. UA 74480 U (54) ЗУБЧАСТА ПЕРЕДАЧА UA 74480 U UA 74480 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до зубчастих передач. Відома зубчаста передача, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 88, рис. 4.1, а). Зуби зубчастого колеса виконані суцільними, що зумовлює їх значну жорсткість. Жорсткість зубів призводить до нерівномірності розподілу навантажень по довжині зуба та до збільшення коефіцієнта динамічності навантажень, що діють на зуб, при цьому коефіцієнт перевантаження може перевищити 2 (Гузенков П.Г. Детали машин. - М.: Высшая школа, 1982.351 с.), що призводить до зниження надійності та довговічності роботи зубчастої передачі. Таким чином, в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що в зубчастій передачі, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою, згідно з корисною моделлю, зубчасте колесо виконане у вигляді набору зубчастих дисків та має фланці, між якими розташовані зубчасті диски, причому зубчасті диски та фланці з'єднані між собою та мають розміри, що вибираються із умови: , , b2  b1  2...5 мм; D  d2  2m ;   0,2...0,5 m ;   10...15 m , де b 2 - сумарна ширина зубчастих дисків; b1 - ширина шестірні; D - діаметр фланця; d 2 - діаметр ділильного кола зубчастого диска; m - модуль зубів;  - товщина зубчастого диску;  - товщина фланця. Виконання зубчастого колеса у вигляді набору зубчастих дисків, наявність фланців, між якими розташовані зубчасті диски, причому зубчасті диски та фланці з'єднані між собою та мають розміри, що вибираються із умови: b2  b1  2...5 мм ; D  d2  2m ;   0,2...0,5m ;   10...15m , сприяє підвищенню ефекту змащення зубчастого зачеплення за рахунок набору , , зубчастих дисків та дозволяє за рахунок зниження жорсткості зубів зубчастих дисків зменшити коефіцієнти концентрації та динамічності навантажень, що діють в зубчастому зачепленні шестірні з зубчастим колесом, що забезпечує підвищення довговічності роботи зубчастої передачі. Вибір розмірів зубчастих дисків та фланців із умови: b2  b1  2...5 мм; D  d2  2m ; , ,   0,2...0,5m ;   10...15m зумовлений необхідністю виконання умови працездатності зубчастої передачі та технологічними умовами виконання зубчастого колеса. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено фрагмент І зубчастого зачеплення шестірні з зубчастим колесом зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, виконане у вигляді набору зубчастих дисків 5, розташованих між двома фланцями 6, 7 та з'єднаних між собою, наприклад болтами 8. Набір зубчастих дисків 5 може бути виконаний із штампованих пластинчатих зубчастих дисків. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення з зубчастими дисками 5, що утворюють зубчасте колесо 3, приводить їх та ведений вал 4, на якому вони встановлені, в обертальний рух. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубчаста передача, що містить шестірню та зубчасте колесо, кінематично зв'язані між собою, яка відрізняється тим, що зубчасте колесо виконане у вигляді набору зубчастих дисків та має фланці, між якими розташовані зубчасті диски, причому зубчасті диски та фланці з'єднані між собою та мають розміри, що вибираються із умови: b 2  b1  2...5 мм ; D  d2  2m ;   0,2...0,5m ;   10...15m , , , де b 2 - сумарна ширина зубчастих дисків; 55 b1 - ширина шестірні; D - діаметр фланця; 1 UA 74480 U d2 - діаметр ділильного кола зубчастого диска; m - модуль зубів;  - товщина зубчастого диска;  - товщина фланця. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
