Обтискна шайба

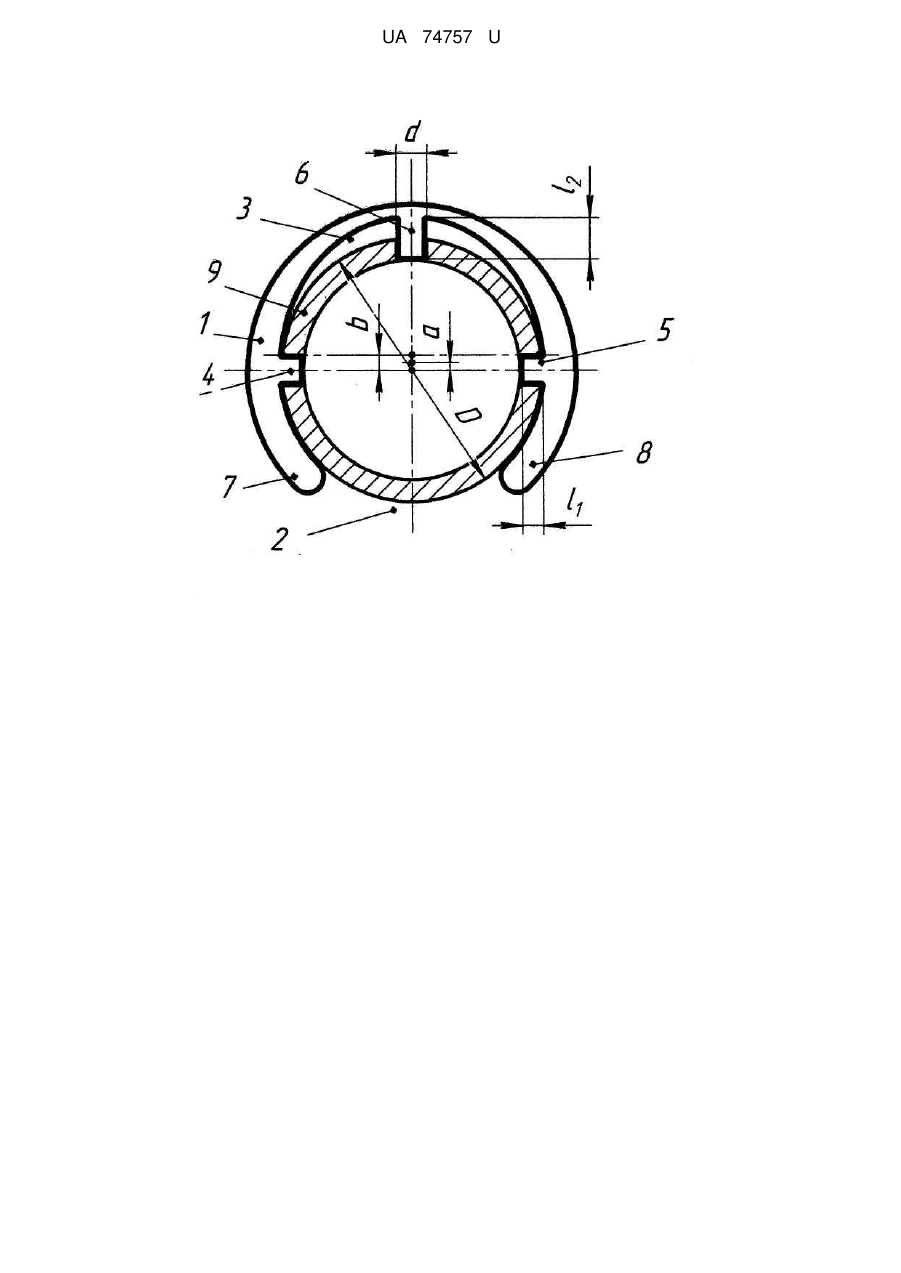

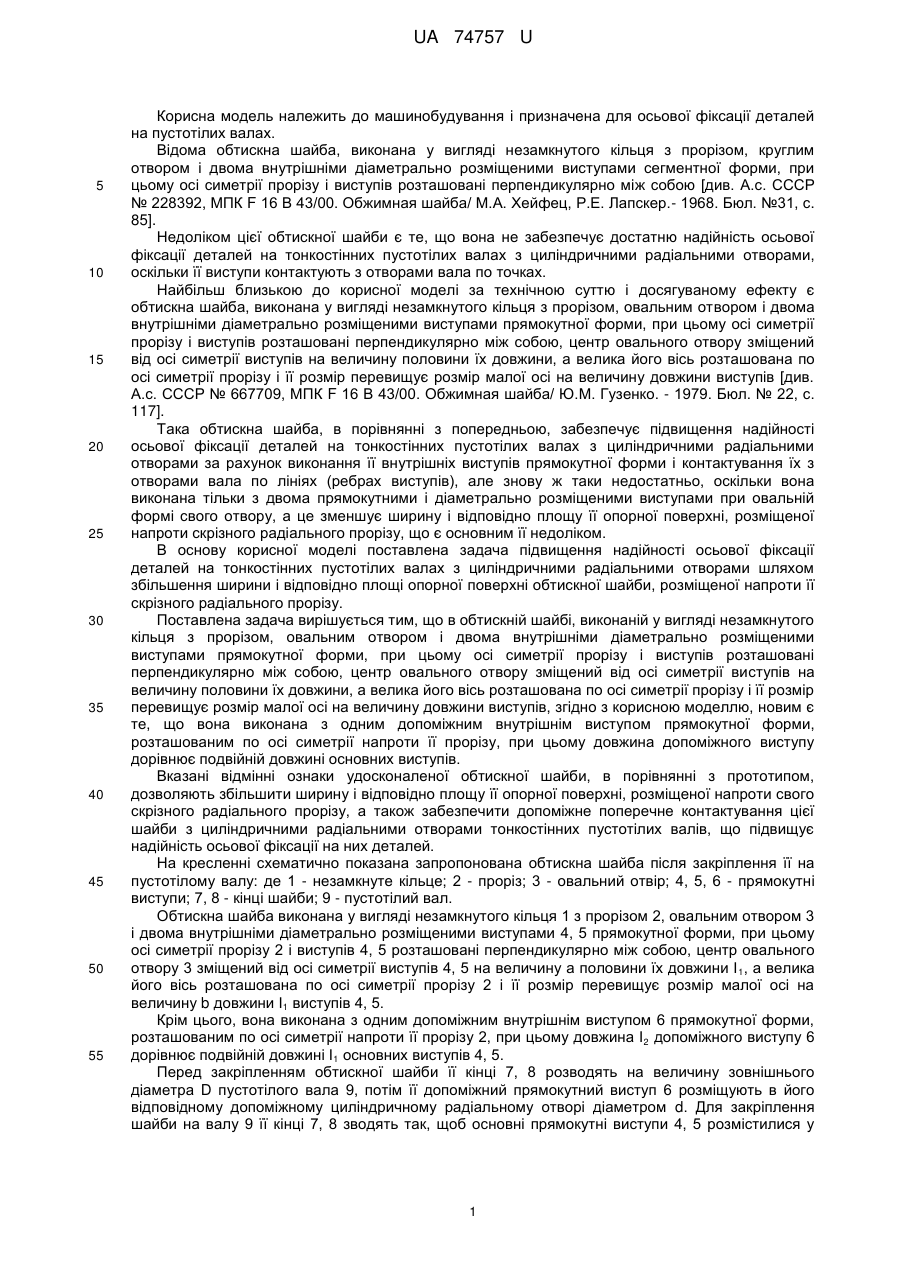

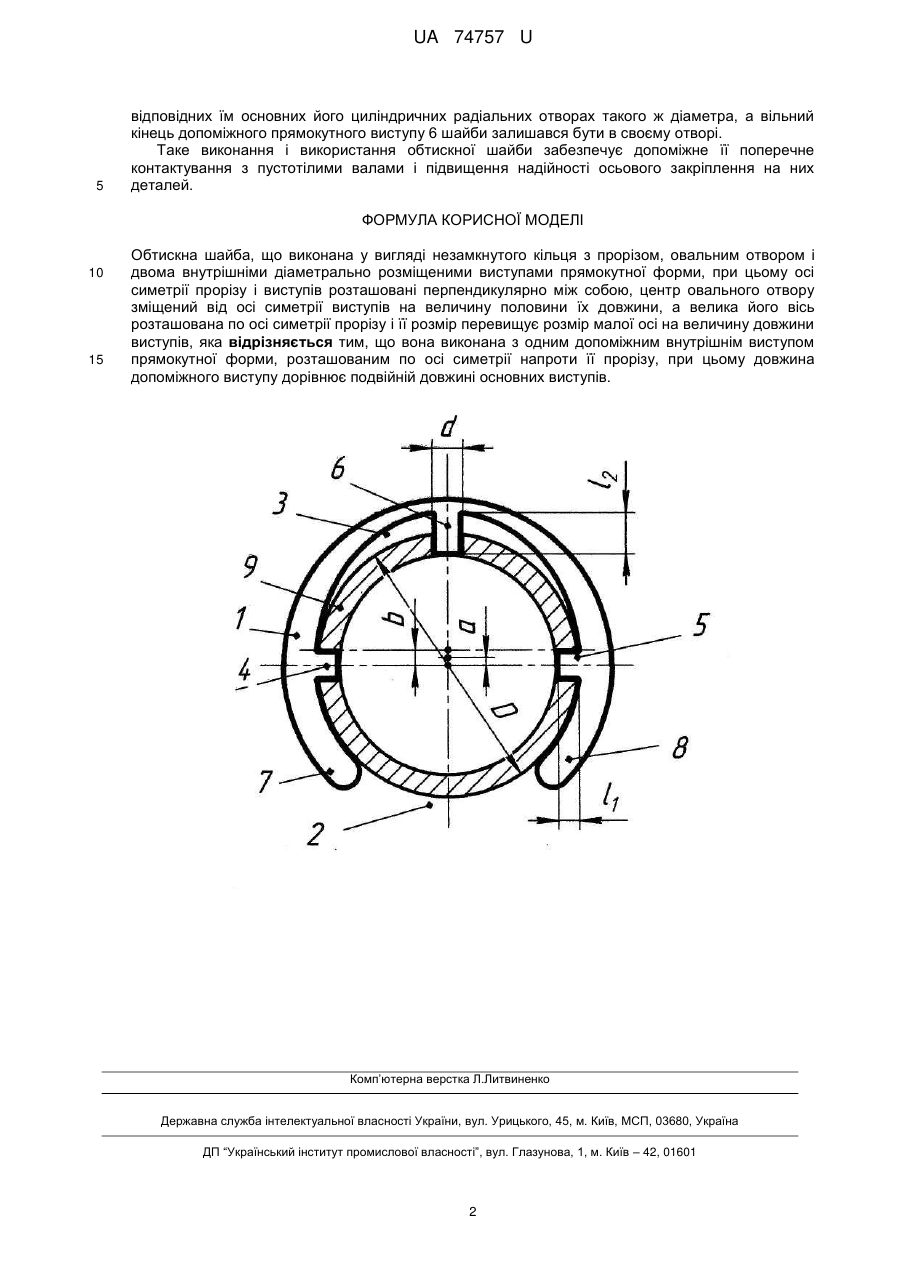

Реферат: UA 74757 U UA 74757 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і призначена для осьової фіксації деталей на пустотілих валах. Відома обтискна шайба, виконана у вигляді незамкнутого кільця з прорізом, круглим отвором і двома внутрішніми діаметрально розміщеними виступами сегментної форми, при цьому осі симетрії прорізу і виступів розташовані перпендикулярно між собою [див. А.с. СССР № 228392, МПК F 16 В 43/00. Обжимная шайба/ М.А. Хейфец, Р.Е. Лапскер.- 1968. Бюл. №31, с. 85]. Недоліком цієї обтискної шайби є те, що вона не забезпечує достатню надійність осьової фіксації деталей на тонкостінних пустотілих валах з циліндричними радіальними отворами, оскільки її виступи контактують з отворами вала по точках. Найбільш близькою до корисної моделі за технічною суттю і досягуваному ефекту є обтискна шайба, виконана у вигляді незамкнутого кільця з прорізом, овальним отвором і двома внутрішніми діаметрально розміщеними виступами прямокутної форми, при цьому осі симетрії прорізу і виступів розташовані перпендикулярно між собою, центр овального отвору зміщений від осі симетрії виступів на величину половини їх довжини, а велика його вісь розташована по осі симетрії прорізу і її розмір перевищує розмір малої осі на величину довжини виступів [див. А.с. СССР № 667709, МПК F 16 В 43/00. Обжимная шайба/ Ю.М. Гузенко. - 1979. Бюл. № 22, с. 117]. Така обтискна шайба, в порівнянні з попередньою, забезпечує підвищення надійності осьової фіксації деталей на тонкостінних пустотілих валах з циліндричними радіальними отворами за рахунок виконання її внутрішніх виступів прямокутної форми і контактування їх з отворами вала по лініях (ребрах виступів), але знову ж таки недостатньо, оскільки вона виконана тільки з двома прямокутними і діаметрально розміщеними виступами при овальній формі свого отвору, а це зменшує ширину і відповідно площу її опорної поверхні, розміщеної напроти скрізного радіального прорізу, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення надійності осьової фіксації деталей на тонкостінних пустотілих валах з циліндричними радіальними отворами шляхом збільшення ширини і відповідно площі опорної поверхні обтискної шайби, розміщеної напроти її скрізного радіального прорізу. Поставлена задача вирішується тим, що в обтискній шайбі, виконаній у вигляді незамкнутого кільця з прорізом, овальним отвором і двома внутрішніми діаметрально розміщеними виступами прямокутної форми, при цьому осі симетрії прорізу і виступів розташовані перпендикулярно між собою, центр овального отвору зміщений від осі симетрії виступів на величину половини їх довжини, а велика його вісь розташована по осі симетрії прорізу і її розмір перевищує розмір малої осі на величину довжини виступів, згідно з корисною моделлю, новим є те, що вона виконана з одним допоміжним внутрішнім виступом прямокутної форми, розташованим по осі симетрії напроти її прорізу, при цьому довжина допоміжного виступу дорівнює подвійній довжині основних виступів. Вказані відмінні ознаки удосконаленої обтискної шайби, в порівнянні з прототипом, дозволяють збільшити ширину і відповідно площу її опорної поверхні, розміщеної напроти свого скрізного радіального прорізу, а також забезпечити допоміжне поперечне контактування цієї шайби з циліндричними радіальними отворами тонкостінних пустотілих валів, що підвищує надійність осьової фіксації на них деталей. На кресленні схематично показана запропонована обтискна шайба після закріплення її на пустотілому валу: де 1 - незамкнуте кільце; 2 - проріз; 3 - овальний отвір; 4, 5, 6 - прямокутні виступи; 7, 8 - кінці шайби; 9 - пустотілий вал. Обтискна шайба виконана у вигляді незамкнутого кільця 1 з прорізом 2, овальним отвором 3 і двома внутрішніми діаметрально розміщеними виступами 4, 5 прямокутної форми, при цьому осі симетрії прорізу 2 і виступів 4, 5 розташовані перпендикулярно між собою, центр овального отвору 3 зміщений від осі симетрії виступів 4, 5 на величину а половини їх довжини І 1, а велика його вісь розташована по осі симетрії прорізу 2 і її розмір перевищує розмір малої осі на величину b довжини І1 виступів 4, 5. Крім цього, вона виконана з одним допоміжним внутрішнім виступом 6 прямокутної форми, розташованим по осі симетрії напроти її прорізу 2, при цьому довжина І 2 допоміжного виступу 6 дорівнює подвійній довжині І1 основних виступів 4, 5. Перед закріпленням обтискної шайби її кінці 7, 8 розводять на величину зовнішнього діаметра D пустотілого вала 9, потім її допоміжний прямокутний виступ 6 розміщують в його відповідному допоміжному циліндричному радіальному отворі діаметром d. Для закріплення шайби на валу 9 її кінці 7, 8 зводять так, щоб основні прямокутні виступи 4, 5 розмістилися у 1 UA 74757 U 5 відповідних їм основних його циліндричних радіальних отворах такого ж діаметра, а вільний кінець допоміжного прямокутного виступу 6 шайби залишався бути в своєму отворі. Таке виконання і використання обтискної шайби забезпечує допоміжне її поперечне контактування з пустотілими валами і підвищення надійності осьового закріплення на них деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Обтискна шайба, що виконана у вигляді незамкнутого кільця з прорізом, овальним отвором і двома внутрішніми діаметрально розміщеними виступами прямокутної форми, при цьому осі симетрії прорізу і виступів розташовані перпендикулярно між собою, центр овального отвору зміщений від осі симетрії виступів на величину половини їх довжини, а велика його вісь розташована по осі симетрії прорізу і її розмір перевищує розмір малої осі на величину довжини виступів, яка відрізняється тим, що вона виконана з одним допоміжним внутрішнім виступом прямокутної форми, розташованим по осі симетрії напроти її прорізу, при цьому довжина допоміжного виступу дорівнює подвійній довжині основних виступів. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
