Крапельниця
Номер патенту: 75712
Опубліковано: 10.12.2012
Автори: Пугач Андрій Миколайович, Кобець Анатолій Степанович
Формула / Реферат

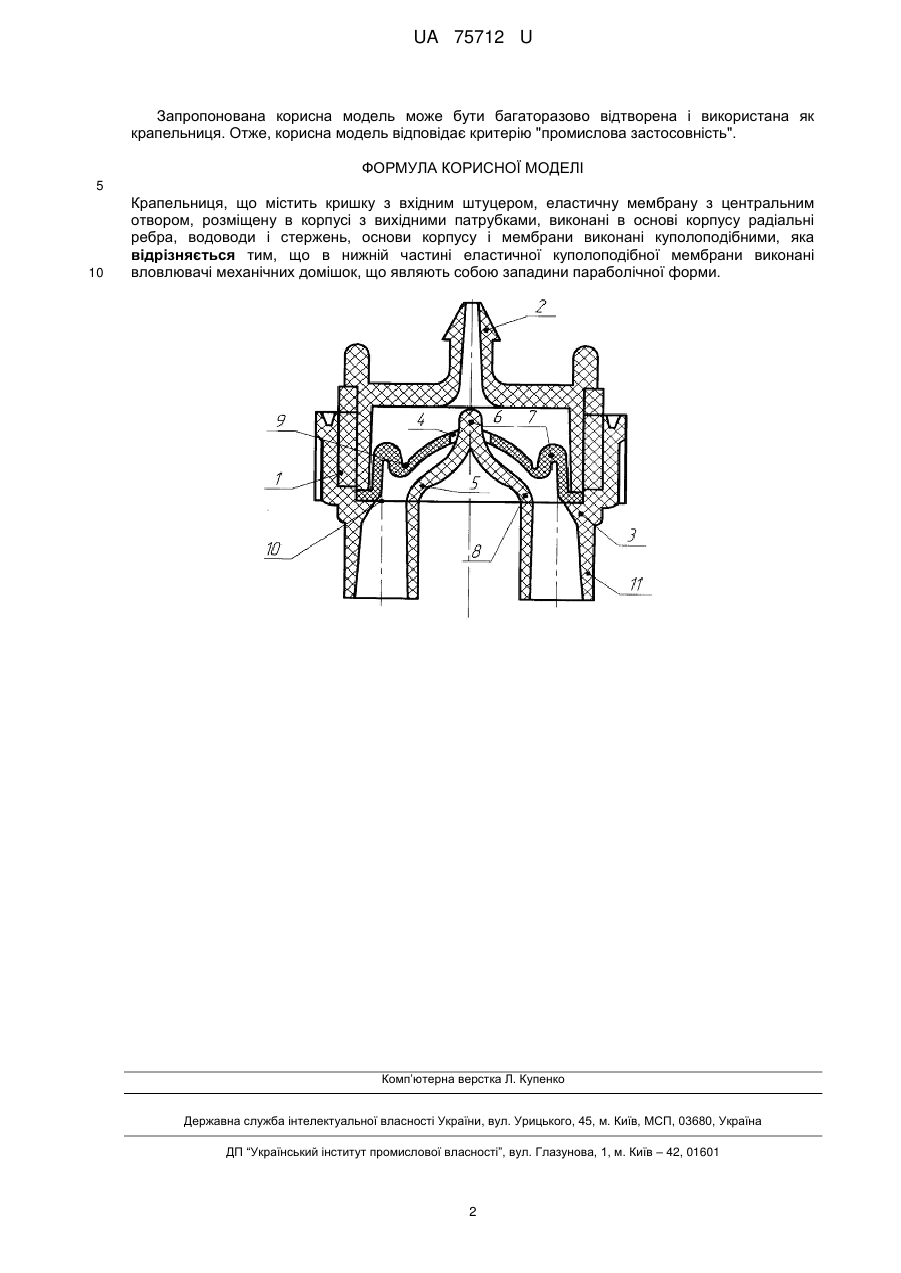

Крапельниця, що містить кришку з вхідним штуцером, еластичну мембрану з центральним отвором, розміщену в корпусі з вихідними патрубками, виконані в основі корпусу радіальні ребра, водоводи і стержень, основи корпусу і мембрани виконані куполоподібними, яка відрізняється тим, що в нижній частині еластичної куполоподібної мембрани виконані вловлювачі механічних домішок, що являють собою западини параболічної форми.
Текст

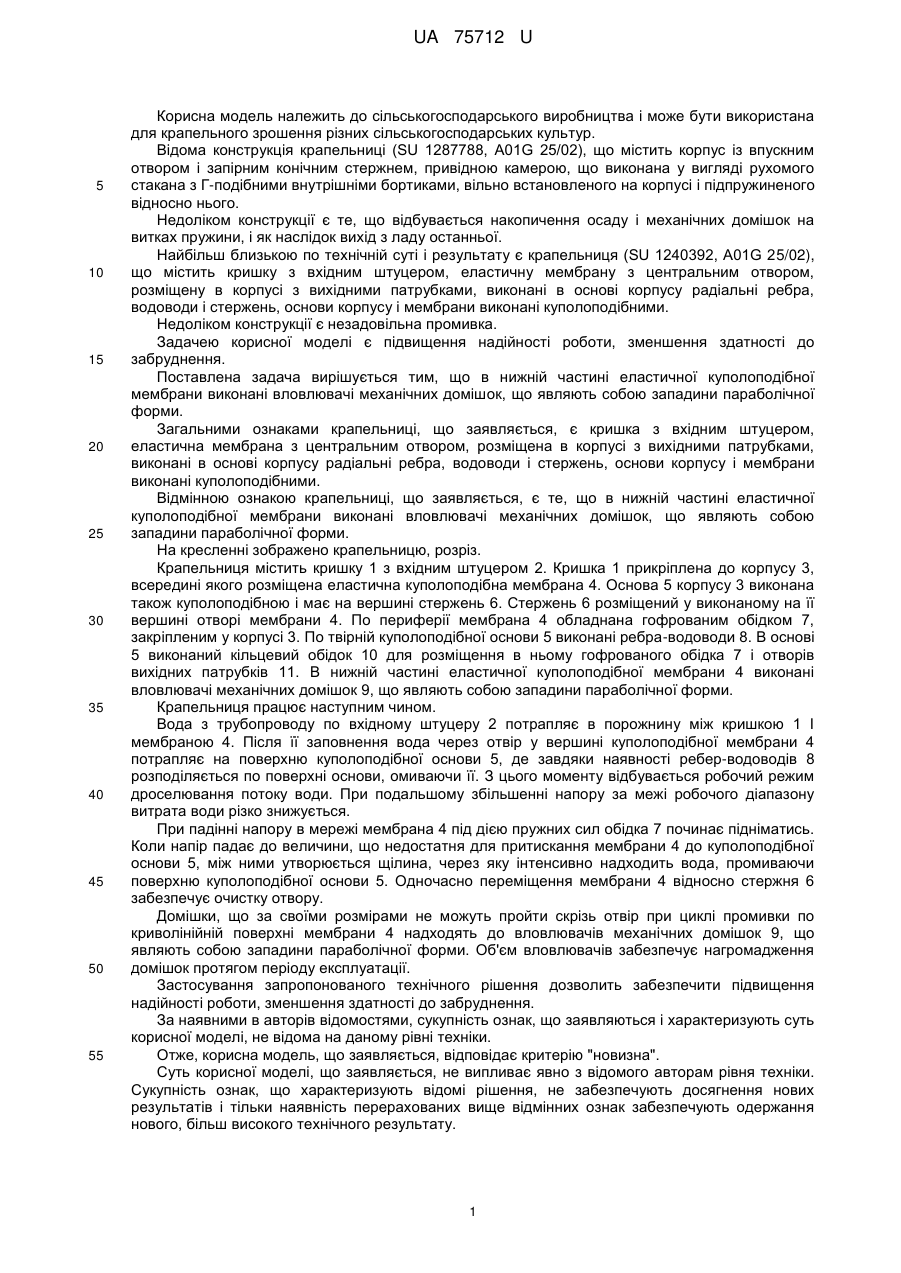

Реферат: UA 75712 U UA 75712 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 1287788, A01G 25/02), що містить корпус із впускним отвором і запірним конічним стержнем, привідною камерою, що виконана у вигляді рухомого стакана з Г-подібними внутрішніми бортиками, вільно встановленого на корпусі і підпружиненого відносно нього. Недоліком конструкції є те, що відбувається накопичення осаду і механічних домішок на витках пружини, і як наслідок вихід з ладу останньої. Найбільш близькою по технічній суті і результату є крапельниця (SU 1240392, A01G 25/02), що містить кришку з вхідним штуцером, еластичну мембрану з центральним отвором, розміщену в корпусі з вихідними патрубками, виконані в основі корпусу радіальні ребра, водоводи і стержень, основи корпусу і мембрани виконані куполоподібними. Недоліком конструкції є незадовільна промивка. Задачею корисної моделі є підвищення надійності роботи, зменшення здатності до забруднення. Поставлена задача вирішується тим, що в нижній частині еластичної куполоподібної мембрани виконані вловлювачі механічних домішок, що являють собою западини параболічної форми. Загальними ознаками крапельниці, що заявляється, є кришка з вхідним штуцером, еластична мембрана з центральним отвором, розміщена в корпусі з вихідними патрубками, виконані в основі корпусу радіальні ребра, водоводи і стержень, основи корпусу і мембрани виконані куполоподібними. Відмінною ознакою крапельниці, що заявляється, є те, що в нижній частині еластичної куполоподібної мембрани виконані вловлювачі механічних домішок, що являють собою западини параболічної форми. На кресленні зображено крапельницю, розріз. Крапельниця містить кришку 1 з вхідним штуцером 2. Кришка 1 прикріплена до корпусу 3, всередині якого розміщена еластична куполоподібна мембрана 4. Основа 5 корпусу 3 виконана також куполоподібною і має на вершині стержень 6. Стержень 6 розміщений у виконаному на її вершині отворі мембрани 4. По периферії мембрана 4 обладнана гофрованим обідком 7, закріпленим у корпусі 3. По твірній куполоподібної основи 5 виконані ребра-водоводи 8. В основі 5 виконаний кільцевий обідок 10 для розміщення в ньому гофрованого обідка 7 і отворів вихідних патрубків 11. В нижній частині еластичної куполоподібної мембрани 4 виконані вловлювачі механічних домішок 9, що являють собою западини параболічної форми. Крапельниця працює наступним чином. Вода з трубопроводу по вхідному штуцеру 2 потрапляє в порожнину між кришкою 1 І мембраною 4. Після її заповнення вода через отвір у вершині куполоподібної мембрани 4 потрапляє на поверхню куполоподібної основи 5, де завдяки наявності ребер-водоводів 8 розподіляється по поверхні основи, омиваючи її. З цього моменту відбувається робочий режим дроселювання потоку води. При подальшому збільшенні напору за межі робочого діапазону витрата води різко знижується. При падінні напору в мережі мембрана 4 під дією пружних сил обідка 7 починає підніматись. Коли напір падає до величини, що недостатня для притискання мембрани 4 до куполоподібної основи 5, між ними утворюється щілина, через яку інтенсивно надходить вода, промиваючи поверхню куполоподібної основи 5. Одночасно переміщення мембрани 4 відносно стержня 6 забезпечує очистку отвору. Домішки, що за своїми розмірами не можуть пройти скрізь отвір при циклі промивки по криволінійній поверхні мембрани 4 надходять до вловлювачів механічних домішок 9, що являють собою западини параболічної форми. Об'єм вловлювачів забезпечує нагромадження домішок протягом періоду експлуатації. Застосування запропонованого технічного рішення дозволить забезпечити підвищення надійності роботи, зменшення здатності до забруднення. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. 1 UA 75712 U Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Крапельниця, що містить кришку з вхідним штуцером, еластичну мембрану з центральним отвором, розміщену в корпусі з вихідними патрубками, виконані в основі корпусу радіальні ребра, водоводи і стержень, основи корпусу і мембрани виконані куполоподібними, яка відрізняється тим, що в нижній частині еластичної куполоподібної мембрани виконані вловлювачі механічних домішок, що являють собою западини параболічної форми. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDropper
Автори англійськоюKobets Anatolii Stepanovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюКапельница
Автори російськоюКобец Анатолий Степанович, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01G 25/02
Мітки: крапельниця
Код посилання
