Спосіб обробки отворів великих діаметрів на важких токарних верстатах з числовим програмним керуванням

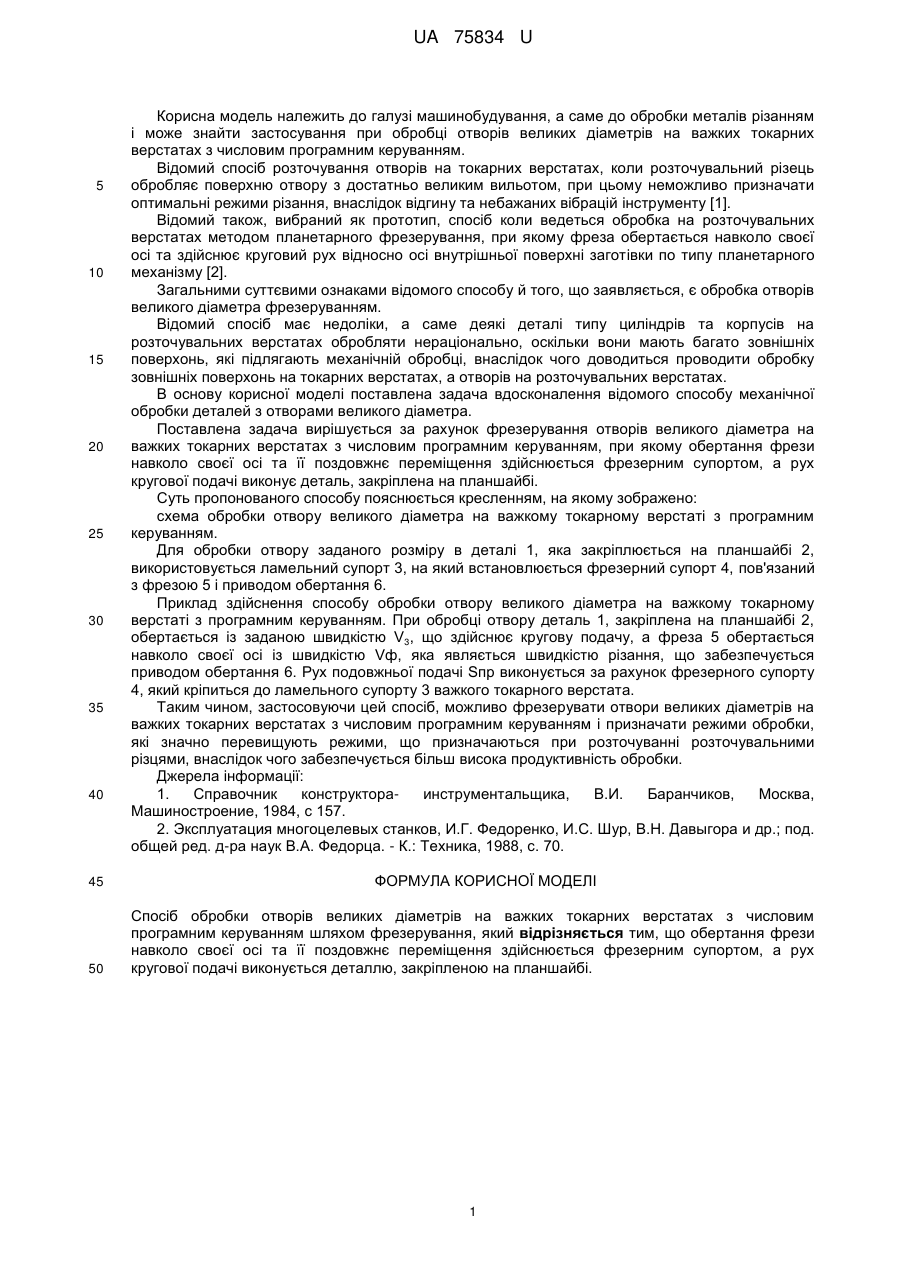

Реферат: UA 75834 U UA 75834 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме до обробки металів різанням і може знайти застосування при обробці отворів великих діаметрів на важких токарних верстатах з числовим програмним керуванням. Відомий спосіб розточування отворів на токарних верстатах, коли розточувальний різець обробляє поверхню отвору з достатньо великим вильотом, при цьому неможливо призначати оптимальні режими різання, внаслідок відгину та небажаних вібрацій інструменту [1]. Відомий також, вибраний як прототип, спосіб коли ведеться обробка на розточувальних верстатах методом планетарного фрезерування, при якому фреза обертається навколо своєї осі та здійснює круговий рух відносно осі внутрішньої поверхні заготівки по типу планетарного механізму [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є обробка отворів великого діаметра фрезеруванням. Відомий спосіб має недоліки, а саме деякі деталі типу циліндрів та корпусів на розточувальних верстатах обробляти нераціонально, оскільки вони мають багато зовнішніх поверхонь, які підлягають механічній обробці, внаслідок чого доводиться проводити обробку зовнішніх поверхонь на токарних верстатах, а отворів на розточувальних верстатах. В основу корисної моделі поставлена задача вдосконалення відомого способу механічної обробки деталей з отворами великого діаметра. Поставлена задача вирішується за рахунок фрезерування отворів великого діаметра на важких токарних верстатах з числовим програмним керуванням, при якому обертання фрези навколо своєї осі та її поздовжнє переміщення здійснюється фрезерним супортом, а рух кругової подачі виконує деталь, закріплена на планшайбі. Суть пропонованого способу пояснюється кресленням, на якому зображено: схема обробки отвору великого діаметра на важкому токарному верстаті з програмним керуванням. Для обробки отвору заданого розміру в деталі 1, яка закріплюється на планшайбі 2, використовується ламельний супорт 3, на який встановлюється фрезерний супорт 4, пов'язаний з фрезою 5 і приводом обертання 6. Приклад здійснення способу обробки отвору великого діаметра на важкому токарному верстаті з програмним керуванням. При обробці отвору деталь 1, закріплена на планшайбі 2, обертається із заданою швидкістю V3, що здійснює кругову подачу, а фреза 5 обертається навколо своєї осі із швидкістю Vф, яка являється швидкістю різання, що забезпечується приводом обертання 6. Рух подовжньої подачі Sпp виконується за рахунок фрезерного супорту 4, який кріпиться до ламельного супорту 3 важкого токарного верстата. Таким чином, застосовуючи цей спосіб, можливо фрезерувати отвори великих діаметрів на важких токарних верстатах з числовим програмним керуванням і призначати режими обробки, які значно перевищують режими, що призначаються при розточуванні розточувальними різцями, внаслідок чого забезпечується більш висока продуктивність обробки. Джерела інформації: 1. Справочник конструктораинструментальщика, В.И. Баранчиков, Москва, Машиностроение, 1984, с 157. 2. Эксплуатация многоцелевых станков, И.Г. Федоренко, И.С. Шур, В.Н. Давыгора и др.; под. общей ред. д-ра наук В.А. Федорца. - К.: Техника, 1988, с. 70. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб обробки отворів великих діаметрів на важких токарних верстатах з числовим програмним керуванням шляхом фрезерування, який відрізняється тим, що обертання фрези навколо своєї осі та її поздовжнє переміщення здійснюється фрезерним супортом, а рух кругової подачі виконується деталлю, закріпленою на планшайбі. 1 UA 75834 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
