Крапельниця

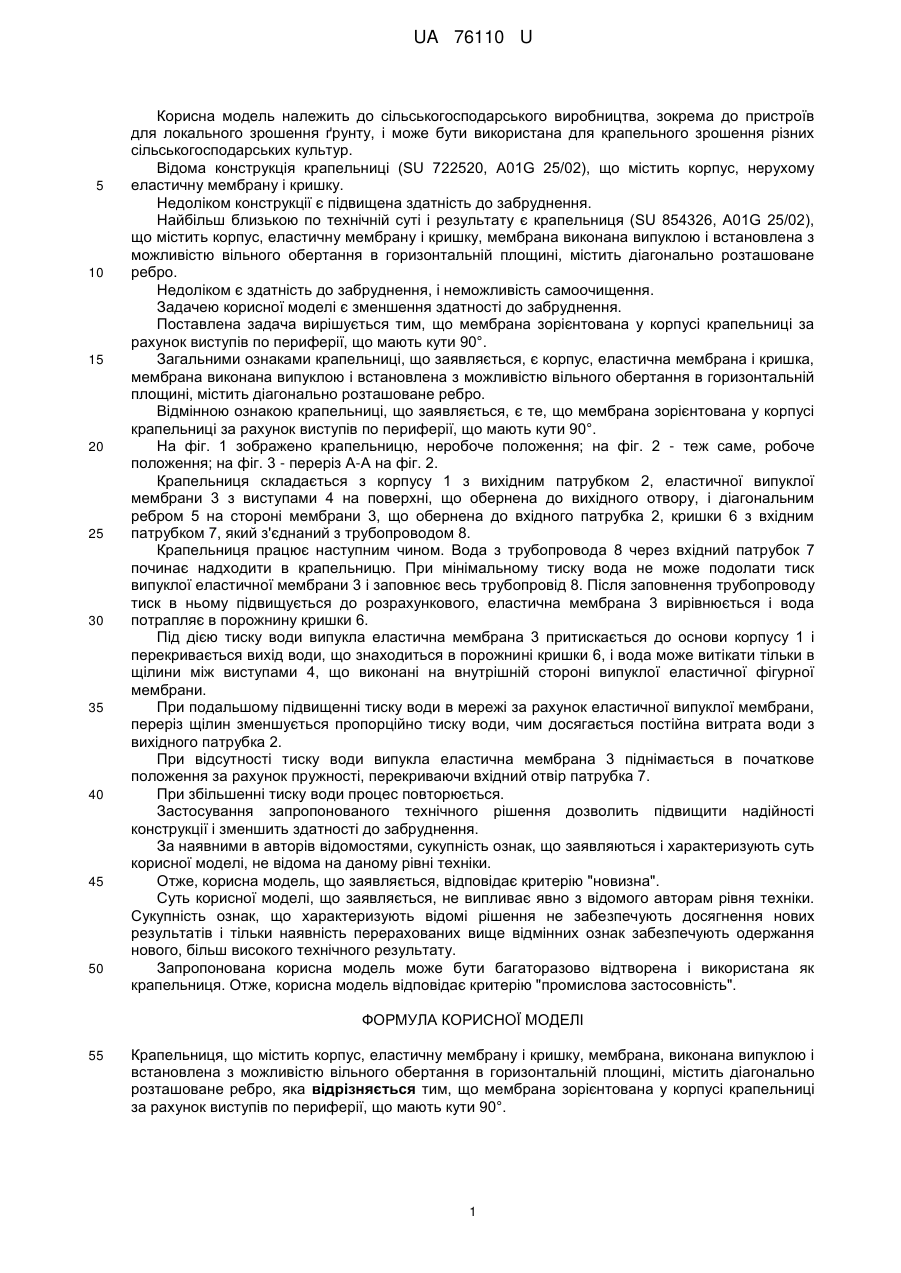

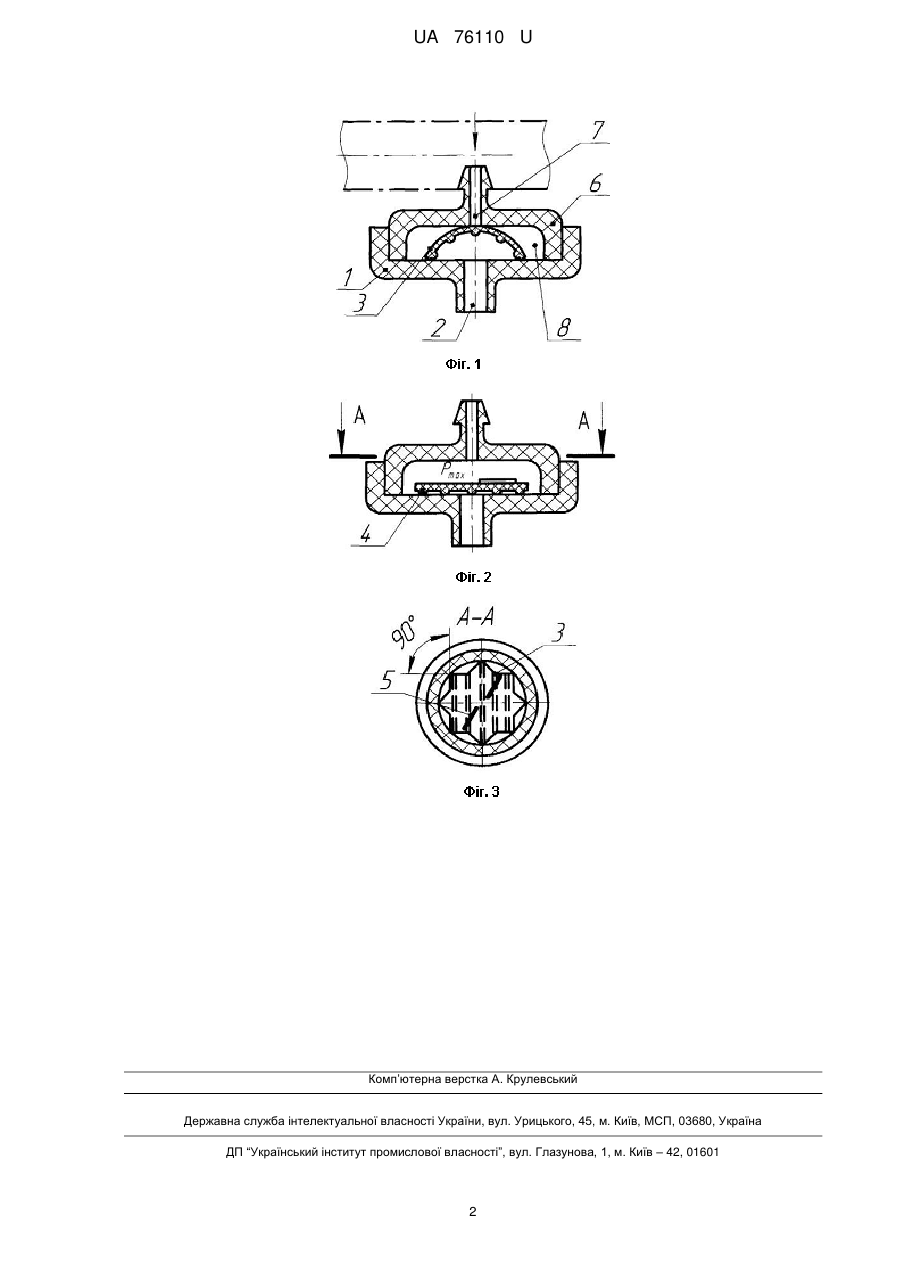

Реферат: UA 76110 U UA 76110 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, зокрема до пристроїв для локального зрошення ґрунту, і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 722520, A01G 25/02), що містить корпус, нерухому еластичну мембрану і кришку. Недоліком конструкції є підвищена здатність до забруднення. Найбільш близькою по технічній суті і результату є крапельниця (SU 854326, A01G 25/02), що містить корпус, еластичну мембрану і кришку, мембрана виконана випуклою і встановлена з можливістю вільного обертання в горизонтальній площині, містить діагонально розташоване ребро. Недоліком є здатність до забруднення, і неможливість самоочищення. Задачею корисної моделі є зменшення здатності до забруднення. Поставлена задача вирішується тим, що мембрана зорієнтована у корпусі крапельниці за рахунок виступів по периферії, що мають кути 90°. Загальними ознаками крапельниці, що заявляється, є корпус, еластична мембрана і кришка, мембрана виконана випуклою і встановлена з можливістю вільного обертання в горизонтальній площині, містить діагонально розташоване ребро. Відмінною ознакою крапельниці, що заявляється, є те, що мембрана зорієнтована у корпусі крапельниці за рахунок виступів по периферії, що мають кути 90°. На фіг. 1 зображено крапельницю, неробоче положення; на фіг. 2 - теж саме, робоче положення; на фіг. 3 - переріз А-А на фіг. 2. Крапельниця складається з корпусу 1 з вихідним патрубком 2, еластичної випуклої мембрани 3 з виступами 4 на поверхні, що обернена до вихідного отвору, і діагональним ребром 5 на стороні мембрани 3, що обернена до вхідного патрубка 2, кришки 6 з вхідним патрубком 7, який з'єднаний з трубопроводом 8. Крапельниця працює наступним чином. Вода з трубопровода 8 через вхідний патрубок 7 починає надходити в крапельницю. При мінімальному тиску вода не може подолати тиск випуклої еластичної мембрани 3 і заповнює весь трубопровід 8. Після заповнення трубопроводу тиск в ньому підвищується до розрахункового, еластична мембрана 3 вирівнюється і вода потрапляє в порожнину кришки 6. Під дією тиску води випукла еластична мембрана 3 притискається до основи корпусу 1 і перекривається вихід води, що знаходиться в порожнині кришки 6, і вода може витікати тільки в щілини між виступами 4, що виконані на внутрішній стороні випуклої еластичної фігурної мембрани. При подальшому підвищенні тиску води в мережі за рахунок еластичної випуклої мембрани, переріз щілин зменшується пропорційно тиску води, чим досягається постійна витрата води з вихідного патрубка 2. При відсутності тиску води випукла еластична мембрана 3 піднімається в початкове положення за рахунок пружності, перекриваючи вхідний отвір патрубка 7. При збільшенні тиску води процес повторюється. Застосування запропонованого технічного рішення дозволить підвищити надійності конструкції і зменшить здатності до забруднення. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Крапельниця, що містить корпус, еластичну мембрану і кришку, мембрана, виконана випуклою і встановлена з можливістю вільного обертання в горизонтальній площині, містить діагонально розташоване ребро, яка відрізняється тим, що мембрана зорієнтована у корпусі крапельниці за рахунок виступів по периферії, що мають кути 90°. 1 UA 76110 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
