Крапельниця

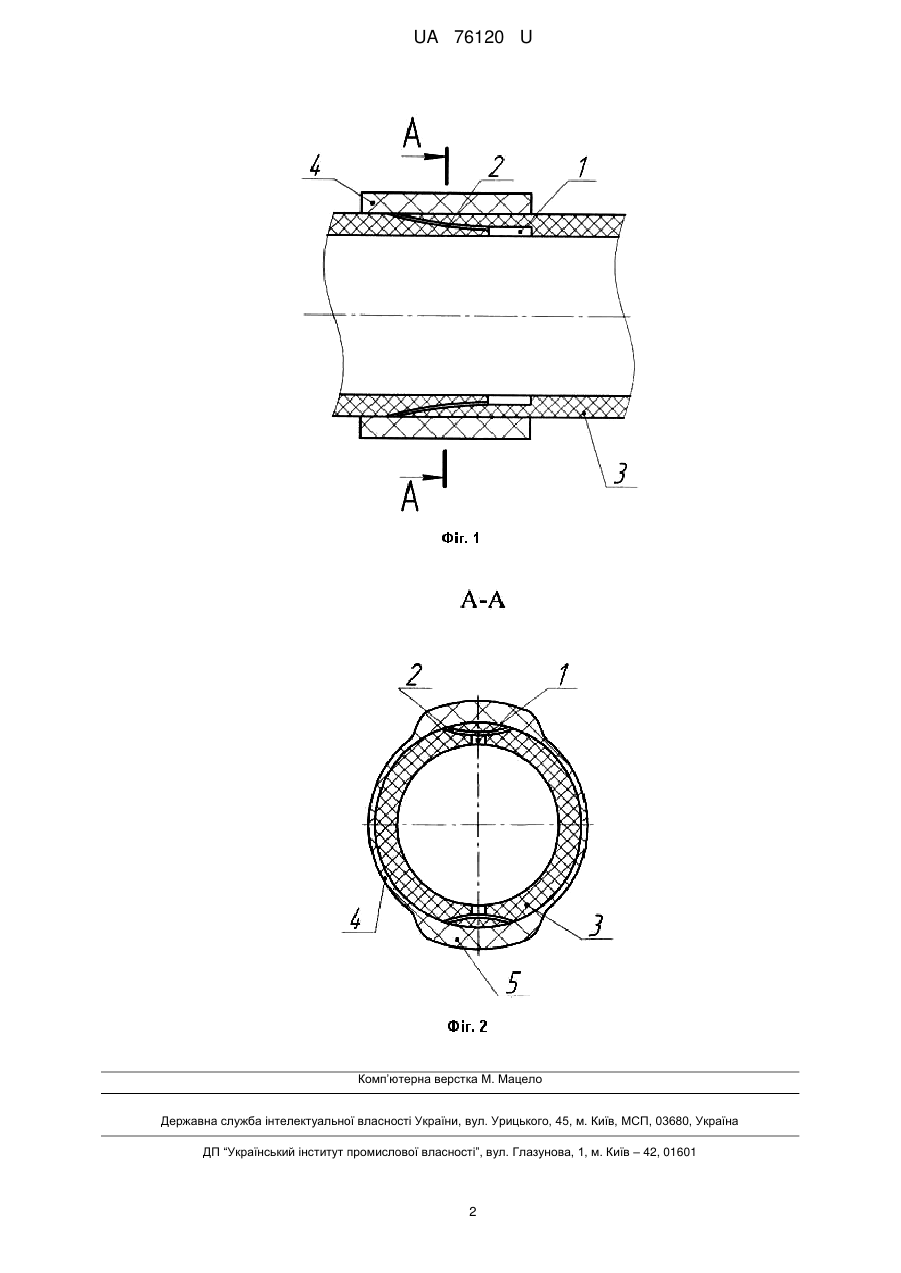

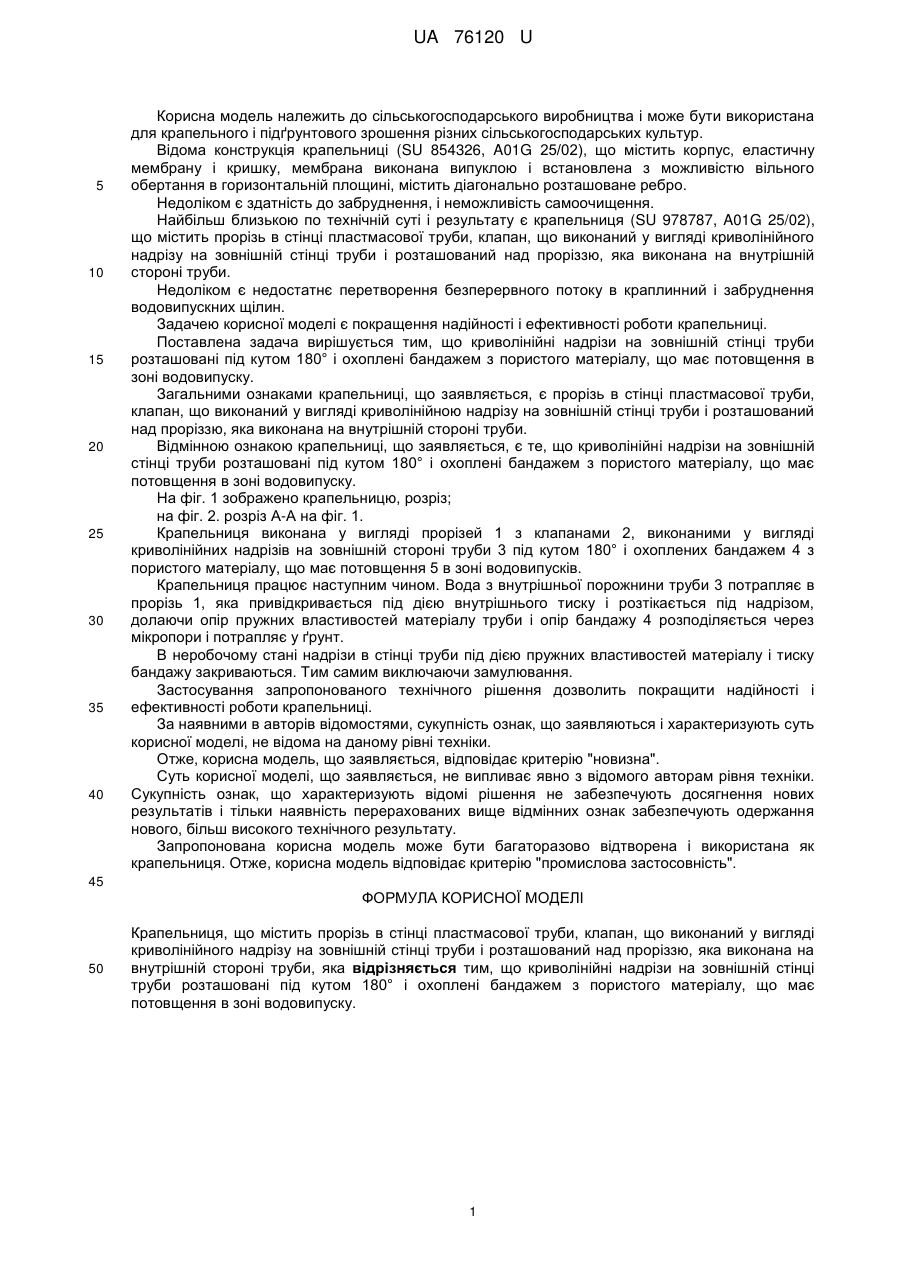

Реферат: UA 76120 U UA 76120 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного і підґрунтового зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 854326, A01G 25/02), що містить корпус, еластичну мембрану і кришку, мембрана виконана випуклою і встановлена з можливістю вільного обертання в горизонтальній площині, містить діагонально розташоване ребро. Недоліком є здатність до забруднення, і неможливість самоочищення. Найбільш близькою по технічній суті і результату є крапельниця (SU 978787, A01G 25/02), що містить прорізь в стінці пластмасової труби, клапан, що виконаний у вигляді криволінійного надрізу на зовнішній стінці труби і розташований над проріззю, яка виконана на внутрішній стороні труби. Недоліком є недостатнє перетворення безперервного потоку в краплинний і забруднення водовипускних щілин. Задачею корисної моделі є покращення надійності і ефективності роботи крапельниці. Поставлена задача вирішується тим, що криволінійні надрізи на зовнішній стінці труби розташовані під кутом 180° і охоплені бандажем з пористого матеріалу, що має потовщення в зоні водовипуску. Загальними ознаками крапельниці, що заявляється, є прорізь в стінці пластмасової труби, клапан, що виконаний у вигляді криволінійною надрізу на зовнішній стінці труби і розташований над проріззю, яка виконана на внутрішній стороні труби. Відмінною ознакою крапельниці, що заявляється, є те, що криволінійні надрізи на зовнішній стінці труби розташовані під кутом 180° і охоплені бандажем з пористого матеріалу, що має потовщення в зоні водовипуску. На фіг. 1 зображено крапельницю, розріз; на фіг. 2. розріз А-А на фіг. 1. Крапельниця виконана у вигляді прорізей 1 з клапанами 2, виконаними у вигляді криволінійних надрізів на зовнішній стороні труби 3 під кутом 180° і охоплених бандажем 4 з пористого матеріалу, що має потовщення 5 в зоні водовипусків. Крапельниця працює наступним чином. Вода з внутрішньої порожнини труби 3 потрапляє в прорізь 1, яка привідкривається під дією внутрішнього тиску і розтікається під надрізом, долаючи опір пружних властивостей матеріалу труби і опір бандажу 4 розподіляється через мікропори і потрапляє у ґрунт. В неробочому стані надрізи в стінці труби під дією пружних властивостей матеріалу і тиску бандажу закриваються. Тим самим виключаючи замулювання. Застосування запропонованого технічного рішення дозволить покращити надійності і ефективності роботи крапельниці. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Крапельниця, що містить прорізь в стінці пластмасової труби, клапан, що виконаний у вигляді криволінійного надрізу на зовнішній стінці труби і розташований над проріззю, яка виконана на внутрішній стороні труби, яка відрізняється тим, що криволінійні надрізи на зовнішній стінці труби розташовані під кутом 180° і охоплені бандажем з пористого матеріалу, що має потовщення в зоні водовипуску. 1 UA 76120 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
