Крапельниця

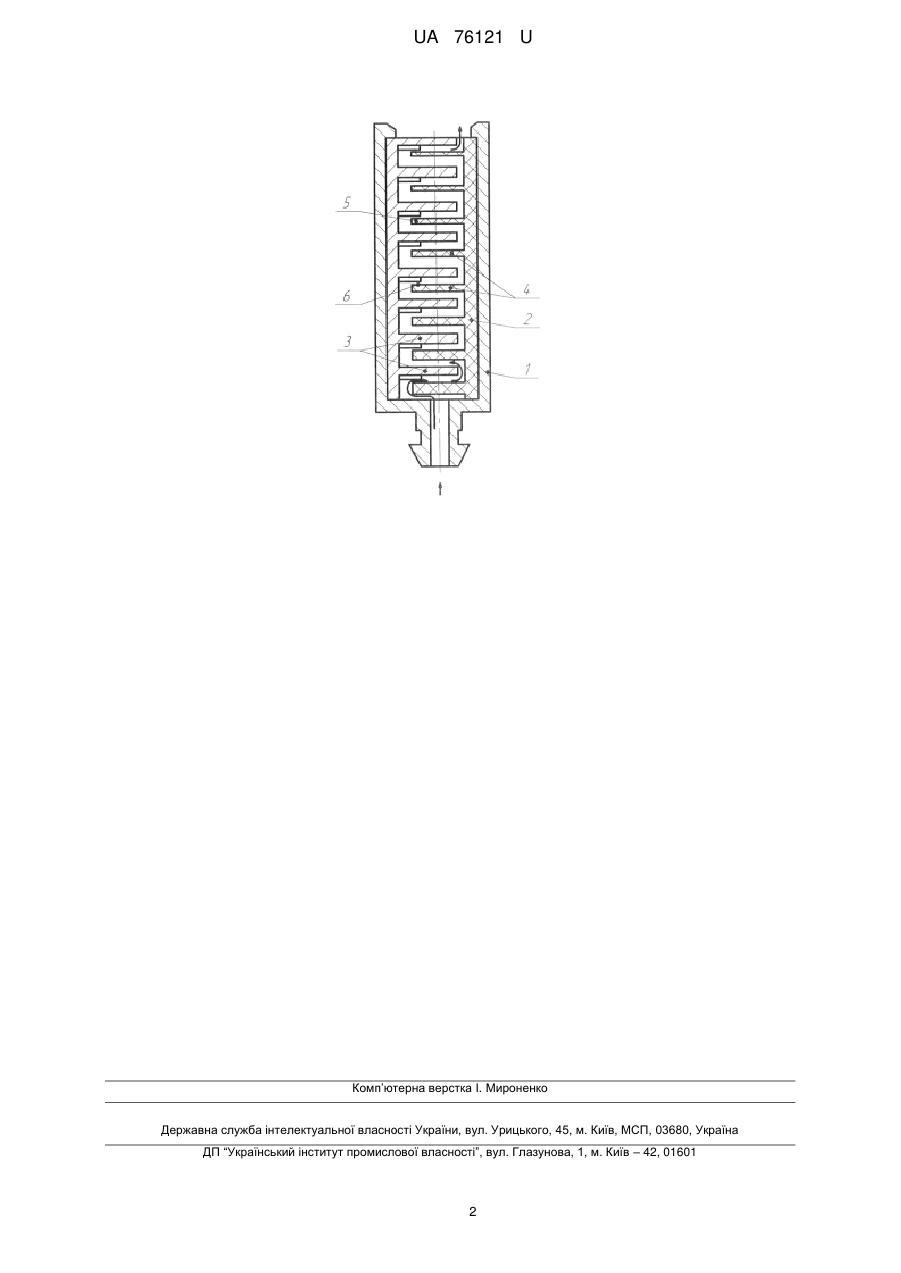

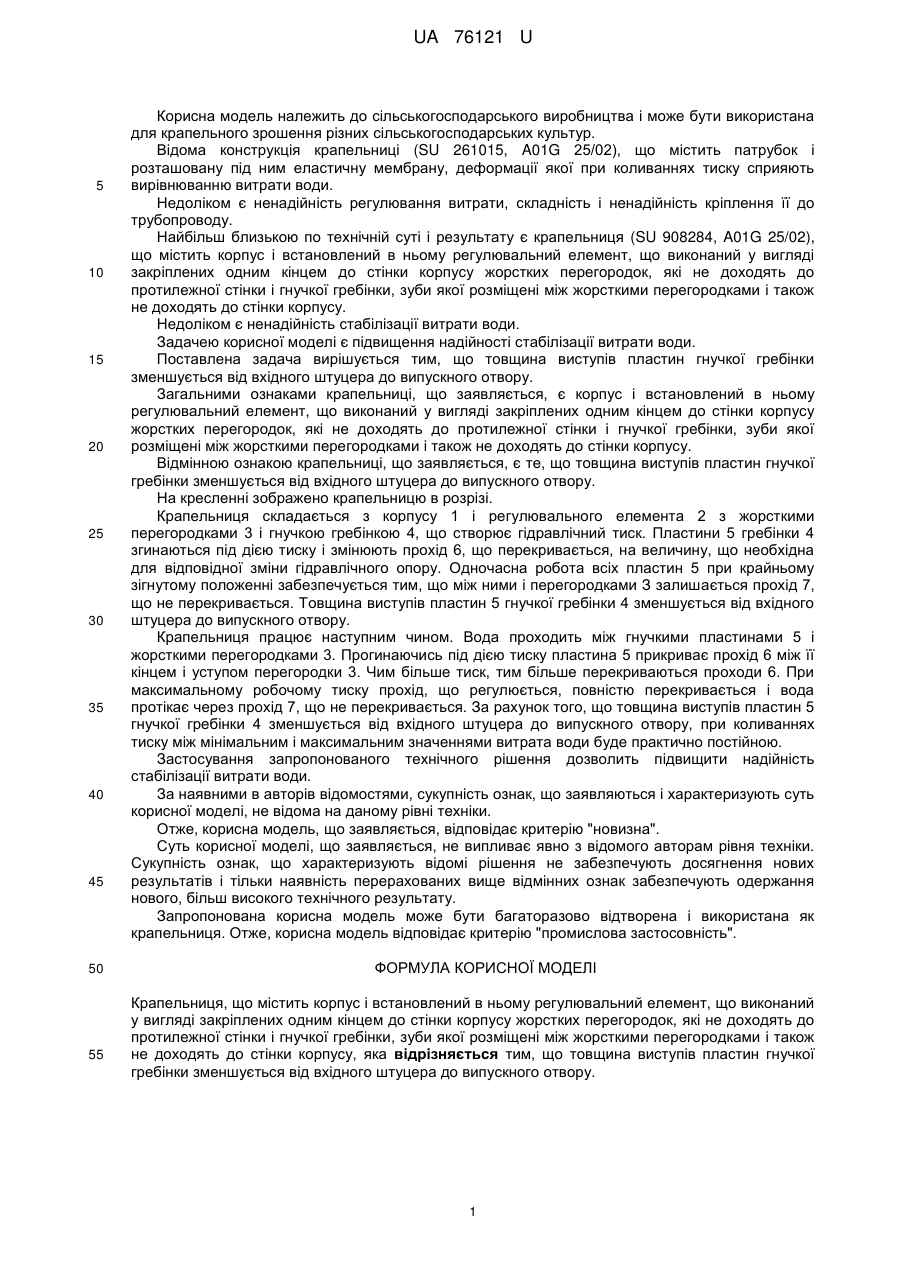

Реферат: UA 76121 U UA 76121 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 261015, A01G 25/02), що містить патрубок і розташовану під ним еластичну мембрану, деформації якої при коливаннях тиску сприяють вирівнюванню витрати води. Недоліком є ненадійність регулювання витрати, складність і ненадійність кріплення її до трубопроводу. Найбільш близькою по технічній суті і результату є крапельниця (SU 908284, A01G 25/02), що містить корпус і встановлений в ньому регулювальний елемент, що виконаний у вигляді закріплених одним кінцем до стінки корпусу жорстких перегородок, які не доходять до протилежної стінки і гнучкої гребінки, зуби якої розміщені між жорсткими перегородками і також не доходять до стінки корпусу. Недоліком є ненадійність стабілізації витрати води. Задачею корисної моделі є підвищення надійності стабілізації витрати води. Поставлена задача вирішується тим, що товщина виступів пластин гнучкої гребінки зменшується від вхідного штуцера до випускного отвору. Загальними ознаками крапельниці, що заявляється, є корпус і встановлений в ньому регулювальний елемент, що виконаний у вигляді закріплених одним кінцем до стінки корпусу жорстких перегородок, які не доходять до протилежної стінки і гнучкої гребінки, зуби якої розміщені між жорсткими перегородками і також не доходять до стінки корпусу. Відмінною ознакою крапельниці, що заявляється, є те, що товщина виступів пластин гнучкої гребінки зменшується від вхідного штуцера до випускного отвору. На кресленні зображено крапельницю в розрізі. Крапельниця складається з корпусу 1 і регулювального елемента 2 з жорсткими перегородками 3 і гнучкою гребінкою 4, що створює гідравлічний тиск. Пластини 5 гребінки 4 згинаються під дією тиску і змінюють прохід 6, що перекривається, на величину, що необхідна для відповідної зміни гідравлічного опору. Одночасна робота всіх пластин 5 при крайньому зігнутому положенні забезпечується тим, що між ними і перегородками З залишається прохід 7, що не перекривається. Товщина виступів пластин 5 гнучкої гребінки 4 зменшується від вхідного штуцера до випускного отвору. Крапельниця працює наступним чином. Вода проходить між гнучкими пластинами 5 і жорсткими перегородками 3. Прогинаючись під дією тиску пластина 5 прикриває прохід 6 між її кінцем і уступом перегородки 3. Чим більше тиск, тим більше перекриваються проходи 6. При максимальному робочому тиску прохід, що регулюється, повністю перекривається і вода протікає через прохід 7, що не перекривається. За рахунок того, що товщина виступів пластин 5 гнучкої гребінки 4 зменшується від вхідного штуцера до випускного отвору, при коливаннях тиску між мінімальним і максимальним значеннями витрата води буде практично постійною. Застосування запропонованого технічного рішення дозволить підвищити надійність стабілізації витрати води. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Крапельниця, що містить корпус і встановлений в ньому регулювальний елемент, що виконаний у вигляді закріплених одним кінцем до стінки корпусу жорстких перегородок, які не доходять до протилежної стінки і гнучкої гребінки, зуби якої розміщені між жорсткими перегородками і також не доходять до стінки корпусу, яка відрізняється тим, що товщина виступів пластин гнучкої гребінки зменшується від вхідного штуцера до випускного отвору. 1 UA 76121 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
