Інформаційно-діагностична система

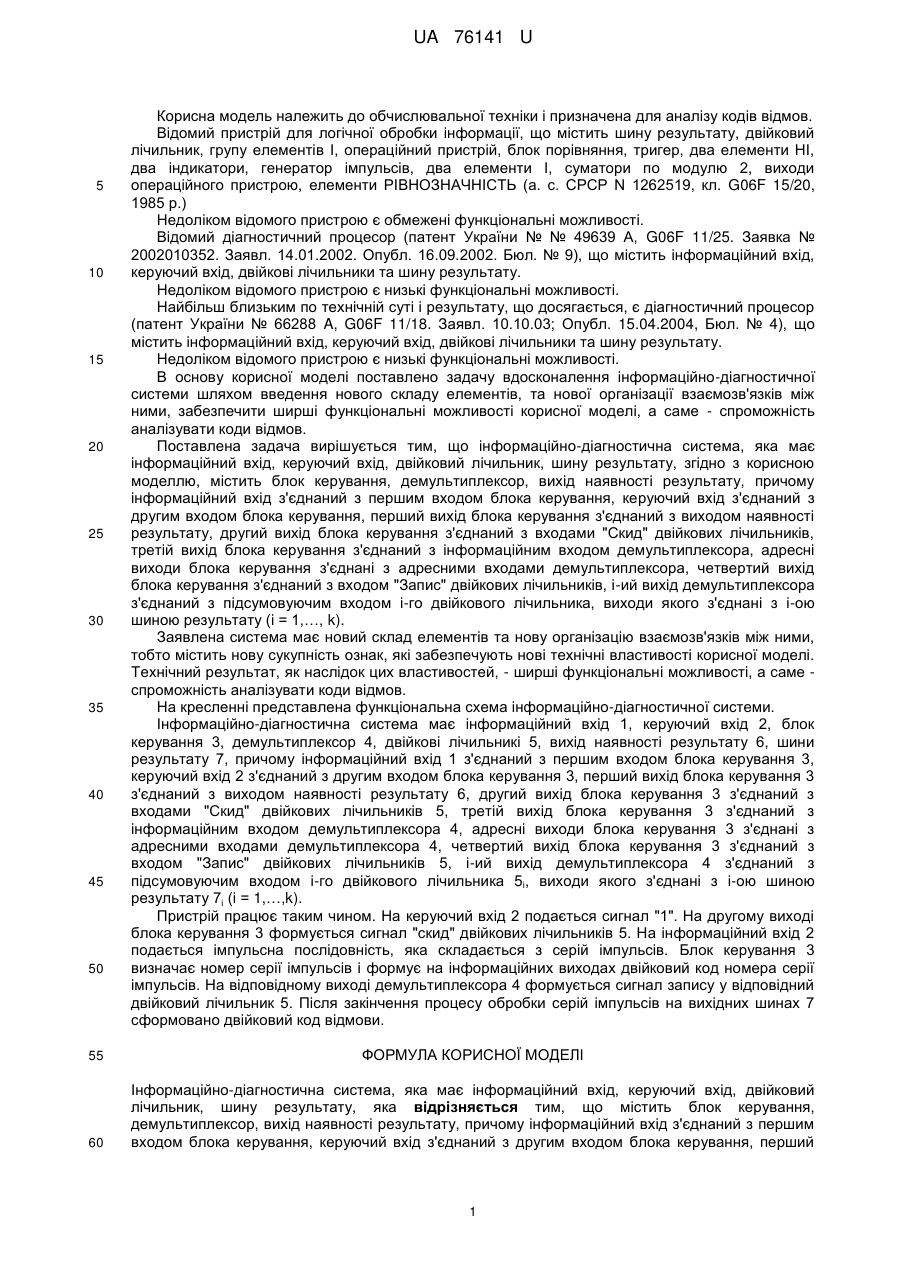

Реферат: Інформаційно-діагностична система містить інформаційний вхід, керуючий вхід, двійковий лічильник, шину результату, блок керування, демультиплексор, блок керування. UA 76141 U (54) ІНФОРМАЦІЙНО-ДІАГНОСТИЧНА СИСТЕМА UA 76141 U UA 76141 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обчислювальної техніки і призначена для аналізу кодів відмов. Відомий пристрій для логічної обробки інформації, що містить шину результату, двійковий лічильник, групу елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ (а. с. СРСР N 1262519, кл. G06F 15/20, 1985 р.) Недоліком відомого пристрою є обмежені функціональні можливості. Відомий діагностичний процесор (патент України № № 49639 А, G06F 11/25. Заявка № 2002010352. Заявл. 14.01.2002. Опубл. 16.09.2002. Бюл. № 9), що містить інформаційний вхід, керуючий вхід, двійкові лічильники та шину результату. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є діагностичний процесор (патент України № 66288 A, G06F 11/18. Заявл. 10.10.03; Опубл. 15.04.2004, Бюл. № 4), що містить інформаційний вхід, керуючий вхід, двійкові лічильники та шину результату. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення інформаційно-діагностичної системи шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості корисної моделі, а саме - спроможність аналізувати коди відмов. Поставлена задача вирішується тим, що інформаційно-діагностична система, яка має інформаційний вхід, керуючий вхід, двійковий лічильник, шину результату, згідно з корисною моделлю, містить блок керування, демультиплексор, вихід наявності результату, причому інформаційний вхід з'єднаний з першим входом блока керування, керуючий вхід з'єднаний з другим входом блока керування, перший вихід блока керування з'єднаний з виходом наявності результату, другий вихід блока керування з'єднаний з входами "Скид" двійкових лічильників, третій вихід блока керування з'єднаний з інформаційним входом демультиплексора, адресні виходи блока керування з'єднані з адресними входами демультиплексора, четвертий вихід блока керування з'єднаний з входом "Запис" двійкових лічильників, і-ий вихід демультиплексора з'єднаний з підсумовуючим входом і-го двійкового лічильника, виходи якого з'єднані з і-ою шиною результату (і = 1,…, k). Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей, - ширші функціональні можливості, а саме спроможність аналізувати коди відмов. На кресленні представлена функціональна схема інформаційно-діагностичної системи. Інформаційно-діагностична система має інформаційний вхід 1, керуючий вхід 2, блок керування 3, демультиплексор 4, двійкові лічильникі 5, вихід наявності результату 6, шини результату 7, причому інформаційний вхід 1 з'єднаний з першим входом блока керування 3, керуючий вхід 2 з'єднаний з другим входом блока керування 3, перший вихід блока керування 3 з'єднаний з виходом наявності результату 6, другий вихід блока керування 3 з'єднаний з входами "Скид" двійкових лічильників 5, третій вихід блока керування 3 з'єднаний з інформаційним входом демультиплексора 4, адресні виходи блока керування 3 з'єднані з адресними входами демультиплексора 4, четвертий вихід блока керування 3 з'єднаний з входом "Запис" двійкових лічильників 5, і-ий вихід демультиплексора 4 з'єднаний з підсумовуючим входом і-го двійкового лічильника 5і, виходи якого з'єднані з і-ою шиною результату 7і (і = 1,…,k). Пристрій працює таким чином. На керуючий вхід 2 подається сигнал "1". На другому виході блока керування 3 формується сигнал "скид" двійкових лічильників 5. На інформаційний вхід 2 подається імпульсна послідовність, яка складається з серій імпульсів. Блок керування 3 визначає номер серії імпульсів і формує на інформаційних виходах двійковий код номера серії імпульсів. На відповідному виході демультиплексора 4 формується сигнал запису у відповідний двійковий лічильник 5. Після закінчення процесу обробки серій імпульсів на вихідних шинах 7 сформовано двійковий код відмови. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Інформаційно-діагностична система, яка має інформаційний вхід, керуючий вхід, двійковий лічильник, шину результату, яка відрізняється тим, що містить блок керування, демультиплексор, вихід наявності результату, причому інформаційний вхід з'єднаний з першим входом блока керування, керуючий вхід з'єднаний з другим входом блока керування, перший 1 UA 76141 U 5 вихід блока керування з'єднаний з виходом наявності результату, другий вихід блока керування з'єднаний з входами "Скид" двійкових лічильників, третій вихід блока керування з'єднаний з інформаційним входом демультиплексора, адресні виходи блока керування з'єднані з адресними входами демультиплексора, четвертий вихід блока керування з'єднаний з входом "Запис" двійкових лічильників, і-ий вихід демультиплексора з'єднаний з підсумовуючим входом іго двійкового лічильника, виходи якого з'єднані з і-ою шиною результату (і = 1,..., k). Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
