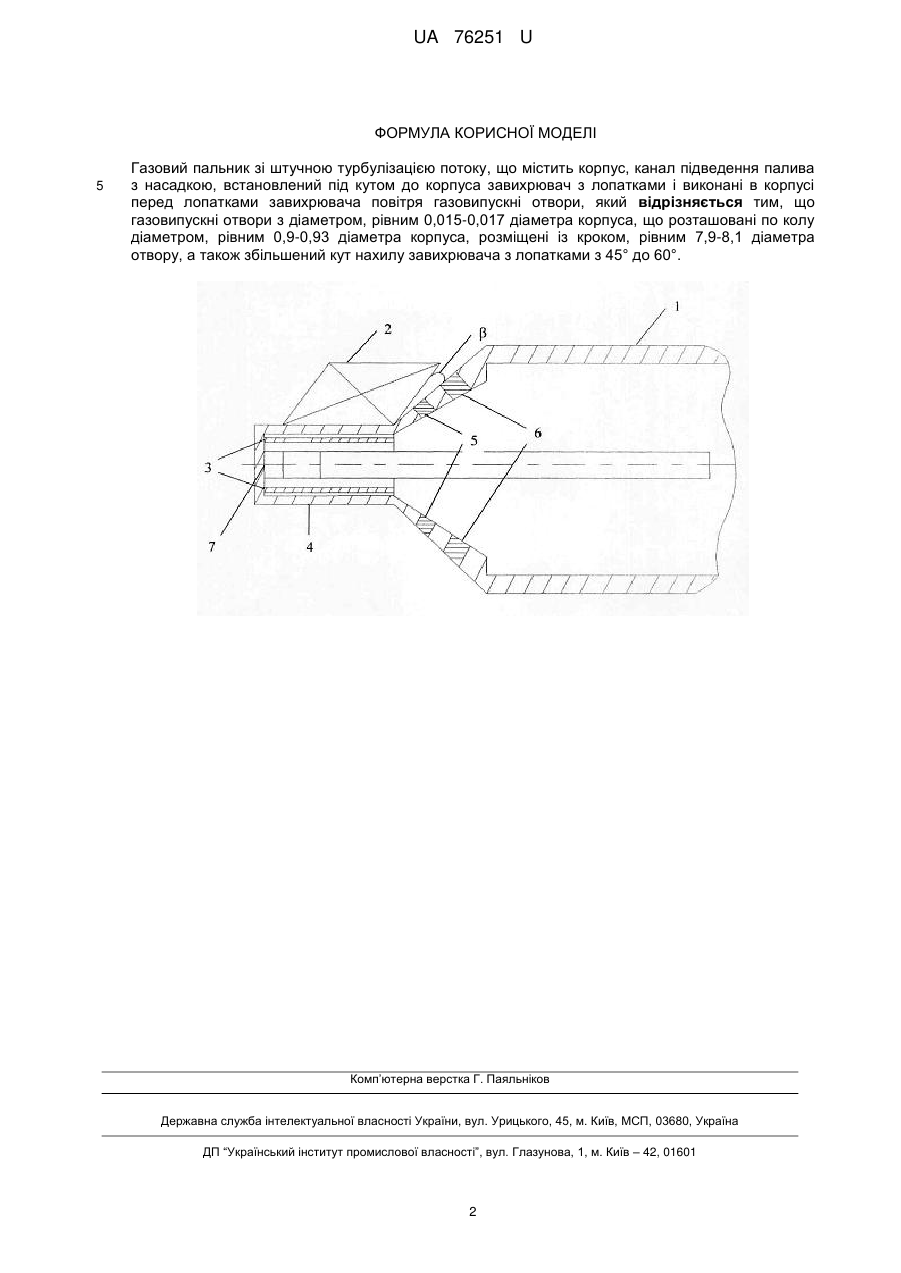

Газовий пальник зі штучною турбулізацією потоку

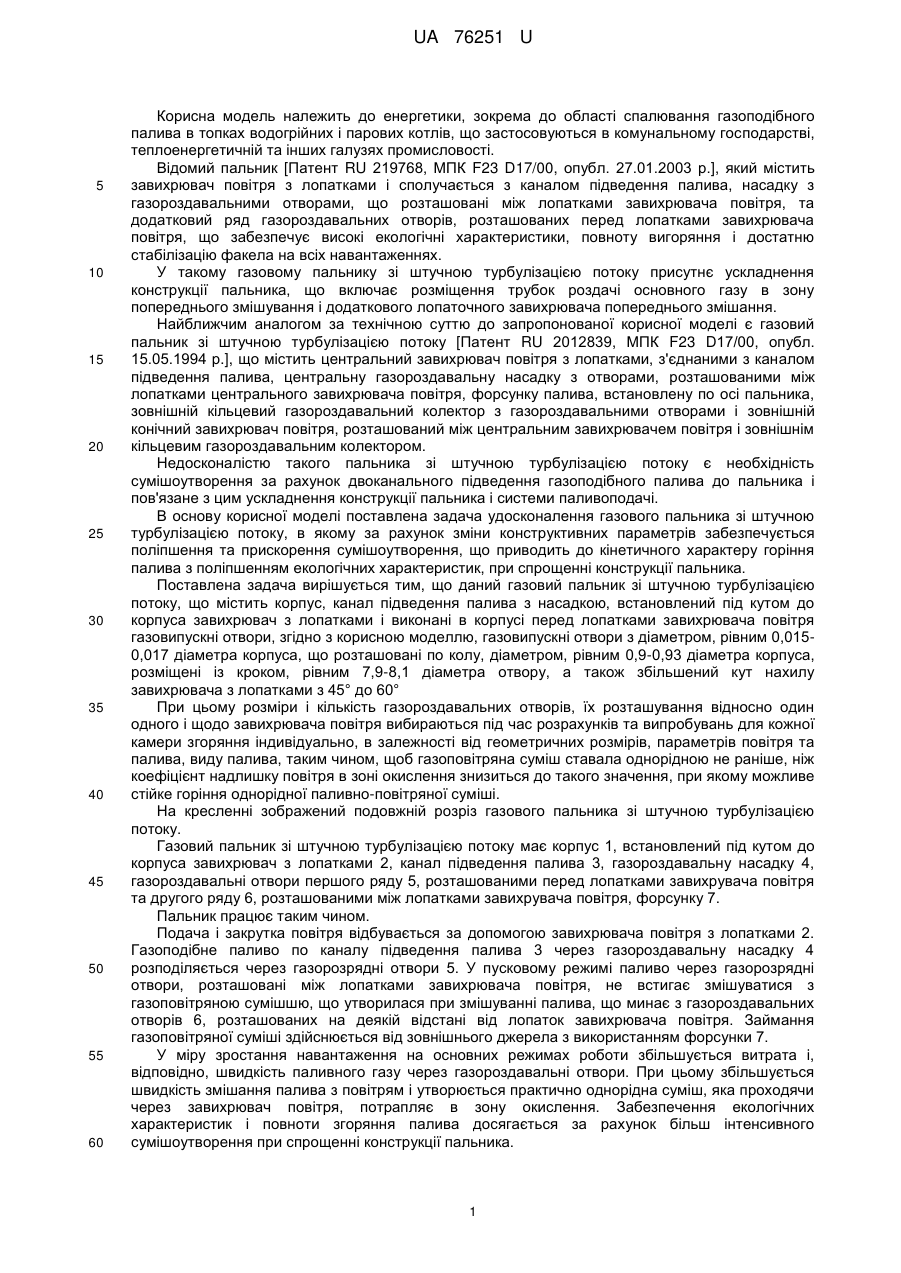

Реферат: Газовий пальник зі штучною турбулізацією потоку містить корпус, канал підведення палива з насадкою, завихрювач з лопатками, газовипускні отвори. UA 76251 U (12) UA 76251 U UA 76251 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до енергетики, зокрема до області спалювання газоподібного палива в топках водогрійних і парових котлів, що застосовуються в комунальному господарстві, теплоенергетичній та інших галузях промисловості. Відомий пальник [Патент RU 219768, МПК F23 D17/00, опубл. 27.01.2003 р.], який містить завихрювач повітря з лопатками і сполучається з каналом підведення палива, насадку з газороздавальними отворами, що розташовані між лопатками завихрювача повітря, та додатковий ряд газороздавальних отворів, розташованих перед лопатками завихрювача повітря, що забезпечує високі екологічні характеристики, повноту вигоряння і достатню стабілізацію факела на всіх навантаженнях. У такому газовому пальнику зі штучною турбулізацією потоку присутнє ускладнення конструкції пальника, що включає розміщення трубок роздачі основного газу в зону попереднього змішування і додаткового лопаточного завихрювача попереднього змішання. Найближчим аналогом за технічною суттю до запропонованої корисної моделі є газовий пальник зі штучною турбулізацією потоку [Патент RU 2012839, МПК F23 D17/00, опубл. 15.05.1994 р.], що містить центральний завихрювач повітря з лопатками, з'єднаними з каналом підведення палива, центральну газороздавальну насадку з отворами, розташованими між лопатками центрального завихрювача повітря, форсунку палива, встановлену по осі пальника, зовнішній кільцевий газороздавальний колектор з газороздавальними отворами і зовнішній конічний завихрювач повітря, розташований між центральним завихрювачем повітря і зовнішнім кільцевим газороздавальним колектором. Недосконалістю такого пальника зі штучною турбулізацією потоку є необхідність сумішоутворення за рахунок двоканального підведення газоподібного палива до пальника і пов'язане з цим ускладнення конструкції пальника і системи паливоподачі. В основу корисної моделі поставлена задача удосконалення газового пальника зі штучною турбулізацією потоку, в якому за рахунок зміни конструктивних параметрів забезпечується поліпшення та прискорення сумішоутворення, що приводить до кінетичного характеру горіння палива з поліпшенням екологічних характеристик, при спрощенні конструкції пальника. Поставлена задача вирішується тим, що даний газовий пальник зі штучною турбулізацією потоку, що містить корпус, канал підведення палива з насадкою, встановлений під кутом до корпуса завихрювач з лопатками і виконані в корпусі перед лопатками завихрювача повітря газовипускні отвори, згідно з корисною моделлю, газовипускні отвори з діаметром, рівним 0,0150,017 діаметра корпуса, що розташовані по колу, діаметром, рівним 0,9-0,93 діаметра корпуса, розміщені із кроком, рівним 7,9-8,1 діаметра отвору, а також збільшений кут нахилу завихрювача з лопатками з 45° до 60° При цьому розміри і кількість газороздавальних отворів, їх розташування відносно один одного і щодо завихрювача повітря вибираються під час розрахунків та випробувань для кожної камери згоряння індивідуально, в залежності від геометричних розмірів, параметрів повітря та палива, виду палива, таким чином, щоб газоповітряна суміш ставала однорідною не раніше, ніж коефіцієнт надлишку повітря в зоні окислення знизиться до такого значення, при якому можливе стійке горіння однорідної паливно-повітряної суміші. На кресленні зображений подовжній розріз газового пальника зі штучною турбулізацією потоку. Газовий пальник зі штучною турбулізацією потоку має корпус 1, встановлений під кутом до корпуса завихрювач з лопатками 2, канал підведення палива 3, газороздавальну насадку 4, газороздавальні отвори першого ряду 5, розташованими перед лопатками завихрувача повітря та другого ряду 6, розташованими між лопатками завихрувача повітря, форсунку 7. Пальник працює таким чином. Подача і закрутка повітря відбувається за допомогою завихрювача повітря з лопатками 2. Газоподібне паливо по каналу підведення палива 3 через газороздавальну насадку 4 розподіляється через газорозрядні отвори 5. У пусковому режимі паливо через газорозрядні отвори, розташовані між лопатками завихрювача повітря, не встигає змішуватися з газоповітряною сумішшю, що утворилася при змішуванні палива, що минає з газороздавальних отворів 6, розташованих на деякій відстані від лопаток завихрювача повітря. Займання газоповітряної суміші здійснюється від зовнішнього джерела з використанням форсунки 7. У міру зростання навантаження на основних режимах роботи збільшується витрата і, відповідно, швидкість паливного газу через газороздавальні отвори. При цьому збільшується швидкість змішання палива з повітрям і утворюється практично однорідна суміш, яка проходячи через завихрювач повітря, потрапляє в зону окислення. Забезпечення екологічних характеристик і повноти згоряння палива досягається за рахунок більш інтенсивного сумішоутворення при спрощенні конструкції пальника. 1 UA 76251 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Газовий пальник зі штучною турбулізацією потоку, що містить корпус, канал підведення палива з насадкою, встановлений під кутом до корпуса завихрювач з лопатками і виконані в корпусі перед лопатками завихрювача повітря газовипускні отвори, який відрізняється тим, що газовипускні отвори з діаметром, рівним 0,015-0,017 діаметра корпуса, що розташовані по колу діаметром, рівним 0,9-0,93 діаметра корпуса, розміщені із кроком, рівним 7,9-8,1 діаметра отвору, а також збільшений кут нахилу завихрювача з лопатками з 45° до 60°. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
