Навісний подрібнювач соломистих продуктів до зернозбирального комбайна

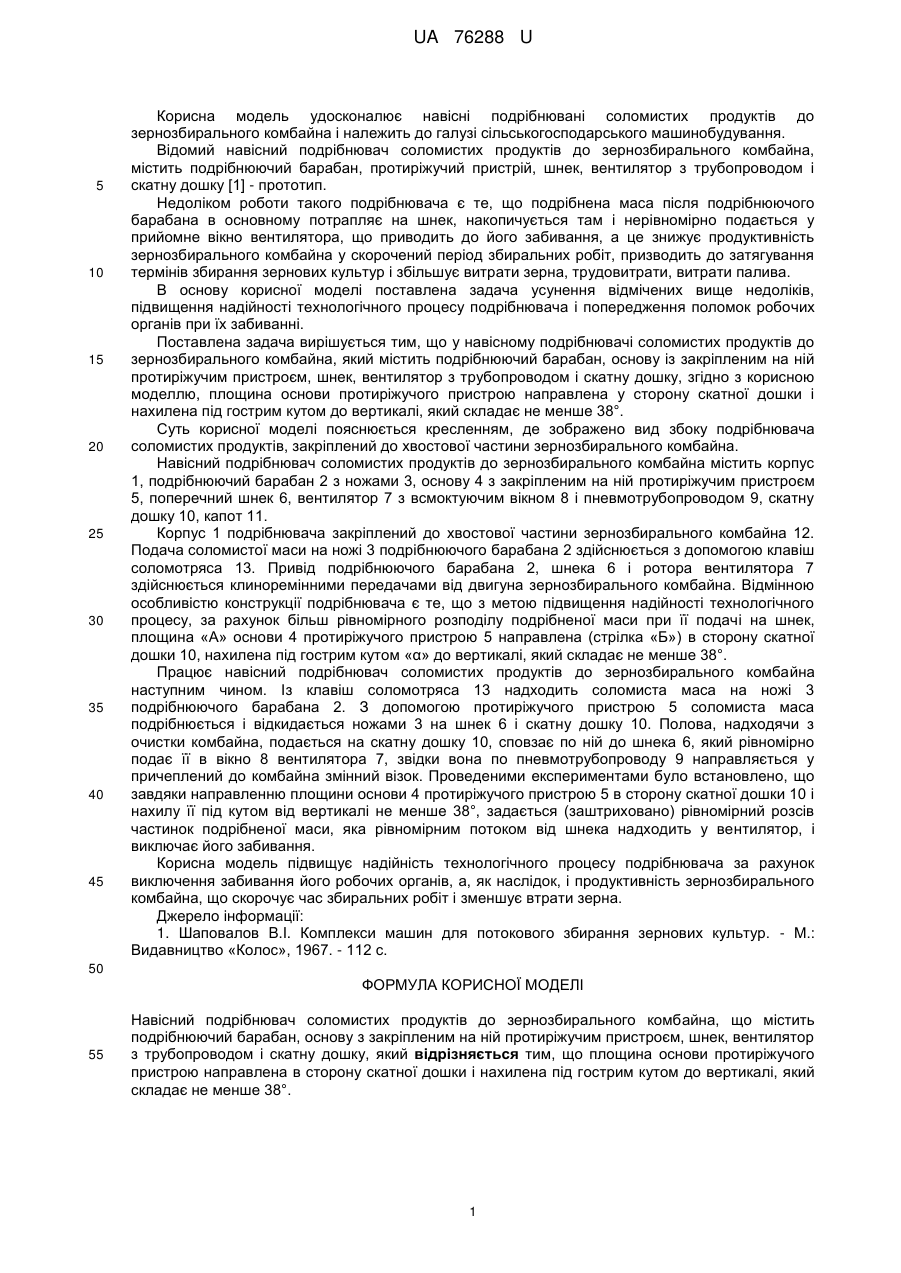

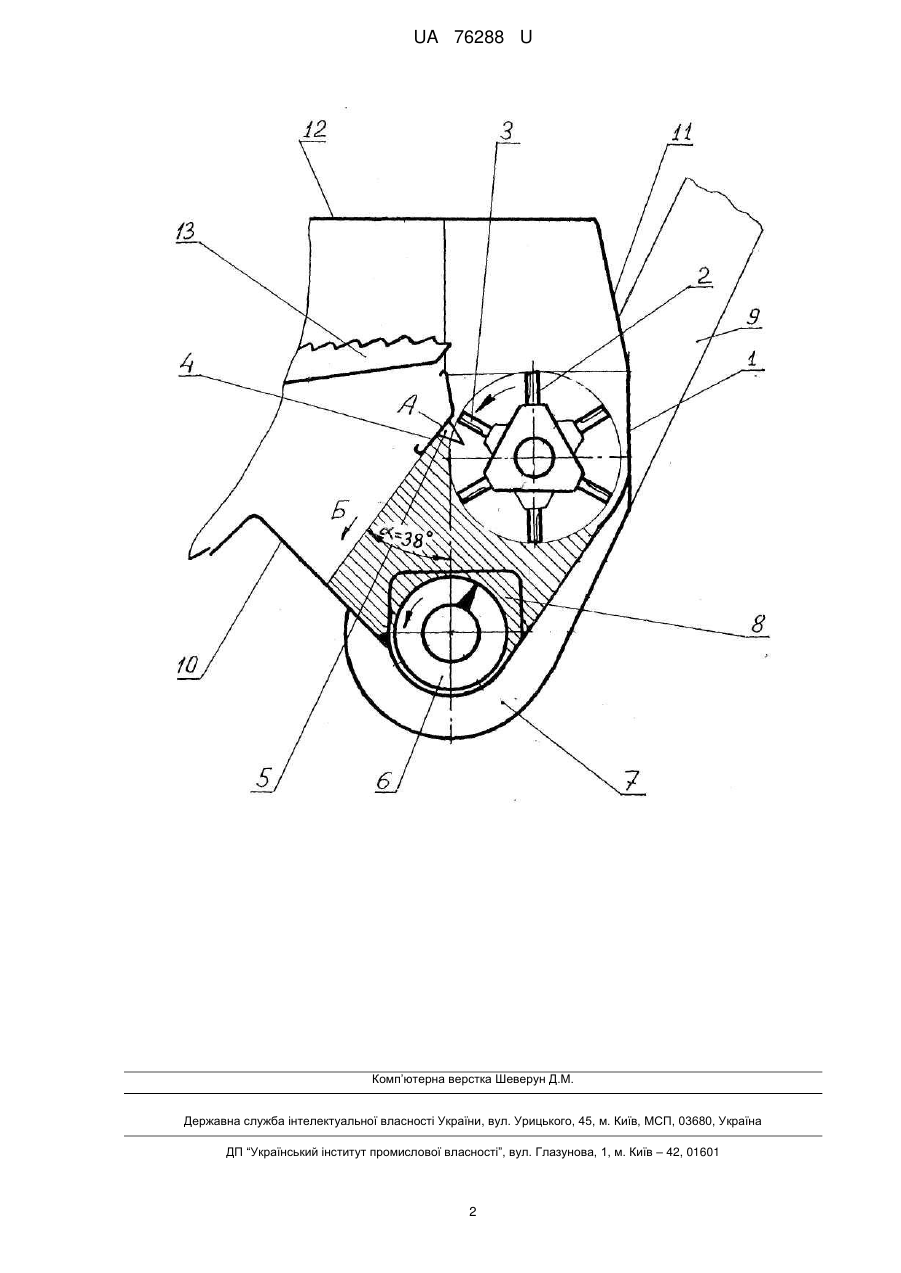

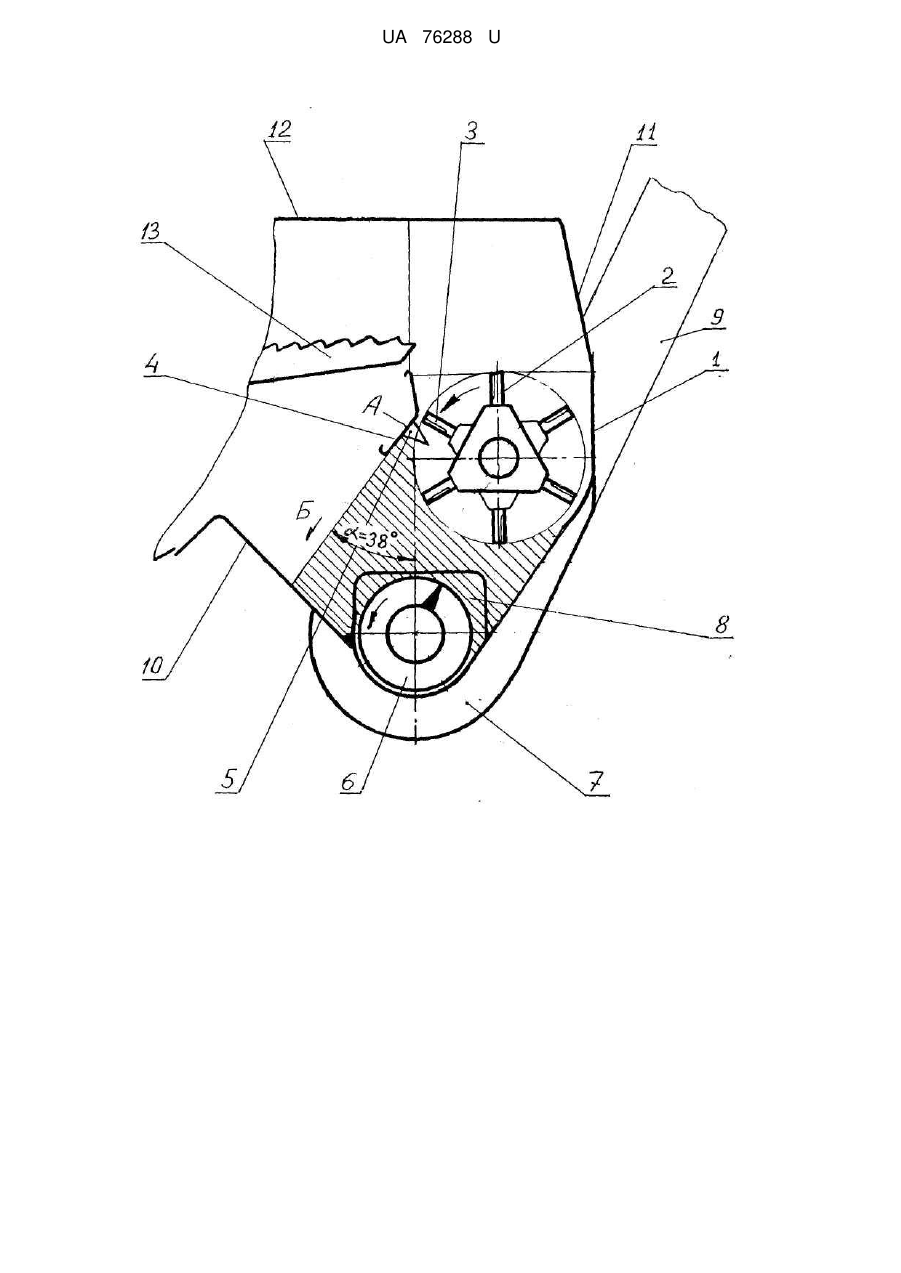

Реферат: UA 76288 U UA 76288 U 5 10 15 20 25 30 35 40 45 Корисна модель удосконалює навісні подрібнювані соломистих продуктів до зернозбирального комбайна і належить до галузі сільськогосподарського машинобудування. Відомий навісний подрібнювач соломистих продуктів до зернозбирального комбайна, містить подрібнюючий барабан, протиріжучий пристрій, шнек, вентилятор з трубопроводом і скатну дошку [1] - прототип. Недоліком роботи такого подрібнювача є те, що подрібнена маса після подрібнюючого барабана в основному потрапляє на шнек, накопичується там і нерівномірно подається у прийомне вікно вентилятора, що приводить до його забивання, а це знижує продуктивність зернозбирального комбайна у скорочений період збиральних робіт, призводить до затягування термінів збирання зернових культур і збільшує витрати зерна, трудовитрати, витрати палива. В основу корисної моделі поставлена задача усунення відмічених вище недоліків, підвищення надійності технологічного процесу подрібнювача і попередження поломок робочих органів при їх забиванні. Поставлена задача вирішується тим, що у навісному подрібнювачі соломистих продуктів до зернозбирального комбайна, який містить подрібнюючий барабан, основу із закріпленим на ній протиріжучим пристроєм, шнек, вентилятор з трубопроводом і скатну дошку, згідно з корисною моделлю, площина основи протиріжучого пристрою направлена у сторону скатної дошки і нахилена під гострим кутом до вертикалі, який складає не менше 38°. Суть корисної моделі пояснюється кресленням, де зображено вид збоку подрібнювача соломистих продуктів, закріплений до хвостової частини зернозбирального комбайна. Навісний подрібнювач соломистих продуктів до зернозбирального комбайна містить корпус 1, подрібнюючий барабан 2 з ножами 3, основу 4 з закріпленим на ній протиріжучим пристроєм 5, поперечний шнек 6, вентилятор 7 з всмоктуючим вікном 8 і пневмотрубопроводом 9, скатну дошку 10, капот 11. Корпус 1 подрібнювача закріплений до хвостової частини зернозбирального комбайна 12. Подача соломистої маси на ножі 3 подрібнюючого барабана 2 здійснюється з допомогою клавіш соломотряса 13. Привід подрібнюючого барабана 2, шнека 6 і ротора вентилятора 7 здійснюється клиноремінними передачами від двигуна зернозбирального комбайна. Відмінною особливістю конструкції подрібнювача є те, що з метою підвищення надійності технологічного процесу, за рахунок більш рівномірного розподілу подрібненої маси при її подачі на шнек, площина «А» основи 4 протиріжучого пристрою 5 направлена (стрілка «Б») в сторону скатної дошки 10, нахилена під гострим кутом «α» до вертикалі, який складає не менше 38°. Працює навісний подрібнювач соломистих продуктів до зернозбирального комбайна наступним чином. Із клавіш соломотряса 13 надходить соломиста маса на ножі 3 подрібнюючого барабана 2. З допомогою протиріжучого пристрою 5 соломиста маса подрібнюється і відкидається ножами 3 на шнек 6 і скатну дошку 10. Полова, надходячи з очистки комбайна, подається на скатну дошку 10, сповзає по ній до шнека 6, який рівномірно подає її в вікно 8 вентилятора 7, звідки вона по пневмотрубопроводу 9 направляється у причеплений до комбайна змінний візок. Проведеними експериментами було встановлено, що завдяки направленню площини основи 4 протиріжучого пристрою 5 в сторону скатної дошки 10 і нахилу її під кутом від вертикалі не менше 38°, задається (заштриховано) рівномірний розсів частинок подрібненої маси, яка рівномірним потоком від шнека надходить у вентилятор, і виключає його забивання. Корисна модель підвищує надійність технологічного процесу подрібнювача за рахунок виключення забивання його робочих органів, а, як наслідок, і продуктивність зернозбирального комбайна, що скорочує час збиральних робіт і зменшує втрати зерна. Джерело інформації: 1. Шаповалов B.I. Комплекси машин для потокового збирання зернових культур. - М.: Видавництво «Колос», 1967. - 112 с. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Навісний подрібнювач соломистих продуктів до зернозбирального комбайна, що містить подрібнюючий барабан, основу з закріпленим на ній протиріжучим пристроєм, шнек, вентилятор з трубопроводом і скатну дошку, який відрізняється тим, що площина основи протиріжучого пристрою направлена в сторону скатної дошки і нахилена під гострим кутом до вертикалі, який складає не менше 38°. 1 UA 76288 U Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
