Мастило для гарячої обробки металів тиском

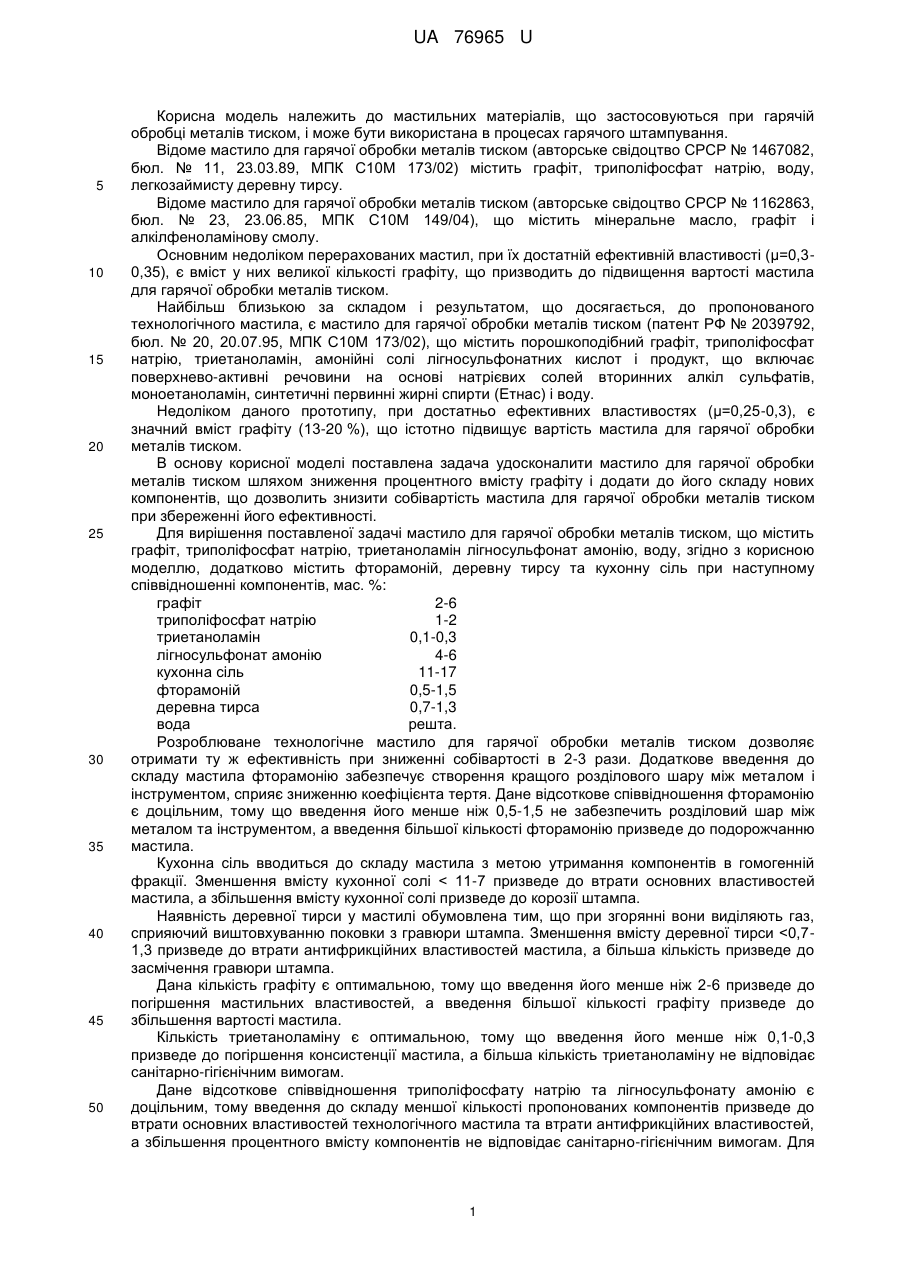

Реферат: Мастило для гарячої обробки металів тиском містить: графіт, триполіфосфат натрію, триетаноламін, лігносульфонат амонію і воду. Воно додатково містить деревну тирсу, фторамоній і кухонну сіль. UA 76965 U (12) UA 76965 U UA 76965 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до мастильних матеріалів, що застосовуються при гарячій обробці металів тиском, і може бути використана в процесах гарячого штампування. Відоме мастило для гарячої обробки металів тиском (авторське свідоцтво СРСР № 1467082, бюл. № 11, 23.03.89, МПК С10М 173/02) містить графіт, триполіфосфат натрію, воду, легкозаймисту деревну тирсу. Відоме мастило для гарячої обробки металів тиском (авторське свідоцтво СРСР № 1162863, бюл. № 23, 23.06.85, МПК С10М 149/04), що містить мінеральне масло, графіт і алкілфеноламінову смолу. Основним недоліком перерахованих мастил, при їх достатній ефективній властивості (μ=0,30,35), є вміст у них великої кількості графіту, що призводить до підвищення вартості мастила для гарячої обробки металів тиском. Найбільш близькою за складом і результатом, що досягається, до пропонованого технологічного мастила, є мастило для гарячої обробки металів тиском (патент РФ № 2039792, бюл. № 20, 20.07.95, МПК С10М 173/02), що містить порошкоподібний графіт, триполіфосфат натрію, триетаноламін, амонійні солі лігносульфонатних кислот і продукт, що включає поверхнево-активні речовини на основі натрієвих солей вторинних алкіл сульфатів, моноетаноламін, синтетичні первинні жирні спирти (Етнас) і воду. Недоліком даного прототипу, при достатньо ефективних властивостях (μ=0,25-0,3), є значний вміст графіту (13-20 %), що істотно підвищує вартість мастила для гарячої обробки металів тиском. В основу корисної моделі поставлена задача удосконалити мастило для гарячої обробки металів тиском шляхом зниження процентного вмісту графіту і додати до його складу нових компонентів, що дозволить знизити собівартість мастила для гарячої обробки металів тиском при збереженні його ефективності. Для вирішення поставленої задачі мастило для гарячої обробки металів тиском, що містить графіт, триполіфосфат натрію, триетаноламін лігносульфонат амонію, воду, згідно з корисною моделлю, додатково містить фторамоній, деревну тирсу та кухонну сіль при наступному співвідношенні компонентів, мас. %: графіт 2-6 триполіфосфат натрію 1-2 триетаноламін 0,1-0,3 лігносульфонат амонію 4-6 кухонна сіль 11-17 фторамоній 0,5-1,5 деревна тирса 0,7-1,3 вода решта. Розроблюване технологічне мастило для гарячої обробки металів тиском дозволяє отримати ту ж ефективність при зниженні собівартості в 2-3 рази. Додаткове введення до складу мастила фторамонію забезпечує створення кращого розділового шару між металом і інструментом, сприяє зниженню коефіцієнта тертя. Дане відсоткове співвідношення фторамонію є доцільним, тому що введення його менше ніж 0,5-1,5 не забезпечить розділовий шар між металом та інструментом, а введення більшої кількості фторамонію призведе до подорожчанню мастила. Кухонна сіль вводиться до складу мастила з метою утримання компонентів в гомогенній фракції. Зменшення вмісту кухонної солі < 11-7 призведе до втрати основних властивостей мастила, а збільшення вмісту кухонної солі призведе до корозії штампа. Наявність деревної тирси у мастилі обумовлена тим, що при згорянні вони виділяють газ, сприяючий виштовхуванню поковки з гравюри штампа. Зменшення вмісту деревної тирси
