Горизонтально замкнений візковий конвеєр, що містить паралельно розташовані між собою напрямні, візки з несучими опорами кочення, штовхачі і передавальні каретки, який відрізняється тим, що конвеєр має дві гілки безпривідних візків, контактуючих між собою з можливістю крокового переміщення у поздовжньому напряму на крок, що дорівнює довжині візка, по напрямних під дією штовхачів, а також у поперечному напряму по торцях конвеєра за допомогою передавальних кареток.

Текст

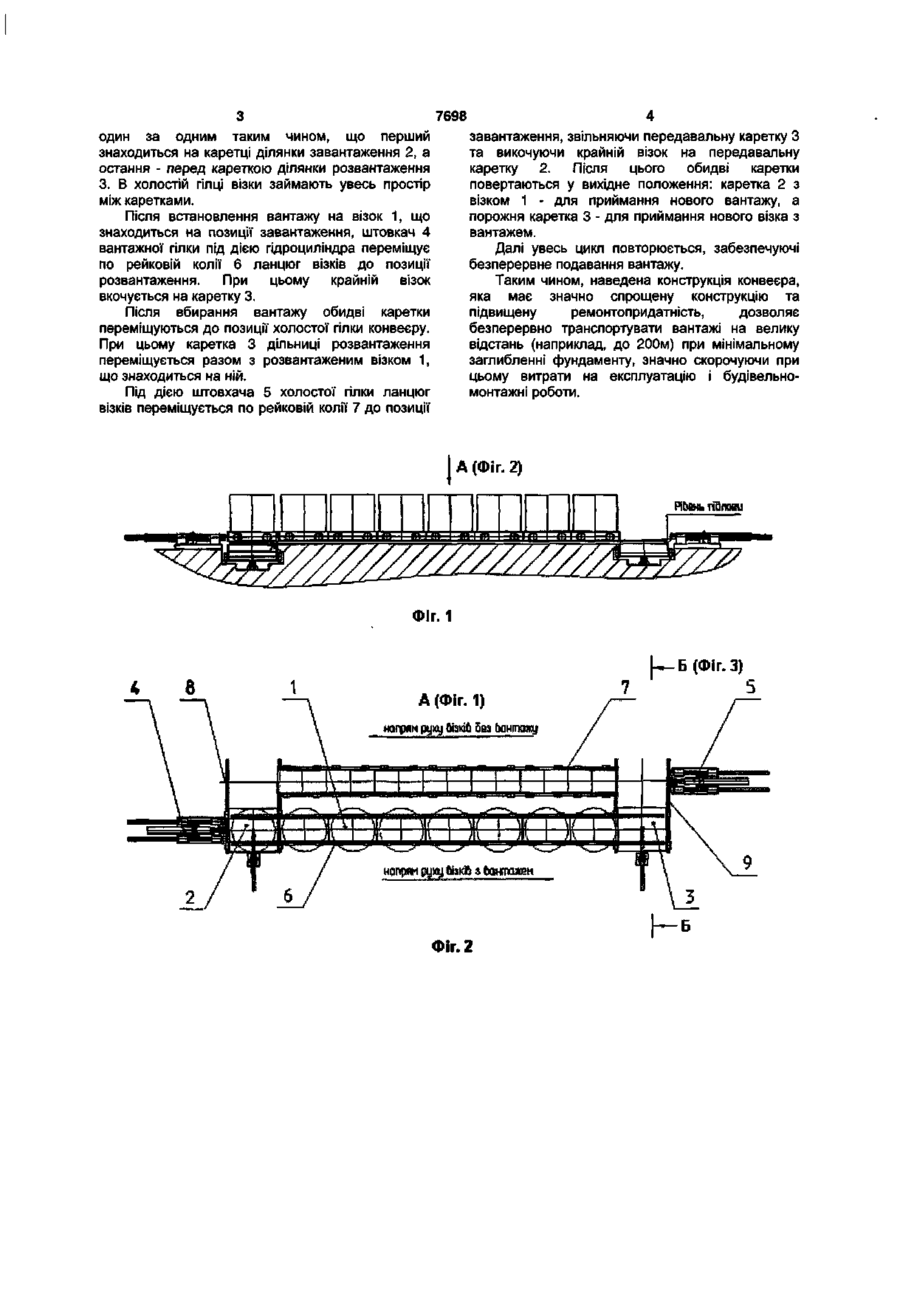

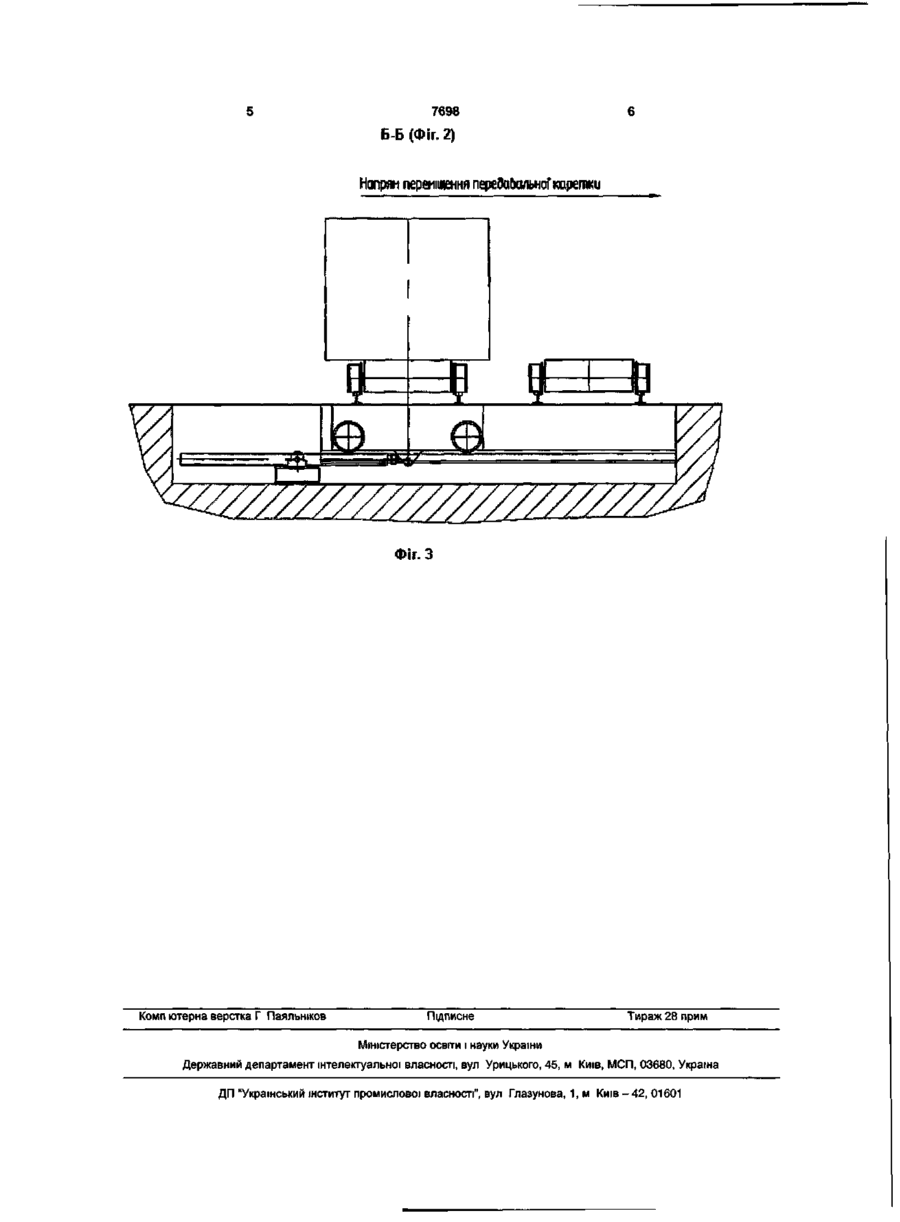

Горизонтально замкнений візковий конвеєр, що містить паралельно розташовані між собою напрямні, візки з несучими опорами кочення, штовхачі і передавальні каретки, який відрізняється тим, що конвеєр має дві гілки безпривідних візків, контактуючих між собою з можливістю крокового переміщення у поздовжньому напряму на крок, що дорівнює довжині візка, по напрямних під дією штовхачів, а також у поперечному напряму по торцях конвеєра за допомогою передавальних кареток. Корисна модель стосується безперервного транспорту і може бути використаний у галузі прокатного виробництва для транспортування рулонів. Відомим є горизонтально-замкнений конвеєр [авторське свідоцтво № 908692], який містить опорні площадки з напрямними, розташованими у плані по прямокутному контуру, кожна з яких містить раму, обладнану несучими та напрямними опорами кочення та привід з тяговими органами і штовхачами; несучі опори кочення закріплені попарно вздовж діагоналей рами візка і виконані у вигляді конуса, при цьому кожна вісь опори кочення розташована вертикально. Недоліком відомої конструкції є складність конструкції, швидке спрацювання деталей тягового органу, необхідність дотримання підвищеної точності при будівельно-монтажних роботах та низька ремонтопридатність. Мета корисної моделі - спрощення конструкції, підвищення ремонтопридатності, скорочення витрат на будівельно-монтажні роботи та зменшення заглиблення фундаменту. Поставлена мета досягається тим, що конвеєр має дві гілки безпривідних візків (робочу і холосту), які переміщуються у зустрічних напрямках, штовхаючи один одного з однієї позиції на іншу під дією штовхачів, встановлених по торцях конвеєра, на крок, рівний довжині візка, вздовж напрямних, які виконано у вигляді рейкових колій, встановлених на рівні підлоги і взаємозв'язаних між собою каретками, що поперечно переміщуються. На фіг. 1 наведено горизонтально-замкнений візковий конвеєр, загальний вид. На фіг. 2 наведено вид А з фіг. 1. На фіг. З показано розріз Б -Б з фіг. 2. Горизонтально-замкнений візковий конвеєр містить безпривідні передавальні візки 1, виконані у вигляді зварених рам з встановленими в них котками з ребордами для переміщення по рейках; передавальні каретки дільниці завантаження 2 та дільниці розвантаження 3, які зв'язують у поперечному напрямку робочу та холосту гілку конвеєру, виконані також у вигляді зварених рам з котками і оснащені рейками для прийому візків, що стикуються у крайніх положеннях з рейками вантажної або холостої гілки; штовкачи 4 вантажної і 5 холостої гілок, виконані у вигляді пересувних упорів, які переміщуються вздовж напрямних під дією гідроциліндрів; рейкову клію 6 вантажної гілки та рейкову колію 7 холостої гілки конвеєру; рейкову колію поперечних ділянок конвеєру 8 ділянки завантаження і 9 ділянки розвантаження для переміщення передавальних кареток 2 і 3. Привід передавальних кареток здійснюється від гідроциліндрів. Конвеєр працює таким чином. У вихідному положенні обидві передавальні каретки 2 і 3 знаходяться на позиції вантажної гілки конвеєра. Передавальні візки 1 розташовані 00 со о> 7698 завантаження, звільняючи передавальну каретку З та викочуючи крайній візок на передавальну каретку 2. Після цього обидві каретки повертаються у вихідне положення: каретка 2 з візком 1 - для приймання нового вантажу, а порожня каретка 3 - для приймання нового візка з вантажем. Далі увесь цикл повторюється, забезпечуючі безперервне подавання вантажу. Таким чином, наведена конструкція конвеєра, яка має значно спрощену конструкцію та підвищену ремонтопридатність, дозволяє безперервно транспортувати вантажі на велику відстань (наприклад, до 200м) при мінімальному заглибленні фундаменту, значно скорочуючи при цьому витрати на експлуатацію і будівельномонтажні роботи. один за одним таким чином, що перший знаходиться на каретці ділянки завантаження 2, а остання - перед кареткою ділянки розвантаження 3. В холостій гілці візки займають увесь простір між каретками. Після встановлення вантажу на візок 1, що знаходиться на позиції завантаження, штовкач 4 вантажної гілки під дією гідроциліндра переміщує по рейковій колії 6 ланцюг візків до позиції розвантаження. При цьому крайній візок вкочується на каретку 3. Після вбирання вантажу обидві каретки переміщуються до позиції холостої гілки конвеєру. При цьому каретка 3 дільниці розвантаження переміщується разом з розвантаженим візком 1, що знаходиться на ній. Під дією штовхача 5 холостої гілки ланцюг візків переміщується по рейковій колії 7 до позиції РіЬань тій лази ФІГ. 1 НОПрЙІ р у ш ШК» З &МТШШ Фіг. 2 7698 Б-Б (Фіг. 2) Напрям переміщення переЭабальноГ каретки '//У7777/77/У//У///////. Фіг. З Комп ютерна верстка Г Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
