Розподільна решітка апарата псевдозрідженого шару

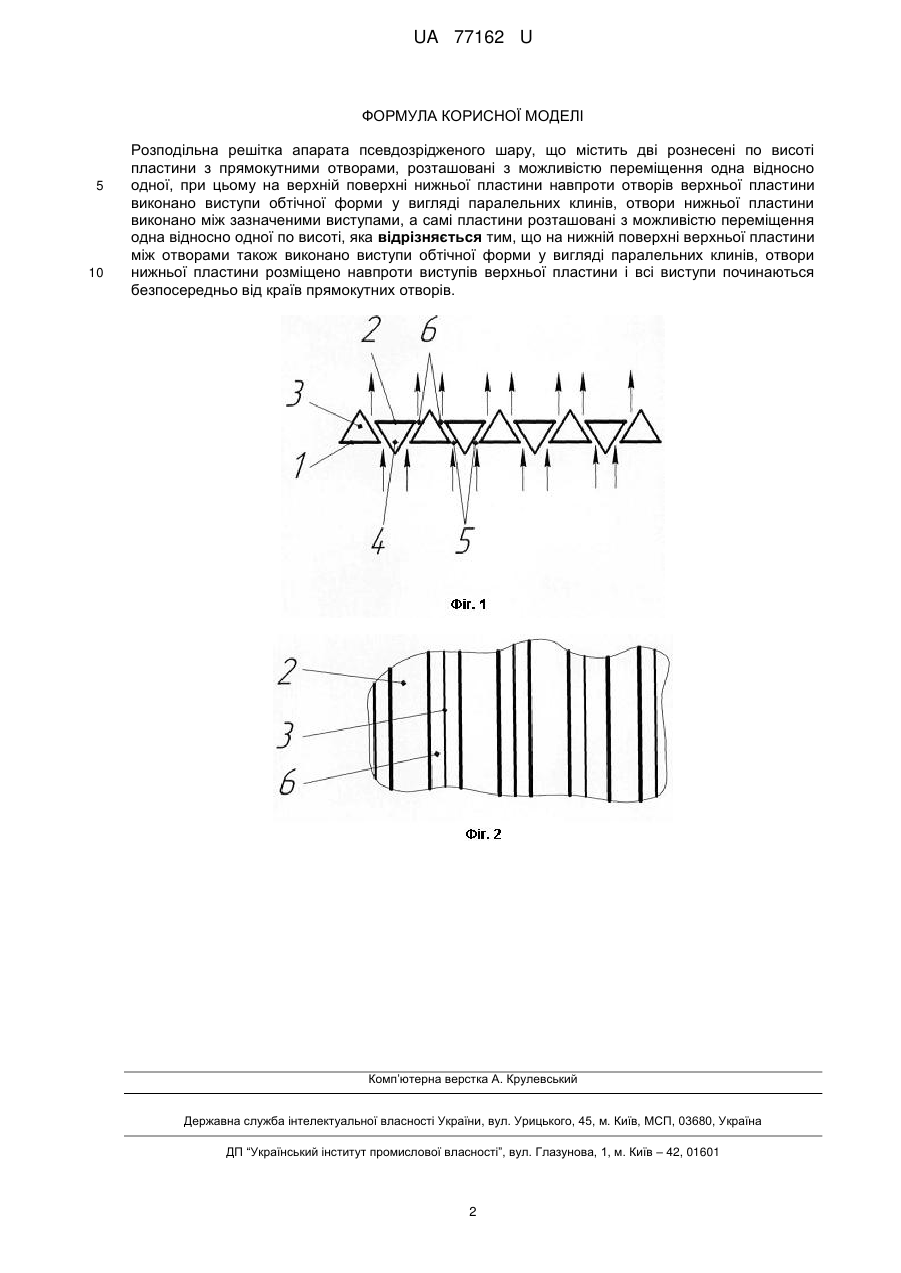

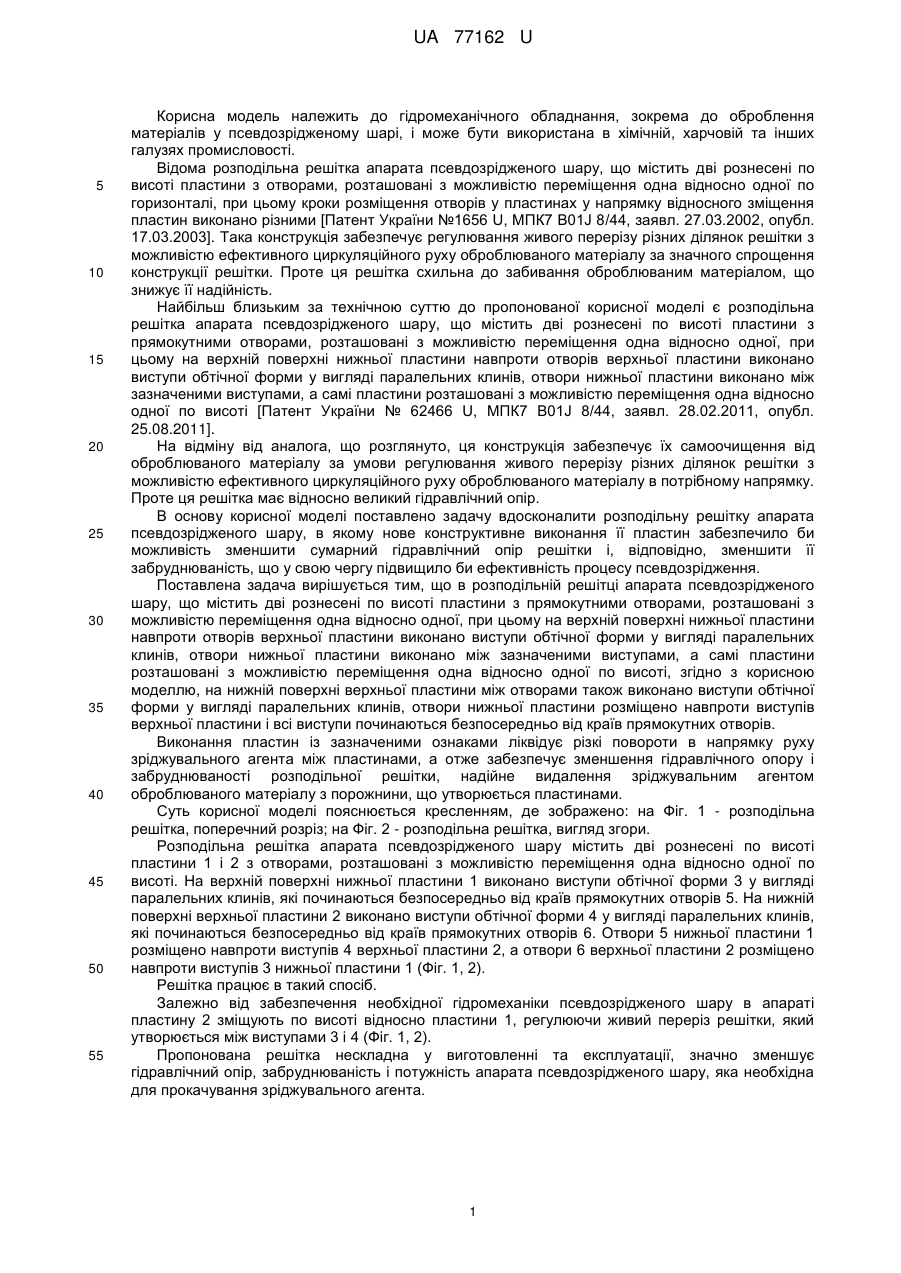

Реферат: Розподільна решітка апарата псевдозрідженого шару містить дві рознесені по висоті пластини з прямокутними отворами та виступи обтічної форми у вигляді паралельних клинів. UA 77162 U (54) РОЗПОДІЛЬНА РЕШІТКА АПАРАТА ПСЕВДОЗРІДЖЕНОГО ШАРУ UA 77162 U UA 77162 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідромеханічного обладнання, зокрема до оброблення матеріалів у псевдозрідженому шарі, і може бути використана в хімічній, харчовій та інших галузях промисловості. Відома розподільна решітка апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з отворами, розташовані з можливістю переміщення одна відносно одної по горизонталі, при цьому кроки розміщення отворів у пластинах у напрямку відносного зміщення пластин виконано різними [Патент України №1656 U, МПК7 B01J 8/44, заявл. 27.03.2002, опубл. 17.03.2003]. Така конструкція забезпечує регулювання живого перерізу різних ділянок решітки з можливістю ефективного циркуляційного руху оброблюваного матеріалу за значного спрощення конструкції решітки. Проте ця решітка схильна до забивання оброблюваним матеріалом, що знижує її надійність. Найбільш близьким за технічною суттю до пропонованої корисної моделі є розподільна решітка апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з прямокутними отворами, розташовані з можливістю переміщення одна відносно одної, при цьому на верхній поверхні нижньої пластини навпроти отворів верхньої пластини виконано виступи обтічної форми у вигляді паралельних клинів, отвори нижньої пластини виконано між зазначеними виступами, а самі пластини розташовані з можливістю переміщення одна відносно одної по висоті [Патент України № 62466 U, МПК7 B01J 8/44, заявл. 28.02.2011, опубл. 25.08.2011]. На відміну від аналога, що розглянуто, ця конструкція забезпечує їх самоочищення від оброблюваного матеріалу за умови регулювання живого перерізу різних ділянок решітки з можливістю ефективного циркуляційного руху оброблюваного матеріалу в потрібному напрямку. Проте ця решітка має відносно великий гідравлічний опір. В основу корисної моделі поставлено задачу вдосконалити розподільну решітку апарата псевдозрідженого шару, в якому нове конструктивне виконання її пластин забезпечило би можливість зменшити сумарний гідравлічний опір решітки і, відповідно, зменшити її забруднюваність, що у свою чергу підвищило би ефективність процесу псевдозрідження. Поставлена задача вирішується тим, що в розподільній решітці апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з прямокутними отворами, розташовані з можливістю переміщення одна відносно одної, при цьому на верхній поверхні нижньої пластини навпроти отворів верхньої пластини виконано виступи обтічної форми у вигляді паралельних клинів, отвори нижньої пластини виконано між зазначеними виступами, а самі пластини розташовані з можливістю переміщення одна відносно одної по висоті, згідно з корисною моделлю, на нижній поверхні верхньої пластини між отворами також виконано виступи обтічної форми у вигляді паралельних клинів, отвори нижньої пластини розміщено навпроти виступів верхньої пластини і всі виступи починаються безпосередньо від країв прямокутних отворів. Виконання пластин із зазначеними ознаками ліквідує різкі повороти в напрямку руху зріджувального агента між пластинами, а отже забезпечує зменшення гідравлічного опору і забруднюваності розподільної решітки, надійне видалення зріджувальним агентом оброблюваного матеріалу з порожнини, що утворюється пластинами. Суть корисної моделі пояснюється кресленням, де зображено: на Фіг. 1 - розподільна решітка, поперечний розріз; на Фіг. 2 - розподільна решітка, вигляд згори. Розподільна решітка апарата псевдозрідженого шару містить дві рознесені по висоті пластини 1 і 2 з отворами, розташовані з можливістю переміщення одна відносно одної по висоті. На верхній поверхні нижньої пластини 1 виконано виступи обтічної форми 3 у вигляді паралельних клинів, які починаються безпосередньо від країв прямокутних отворів 5. На нижній поверхні верхньої пластини 2 виконано виступи обтічної форми 4 у вигляді паралельних клинів, які починаються безпосередньо від країв прямокутних отворів 6. Отвори 5 нижньої пластини 1 розміщено навпроти виступів 4 верхньої пластини 2, а отвори 6 верхньої пластини 2 розміщено навпроти виступів 3 нижньої пластини 1 (Фіг. 1, 2). Решітка працює в такий спосіб. Залежно від забезпечення необхідної гідромеханіки псевдозрідженого шару в апараті пластину 2 зміщують по висоті відносно пластини 1, регулюючи живий переріз решітки, який утворюється між виступами 3 і 4 (Фіг. 1, 2). Пропонована решітка нескладна у виготовленні та експлуатації, значно зменшує гідравлічний опір, забруднюваність і потужність апарата псевдозрідженого шару, яка необхідна для прокачування зріджувального агента. 1 UA 77162 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Розподільна решітка апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з прямокутними отворами, розташовані з можливістю переміщення одна відносно одної, при цьому на верхній поверхні нижньої пластини навпроти отворів верхньої пластини виконано виступи обтічної форми у вигляді паралельних клинів, отвори нижньої пластини виконано між зазначеними виступами, а самі пластини розташовані з можливістю переміщення одна відносно одної по висоті, яка відрізняється тим, що на нижній поверхні верхньої пластини між отворами також виконано виступи обтічної форми у вигляді паралельних клинів, отвори нижньої пластини розміщено навпроти виступів верхньої пластини і всі виступи починаються безпосередньо від країв прямокутних отворів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
