Зубчаста передача

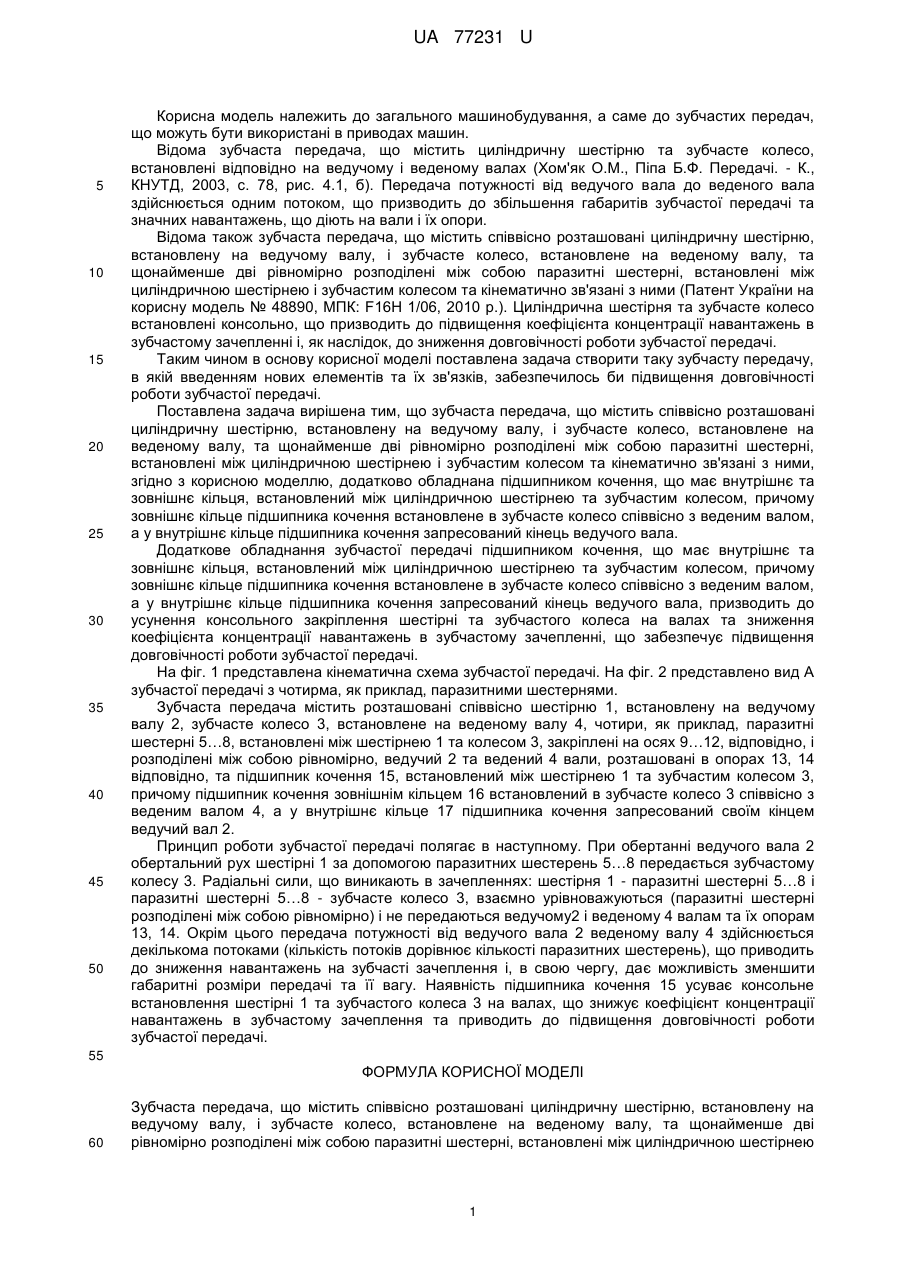

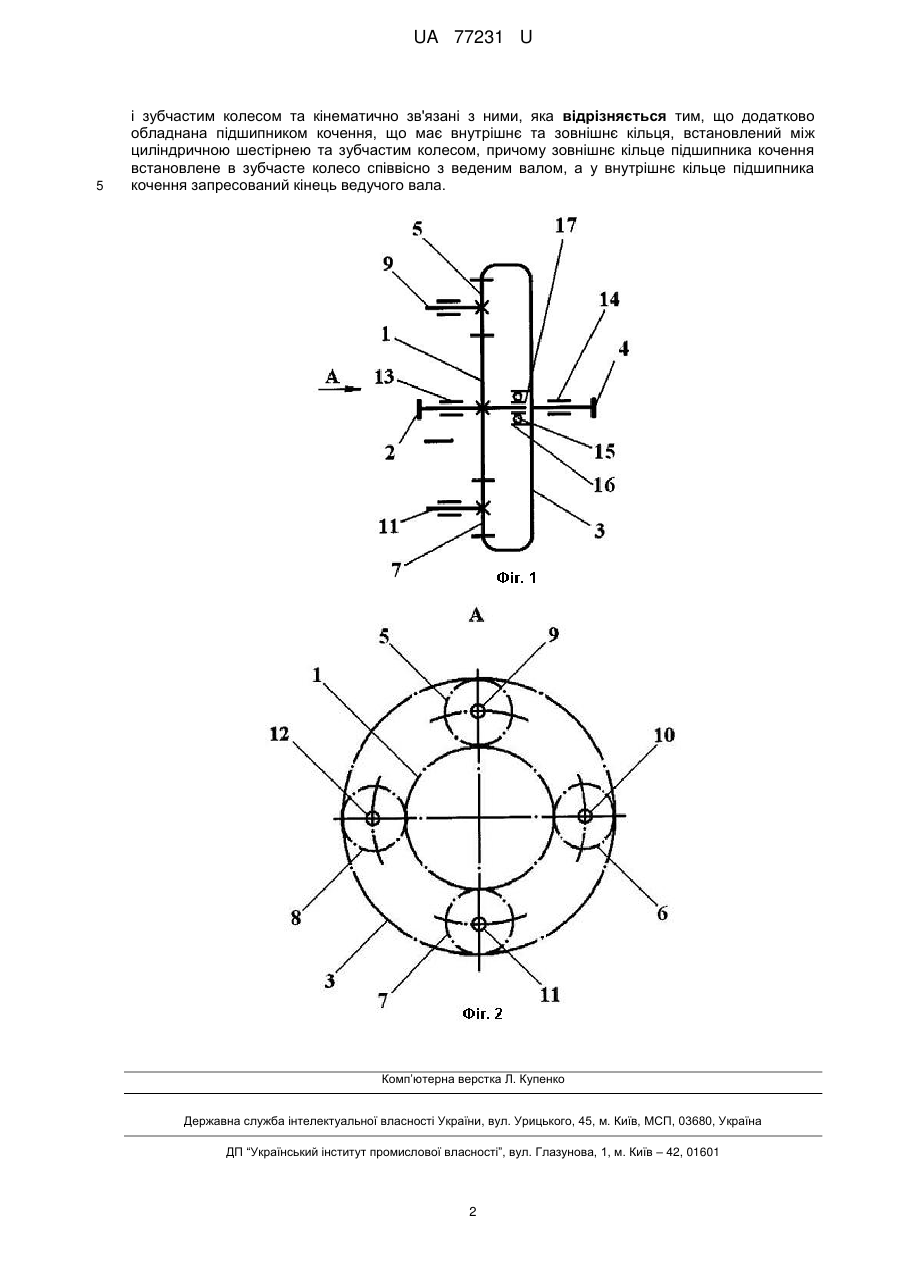

Реферат: UA 77231 U UA 77231 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до зубчастих передач, що можуть бути використані в приводах машин. Відома зубчаста передача, що містить циліндричну шестірню та зубчасте колесо, встановлені відповідно на ведучому і веденому валах (Хом'як О.М., Піпа Б.Ф. Передачі. - К., КНУТД, 2003, с. 78, рис. 4.1, б). Передача потужності від ведучого вала до веденого вала здійснюється одним потоком, що призводить до збільшення габаритів зубчастої передачі та значних навантажень, що діють на вали і їх опори. Відома також зубчаста передача, що містить співвісно розташовані циліндричну шестірню, встановлену на ведучому валу, і зубчасте колесо, встановлене на веденому валу, та щонайменше дві рівномірно розподілені між собою паразитні шестерні, встановлені між циліндричною шестірнею і зубчастим колесом та кінематично зв'язані з ними (Патент України на корисну модель № 48890, МПК: F16H 1/06, 2010 p.). Циліндрична шестірня та зубчасте колесо встановлені консольно, що призводить до підвищення коефіцієнта концентрації навантажень в зубчастому зачепленні і, як наслідок, до зниження довговічності роботи зубчастої передачі. Таким чином в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що зубчаста передача, що містить співвісно розташовані циліндричну шестірню, встановлену на ведучому валу, і зубчасте колесо, встановлене на веденому валу, та щонайменше дві рівномірно розподілені між собою паразитні шестерні, встановлені між циліндричною шестірнею і зубчастим колесом та кінематично зв'язані з ними, згідно з корисною моделлю, додатково обладнана підшипником кочення, що має внутрішнє та зовнішнє кільця, встановлений між циліндричною шестірнею та зубчастим колесом, причому зовнішнє кільце підшипника кочення встановлене в зубчасте колесо співвісно з веденим валом, а у внутрішнє кільце підшипника кочення запресований кінець ведучого вала. Додаткове обладнання зубчастої передачі підшипником кочення, що має внутрішнє та зовнішнє кільця, встановлений між циліндричною шестірнею та зубчастим колесом, причому зовнішнє кільце підшипника кочення встановлене в зубчасте колесо співвісно з веденим валом, а у внутрішнє кільце підшипника кочення запресований кінець ведучого вала, призводить до усунення консольного закріплення шестірні та зубчастого колеса на валах та зниження коефіцієнта концентрації навантажень в зубчастому зачепленні, що забезпечує підвищення довговічності роботи зубчастої передачі. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі з чотирма, як приклад, паразитними шестернями. Зубчаста передача містить розташовані співвісно шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, чотири, як приклад, паразитні шестерні 5…8, встановлені між шестірнею 1 та колесом 3, закріплені на осях 9…12, відповідно, і розподілені між собою рівномірно, ведучий 2 та ведений 4 вали, розташовані в опорах 13, 14 відповідно, та підшипник кочення 15, встановлений між шестірнею 1 та зубчастим колесом 3, причому підшипник кочення зовнішнім кільцем 16 встановлений в зубчасте колесо 3 співвісно з веденим валом 4, а у внутрішнє кільце 17 підшипника кочення запресований своїм кінцем ведучий вал 2. Принцип роботи зубчастої передачі полягає в наступному. При обертанні ведучого вала 2 обертальний рух шестірні 1 за допомогою паразитних шестерень 5…8 передається зубчастому колесу 3. Радіальні сили, що виникають в зачепленнях: шестірня 1 - паразитні шестерні 5…8 і паразитні шестерні 5…8 - зубчасте колесо 3, взаємно урівноважуються (паразитні шестерні розподілені між собою рівномірно) і не передаються ведучому2 і веденому 4 валам та їх опорам 13, 14. Окрім цього передача потужності від ведучого вала 2 веденому валу 4 здійснюється декількома потоками (кількість потоків дорівнює кількості паразитних шестерень), що приводить до зниження навантажень на зубчасті зачеплення і, в свою чергу, дає можливість зменшити габаритні розміри передачі та її вагу. Наявність підшипника кочення 15 усуває консольне встановлення шестірні 1 та зубчастого колеса 3 на валах, що знижує коефіцієнт концентрації навантажень в зубчастому зачеплення та приводить до підвищення довговічності роботи зубчастої передачі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Зубчаста передача, що містить співвісно розташовані циліндричну шестірню, встановлену на ведучому валу, і зубчасте колесо, встановлене на веденому валу, та щонайменше дві рівномірно розподілені між собою паразитні шестерні, встановлені між циліндричною шестірнею 1 UA 77231 U 5 і зубчастим колесом та кінематично зв'язані з ними, яка відрізняється тим, що додатково обладнана підшипником кочення, що має внутрішнє та зовнішнє кільця, встановлений між циліндричною шестірнею та зубчастим колесом, причому зовнішнє кільце підшипника кочення встановлене в зубчасте колесо співвісно з веденим валом, а у внутрішнє кільце підшипника кочення запресований кінець ведучого вала. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
